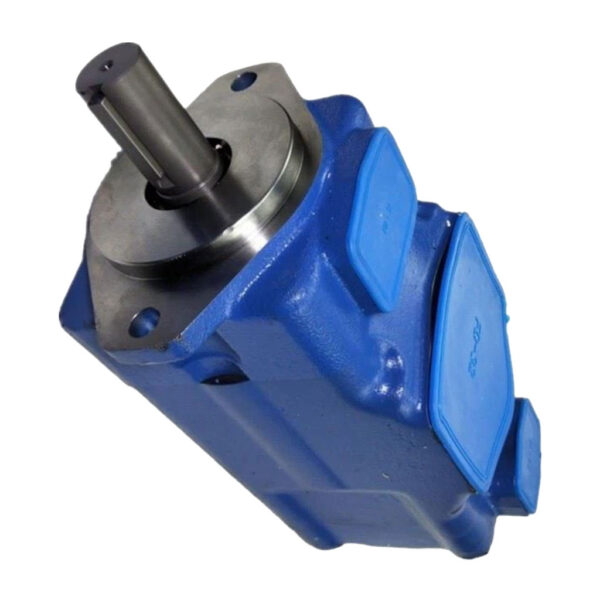

پمپ پره ای دوبل انویکس 4535VQ بزرگ‌ترین و پرظرفیت‌ترین مدل در خانواده VQ است. این پمپ از یک طبقه 45VQ در بخش جلو و یک طبقه 35VQ در بخش عقب تشکیل شده است. برخلاف پمپ دوبل 4525VQ که طبقه عقب آن از پمپ تک 25VQ استفاده می‌کند، در مدل 4535VQ هر دو طبقه از بزرگ‌ترین سری‌های خانواده VQ انتخاب شده‌اند. این ساختار، امکان تأمین دبی بسیار بالا برای دو مدار مستقل را فراهم می‌کند و آن را به گزینه‌ای مناسب برای سنگین‌ترین سیستم‌های هیدرولیکی تبدیل کرده است. این پمپ نیز مانند سایر پمپ‌های پره ای انویکس بر پایه طرح ویکرز طراحی شده است.

قطر پورت ورودی مشترک این مدل 101.6 میلی‌متر است که بزرگ‌ترین اندازه ورودی در میان مدل‌های دوبل خانواده VQ محسوب می‌شود. همچنین، بر اساس مشخصات فنی منتشرشده برای مدل‌های معادل، حداکثر دبی ترکیبی این پمپ می‌تواند به حدود 380 لیتر بر دقیقه برسد. به همین دلیل این پمپ دو طبقه طرح ویکرز، یکی از پرظرفیت‌ترین پمپ‌های پره‌ای کارتریجی برای کاربردهای صنعتی سنگین به شمار می‌رود.

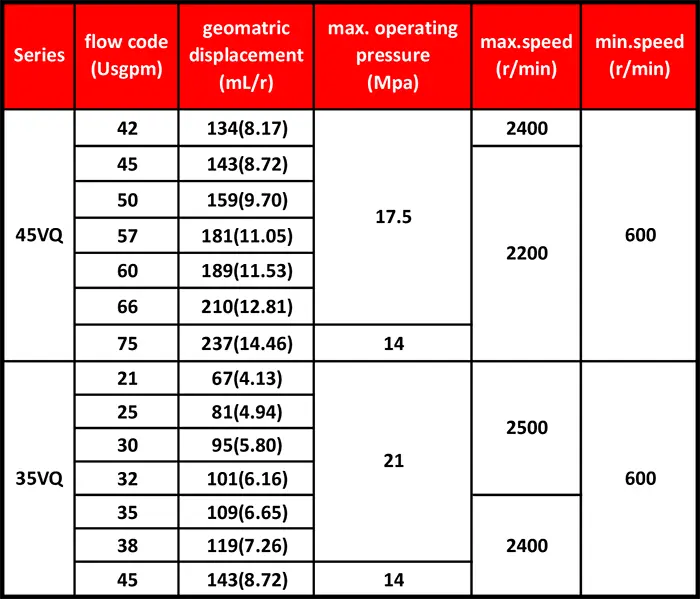

جدول مشخصات فنی پمپ پره ای دوبل انویکس 4535VQ

نکته مهم این جدول، ساختار متفاوت 4535VQ نسبت به سایر پمپ‌های دوبل خانواده است. هر دو طبقه این مدل از رده‌های بزرگ خانواده VQ ساخته شده‌اند.

طبقه جلو از گروه 45VQ استفاده می‌کند. این طبقه حداکثر فشار ۱۷.۵ مگاپاسکال را تحمل می‌کند. در بزرگ‌ترین کد دبی نیز فشار مجاز آن به ۱۴ مگاپاسکال کاهش می‌یابد.

طبقه عقب از گروه 35VQ تشکیل شده است. بیشتر کدهای دبی این طبقه تا فشار ۲۱ مگاپاسکال کار می‌کنند. با این حال، دو کد بزرگ‌تر ۴۲ و ۴۵ مانند طبقه جلو، حداکثر فشار ۱۴ مگاپاسکال دارند.

وزن کلی پمپ ۵۸ کیلوگرم است. به همین دلیل، پمپ دوبل انویکس 4535VQ سنگین‌ترین مدل در خانواده VQ به شمار می‌رود.

مقایسه پمپ دوبل 4535VQ با 4525VQ؛ آخرین مرحله انتخاب بزرگ‌ترین مدل خانواده VQ

پمپ پره ای دوبل انویکس 4525VQ و 4535VQ از نظر ساختار کلی بسیار شبیه به هم هستند. تفاوت اصلی این دو مدل در طبقه عقب پمپ است؛ به‌طوری‌که 4525VQ از گروه 25VQ و 4535VQ از گروه 35VQ استفاده می‌کند. همین تفاوت، چند ویژگی فنی مهم را در عملکرد نهایی پمپ ایجاد می‌کند.

ظرفیت جابجایی طبقه عقب

مهم‌ترین تفاوت این دو مدل به ظرفیت جابجایی طبقه عقب مربوط می‌شود. طبقه عقب پمپ 4525VQ حداکثر ظرفیت ۷۹.۲ میلی‌لیتر بر دور دارد. در مقابل، طبقه عقب 4535VQ این مقدار را تا ۱۴۳ میلی‌لیتر بر دور افزایش می‌دهد.

بنابراین، اگر مدار فرعی دستگاه به دبی بیشتری از ظرفیت گروه 25VQ نیاز داشته باشد، پمپ 4535VQ انتخاب مناسب‌تری خواهد بود.

تفاوت قطر پورت‌ها

پمپ 4535VQ نسبت به 4525VQ از پورت‌های بزرگ‌تری استفاده می‌کند. قطر ورودی مشترک در 4535VQ برابر با ۱۰۱.۶ میلی‌متر است، در حالی که این مقدار در 4525VQ به ۸۸.۹ میلی‌متر می‌رسد.

همچنین، قطر خروجی طبقه عقب در 4535VQ برابر با ۳۱.۸ میلی‌متر است. این مقدار در مدل 4525VQ برابر با ۲۵.۴ میلی‌متر است. به همین دلیل، هنگام جایگزینی این دو مدل باید سایز لوله‌کشی و ظرفیت فیلتر مکش مدار نیز بررسی شود.

تفاوت در کدهای موقعیت خروجی

یکی از مهم‌ترین تفاوت‌های این دو مدل، نحوه تعریف کدهای موقعیت خروجی است. در پمپ 4525VQ، کدهای AA تا DD مطابق استاندارد رایج خانواده VQ عمل می‌کنند.

اما در پمپ 4535VQ، همین کدها با تعریف اختصاصی این مدل ارائه شده‌اند. بنابراین، هنگام سفارش 4535VQ نباید موقعیت خروجی را بر اساس تجربه مدل‌های قبلی انتخاب کرد. بررسی جدول اختصاصی موقعیت خروجی این مدل، از انتخاب اشتباه جلوگیری می‌کند.

وزن و توان موردنیاز محرک

پمپ دوبل 4535VQ با وزن ۵۸ کیلوگرم، حدود ۱۰ کیلوگرم سنگین‌تر از مدل 4525VQ با وزن ۴۸ کیلوگرم است. این افزایش وزن به دلیل استفاده از طبقه عقب بزرگ‌تر و ظرفیت جابجایی بالاتر ایجاد شده است.

همچنین، ظرفیت بیشتر طبقه عقب در 4535VQ باعث می‌شود سیستم به محرکه‌ای با توان بالاتر برای تأمین گشتاور موردنیاز پمپ نیاز داشته باشد.

ویژگی‌های پمپ پره‌ای دوبل انویکس 4535VQ

• استفاده از دو کارتریج مستقل 45VQ و 35VQ:
  پمپ پره‌ای دو طبقه انویکس 4535VQ از ترکیب  کارتریج انویکس 45VQ در طبقه جلو و کارتریج انویکس 35VQ در طبقه عقب ساخته شده است. هر دو کارتریج از طراحی متعادل Intra-vane با روتور ده‌پره بهره می‌برند و عملکرد پایدار پمپ را در شرایط کاری سنگین تضمین می‌کنند.
• کاهش فشار جانبی روی قطعات داخلی:
  طراحی متعادل کارتریج‌ها، نیروهای جانبی واردشده به یاتاقان‌ها را کاهش می‌دهد. این ویژگی باعث افزایش عمر کاری پمپ و امکان کارکرد مداوم در بارهای بالا می‌شود.
• حفظ بازده حجمی با صفحات جانبی شناور:
  هر دو کارتریج پمپ 4535VQ از صفحات جانبی شناور استفاده می‌کنند. این صفحات با جبران خودکار لقی روتور، افت نشتی داخلی را کاهش می‌دهند و به حفظ بازده حجمی پمپ در فشارهای کاری بالا کمک می‌کنند.
• مقاومت بالا در برابر سایش و دمای کاری زیاد:
  صفحات جانبی دومتالی کارتریج‌های 45VQ و 35VQ، مقاومت مناسبی در برابر سایش و حرارت ایجاد می‌کنند. این ویژگی برای پمپی با دبی عبوری بالا و کاربرد در ماشین‌آلات صنعتی سنگین اهمیت ویژه‌ای دارد.
• تعویض آسان‌تر کارتریج و کاهش هزینه تعمیرات:
  ساختار دو کارتریجی این مدل باعث می‌شود در صورت فرسودگی یا خرابی یکی از طبقات، فقط همان کارتریج تعویض شود. این مزیت نسبت به پمپ‌های بزرگ تک‌تکه، هزینه تعمیر و زمان توقف دستگاه را کاهش می‌دهد.

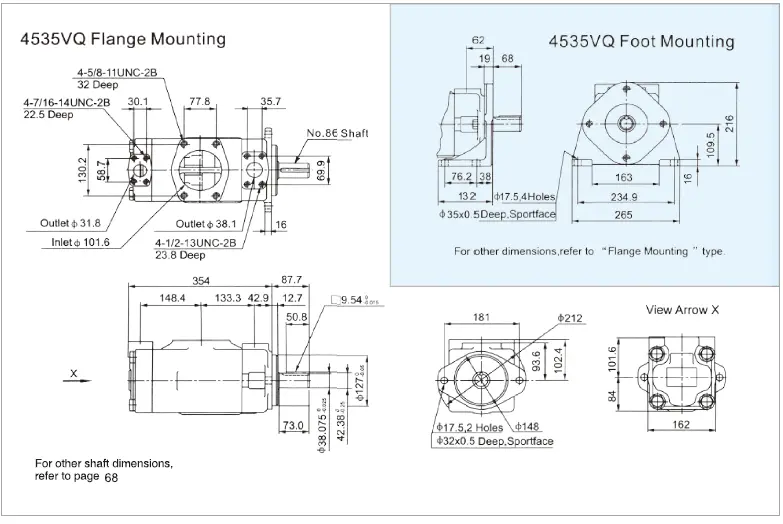

ابعاد نصب، موقعیت پورت‌ها و اتصالات پمپ پره ای دوبل انویکس 4535VQ

پمپ انویکس 4535VQ مانند سایر مدل‌های خانواده VQ، در دو نوع نصب فلنجی (Flange Mounting) و پایه‌دار (Foot Mounting) عرضه می‌شود. با توجه به وزن بالای این مدل (۵۸ کیلوگرم) ، انتخاب روش نصب مناسب و بررسی استحکام محل نصب اهمیت بیشتری دارد.

این مدل با گزینه‌های مختلف اتصالات قابل سفارش است. پورت‌های ورودی و خروجی می‌توانند با اتصال فلنج SAE یا بدون علامت استاندارد عرضه شوند. همچنین، برای شفت خروجی امکان انتخاب شفت کلاووی (تک خار) یا اسپلاین (هزار خار) وجود دارد.

جهت چرخش پمپ نیز متناسب با نیاز مدار هیدرولیک به‌صورت راست‌گرد یا چپ‌گرد انتخاب می‌شود. پیچ‌های اتصال فلنج خروجی در دو طبقه پمپ متفاوت هستند. طبقه جلو از پیچ‌های ۴-۱/۲-۱۳UNC و طبقه عقب از پیچ‌های ۴-۷/۱۶-۱۴UNC استفاده می‌کند. این تفاوت با اختلاف قطر خروجی دو طبقه پمپ هماهنگ است.

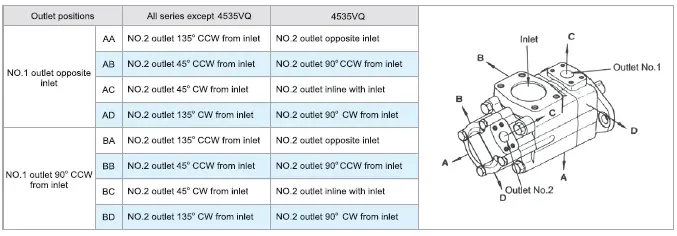

موقعیت‌ پورت های خروجی (Outlet Positions) پمپ پره ای دوبل انویکس 4535VQ

سفارش پمپ پره ای دوبل انویکس 4535VQ هم، مثل بقیه پمپ‌های دوبل خانواده، از ۱۶ کد دوحرفی (AA تا DD) استفاده می‌کند. اما نکته مهم اینجاست: معنای هر کد برای این مدل با تمام مدل‌های دیگر خانواده فرق دارد. حرف اول کد، موقعیت خروجی شماره ۱ را نسبت به ورودی نشان می‌دهد؛ حرف دوم، موقعیت خروجی شماره ۲ را در این مدل با زاویه‌های متفاوتی نسبت به بقیه پمپ‌ها مشخص می‌کند.



حالت‌های A؛ خروجی شماره ۱ روبروی ورودی

• کد AA: خروجی شماره ۲ دقیقاً روبروی ورودی
• کد AB: خروجی شماره ۲ در ۹۰ درجه پادساعت‌گرد از ورودی
• کد AC: خروجی شماره ۲ هم‌راستا با ورودی
• کد AD: خروجی شماره ۲ در ۹۰ درجه ساعت‌گرد از ورودی

چیدمان های B؛ خروجی شماره ۱ در ۹۰ درجه پادساعت‌گرد از ورودی

• کد BA: خروجی شماره ۲ دقیقاً روبروی ورودی
• کد BB: خروجی شماره ۲ در ۹۰ درجه پادساعت‌گرد از ورودی
• کد BC: خروجی شماره ۲ هم‌راستا با ورودی
• کد BD: خروجی شماره ۲ در ۹۰ درجه ساعت‌گرد از ورودی



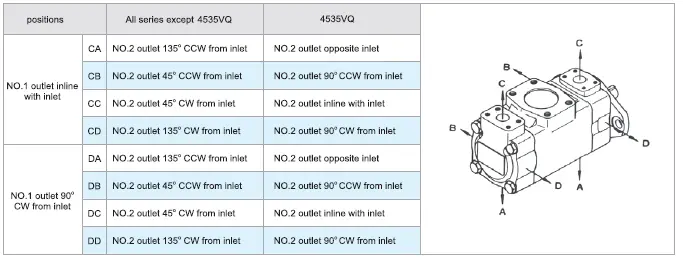

حالت‌های C؛ خروجی شماره ۱ هم‌راستا با ورودی

• کد CA: خروجی شماره ۲ دقیقاً روبروی ورودی
• کد CB: خروجی شماره ۲ در ۹۰ درجه پادساعت‌گرد از ورودی
• کد CC: خروجی شماره ۲ هم‌راستا با ورودی
• کد CD: خروجی شماره ۲ در ۹۰ درجه ساعت‌گرد از ورودی

موقعیت های D؛ خروجی شماره ۱ در ۹۰ درجه ساعت‌گرد از ورودی

• کد DA: خروجی شماره ۲ دقیقاً روبروی ورودی
• کد DB: خروجی شماره ۲ در ۹۰ درجه پادساعت‌گرد از ورودی
• کد DC: خروجی شماره ۲ هم‌راستا با ورودی
• کد DD: خروجی شماره ۲ در ۹۰ درجه ساعت‌گرد از ورودی

در بقیه پمپ‌های دوبل خانواده، همین کدها زاویه‌های ۴۵ و ۱۳۵ درجه ایجاد می‌کنند؛ اما در 4535VQ، این زاویه‌ها به روبرو، هم‌راستا و ۹۰ درجه تغییر پیدا می‌کنند. به همین دلیل، اگر پیش‌تر با کد سفارش مدل‌های دیگر این خانواده آشنا بودید، هنگام سفارش 4535VQ باید حتماً به همین جدول اختصاصی مراجعه کنید.

کاربردهای صنعتی پمپ پره ای دوبل انویکس 4535VQ

چون این مدل بالاترین ظرفیت ترکیبی کل خانواده VQ را دارد، تنها در سنگین‌ترین و پرمصرف‌ترین ماشین‌آلات صنعتی به کار می‌رود؛ جایی که حتی مدل‌های دیگر پمپ پره ای دوبل هم پاسخگوی نیاز دبی مدار نیستند.

برای آشنایی کامل‌تر با اصول عملکرد این خانواده پمپ، مقاله  پمپ پره ای چیست؟ منبع خوبی است.

• دستگاه‌های تزریق پلاستیک با تناژ بسیار بالا  در بزرگ‌ترین رده دستگاه‌های تزریق پلاستیک صنعتی، وزن تزریق و نیروی قفل قالب به‌قدری بالاست که حتی پمپ‌های دوبل معمولی هم کفایت نمی‌کنند. پمپ 4535VQ، با بزرگ‌ترین دو طبقه کل خانواده VQ، دقیقاً برای تأمین این سطح از دبی و فشار همزمان طراحی شده است.
• پرس‌های فورج بسیار سنگین در پرس‌های فورج با تناژ بسیار بالا، دو سیلندر یا دو مدار پرمصرف باید هم‌زمان و بدون افت فشار تغذیه شوند. پمپ 4535VQ، با دو طبقه بزرگ خود، دقیقاً برای همین سطح از بار طراحی شده است.
• ماشین‌آلات سنگین معدنی و راهسازی در تجهیزات معدنی با چند مصرف‌کننده هیدرولیکی بزرگ همزمان، این پمپ دوبل می‌تواند مدار حرکتی اصلی و یک مدار ثانویه پرمصرف را به‌طور مستقل تغذیه کند؛ کاری که از عهده مدل‌های کوچک‌تر این خانواده خارج است.
• یونیت‌های هیدرولیک مرکزی کارخانه‌های فولاد در کارخانه‌هایی که چند ایستگاه پرمصرف باید به‌طور همزمان و پیوسته از یک واحد پاورپک تغذیه شوند، این مدل به‌عنوان بزرگ‌ترین گزینه موجود، بار سنگینی از مدار را بدون نیاز به چند پمپ موازی تحمل می‌کند.

برای مشاهده سایر گزینه‌های خانواده پمپ پره ای، محصولات پمپ پره ای را هم می‌توانید بررسی کنید.



لیست خرید و قیمت پمپ پره‌ای دوبل انویکس 4535VQ

پمپ پره‌ای دوبل انویکس 4535VQ به‌عنوان بزرگ‌ترین مدل خانواده VQ، برای انتخاب و سفارش نیاز به بررسی دقیق مشخصات فنی دارد. این پمپ از دو طبقه بزرگ 45VQ و 35VQ تشکیل شده است و انتخاب نادرست کد دبی یا مشخصات سفارش می‌تواند باعث عدم تطابق پمپ با توان محرک و نیاز واقعی مدار هیدرولیک شود.

برای دریافت لیست خرید، قیمت به‌روز پمپ پره‌ای دوبل انویکس 4535VQ و بررسی موجودی، با کارشناسان فنی بهداد صنعت تماس بگیرید. تیم فنی ما پیش از ثبت نهایی سفارش، پارامترهای مهم مدار شامل دبی موردنیاز هر دو طبقه، فشار کاری، نوع محرکه و شرایط کاری دستگاه را بررسی می‌کند.

این بررسی تخصصی کمک می‌کند مناسب‌ترین کد سفارش انتخاب شود و پمپ خریداری‌شده بیشترین هماهنگی را با سیستم هیدرولیک شما داشته باشد.



سوالات متداول درباره پمپ پره‌ای دوبل انویکس 4535VQ

❓پمپ دوبل 4535VQ چه تفاوتی با پمپ 4535V دارد؟

👈تفاوت اصلی این دو مدل در ساختار کارتریج است. پمپ پره ای انویکس 4535V از کارتریج سه‌تکه استفاده می‌کند. در مقابل، مدل VQ به کارتریج پنج‌تکه با صفحات جانبی شناور مجهز شده است. این طراحی، دوام بیشتری در شرایط کاری با دور و فشار بالاتر ایجاد می‌کند.

❓چرا کدهای موقعیت خروجی 4535VQ با سایر پمپ‌های دوبل متفاوت هستند؟

👈کدهای موقعیت خروجی این مدل بر اساس جدول اختصاصی سازنده تعریف شده‌اند. در بسیاری از مدل‌های دوبل VQ، این کدها زاویه‌های استاندارد ۴۵ و ۱۳۵ درجه را نشان می‌دهند. اما در 4535VQ، موقعیت خروجی‌ها بر اساس چیدمان اختصاصی همین مدل تغییر کرده است. به همین دلیل، هنگام سفارش باید جدول موقعیت خروجی مخصوص 4535VQ بررسی شود.

❓پمپ 4535VQ در چه فشاری کار می‌کند؟

👈طبقه جلو (گروه 45VQ) در بیشتر کدهای دبی تا فشار ۱۷.۵ مگاپاسکال کار می‌کند. این مقدار در بزرگ‌ترین کد دبی به ۱۴ مگاپاسکال کاهش می‌یابد. طبقه عقب (گروه 35VQ) نیز در بیشتر کدها تا فشار ۲۱ مگاپاسکال قابل استفاده است. دو کد بزرگ‌تر این طبقه نیز به فشار ۱۴ مگاپاسکال محدود می‌شوند.

❓آیا 4535VQ به موتور محرک قوی‌تری نسبت به 4525VQ نیاز دارد؟

👈بله. طبقه عقب 4535VQ از گروه 35VQ انتخاب شده و ظرفیت جابجایی بیشتری نسبت به گروه 25VQ در مدل 4525VQ دارد. به همین دلیل، توان و گشتاور موردنیاز محرک نیز افزایش پیدا می‌کند.

❓آیا می‌توان فقط یکی از دو کارتریج 4535VQ را تعویض کرد؟

👈بله. ساختار دو کارتریجی این مدل امکان تعویض مستقل هر طبقه را فراهم می‌کند. در صورت خرابی یا سایش، فقط کارتریج مربوط به طبقه 45VQ یا 35VQ تعویض می‌شود و نیازی به تعویض کامل پمپ نیست.
