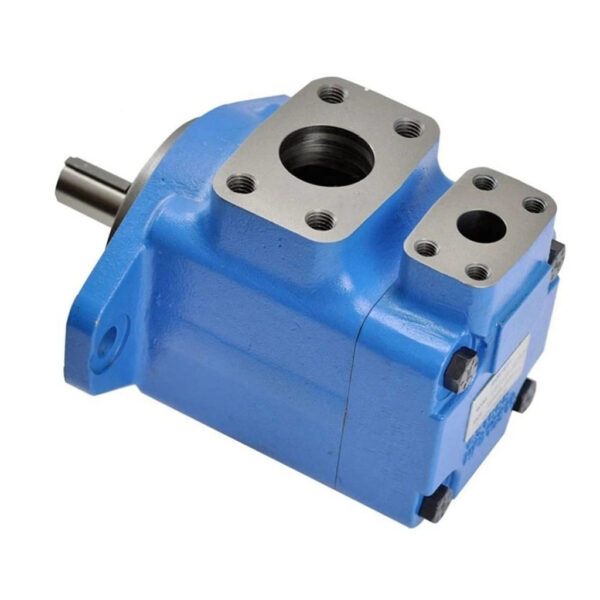

پمپ پره ای انویکس 20VQ یکی از مدل‌های تک‌مرحله‌ای سری VQ  طرح ویکرز شرکت Ningbo NVICKS Hydraulic است که برای سیستم‌های هیدرولیکی با فشار کاری بالا، عملکرد مداوم و صدای کم طراحی شده است. این مدل با بهره‌گیری از ساختار Intra-Vane، جریان روغن یکنواخت‌تری نسبت به پمپ‌های پره‌ای معمولی ایجاد می‌کند و به همین دلیل در ماشین‌آلاتی که پایداری عملکرد و کاهش ارتعاش اهمیت دارد، انتخاب مناسبی محسوب می‌شود.

سری VQ نسبت به نسل‌های قدیمی‌تر پمپ‌های پره‌ای، با هدف افزایش راندمان حجمی، کاهش استهلاک قطعات داخلی و بهبود عملکرد در شرایط کاری سنگین توسعه یافته است. در مدل 20VQ نیز همین ویژگی‌ها باعث شده است تا علاوه بر کاهش صدای کارکرد، عمر مفید کارتریج و سایر قطعات داخلی افزایش یابد. این مزیت در خطوط تولیدی که تجهیزات به‌صورت مداوم در حال کار هستند، هزینه‌های تعمیر و توقف دستگاه را به میزان قابل توجهی کاهش می‌دهد.

 این پمپ با قابلیت کار در فشارهای بالا، گزینه‌ای مناسب برای انواع پاورپک‌های هیدرولیک، ماشین‌ابزار، دستگاه‌های تزریق پلاستیک، تجهیزات صنعتی و سایر سیستم‌هایی است که به دبی پایدار و پاسخ سریع مدار هیدرولیک نیاز دارند. همچنین امکان انتخاب Flow Code، نوع شفت، نحوه نصب و جهت چرخش، باعث می‌شود این مدل به‌راحتی با شرایط طراحی مدار و نیازهای مختلف صنعتی تطبیق پیدا کند.

اگر قصد انتخاب یک پمپ پره ای هیدرولیک با ابعاد مناسب، عملکرد کم‌صدا و راندمان بالا را دارید، پمپ پره ای انویکس 20VQ طرح ویکرز می‌تواند یکی از گزینه‌های قابل اعتماد برای پروژه‌های صنعتی و خطوط تولید باشد. طراحی مهندسی‌شده این مدل، ضمن حفظ فشار و دبی موردنیاز سیستم، به کاهش مصرف انرژی و افزایش بهره‌وری مدار هیدرولیک نیز کمک می‌کند.

اگر می‌خواهید در کوتاه‌ترین زمان با عملکرد و کاربرد پمپ‌های هیدرولیکی آشنا شوید، پیشنهاد می‌کنیم مقاله “آشنایی با پمپ هیدرولیک در 1 دقیقه” را مطالعه کنید.

جدول مشخصات فنی پمپ پره ای انویکس 20VQ

در جدول زیر مشخصات فنی پمپ کارتریجی انویکس 20VQ بر اساس کاتالوگ رسمی Ningbo NVICKS Hydraulic را مشاهده می کنید. این اطلاعات شامل کدهای دبی، حجم جابجایی، فشار کاری، محدوده دور مجاز، نوع شفت و سایر پارامترهای فنی است تا انتخاب مدل متناسب با نیاز سیستم هیدرولیک آسان‌تر شود.

ساختار داخلی پمپ پره ای انویکس 20VQ

یکی از ویژگی‌های مهم این پمپ، طراحی داخلی مبتنی بر ساختار Intra-Vane است. در این ساختار، حرکت یکنواخت پره‌ها داخل روتور باعث می‌شود روغن هیدرولیک با نوسان کمتر و راندمان بالاتر در مدار جریان پیدا کند. نتیجه این طراحی، کاهش صدای کارکرد، افزایش راندمان حجمی و استهلاک کمتر قطعات داخلی در مقایسه با بسیاری از پمپ‌های پره‌ای متداول است.

نمای برش‌خورده پمپ پره ای انویکس 20VQ که ساختار داخلی، محل قرارگیری پره‌ها، روتور، رینگ بادامکی، شفت و سایر اجزای اصلی را نمایش می‌دهد.

برخلاف بسیاری از پمپ‌های هیدرولیک که برای تعمیر نیاز به تعویض مجموعه کامل دارند، سری 20VQ از ساختار کارتریجی بهره می‌برد. به همین دلیل، در صورت فرسودگی قطعات داخلی، معمولاً می‌توان با تعویض کارتریج انویکس 20VQ عملکرد اولیه پمپ را بازیابی کرد. این ویژگی علاوه بر کاهش هزینه‌های تعمیر، زمان توقف تجهیزات صنعتی را نیز به حداقل می‌رساند.

برای آشنایی بیشتر با نحوه عملکرد این نوع پمپ‌ها، پیشنهاد می‌کنیم مقاله “پمپ پره ای چیست؟” را مطالعه کنید. همچنین اگر قصد تعویض مجموعه داخلی پمپ را دارید، مشخصات فنی کارتریج پمپ پره ای انویکس را نیز بررسی کنید تا از سازگاری آن با مدل پمپ خود اطمینان داشته باشید.

کاربردهای پمپ پره ای انویکس 20VQ در صنایع مختلف

یکی از دلایل استفاده گسترده از این پمپ، عملکرد پایدار، صدای کم و قابلیت کار در فشارهای بالا است. این ویژگی‌ها باعث شده‌اند که این مدل در انواع سیستم‌های هیدرولیک صنعتی، به‌ویژه تجهیزاتی که به دبی یکنواخت و عملکرد مداوم نیاز دارند، مورد استفاده قرار گیرد.

این پمپ در تجهیزات زیر به‌کار میرود:

• دستگاه تزریق پلاستیک
• دستگاه‌های CNC و ماشین‌ابزار
• پاورپک‌های هیدرولیک صنعتی
• پرس‌های هیدرولیک سبک و نیمه‌سنگین
• تجهیزات ریخته‌گری و خطوط تولید
• ماشین‌آلات بسته‌بندی
• سیستم‌های انتقال مواد
• تجهیزات صنعتی با سیکل کاری مداوم

مقایسه پمپ پره ای انویکس 20VQ با 25VQ

در میان مدل‌های تک‌مرحله‌ای سری VQ، پمپ‌های 20VQ و 25VQ از نظر ساختار و عملکرد شباهت زیادی دارند، اما برای شرایط کاری یکسان طراحی نشده‌اند. تفاوت اصلی این دو مدل در ظرفیت جابجایی روغن و دبی خروجی است؛ به همین دلیل انتخاب بین آن‌ها باید بر اساس نیاز واقعی سیستم هیدرولیک انجام شود.

اگر فضای نصب محدود است و مدار هیدرولیک به دبی پایین‌تر نیاز دارد، 20VQ انتخاب اقتصادی‌تر و مناسب‌تری خواهد بود. در مقابل، زمانی که سیستم به حجم روغن بیشتری در هر دقیقه نیاز دارد، پمپ پره ای انویکس 25VQ می‌تواند گزینه بهتری باشد، بدون اینکه تغییر اساسی در نحوه نصب یا ساختار کلی سیستم ایجاد شود.

هر دو مدل از فناوری Intra-Vane، ساختار کارتریجی و قابلیت کار در فشارهای بالا بهره می‌برند، اما انتخاب نهایی باید بر اساس دبی موردنیاز، توان الکتروموتور و شرایط کاری دستگاه انجام شود.

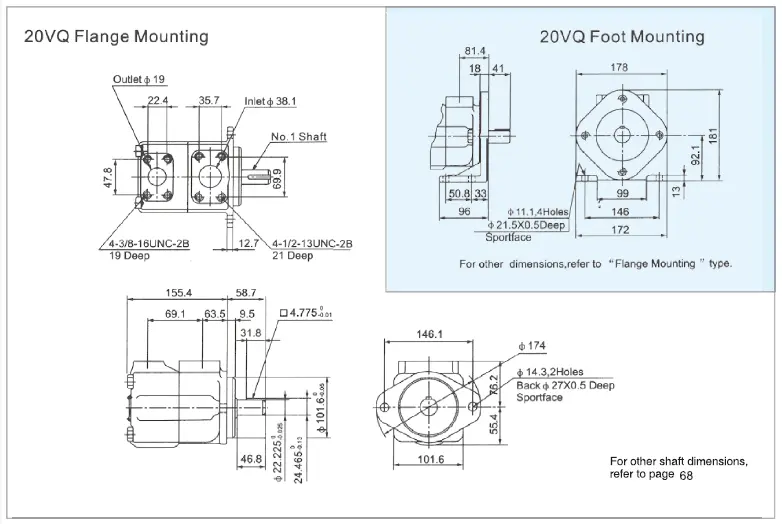

ابعاد نصب پمپ پره ای انویکس 20VQ

طراحی ابعاد نصب پمپ هیدرولیک 20VQ مطابق استانداردهای ارائه‌شده در کاتالوگ Ningbo NVICKS Hydraulic می باشد تا نصب پمپ روی انواع پاورپک‌ها و تجهیزات هیدرولیک با دقت و حداقل نیاز به تغییرات مکانیکی انجام شود. نقشه فنی این مدل، تمامی اندازه‌های موردنیاز برای جانمایی صحیح پمپ را در اختیار طراحان و واحدهای تعمیرات قرار می‌دهد.

در این نقشه، قطر و طول شفت، ابعاد فلنج نصب، فاصله مرکز تا مرکز سوراخ‌های پیچ، قطر سوراخ‌های نصب، محل دقیق نشیمن فلنج و همچنین ابعاد کلی بدنه مشخص شده‌اند. این اطلاعات برای طراحی کوپلینگ، انتخاب موتور الکتریکی، ساخت شاسی و جلوگیری از عدم هم‌محوری بین موتور و پمپ اهمیت زیادی دارند.

از دیگر بخش‌های مهم نقشه، محل دقیق پورت ورودی (Inlet Port) و پورت خروجی (Outlet Port) است که مسیر لوله‌کشی سیستم هیدرولیک را مشخص می‌کند. رعایت این ابعاد هنگام طراحی یا تعویض پمپ، علاوه بر ساده‌تر شدن فرآیند نصب، از اعمال بار شعاعی و محوری به شافت جلوگیری کرده و باعث افزایش عمر بلبرینگ‌ها، آب‌بندی و مجموعه کارتریج می‌شود.

همچنین در نقشه نصب، ابعاد مربوط به قطر پایلوت (Pilot Diameter) و عمق نشیمن فلنج نیز ارائه شده است. این دو پارامتر نقش مهمی در هم‌مرکز شدن پمپ با موتور دارند و بی‌توجهی به آن‌ها می‌تواند موجب لرزش، افزایش صدا و کاهش راندمان سیستم هیدرولیک شود. به همین دلیل، توصیه می‌شود قبل از نصب یا جایگزینی پمپ، تمامی ابعاد با تجهیزات موجود تطبیق داده شوند.

نقشه ابعاد نصب پمپ پره ای انویکس 20VQ شامل ابعاد فلنج، قطر و طول شفت، قطر پایلوت، محل سوراخ‌های نصب و موقعیت پورت‌های ورودی و خروجی

نکات مهم هنگام نصب

• هم‌محور بودن شفت پمپ و موتور را پیش از راه‌اندازی بررسی کنید.
• از کوپلینگ متناسب با ابعاد شفت استفاده شود.
• قبل از سفت کردن پیچ‌های فلنج، از نشستن کامل پایلوت در محل خود اطمینان حاصل کنید.
• مسیر لوله‌کشی ورودی و خروجی مطابق نقشه نصب اجرا شود تا از ایجاد تنش روی بدنه پمپ جلوگیری گردد.

راهنمای خرید پمپ پره ای انویکس 20VQ

انتخاب این پمپ در میان پمپ های پره ای انویکس تنها بر اساس مدل یا ظاهر پمپ انجام نمی‌شود. پیش از خرید، مشخصاتی مانند دبی موردنیاز سیستم، فشار کاری، سرعت دوران، نوع شفت، جهت چرخش و ابعاد نصب را با شرایط مدار هیدرولیک مطابقت دهید. انتخاب صحیح این موارد، علاوه بر افزایش راندمان سیستم، از بروز مشکلاتی مانند افت فشار، افزایش دمای روغن و استهلاک زودرس قطعات جلوگیری می‌کند.

اگر قصد جایگزینی یک پمپ فرسوده را دارید، بهتر است کد کامل درج‌شده روی پلاک پمپ را با مشخصات فنی مدل جدید تطبیق دهید. در صورتی که پلاک دستگاه آسیب دیده یا اطلاعات آن خوانا نیست، ابعاد نصب و مشخصات فنی سیستم می‌تواند مبنای انتخاب مدل مناسب باشد.

استعلام قیمت و خرید پمپ پره ای انویکس 20VQ

اگر هدف شما تعویض پمپ است، ابتدا پیشنهاد می‌شود وضعیت فنی پمپ فعلی بررسی شود. در بسیاری از موارد، با انجام تعمیر پمپ پره ای هیدرولیک یا تعویض قطعات مصرفی، می‌توان عملکرد اولیه پمپ را بازیابی کرد و از هزینه‌های اضافی جلوگیری نمود.

برای دریافت قیمت روز،انتخاب مدل متناسب با نیاز سیستم هیدرولیک یا تعمیر پمپ های پره ای ، با کارشناسان بهداد صنعت تماس بگیرید. با ارائه مشخصات پمپ، می‌توانید پیش از خرید از سازگاری محصول با تجهیزات خود اطمینان حاصل کنید.

سوالات متداول (FAQ) درباره پمپ پره ای انویکس 20V

❓پمپ پره ای انویکس 20VQ برای چه کاربردهایی مناسب است؟

👈پمپ پره ای انویکس 20VQ به دلیل عملکرد کم‌صدا، راندمان حجمی بالا و قابلیت کار در فشارهای بالا، در پاورپک‌های هیدرولیک، ماشین‌آلات تزریق پلاستیک، دستگاه‌های CNC، خطوط تولید، پرس‌های هیدرولیک و سایر تجهیزات صنعتی مورد استفاده قرار می‌گیرد.

❓تفاوت پمپ پره ای 20VQ با 25VQ چیست؟

👈مهم‌ترین تفاوت این دو مدل در حجم جابجایی و دبی خروجی است. مدل 20VQ برای سیستم‌هایی با دبی پایین‌تر مناسب است، در حالی که 25VQ حجم روغن بیشتری را در هر دور تأمین می‌کند. انتخاب بین این دو مدل باید بر اساس نیاز مدار هیدرولیک انجام شود.

❓هنگام خرید پمپ پره ای انویکس 20VQ به چه مواردی باید توجه کرد؟

👈پیش از خرید، لازم است دبی موردنیاز، فشار کاری، دور موتور، نوع شافت، جهت چرخش و ابعاد نصب پمپ را با مشخصات سیستم هیدرولیک مطابقت دهید. بررسی کد فنی درج‌شده روی پلاک پمپ نیز به انتخاب صحیح مدل کمک می‌کند.

❓آیا قطعات یدکی پمپ پره ای انویکس 20VQ قابل تأمین است؟

👈بله، این مدل دارای ساختار کارتریجی است و در صورت نیاز، قطعات مصرفی و مجموعه کارتریج آن به‌صورت جداگانه قابل تهیه و تعویض هستند. این ویژگی باعث کاهش هزینه‌های تعمیر و افزایش عمر مفید پمپ می‌شود.

❓آیا پمپ پره ای انویکس 20VQ با سیستم‌های طرح ویکرز سازگار است؟

👈بله، این مدل بر اساس استانداردهای ابعادی سری VQ طرح ویکرز طراحی و در بسیاری از سیستم‌های هیدرولیکی که از این استاندارد استفاده می‌کنند، قابلیت نصب و جایگزینی دارد.
