طراحی پمپ پره ای انویکس 35VQ، مثل بقیه مدل‌های کارتریج سری VQ، بر پایه طرح ویکرز می باشد و در میان مهندسان تعمیرات و خریداران قطعات یدکی معمولاً با عبارت‌های پمپ هیدرولیک پره ای 35VQ، پمپ کارتریجی 35VQ یا کارتریج 35VQ جست‌وجو می‌شود.

این مدل با ظرفیت جابجایی ۶۷ تا ۱۴۳ میلی‌لیتر بر دور (کدهای دبی ۲۱ تا ۴۵ گالن)، جایی که پمپ 25VQ تمام می‌شود را ادامه می‌دهد و طراحی آن برای مدارهایی است که مصرف‌کننده هیدرولیکی‌شان (جک بزرگ، هیدروموتور پرقدرت یا چند اکچویتور همزمان) به حجم روغن بیشتری نیاز دارد.

مثل سایر پمپ‌های کارتریجی خانواده VQ، پمپ 35VQ انویکس معمولاً با محرکه الکتروموتور در بازه ۱۲۰۰ تا ۱۷۵۰ دور بر دقیقه کار می‌کند و در صورت استفاده از موتور احتراقی، سرعت آن به حداکثر ۲۴۰۰ دور بر دقیقه می‌رسد. این پمپ در فشار و سرعت کاری تعریف‌شده، بازده حجمی ۸۵ تا ۹۰ درصدی ارائه می‌دهد. البته تمیزی روغن، روانکاری مناسب و رعایت دور مجاز کارتریج نقش مستقیمی در حفظ این میزان بازده دارند.

طبق جدول رسمی این مدل، کدهای دبی ۲۱ تا ۳۲ می‌توانند با حداکثر سرعت ۲۵۰۰ دور بر دقیقه کار کنند. حداقل دور مجاز نیز برای همه کدهای دبی ۶۰۰ دور بر دقیقه است. رعایت این محدوده سرعت، عمر کارتریج را افزایش می‌دهد.

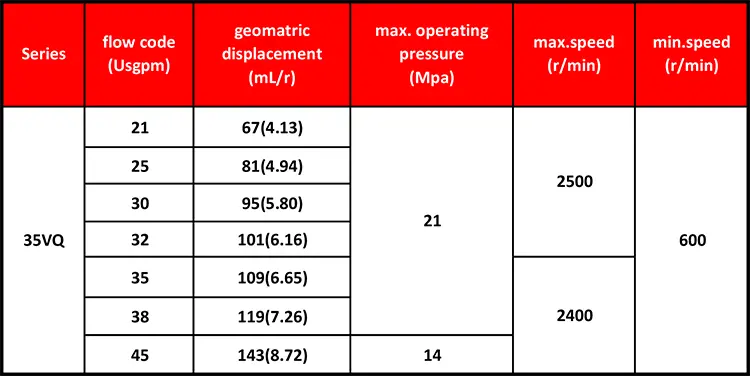

 مشخصات فنی و جدول کامل کدهای دبی پمپ پره ای 35VQ انویکس

پمپ هیدرولیک پره ای تک 35VQ با کد دبی مشخص می‌شود که عدد آن معادل دبی نامی بر حسب گالن آمریکایی در دقیقه (USgpm) در دور ۱۲۰۰ و فشار پشتی ۰.۶۹ مگاپاسکال است که این همان قاعده‌ای که در تمام خانواده VQ صدق می‌کند.

حداقل دور مجاز این پمپ برای تمام کدهای دبی ۶۰۰ دور بر دقیقه است. استاندارد خانواده پمپ‌های کارتریجی VQ نیز کارکرد پیوسته در سرعت‌های کمتر از این مقدار را به دلیل کاهش روانکاری داخلی کارتریج مجاز نمی داند.

نکته فنی مهم:

در کد دبی ۴۵، فشار مجاز از ۲۱ به ۱۴ مگاپاسکال کاهش می‌یابد. اگر مدار به فشار کامل ۲۱ مگاپاسکال نیاز دارد، باید کد دبی را حداکثر تا ۳۸ (۱۱۹ میلی‌لیتر بر دور) انتخاب کنید. این الگو در پمپ 20VQ نیز دیده می‌شود. در مقابل، پمپ 25VQ فشار ۲۱ مگاپاسکال را در تمام کدهای دبی خود حفظ می‌کند.

ابعاد پورت و گزینه‌های نصب پمپ پره ای 35VQ انویکس

• پمپ کارتریجی 35VQ ساخت شرکت Ningbo NVICKS Hydraulic، مطابق نقشه ابعادی رسمی سری VQ، در دو حالت فلنجی (Flange Mounting) و پایه‌دار (Foot Mounting) عرضه می‌شود و بسته به فضای نصب دستگاه شما، هر دو گزینه با همان کارتریج داخلی یکسان قابل سفارش‌اند.
• قطر پورت ورودی (Inlet) این مدل ۵۰.۸ میلی‌متر و قطر پورت خروجی (Outlet) آن ۳۱.۸ میلی‌متر است.
• اتصال پورت‌ها به‌صورت فلنج SAE یا بدون علامت (No-marking) در دسترس است.
• برای شفت خروجی نیز دو گزینه کلاووی تک (Straight Key) یا اسپلاین (Spline) قابل انتخاب است.
• موقعیت پورت خروجی هم می‌تواند روبروی ورودی، ۹۰ درجه پادساعت‌گرد نسبت به ورودی، هم‌راستا با ورودی، یا ۹۰ درجه ساعت‌گرد نسبت به ورودی باشد، و جهت چرخش پمپ نیز راست‌گرد یا چپ‌گرد قابل سفارش است.
• قطر پورت ورودی 35VQ (۵۰.۸ میلی‌متر) یک پله بزرگ‌تر از ورودی پمپ 25VQ (۳۸.۱ میلی‌متر) است که این تفاوت به‌خاطر دبی مکشی بالاتر این رده طراحی شده تا در دبی‌های بزرگ‌تر، افت فشار مکش (خطر کاویتاسیون) رخ ندهد؛ همین اصل در طراحی خط لوله مکش مدار شما هم باید رعایت شود.

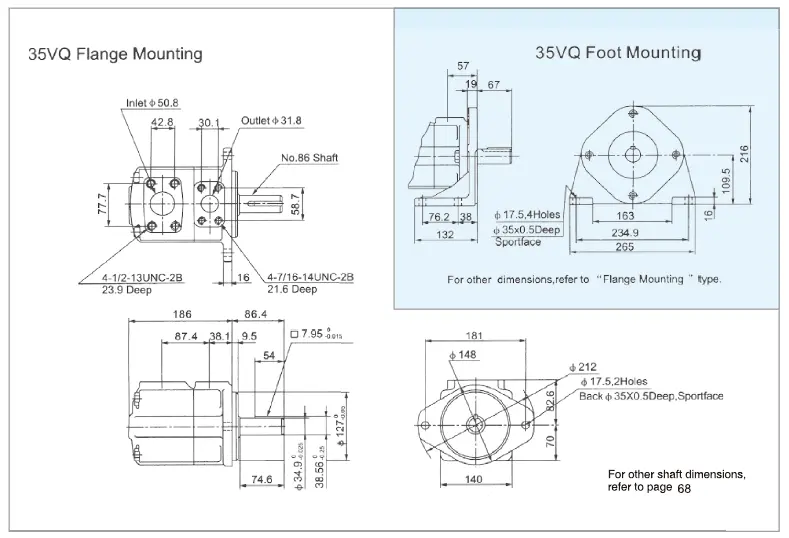

ابعاد نصب فلنجی (چپ) و پایه‌دار (راست) پمپ پره ای 35VQ انویکس بر حسب میلی‌متر

کاربردهای صنعتی خاص پمپ پره ای 35VQ

• خطوط پرس فولاد و ورق‌کاری در تولید میل‌گرد، شمش فولادی و خطوط نورد ورق، پرس‌های هیدرولیک با تناژ متوسط تا بالا به دبی پیوسته و پایدار نیاز دارند. ظرفیت جابجایی ۶۷ تا ۱۴۳ میلی‌لیتر بر دور پمپ پره ای 35VQ انویکس، در فشار کامل ۲۱ مگاپاسکال (تا کد دبی ۳۸)، دقیقاً همین نیاز را پوشش می‌دهد بدون آنکه موتور محرک به سمت ظرفیت حداکثری خود فشار بیاید.
• دستگاه‌های تزریق پلاستیک و پخت لاستیک در ماشین‌آلات پلاستیک‌سازی و پخت لاستیک با قالب‌های بزرگ‌تر، حجم روغن موردنیاز برای پرکردن سریع قالب از سقف ظرفیت پمپ ۲۵VQ عبور می‌کند؛ اینجاست که 35VQ با حفظ همان ویژگی کارکرد کم‌صدا و روان کارتریج پنج‌تکه، جایگزین مناسبی برای رده‌های بزرگ‌تر می‌شود.
• ماشین‌آلات قالب‌گیری صنعتی با چند سیلندر همزمان در مواردی که چند اکچویتور به‌طور هم‌زمان از یک منبع تغذیه می‌شوند، ظرفیت جابجایی بالاتر 35VQ نسبت به 25VQ، امکان کاهش تعداد پمپ‌های موازی مورد نیاز مدار را فراهم می‌کند.

مقایسه پمپ 35VQ با 25VQ و 45VQ؛ کدام مدل را انتخاب کنیم؟

چه زمانی 35VQ از 25VQ بهتر عمل می‌کند؟

در میان پمپ هیدرولیک پره ای اگر نیاز دبی مدار شما بالاتر از سقف ظرفیت جابجایی پمپ پره ای انویکس 25VQ (حداکثر ۷۹.۲ میلی‌لیتر بر دور در کد ۲۵) است، پمپ پره ای انویکس 35VQ که دقیقاً از همان نقطه (۶۷ میلی‌لیتر بر دور) شروع می‌شود، ادامه منطقی مسیر است. علاوه بر دبی بالاتر، پورت ورودی بزرگ‌تر این مدل (۵۰.۸ میلی‌متر در برابر ۳۸.۱ میلی‌متر) نشان می‌دهد این رده از ابتدا برای دبی‌های بالاتر طراحی شده، نه صرفاً یک نسخه بزرگ‌تر از همان بدنه.

اگر می‌خواهید با عملکرد و سازوکار پمپ پره ای بیشتر آشنا شوید، پیشنهاد می‌کنیم مقاله پمپ پره ای چیست؟ را مطالعه کنید.

چه زمانی باید سراغ 45VQ رفت؟

اگر پس از نصب 35VQ همچنان زمان سیکل دستگاه طولانی‌تر از حد انتظار است، یا اگر مدار شما به دبی بالاتر از سقف ۱۴۳ میلی‌لیتر بر دور (کد ۴۵) این رده نیاز دارد، باید سراغ پمپ پره ای انویکس 45VQ بروید. نکته مهم این است که در 45VQ سقف فشار مجاز از ۲۱ به ۱۷.۵ مگاپاسکال کاهش می‌یابد؛ پس اگر مدار شما هم به دبی بسیار بالا و هم به فشار کامل ۲۱ مگاپاسکال نیاز دارد، ماندن در بالاترین کدهای 35VQ (کد ۳۸) ممکن است گزینه بهتری از عبور زودهنگام به 45VQ باشد.

برای استعلام قیمت و خرید پمپ پره ای 35VQ انویکس اقدام کنید

برای دریافت قیمت به‌روز خانواده پمپ پره ای انویکس از جمله، پمپ طرح ویکرز 35VQ، متناسب با کد سفارش موردنیازتان (کد دبی، نوع نصب، نوع شفت، جهت چرخش)، با واحد فروش بهداد صنعت تماس بگیرید.

اگر پمپ 35VQ فعلی شما در فشار بالا افت دبی پیدا کرده یا صدای غیرعادی می‌دهد، لازم نیست حتماً پمپ را نو تعویض کنید؛ در بسیاری از موارد فقط با تعویض کارتریج داخلی، پمپ به کارایی اولیه بازمی‌گردد. برای بررسی و تعمیر پمپ پره ای توسط کارشناسان فنی بهداد صنعت اقدام کنید.

سوالات متداول درباره پمپ پره ای 35VQ انویکس

❓پمپ پره ای 35VQ چه تفاوتی با پمپ 35V دارد؟

👈تفاوت اصلی این دو مدل در ساختار کارتریج است. پمپ 35VQ از کارتریج پنج‌تکه با صفحات جانبی شناور استفاده می‌کند. این طراحی در مقایسه با کارتریج سه‌تکه 35V، عمر کاری بیشتری را در دور و فشارهای بالاتر فراهم می‌کند.

❓چرا قطر پورت ورودی 35VQ از 25VQ بزرگ‌تر است؟

👈ظرفیت جابجایی این رده بیشتر است. در نتیجه، دبی مکش نیز افزایش پیدا می‌کند. به همین دلیل، سازندگان پورت ورودی بزرگ‌تر با قطر ۵۰.۸ میلی‌متر را برای جلوگیری از افت فشار مکش (کاویتاسیون) در دبی‌های بالا در نظر گرفته‌اند.

❓اگر به فشار کامل ۲۱ مگاپاسکال نیاز دارم، کدام کدهای دبی 35VQ را انتخاب کنم؟

👈کدهای ۲۱ تا ۳۸ ظرفیت جابجایی ۶۷ تا ۱۱۹ میلی‌لیتر بر دور دارند. این کدها از فشار کامل ۲۱ مگاپاسکال پشتیبانی می‌کنند. در مقابل، کدهای ۴۲ و ۴۵ فقط تا فشار ۱۴ مگاپاسکال کار می‌کنند.

❓بازده حجمی پمپ 35VQ چقدر است و چرا مهم است؟

👈مانند سایر پمپ‌های کارتریجی این خانواده، بازده حجمی پمپ 35VQ در فشار و سرعت کاری تعریف‌شده بین ۸۵ تا ۹۰ درصد است. این مقدار نشان می‌دهد چه میزان از دبی نامی پمپ به مصرف‌کننده هیدرولیکی می‌رسد. کاهش بازده حجمی نیز معمولاً نخستین نشانه فرسودگی کارتریج به شمار می‌رود.

❓آیا می‌توان دو خروجی را با یک شیر کنترل ترکیب کرد؟

👈در نسخه تک‌ 35VQ تنها یک خروجی وجود دارد؛ برای دو دبی مستقل باید مدل‌های دوبل مانند 3520VQ یا 3525VQ را بررسی کنید.
