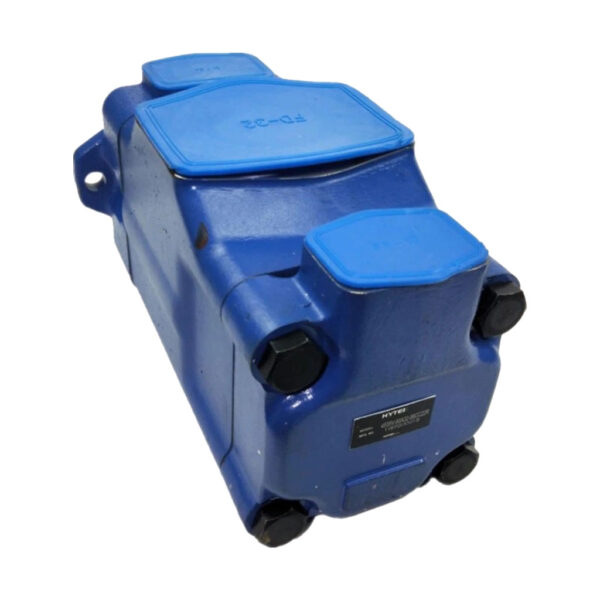

پمپ پره ای دوبل انویکس 4525VQ یکی از بالاترین ظرفیت‌های ترکیبی را در خانواده VQ ارائه می‌دهد. این مدل از پمپ تک 45VQ در بخش جلو و  پمپ تک 25VQ در بخش عقب تشکیل شده است. برخلاف پمپ دوبل 4520VQ که طبقه عقب آن برای مدارهای سبک‌تر طراحی شده، هر دو طبقه در 4525VQ ظرفیت جابجایی بالایی دارند و برای تأمین هم‌زمان دو مدار پرمصرف مناسب هستند.

این پمپ از نوع جابجایی مثبت و خودمکش است و مانند سایر پمپ های پره ای انویکس بر پایه طرح ویکرز طراحی شده است. قطر پورت ورودی مشترک آن ۸۸.۹ میلی‌متر و وزن کل مجموعه ۴۸ کیلوگرم است. به همین دلیل، 4525VQ معمولاً در ماشین‌آلات و تجهیزات صنعتی سنگین که هر دو مدار هیدرولیکی به دبی بالایی نیاز دارند، مورد استفاده قرار می‌گیرد.

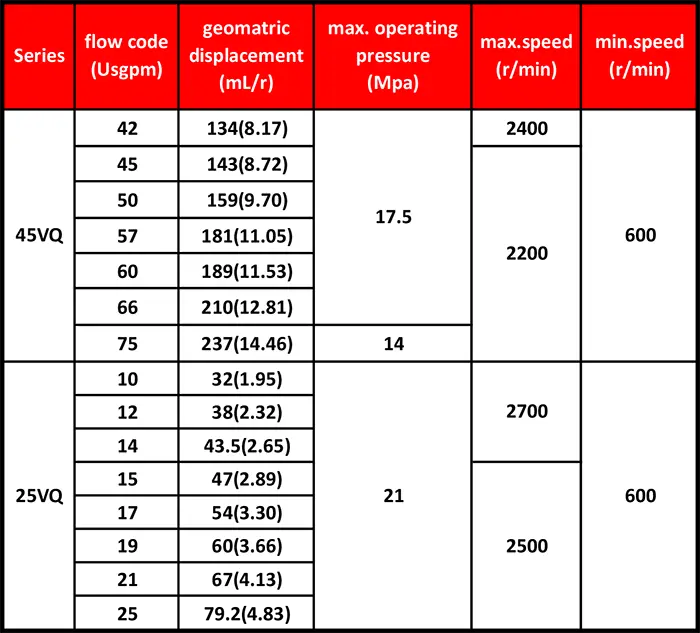

جدول مشخصات فنی پمپ پره ای دوبل انویکس 4525VQ

بر اساس جدول Model Designation شرکت Ningbo NVICKS Hydraulic ، پمپ پره ای 4525VQ از یک طبقه 45VQ در بخش جلو و یک طبقه 25VQ در بخش عقب تشکیل شده است. مشخصات فنی هر طبقه، از جمله کدهای دبی، ظرفیت جابجایی و حداکثر فشار کاری، با مدل تک‌مرحله‌ای متناظر خود مطابقت دارد. در جدول زیر می‌توانید مشخصات کامل هر دو طبقه را مشاهده کنید.

نکته مهم: حداکثر فشار کاری دو طبقه با یکدیگر تفاوت دارد. طبقه 45VQ در بیشتر کدهای دبی تا 17.5 مگاپاسکال و در بزرگ‌ترین کد دبی تا 14 مگاپاسکال کار می‌کند؛ در مقابل، طبقه 25VQ در تمامی کدهای دبی، حداکثر فشار 21 مگاپاسکال را حفظ می‌کند. به همین دلیل، پمپ پره ای دوبل انویکس 4525VQ علاوه بر تأمین دبی بالا در مدار اصلی، می‌تواند مدار فرعی را نیز با دبی نسبتاً زیاد و فشار کامل تغذیه کند. این ویژگی، مهم‌ترین تفاوت آن با پمپ دوبل 4520VQ است که طبقه عقب آن از سری 20VQ با ظرفیت جابجایی پایین‌تر استفاده می‌کند.

موقعیت‌ پورت های خروجی (Outlet Positions) پمپ پره ای دوبل انویکس 4525VQ

سفارش این مدل هم، مثل بقیه پمپ‌های دوبل خانواده VQ (به‌جز ۴۵۳۵VQ که تعریف جداگانه‌ای دارد)، به یک کد دوحرفی برای تعیین زاویه دو خروجی نیاز دارد. حرف اول، موقعیت خروجی شماره ۱ را نسبت به ورودی نشان می‌دهد؛ حرف دوم، موقعیت خروجی شماره ۲ را مشخص می‌کند.

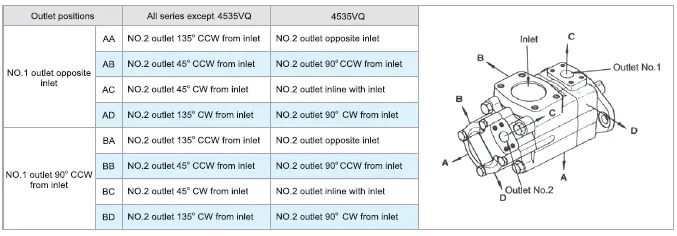

موقعیت‌های خروجی شماره ۲ نسبت به ورودی، برای حالتی که خروجی شماره ۱ روبروی ورودی یا در ۹۰ درجه پادساعت‌گرد از آن قرار دارد

موقعیت A؛ خروجی شماره ۱ روبروی ورودی

• کد AA: خروجی شماره ۲ در ۱۳۵ درجه پادساعت‌گرد از ورودی
• کد AB: خروجی شماره ۲ در ۴۵ درجه پادساعت‌گرد از ورودی
• کد AC: خروجی شماره ۲ در ۴۵ درجه ساعت‌گرد از ورودی
• کد AD: خروجی شماره ۲ در ۱۳۵ درجه ساعت‌گرد از ورودی

آرایش B؛ خروجی شماره ۱ در ۹۰ درجه پادساعت‌گرد از ورودی

• کد BA: خروجی شماره ۲ در ۱۳۵ درجه پادساعت‌گرد از ورودی
• کد BB: خروجی شماره ۲ در ۴۵ درجه پادساعت‌گرد از ورودی
• کد BC: خروجی شماره ۲ در ۴۵ درجه ساعت‌گرد از ورودی
• کد BD: خروجی شماره ۲ در ۱۳۵ درجه ساعت‌گرد از ورودی

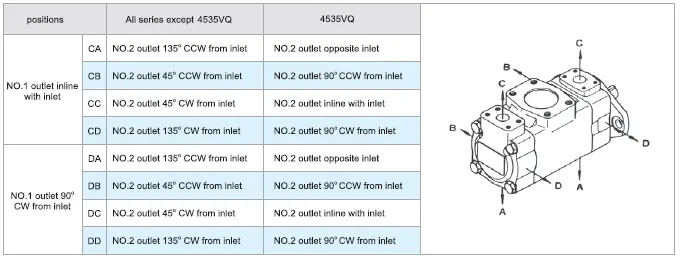

موقعیت‌های خروجی شماره ۲ نسبت به ورودی، برای حالتی که خروجی شماره ۱ هم‌راستا با ورودی یا در ۹۰ درجه ساعت‌گرد از آن قرار دارد؛ نمای دیده‌شده از سمت کاور پمپ

حالت‌ C؛ خروجی شماره ۱ هم‌راستا با ورودی

• کد CA: خروجی شماره ۲ در ۱۳۵ درجه پادساعت‌گرد از ورودی
• کد CB: خروجی شماره ۲ در ۴۵ درجه پادساعت‌گرد از ورودی
• کد CC: خروجی شماره ۲ در ۴۵ درجه ساعت‌گرد از ورودی
• کد CD: خروجی شماره ۲ در ۱۳۵ درجه ساعت‌گرد از ورودی

وضعیت D؛ خروجی شماره ۱ در ۹۰ درجه ساعت‌گرد از ورودی

• کد DA: خروجی شماره ۲ در ۱۳۵ درجه پادساعت‌گرد از ورودی
• کد DB: خروجی شماره ۲ در ۴۵ درجه پادساعت‌گرد از ورودی
• کد DC: خروجی شماره ۲ در ۴۵ درجه ساعت‌گرد از ورودی
• کد DD: خروجی شماره ۲ در ۱۳۵ درجه ساعت‌گرد از ورودی

ابعاد نصب، موقعیت پورت‌ها و اتصالات پمپ پره ای دوبل انویکس 4525VQ

پمپ پره ای دوبل طرح ویکرز 4525VQ مانند سایر مدل‌های دوبل خانواده VQ، به دو پورت خروجی مستقل مجهز است. قطر پورت خروجی شماره ۱ (طبقه 45VQ) برابر 38.1 میلی‌متر و قطر پورت خروجی شماره ۲ (طبقه 25VQ) برابر 25.4 میلی‌متر است. این قطر نسبت به خروجی دوم پمپ دوبل 4520VQ بزرگ‌تر است، زیرا طبقه عقب در این مدل از سری 25VQ با ظرفیت جابجایی بالاتر استفاده می‌کند.

این پمپ با فلنج چهارپیچ SAE یا فلنج استاندارد قابل سفارش است. همچنین شفت خروجی در دو نوع تک‌خار و هزارخار (Spline) عرضه می‌شود و امکان انتخاب جهت چرخش راست‌گرد یا چپ‌گرد نیز وجود دارد. مانند سایر پمپ‌های خانواده VQ، پمپ پره ای دوبل انویکس 4525VQ در دو نوع فلنجی و پایه‌دار تولید می‌شود تا با نیازهای مختلف سیستم‌های هیدرولیکی سازگار باشد.

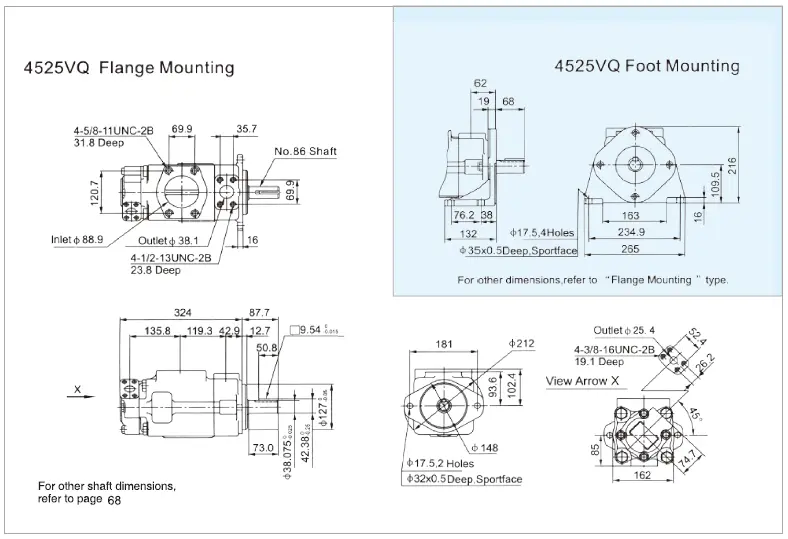

ابعاد نصب فلنجی (چپ) و پایه‌دار (راست) پمپ پره ای دوبل 4525VQ انویکس بر حسب میلی‌متر

ویژگی‌های پمپ پره ای دوبل انویکس 4525VQ

طبقه جلو و طبقه عقب این پمپ به‌ترتیب از کارتریج انویکس 45VQ و کارتریج انویکس 25VQ بهره می‌برند. هر دو کارتریج بر پایه طراحی متعادل Intra-Vane با روتور ده‌پره ساخته شده‌اند؛ معماری‌ای که فشار جانبی وارد بر بلبرینگ ها را کاهش می‌دهد و امکان کارکرد مداوم در شرایط کاری سنگین را فراهم می‌کند.

صفحات جانبی شناور در هر دو کارتریج، فشار و جریان روغن را به‌طور دقیق کنترل می‌کنند. به همین دلیل، حتی زمانی که هر دو طبقه به‌طور هم‌زمان تحت بار کامل قرار دارند، لقی روتور به‌صورت خودکار جبران شده و بازده حجمی پمپ در سطح بالایی حفظ می‌شود. همچنین استفاده از صفحات جانبی دومتالی، مقاومت در برابر سایش و دمای بالا را افزایش داده و به طول عمر پمپ کمک می‌کند.

یکی از مهم‌ترین مزایای این مدل، طراحی کارتریجی آن است. در صورت خرابی هر یک از طبقات، تنها کارتریج انویکس همان بخش تعویض می‌شود و نیازی به تعویض کل پمپ نیست. این ویژگی علاوه بر کاهش زمان توقف دستگاه، هزینه‌های تعمیر و نگهداری را نیز به‌طور قابل توجهی کاهش می‌دهد؛ مزیتی که برای این پمپ دو طبقه، در کاربردهای صنعتی سنگین اهمیت ویژه‌ای دارد.

کاربردهای صنعتی پمپ پره ای دوبل انویکس 4525VQ

چون هر دو طبقه این پمپ ظرفیت جابجایی بالایی دارند، معمولاً در سنگین‌ترین گروه ماشین‌آلات صنعتی به کار می‌رود؛ جایی که دو مدار مستقل، هر دو پرمصرف، باید هم‌زمان و بدون افت عملکرد کار کنند.

• دستگاه‌های دایکاست بزرگ‌مقیاس در ریخته‌گری تحت فشار قطعات سنگین فلزی، هم مدار تزریق مذاب و هم مدار بسته نگه‌داشتن قالب به دبی بالایی نیاز دارند. پمپ پره ای 4525VQ، با دو طبقه پرظرفیت خود، هر دو مدار را بدون نیاز به دو پمپ جداگانه تغذیه می‌کند.
• دستگاه‌های گیوتین صنعتی سنگین در برش ورق‌های ضخیم فلزی، مدار برش اصلی به فشار و دبی بالا نیاز دارد؛ مدار تنظیم فک نگه‌دارنده نیز باید هم‌زمان و مستقل کار کند. طبقه جلو و عقب این پمپ دوبل، دقیقاً همین دو نیاز سنگین را پوشش می‌دهند.
• صنایع دریایی و شناورهای صیادی در تجهیزات هیدرولیک روی عرشه شناورها، مثل وینچ‌های سنگین و بازوهای بارگیری، نیاز به دو مدار مستقل و پرقدرت باعث می‌شود پمپ پره ای دوبل انویکس 4525VQ گزینه مناسبی برای این صنعت باشد.
• پرس‌های فورج دوسیلندره سنگین در پرس‌هایی که دو سیلندر مستقل و هر دو با تناژ بالا کار می‌کنند، این پمپ دوبل نیاز به نصب دو پمپ جداگانه یا یک پمپ بسیار بزرگ‌تر را از بین می‌برد.
• دستگاه‌های تزریق پلاستیک بزرگ‌مقیاس در دستگاه‌ تزریق پلاستیک با قالب‌های بزرگ و وزن تزریق بالا، هم مرحله پرکردن سریع قالب و هم مرحله نگه‌داشت فشار نهایی به دبی قابل‌توجهی نیاز دارند. پمپ پره ای دوبل انویکس 4525VQ، با دو طبقه پرظرفیت خود، این دو مرحله را بدون افت سرعت سیکل پوشش می‌دهد.

لیست قیمت پمپ پره ای دوبل انویکس 4525VQ و راهنمای خرید

پیش از خرید پمپ پره ای دوبل انویکس 4525VQ، لازم است کد سفارش، دبی هر دو طبقه، فشار کاری، نوع شفت، نحوه نصب و موقعیت پورت‌های خروجی با مشخصات سیستم هیدرولیک مطابقت داشته باشد. از آنجا که این مدل برای کاربردهای صنعتی سنگین طراحی شده است، انتخاب صحیح مشخصات فنی علاوه بر افزایش راندمان، از استهلاک زودرس قطعات و هزینه‌های تعمیرات جلوگیری می‌کند.

برای دریافت لیست قیمت به‌روز پمپ پره ای دوبل انویکس 4525VQ، استعلام موجودی انبار و مشاوره فنی، با کارشناسان بهداد صنعت آشتیانی تماس بگیرید. کارشناسان فنی پیش از ثبت سفارش، مشخصات مدار هیدرولیک شامل دبی و فشار هر دو طبقه، نوع محرک و شرایط کاری دستگاه را بررسی می‌کنند تا مناسب‌ترین مدل برای کاربرد شما انتخاب شود.

سوالات متداول درباره پمپ پره ای دوبل انویکس 4525VQ

❓تفاوت پمپ پره ای دوبل انویکس 4525VQ با 4525V چیست؟

👈تفاوت اصلی این دو مدل در نوع کارتریج آن‌هاست.پمپ دوبل 4525VQ از کارتریج پنج‌تکه با صفحات جانبی شناور استفاده می‌کند که در مقایسه با کارتریج سه‌تکه پمپ پره ای دوبل انویکس 4525V، مقاومت بیشتری در برابر سایش داشته و در فشار و دورهای کاری بالاتر، بازده و طول عمر بیشتری ارائه می‌دهد.

❓آیا پمپ پره ای دوبل 4525VQ به موتور محرک قوی‌تری نسبت به 4520VQ نیاز دارد؟

👈بله. از آنجا که طبقه عقب 4525VQ از سری 25VQ با ظرفیت جابجایی بالاتر استفاده می‌کند، توان مصرفی این مدل نسبت به 4520VQ بیشتر است. بنابراین، توان موتور محرک باید بر اساس مجموع دبی، فشار کاری و راندمان هر دو طبقه محاسبه شود.

❓چرا حداکثر فشار طبقه جلو در پمپ 4525VQ کمتر از طبقه عقب است؟

👈طبقه جلو از سری 45VQ است که به دلیل ظرفیت جابجایی بالاتر، حداکثر فشار کاری کمتری نسبت به سری 25VQ دارد. به همین دلیل، طبقه جلو در بیشتر کدهای دبی تا 17.5 مگاپاسکال و طبقه عقب تا 21 مگاپاسکال فشار را تحمل می‌کند.

❓آیا هر دو طبقه پمپ 4525VQ باید همیشه به‌طور هم‌زمان تحت بار کامل کار کنند؟

👈خیر. عملکرد هر دو طبقه به طراحی مدار هیدرولیک بستگی دارد. در بسیاری از کاربردها می‌توان یکی از طبقات را در بخشی از سیکل کاری از مدار خارج (Unload) کرد تا توان مصرفی کاهش یافته و راندمان سیستم افزایش یابد.

❓آیا کارتریج پمپ پره ای دوبل انویکس 4525VQ به‌صورت جداگانه قابل تعویض است؟

👈بله. در صورت خرابی هر یک از دو طبقه، تنها کارتریج همان طبقه (45VQ یا 25VQ) تعویض می‌شود و نیازی به تعویض کامل پمپ نیست. این ویژگی هزینه تعمیرات را کاهش داده و زمان توقف دستگاه را به حداقل می‌رساند.

❓پمپ پره ای دوبل انویکس 4525VQ برای چه کاربردهایی مناسب است؟

👈این مدل برای سیستم‌های هیدرولیکی سنگین که هر دو مدار به دبی بالایی نیاز دارند، گزینه‌ای ایده‌آل است. از جمله کاربردهای رایج آن می‌توان به دستگاه‌های تزریق پلاستیک، پرس‌های هیدرولیک، ماشین‌آلات صنعتی، تجهیزات فولاد، ماشین‌آلات معدنی و سیستم‌های هیدرولیکی چندمداره اشاره کرد.
