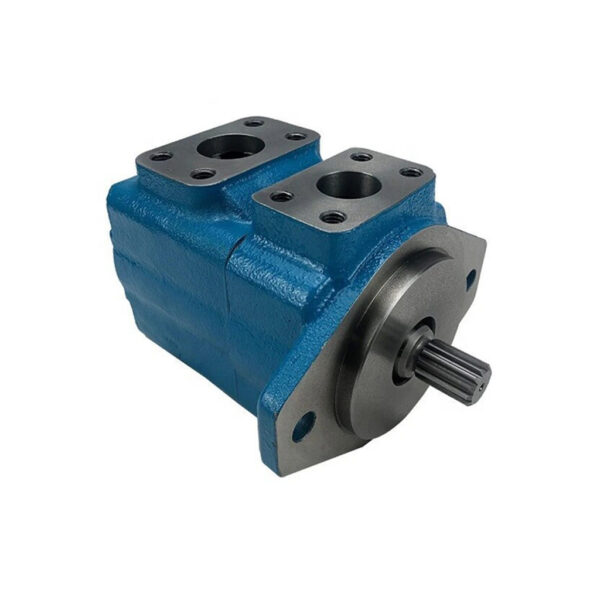

پمپ پره ای انویکس 45VQ، بزرگ‌ترین کارتریج انویکس 45VQ خانواده VQ را در خود جای می‌دهد. این مدل پمپ هیدرولیک پره ای بر پایه طرح ویکرز طراحی شده و ظرفیت جابجایی ۱۳۴ تا ۲۳۷ میلی‌لیتر بر دور را ارائه می‌کند؛ به همین دلیل، سقف ظرفیت آن (237 میلی‌لیتر بر دور) به طور محسوسی فراتر از سقف ظرفیت پمپ 35VQ (143 میلی‌لیتر بر دور) است.

مهندسان معمولاً این مدل را برای ماشین‌آلات صنعتی سنگین، تجهیزات موتوری پرقدرت و سیستم‌های کاری سنگین انتخاب می‌کنند، چون در این کاربردها حجم روغن بالا اهمیت بیشتری از فشار کاری بسیار بالا دارد.

با این حال، پمپ پره ای انویکس 45VQ نسبت به سه مدل کوچک‌تر خانواده، سقف فشار پایین‌تری دارد. کارشناسان طراحی مدار باید پیش از انتخاب پمپ 45VQ، این تفاوت را در نظر بگیرند. این مدل برای حجم جابجایی بالا و فشار متوسط بهینه شده است. در مقابل، پمپ‌های 20VQ و 25VQ تا فشار کامل ۲۱ مگاپاسکال را نیز پشتیبانی می‌کنند.

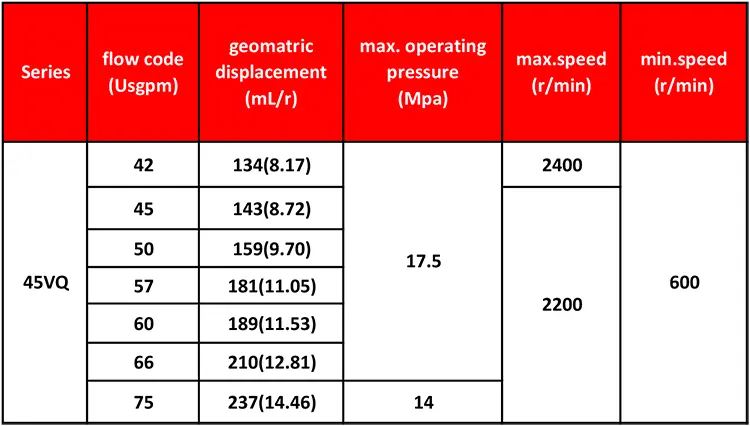

جدول مشخصات فنی و دبی بالای پمپ پره ای 45VQ انویکس

پمپ پره ای انویکس 45VQ، مانند سایر پمپ‌های کارتریجی این خانواده، با کد دبی مشخص می‌شود؛ این عدد معادل دبی نامی بر حسب گالن آمریکایی در دقیقه (USgpm) در دور ۱۲۰۰ و فشار پشتی ۰.۶۹ مگاپاسکال است. با این حال، دبی بالای پمپ 45VQ نسبت به بقیه خانواده VQ، دقیقاً همان ویژگی‌ای است که آن را برای ماشین‌آلات صنعتی سنگین و تجهیزات موتوری پرقدرت به گزینه اول تبدیل می‌کند.

حداقل دور مجاز: ۶۰۰ دور بر دقیقه برای تمام کدهای دبی

همان‌طور که در مقدمه اشاره شد، حداکثر فشار مجاز در تمام رده 45VQ برابر با ۱۷.۵ مگاپاسکال است. این مقدار در بزرگ‌ترین کد دبی، یعنی ۷۵ گالن، به ۱۴ مگاپاسکال کاهش پیدا می‌کند. بنابراین، اگر ماشین‌آلات صنعتی سنگین شما به دبی بالا و فشار کامل ۲۱ مگاپاسکال نیاز دارند، پمپ هیدرولیک پره‌ای انویکس 45VQ به‌تنهایی پاسخگوی این نیاز نخواهد بود. در چنین شرایطی، باید از پمپ های دوبل برای مدار هیدرولیک استفاده کنید.

ابعاد پورت و گزینه‌های نصب پمپ پره ای 45VQ انویکس

پمپ طرح ویکرز انویکس 45VQ مانند سایر پمپ‌های پره‌ای این خانواده، در دو نوع فلنجی (Flange Mounting) و پایه‌دار (Foot Mounting) عرضه می‌شود. به همین دلیل، کاربران می‌توانند مدل مناسب را متناسب با فضای نصب در دستگاه‌های صنعتی سنگین انتخاب کنند.

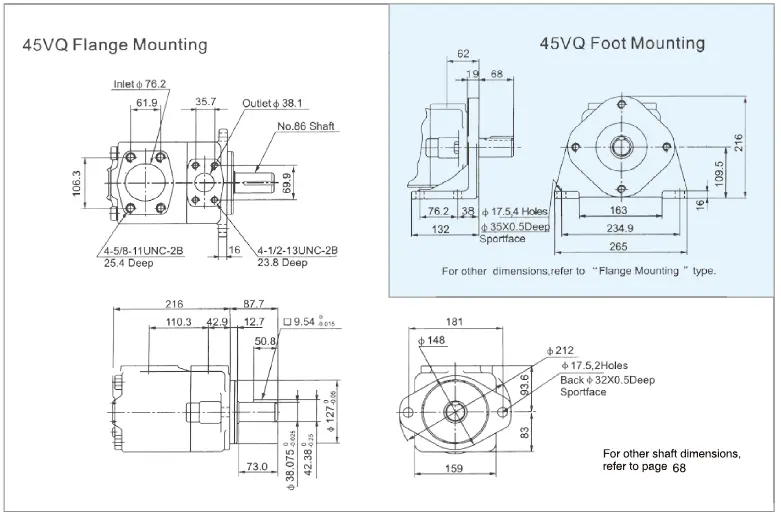

ابعاد نصب فلنجی (چپ) و پایه‌دار (راست) پمپ پره ای 45VQ انویکس بر حسب میلی‌متر

قطر پورت ورودی (Inlet) این مدل ۷۶.۲ میلی‌متر است که بزرگ‌ترین پورت ورودی در کل خانواده تک‌مرحله‌ای VQ محسوب می‌شود؛ چون دبی مکشی بالای این پمپ کارتریجی، به مسیر ورودی بزرگ‌تری برای جلوگیری از افت فشار مکش نیاز دارد. قطر پورت خروجی (Outlet) نیز ۳۸.۱ میلی‌متر است. اتصال پورت‌ها به‌صورت فلنج SAE یا بدون علامت (No-marking) در دسترس است و برای شفت خروجی نیز دو گزینه کلاووی تک یا اسپلاین قابل انتخاب است. موقعیت پورت خروجی می‌تواند روبروی ورودی، ۹۰ درجه پادساعت‌گرد یا ساعت‌گرد نسبت به ورودی، یا هم‌راستا با آن باشد و جهت چرخش پمپ نیز راست‌گرد یا چپ‌گرد قابل سفارش است.

با توجه به قطر پورت ورودی بزرگ ۴۵VQ، ظرفیت فیلتر مکش و قطر خط لوله ورودی مدار شما باید متناسب با این حجم عبوری انتخاب شود؛ در غیر این صورت، افت فشار مکش می‌تواند به آسیب زودرس کارتریج منجر شود.

مقایسه پمپ 45VQ با 35VQ؛ کدام مدل را انتخاب کنیم؟

چه زمانی 45VQ از 35VQ بهتر عمل می‌کند؟

اگر نیاز دبی مدار شما بالاتر از سقف ظرفیت جابجایی پمپ پره ای 35VQ (حداکثر ۱۴۳ میلی‌لیتر بر دور در کد ۴۵) است، پمپ پره ای انویکس 45VQ تنها گزینه رده تک‌مرحله‌ای است که همین ظرفیت را با شروع از ۱۳۴ میلی‌لیتر بر دور پوشش می‌دهد. با این حال، پیش از این انتخاب باید به فشار کاری مدار هم توجه کرد؛ چون سقف فشار 45VQ (حداکثر ۱۷.۵ مگاپاسکال) از 35VQ (تا ۲۱ مگاپاسکال در بیشتر کدها) پایین‌تر است.

اگر مدار من هم به دبی بالا و هم به فشار کامل نیاز دارد چه؟

در این حالت، ماندن در بالاترین کدهای دبی 35VQ (تا کد ۳۸، با فشار کامل ۲۱ مگاپاسکال) معمولاً منطقی‌تر از عبور زودهنگام به 45VQ است. اما اگر ماشین‌آلات صنعتی سنگین شما به هر دو ویژگی دبی بسیار بالا و فشار بالا  به‌طور هم‌زمان نیاز دارد، بهتر است به‌جای فشار آوردن روی یک پمپ تک‌، پمپ های دوبل این خانواده مثل پمپ پره ای انویکس 4525VQ را بررسی کنید که ظرفیت جابجایی بالا را با فشار مجزا برای هر طبقه ترکیب می‌کند.

برای درک بهتر نحوه عملکرد داخلی این خانواده پمپ کارتریجی و تفاوتش با پمپ‌های دنده‌ای، می‌توانید پمپ پره ای چیست؟ را هم مطالعه کنید.

کاربردهای صنعتی پمپ پره ای 45VQ

طرح ویکرز 45VQ به دلیل دبی بالا و مقاومت مناسب در برابر سایش و دماهای بالا، بیشتر در سه گروه از ماشین‌آلات صنعتی سنگین کاربرد دارد:

• پرس‌های فورج و پرس‌های سنگین فلزکاری در این تجهیزات موتوری پرقدرت، فاز رفت سریع سیلندر اصلی به حجم روغن بسیار بالایی نیاز دارد؛ بنابراین ظرفیت جابجایی ۱۳۴ تا ۲۳۷ میلی‌لیتر بر دور این پمپ، زمان سیکل را بدون نیاز به چند پمپ موازی کوتاه می‌کند.
• ماشین‌آلات معدنی و راهسازی سنگین در سیستم‌های کاری سنگین با محرکه موتور احتراقی (نه الکتروموتور)، دبی بالای این پمپ کارتریجی امکان تغذیه هم‌زمان چند اکچویتور بزرگ را فراهم می‌کند، در حالی که فشار متوسط ۱۷.۵ مگاپاسکالی آن برای اکثر مدارهای این نوع ماشین‌آلات کافی است.
• یونیت‌های هیدرولیک مرکزی کارخانه در کارخانه‌هایی که چند ایستگاه پرمصرف باید همزمان و پیوسته تغذیه شوند، پمپ پره ای 45VQ انویکس به‌عنوان منبع اصلی پاورپک، بار سنگینی از مدار را بدون افت محسوس بازده حجمی تحمل می‌کند.

پیش از خرید پمپ پره ای انویکس 45VQ با کارشناسان فنی مشورت کنید

پمپ پره‌ای انویکس طرح ویکرز 45VQ بیشتر در ماشین‌آلات صنعتی سنگین و تجهیزات موتوری پرقدرت کاربرد دارد. انتخاب کد دبی مناسب، در بازه ۴۲ تا ۷۵ گالن، به فشار واقعی مدار بستگی دارد. انتخاب نادرست این کد می‌تواند به سایش زودرس کارتریج یا افت عملکرد دستگاه منجر شود. به همین دلیل، پیش از ثبت سفارش، مشخصات مدار شامل فشار کاری، دبی موردنیاز و نوع محرکه را از طریق تماس با کارشناسان فنی بهداد صنعت مطرح کنید. آن‌ها بر اساس شرایط کاری، مناسب‌ترین کد سفارش را پیشنهاد می‌دهند.

اگر پمپ 45VQ فعلی شما در ماشین‌آلات سنگین با افت فشار مکش یا سایش زودرس مواجه شده است، لازم نیست بلافاصله پمپ نو خریداری کنید. ابتدا از تیم تعمیر پمپ پره ای بخواهید وضعیت کارتریج را بررسی کند. در بسیاری از موارد، تعویض کارتریج مشکل را برطرف می‌کند و هزینه تعمیر نیز کمتر از تعویض کامل پمپ خواهد بود.

سوالات متداول درباره پمپ پره ای 45VQ انویکس

❓چرا فشار حداکثر 45VQ (۱۷.۵ مگاپاسکال) از 35VQ (۲۱ مگاپاسکال) کمتر است؟

👈ظرفیت جابجایی هندسی 45VQ حتی در کوچک‌ترین کد آن، یعنی ۱۳۴ میلی‌لیتر بر دور، از بزرگ‌ترین کد 35VQ نیز بیشتر است. به همین دلیل، سازنده از همان ابتدا سقف فشار مجاز را پایین‌تر تعیین کرده است. این تصمیم به حفظ عمر کارتریج در حجم جابجایی بالا کمک می‌کند.

❓پمپ پره ای 45VQ چه تفاوتی با پمپ 45V دارد؟

👈پمپ 45VQ از کارتریج پنج‌تکه با صفحات جانبی شناور استفاده می‌کند. این طراحی در مقایسه با کارتریج سه‌تکه پمپ پره‌ای انویکس 45V، مقاومت بیشتری در برابر سایش و دماهای بالا ایجاد می‌کند. همچنین، عمر کاری پمپ را در تجهیزات موتوری پرقدرت افزایش می‌دهد.

❓اگر مدار من هم به دبی بالا و هم به فشار ۲۱ مگاپاسکال نیاز دارد چه باید کرد؟

👈در این شرایط، یک پمپ تک 45VQ پاسخگوی نیاز مدار نیست. برای تأمین دبی موردنیاز، باید از پمپ‌های دوبل این خانواده یا چند پمپ موازی در طراحی مدار استفاده کنید.

❓آیا برای 45VQ فیلتر مکش مخصوصی لازم است؟

👈فیلتراسیون استاندارد برای روغن هیدرولیک کافی است. با این حال، قطر بزرگ پورت ورودی (۷۶.۲ میلی‌متر) و دبی بالای این پمپ کارتریجی، انتخاب فیلتر مکش با ظرفیت مناسب را ضروری می‌کند. این انتخاب از افت فشار در مسیر مکش جلوگیری می‌کند.

❓پمپ 45VQ در ماشین‌آلات با محرکه دیزل هم قابل استفاده است؟

👈بله، این مدل برای سیستم‌های کاری سنگین با محرکه موتور احتراقی نیز گزینه مناسبی است. با این حال، دبی خروجی پمپ با افزایش یا کاهش دور واقعی محرکه تغییر می‌کند.
