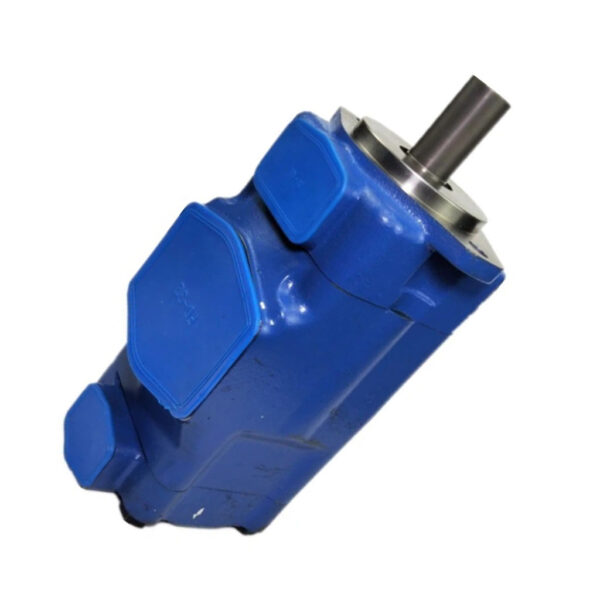

پمپ پره ای دوبل انویکس 4520VQ، بزرگ‌ترین و کوچک‌ترین کارتریج‌های خانواده VQ را در یک بدنه واحد ترکیب می‌کند. طبقه جلو این مدل از پمپ تک 45VQ و طبقه عقب آن از پمپ تک 20VQ ساخته شده است. این پمپ کارتریجی، مثل بقیه اعضای پمپ پره ای انویکس، از نوع جابجایی مثبت و خودمکش است و بر پایه طرح ویکرز طراحی شده است.

این ترکیب معمولاً برای دستگاه‌هایی به کار می‌رود که مدار اصلی‌شان به حجم روغن بسیار بالایی نیاز دارد، اما در کنار آن یک مدار کوچک و کاملاً مستقل هم باید تغذیه شود؛ مثل مدار فرمان، پایلوت یا کنترلی. چون مدار اصلی و مدار فرعی در این کاربردها معمولاً هیچ ارتباط عملکردی ندارند، نیازی نیست دبی دو طبقه به هم نزدیک باشد.

قطر پورت ورودی مشترک این مدل ۸۸.۹ میلی‌متر است؛ دقیقاً برابر با ورودی پمپ دوبل 4525VQ، چون هر دو از همان کارتریج بزرگ رده 45VQ در طبقه جلو استفاده می‌کنند. وزن کل پمپ نیز ۴۶ کیلوگرم است.

با مطالعه مقاله “آشنایی با پمپ هیدرولیک در 1 دقیقه” می‌توانید در کوتاه‌ترین زمان، شناخت مناسبی از عملکرد این قطعه مهم پیدا کنید. پس از آن، برای بررسی دقیق مدل‌ها و انتخاب گزینه مناسب، حتماً به بخش محصولات پمپ هیدرولیک ما مراجعه نمایید.



جدول مشخصات فنی پمپ پره ای دوبل انویکس 4520VQ

طبق کاتالوگ رسمی Model Designation شرکت Ningbo NVICKS Hydraulic، طبقه جلو این پمپ از رده 45VQ و طبقه عقب آن از رده 20VQ ساخته می‌شود. مشخصات فنی هر طبقه، دقیقاً با مدل تک هم‌نامش برابر است؛ جدول کامل کدهای دبی، ظرفیت جابجایی و فشار حداکثر هر دو طبقه را در ادامه می‌بینید.

نکته مهم در این جدول، تفاوت حداکثر فشار کاری دو طبقه پمپ است. طبقه جلو (45VQ) به دلیل دبی و ظرفیت جابجایی بالاتر، حداکثر تا 17.5 مگاپاسکال کار می‌کند و در بزرگ‌ترین کد دبی این مقدار به 14 مگاپاسکال می‌رسد. در مقابل، طبقه عقب (20VQ) در بیشتر کدهای دبی تا 21 مگاپاسکال فشار را تحمل می‌کند. بنابراین هنگام انتخاب این مدل، باید فشار کاری هر مدار را به‌صورت مستقل بررسی کنید تا ظرفیت هر طبقه با نیاز واقعی سیستم هیدرولیک مطابقت داشته باشد.



مقایسه پمپ دوبل 4520VQ با 4525VQ و 3520VQ

چرا پمپ دوبل 4520VQ را به‌جای 4525VQ انتخاب کنیم؟

اگر مدار فرعی دستگاه شما دبی بالایی نیاز ندارد و تنها وظیفه تغذیه مدارهایی مانند فرمان هیدرولیک یا پایلوت را بر عهده دارد، پمپ دوبل 4525VQ  انتخابی اقتصادی‌تر است. در این مدل، طبقه عقب از سری 20VQ استفاده می‌کند که توان کمتری از موتور دریافت می‌کند. در مقابل، پمپ دوبل 4525VQ به طبقه عقب 25VQ مجهز است و برای مدارهای فرعی با دبی و توان بالاتر گزینه مناسب‌تری محسوب می‌شود.

چرا پمپ دوبل 4520VQ را به‌جای 3520VQ انتخاب کنیم؟

اگر مدار اصلی سیستم به دبی بیشتری نسبت به ظرفیت سری 35VQ نیاز دارد، پمپ دوبل 4520VQ انتخاب مناسب‌تری خواهد بود. در این مدل، طبقه اصلی از سری 45VQ استفاده می‌کند و دبی بالاتری نسبت به پمپ دوبل 3520VQ تأمین می‌کند. در مقابل، طبقه عقب در هر دو مدل از سری 20VQ است؛ بنابراین تفاوت اصلی این دو پمپ، ظرفیت و دبی طبقه اصلی آن‌هاست.

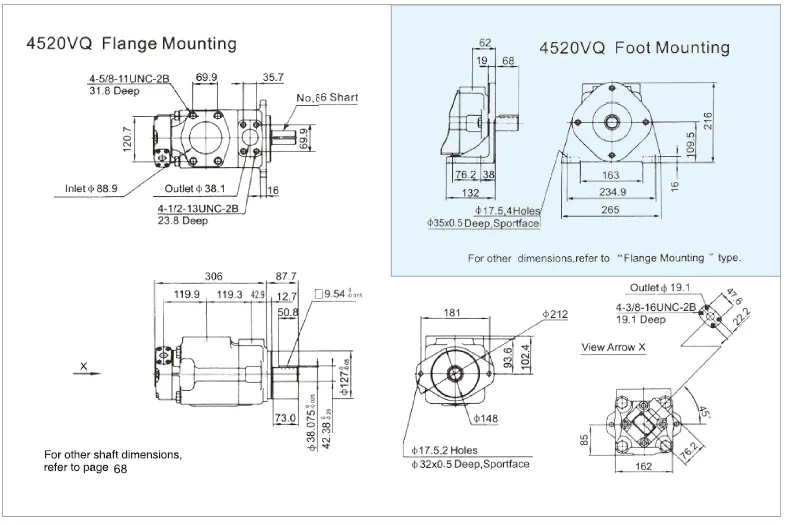

ابعاد نصب، موقعیت پورت‌ها و اتصالات پمپ پره ای دوبل انویکس 4520VQ

• این پمپ، مثل بقیه مدل‌های دوبل خانواده VQ، دو پورت خروجی مستقل دارد.
• قطر خروجی شماره ۱ (طبقه جلو، سری 45VQ) برابر ۳۸.۱ میلی‌متر است. قطر خروجی شماره ۲ (طبقه عقب، سری 20VQ) برابر ۱۹.۱ میلی‌متر است؛ هر دو عدد دقیقاً با پورت خروجی مدل‌های تک هم‌نامشان یکسان است.
• اتصال پورت‌ها به‌صورت فلنج SAE چهارپیچ یا بدون علامت در دسترس است.
• برای شفت خروجی، گزینه کلاووی تک (تک خار) یا اسپلاین (هزار خار) قابل انتخاب است.
• جهت چرخش نیز راست‌گرد یا چپ‌گرد سفارش داده می‌شود.
• مانند بقیه خانواده VQ، این مدل هم در دو حالت فلنجی و پایه‌دار عرضه می‌شود.

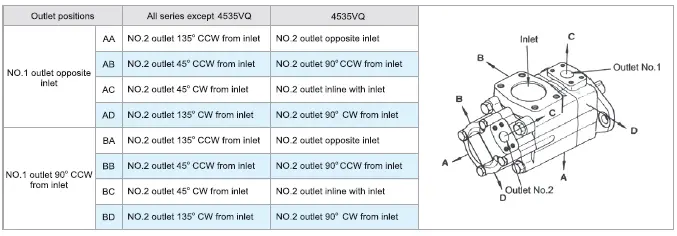

موقعیت‌ پورت های خروجی (Outlet Positions) پمپ پره ای دوبل انویکس 4520VQ

سفارش این مدل هم به یک کد دوحرفی برای تعیین زاویه دو خروجی نیاز دارد. حرف اول، موقعیت خروجی شماره ۱ را نسبت به ورودی نشان می‌دهد؛ حرف دوم، موقعیت خروجی شماره ۲ را مشخص می‌کند.

در حالت‌های A؛ خروجی شماره ۱ روبروی ورودی

• کد AA: خروجی شماره ۲ در ۱۳۵ درجه پادساعت‌گرد از ورودی
• کد AB: خروجی شماره ۲ در ۴۵ درجه پادساعت‌گرد از ورودی
• کد AC: خروجی شماره ۲ در ۴۵ درجه ساعت‌گرد از ورودی
• کد AD: خروجی شماره ۲ در ۱۳۵ درجه ساعت‌گرد از ورودی

و حالت‌های B؛ خروجی شماره ۱ در ۹۰ درجه پادساعت‌گرد از ورودی

• کد BA: خروجی شماره ۲ در ۱۳۵ درجه پادساعت‌گرد از ورودی
• کد BB: خروجی شماره ۲ در ۴۵ درجه پادساعت‌گرد از ورودی
• کد BC: خروجی شماره ۲ در ۴۵ درجه ساعت‌گرد از ورودی
• کد BD: خروجی شماره ۲ در ۱۳۵ درجه ساعت‌گرد از ورودی

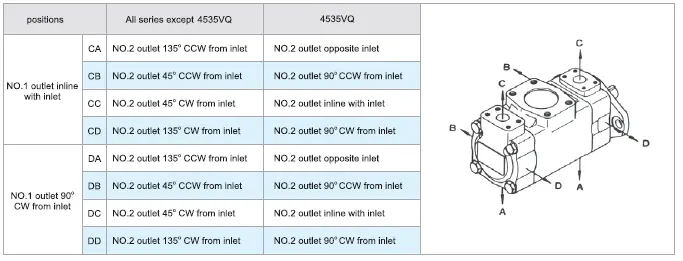

حالت‌ های C؛ خروجی شماره ۱ هم‌راستا با ورودی

• کد CA: خروجی شماره ۲ در ۱۳۵ درجه پادساعت‌گرد از ورودی
• کد CB: خروجی شماره ۲ در ۴۵ درجه پادساعت‌گرد از ورودی
• کد CC: خروجی شماره ۲ در ۴۵ درجه ساعت‌گرد از ورودی
• کد CD: خروجی شماره ۲ در ۱۳۵ درجه ساعت‌گرد از ورودی

همچنین حالت‌های D؛ خروجی شماره ۱ در ۹۰ درجه ساعت‌گرد از ورودی

• کد DA: خروجی شماره ۲ در ۱۳۵ درجه پادساعت‌گرد از ورودی
• کد DB: خروجی شماره ۲ در ۴۵ درجه پادساعت‌گرد از ورودی
• کد DC: خروجی شماره ۲ در ۴۵ درجه ساعت‌گرد از ورودی
• کد DD: خروجی شماره ۲ در ۱۳۵ درجه ساعت‌گرد از ورودی

این ۱۶ حالت، تمام ترکیب‌های ممکن برای زاویه دو خروجی پمپ پره ای دوبل انویکس 4520VQ را پوشش می‌دهند.

ویژگی‌های پمپ پره ای دوبل انویکس 4520VQ

پمپ هیدرولیک پره ای دوبل انویکس 4520VQ برای مدارهایی طراحی شده است که به دو دبی متفاوت به‌صورت هم‌زمان نیاز دارند. این مدل با ترکیب یک کارتریج 45VQ برای مدار اصلی و یک کارتریج 20VQ برای مدار فرعی، امکان تأمین مستقل هر دو مدار را در یک بدنه فراهم می‌کند. طراحی کارتریجی، عملکرد پایدار، صدای کم و سرویس آسان، این پمپ را به گزینه‌ای مناسب برای ماشین‌آلات صنعتی تبدیل کرده است.

ویژگی‌های اصلی این مدل عبارت‌اند از:

• تأمین هم‌زمان دو مدار هیدرولیکی مستقل با یک پمپ دوبل
• استفاده از کارتریج 45VQ برای دبی بالای مدار اصلی و 20VQ برای مدار فرعی
• روتور ده‌پره با طراحی متعادل Intra-Vane برای عملکرد یکنواخت و کاهش ضربان جریان
• صفحات جانبی شناور که لقی روتور را به‌صورت خودکار جبران کرده و بازده حجمی را حتی در فشارهای بالا حفظ می‌کنند
• صفحات جانبی دومتالی با مقاومت بالا در برابر سایش و افزایش طول عمر کارتریج
• صدای کارکرد پایین و لرزش کمتر نسبت به بسیاری از پمپ‌های هم‌رده
• تعمیر و نگهداری آسان؛ در صورت خرابی، تنها کارتریج پمپ پره ای انویکس تعویض می‌شود و نیازی به باز کردن کامل پمپ نیست. این موضوع زمان توقف دستگاه و هزینه تعمیرات را به میزان قابل توجهی کاهش می‌دهد.
• مناسب برای ماشین‌آلاتی که به یک مدار اصلی پرقدرت و یک مدار فرعی با دبی کمتر نیاز دارند.

نکته مهم: پیش از انتخاب این مدل، دبی موردنیاز مدار فرعی را بررسی کنید. در پمپ 4520VQ، طبقه دوم از سری 20VQ است و ظرفیت کمتری نسبت به طبقه اصلی دارد. اگر هر دو مدار دستگاه به دبی بالایی نیاز دارند، انتخاب مدل‌های بزرگ‌تر این خانواده می‌تواند گزینه مناسب‌تری باشد.

کاربردهای صنعتی پمپ پره ای دوبل انویکس 4520VQ

پمپ کارتریجی دوبل انویکس 4520VQ، ترکیبی از یک طبقه پرقدرت و یک طبقه سبک است؛ به همین دلیل بیشتر در ماشین‌آلات سنگینی به کار می‌رود که مدار اصلی و مدار فرمان یا کنترلی، کاملاً از هم جدا عمل می‌کنند. برای آشنایی کامل‌تر با نحوه عملکرد این نوع پمپ‌ها، مقاله پمپ پره ای چیست؟ راهنمای خوبی است.

• تجهیزات میادین نفت و گاز در دستگاه‌های حفر چاه نفت و تجهیزات دوار این صنعت، طبقه جلو (45VQ) جریان اصلی روغن‌کاری یا هیدرولیک را تأمین می‌کند؛ طبقه عقب (20VQ) نیز می‌تواند مدار کنترلی یا ابزار دقیق را مستقل تغذیه کند، بدون آنکه نوسان فشار مدار اصلی روی آن اثر بگذارد.
• پرس‌های فورج با مدار فرمان مستقل در پرس‌های سنگین فلزکاری، فاز رفت سریع سیلندر اصلی به حجم روغن بسیار بالایی نیاز دارد. طبقه جلوی این پمپ دوبل، دقیقاً همین نیاز را تأمین می‌کند؛ در همان حال، طبقه عقب کوچک، مدار تنظیم قالب یا فرمان دستگاه را جدا از مدار پرقدرت اصلی تغذیه می‌کند.
• ماشین‌آلات معدنی و راهسازی سنگین در این تجهیزات، مدار حرکتی اصلی (اغلب با محرکه دیزلی) و مدار فرمان باید کاملاً مستقل از هم کار کنند. پمپ پره ای طرح ویکرز 4520VQ، با طبقه بزرگ و کوچک خود، دقیقاً همین دو نیاز را در یک بدنه پوشش می‌دهد.

برای دیدن سایر گزینه‌های این خانواده و مقایسه آن‌ها با یکدیگر، محصولات پمپ پره ای انویکس را هم می‌توانید مشاهده کنید.



خرید پمپ پره ای دوبل انویکس 4520VQ

پیش از خرید پمپ پره ای دوبل انویکس 4520VQ، بهتر است کد سفارش، دبی هر طبقه و فشار کاری سیستم هیدرولیک به‌دقت بررسی شود تا پمپ کاملاً متناسب با نیاز دستگاه انتخاب گردد. انتخاب صحیح کد دبی، علاوه بر افزایش راندمان، از استهلاک زودرس کارتریج و کاهش عمر پمپ جلوگیری می‌کند. برای دریافت قیمت روز، استعلام موجودی و انتخاب مناسب‌ترین مدل، با کارشناسان فنی بهداد صنعت تماس بگیرید.



سوالات متداول درباره پمپ پره ای دوبل انویکس 4520VQ

❓تفاوت پمپ پره ای دوبل انویکس 4520VQ با 4520V چیست؟

👈تفاوت اصلی این دو مدل در نوع کارتریج آن‌هاست. پمپ 4520VQ از کارتریج پنج‌تکه با صفحات جانبی شناور استفاده می‌کند که نسبت به پمپ 4520V کارتریج سه‌تکه سری V، مقاومت بیشتری در برابر سایش داشته و در فشار و دورهای کاری بالاتر، بازده و طول عمر بیشتری ارائه می‌دهد.

❓چرا حداکثر فشار طبقه جلو در پمپ 4520VQ کمتر از طبقه عقب است؟

👈زیرا طبقه جلو از سری 45VQ است که به دلیل ظرفیت جابجایی بالاتر، حداکثر فشار کاری کمتری نسبت به سری 20VQ دارد. به همین دلیل، طبقه جلو در بیشتر کدهای دبی تا 17.5 مگاپاسکال و طبقه عقب تا 21 مگاپاسکال کار می‌کند.

❓آیا طبقه کوچک پمپ 4520VQ تحت تأثیر بار طبقه بزرگ قرار می‌گیرد؟

👈خیر. هر دو کارتریج به‌صورت مستقل عمل می‌کنند و مدارهای هیدرولیکی جداگانه‌ای را تغذیه می‌کنند. بنابراین، افزایش فشار یا بار روی طبقه 45VQ تأثیری بر عملکرد طبقه 20VQ نخواهد داشت.

❓برای راه‌اندازی پمپ پره ای دوبل انویکس 4520VQ به چه توان موتوری نیاز است؟

👈توان موتور باید بر اساس مجموع دبی، فشار کاری و راندمان هر دو طبقه محاسبه شود. از آنجا که طبقه 45VQ بیشترین توان را مصرف می‌کند، انتخاب موتور مناسب باید با توجه به شرایط کاری هر دو مدار انجام شود.

❓آیا کارتریج پمپ پره ای دوبل انویکس 4520VQ به‌صورت جداگانه قابل تعویض است؟

👈بله. در صورت خرابی هر یک از دو طبقه، تنها کارتریج همان طبقه (45VQ یا 20VQ) تعویض می‌شود و نیازی به تعویض کامل پمپ نیست. این ویژگی باعث کاهش هزینه تعمیرات و کوتاه‌تر شدن زمان توقف دستگاه می‌شود.

❓پمپ پره ای دوبل انویکس 4520VQ برای چه ماشین‌آلاتی مناسب است؟

👈این مدل برای ماشین‌آلاتی مناسب است که به یک مدار اصلی با دبی بالا و یک مدار فرعی با دبی کمتر نیاز دارند. از جمله کاربردهای رایج آن می‌توان به دستگاه‌ تزریق پلاستیک، پرس‌های هیدرولیک، ماشین‌آلات صنعتی، تجهیزات راه‌سازی و سیستم‌های هیدرولیکی چندمداره اشاره کرد.
