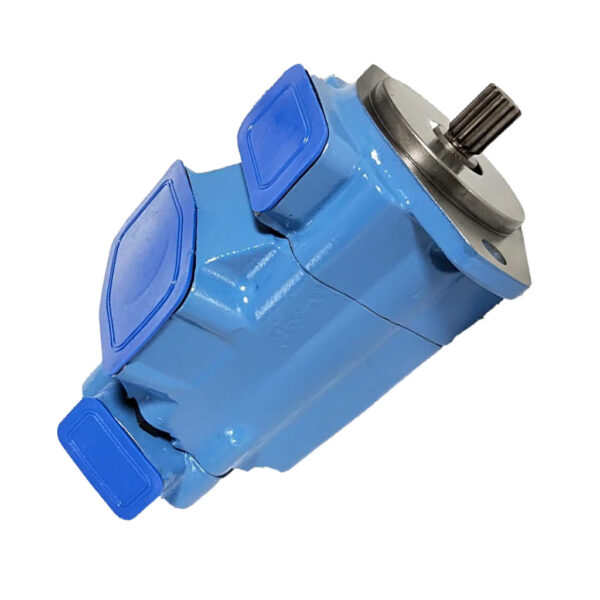

پمپ پره ای دوبل انویکس 3520VQ ، کارتریج پرظرفیت پمپ تک 35VQ را در طبقه جلو با کارتریج کوچک‌تر پمپ تک 20VQ در طبقه عقب ترکیب می‌کند. بر همین اساس، فاصله زیادی بین ظرفیت دو طبقه ایجاد می‌شود؛ دقیقاً همین فاصله است که 3520VQ را از مدل کوچک‌تر خانواده، یعنی 2520VQ، متمایز می‌کند.

قطر پورت ورودی مشترک این مدل ۷۶.۲ میلی‌متر است؛ عددی بزرگ‌تر از ورودی 2520VQ، چون طبقه جلوی آن دبی مکشی بیشتری نیاز دارد. وزن کل پمپ نیز ۳۳ کیلوگرم است. این پمپ کارتریجی دوبل، مثل بقیه خانواده VQ، بر پایه طرح ویکرز ساخته شده است.



ویژگی‌های پمپ پره ای دوبل انویکس 3520VQ

بدنه این پمپ، مثل بقیه مدل‌های دوبل خانواده VQ، از ۱۶ قطعه اصلی تشکیل شده است. مهم‌ترین این قطعات، کارتریج جلو (مدل 35VQ) و کارتریج عقب (مدل 20VQ) هستند.

از نظر طراحی داخلی، هر دو کارتریج این پمپ روی همان اصل Intra-vane متعادل با روتور ده‌پره ساخته شده‌اند. این طراحی، برخلاف پمپ‌های پره‌ای ساده‌تر، فشار جانبی اضافی روی بلبرینگ ها وارد نمی‌کند؛ در نتیجه، حتی زیر بار سنگین طبقه جلو، عمر بلبرینگ ها کوتاه نمی‌شود.

نکته دیگر، صفحات جانبی شناور هر دو کارتریج است. این صفحات به‌طور خودکار لقی روتور را جبران می‌کنند و باعث می‌شوند بازده حجمی پمپ، حتی در فشار بالای طبقه جلو، پایدار بماند. علاوه بر این، جنس دومتالی صفحات جانبی، مقاومت در برابرسایش و دمای بالا را افزایش می‌دهد؛ به همین دلیل، پمپ کارتریجی دوبل انویکس 3520VQ در کاربردهای صنعتی سنگین مثل فولاد هم عمر کاری قابل‌قبولی دارد.

همچنین این پمپ دوبل، همان کیفیت کارتریج انویکس پنج‌تکه را در هر دو طبقه دارد.

برای آشنایی بیشتر با نحوه عملکرد این پمپ‌های پره ای،مقاله  پمپ پره ای چیست؟ را هم می‌توانید مطالعه کنید.



جدول مشخصات فنی پمپ پره ای دوبل انویکس 3520VQ

طبقه جلو این پمپ از مدل 35VQ و طبقه عقب آن از مدل 20VQ ساخته می‌شود. بنابراین مشخصات فنی هر طبقه، دقیقاً با مدل تک هم‌نامش برابر است.

طبقه جلو (کارتریج سمت شفت، مدل 35VQ): کدهای دبی مجاز این طبقه عبارت‌اند از ۲۱، ۲۵، ۳۰، ۳۲، ۳۵، ۳۸، ۴۲ و ۴۵ گالن. ظرفیت جابجایی هندسی آن بین ۶۷ تا ۱۴۳ میلی‌لیتر بر دور قرار دارد. فشار حداکثر در کدهای ۲۱ تا ۳۸ برابر ۲۱ مگاپاسکال است؛ اما در کد ۴۵ به ۱۴ مگاپاسکال کاهش می‌یابد.

طبقه عقب (کارتریج سمت کاور، مدل 20VQ): کدهای دبی مجاز این طبقه عبارت‌اند از ۲، ۳، ۴، ۵، ۶، ۷، ۸، ۹، ۱۰، ۱۱، ۱۲ و ۱۴ گالن. ظرفیت جابجایی هندسی آن بین ۷ تا ۴۵ میلی‌لیتر بر دور قرار دارد. فشار این طبقه تا کد ۱۱ برابر ۲۱ مگاپاسکال باقی می‌ماند و در کدهای ۱۲ و ۱۴ به ترتیب به ۱۶ و ۱۴ مگاپاسکال می‌رسد.

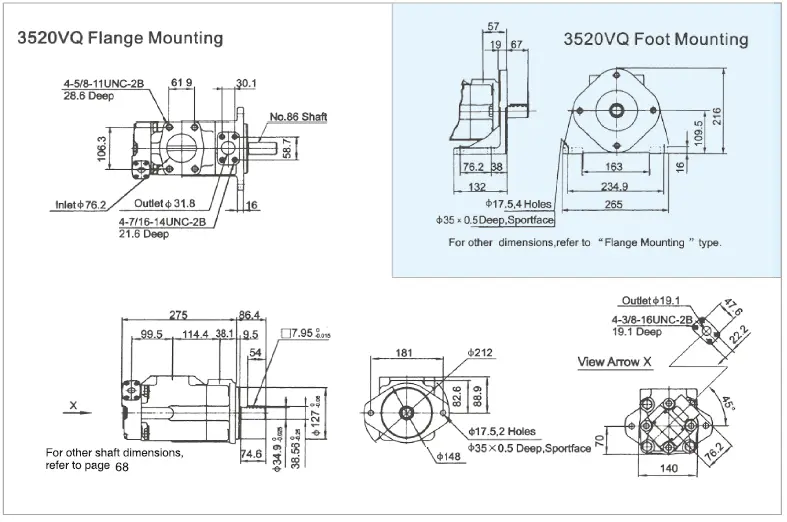

پورت‌های خروجی و گزینه‌های نصب پمپ پره ای دوبل انویکس 3520VQ

این پمپ خانواده پمپ پره ای انویکس، مانند سایر مدل‌های دوبل سری VQ، دارای دو پورت خروجی مستقل است. قطر پورت خروجی شماره ۱ (طبقه جلو، مدل 35VQ) برابر با ۳۱.۸ میلی‌متر و قطر پورت خروجی شماره ۲ (طبقه عقب، مدل 20VQ) برابر با ۱۹.۱ میلی‌متر است. این ابعاد دقیقاً با قطر پورت خروجی مدل‌های تک‌پمپ هم‌رده خود مطابقت دارند.

اتصال پورت‌ها نیز بسته به سفارش، به‌صورت فلنج SAE چهارپیچ یا بدون فلنج ارائه می‌شود.

شفت خروجی این پمپ در دو نوع تک‌خار و هزارخار قابل سفارش است. همچنین امکان انتخاب جهت چرخش به‌صورت راست‌گرد یا چپ‌گرد وجود دارد. این مدل نیز مانند سایر پمپ‌های خانواده VQ، در دو نوع فلنجی و پایه‌دار عرضه می‌شود.

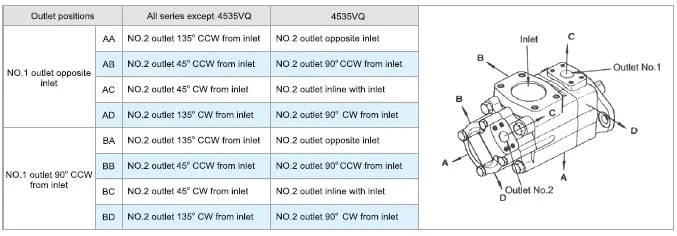

موقعیت‌های خروجی (Outlet Positions) پمپ پره ای دوبل انویکس 3520VQ

مثل بقیه پمپ‌های دوبل خانواده VQ، سفارش این مدل هم به یک کد دوحرفی برای تعیین زاویه دو خروجی نیاز دارد. حرف اول، موقعیت خروجی شماره ۱ را نسبت به ورودی نشان می‌دهد؛ حرف دوم، موقعیت خروجی شماره ۲ را مشخص می‌کند.

حالت‌های A؛ خروجی شماره ۱ روبروی ورودی

• کد AA: خروجی شماره ۲ در ۱۳۵ درجه پادساعت‌گرد از ورودی
• کد AB: خروجی شماره ۲ در ۴۵ درجه پادساعت‌گرد از ورودی
• کد AC: خروجی شماره ۲ در ۴۵ درجه ساعت‌گرد از ورودی
• کد AD: خروجی شماره ۲ در ۱۳۵ درجه ساعت‌گرد از ورودی

حالت‌های B؛ خروجی شماره ۱ در ۹۰ درجه پادساعت‌گرد از ورودی

• کد BA: خروجی شماره ۲ در ۱۳۵ درجه پادساعت‌گرد از ورودی
• کد BB: خروجی شماره ۲ در ۴۵ درجه پادساعت‌گرد از ورودی
• کد BC: خروجی شماره ۲ در ۴۵ درجه ساعت‌گرد از ورودی
• کد BD: خروجی شماره ۲ در ۱۳۵ درجه ساعت‌گرد از ورودی

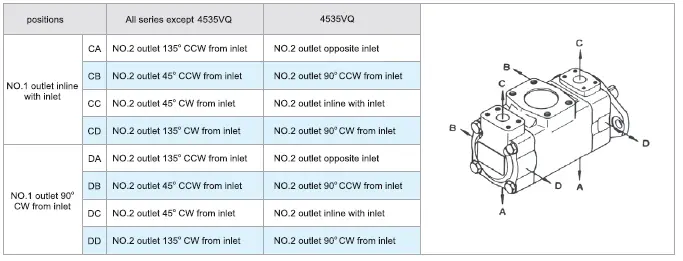

حالت‌های C؛ خروجی شماره ۱ هم‌راستا با ورودی

• کد CA: خروجی شماره ۲ در ۱۳۵ درجه پادساعت‌گرد از ورودی
• کد CB: خروجی شماره ۲ در ۴۵ درجه پادساعت‌گرد از ورودی
• کد CC: خروجی شماره ۲ در ۴۵ درجه ساعت‌گرد از ورودی
• کد CD: خروجی شماره ۲ در ۱۳۵ درجه ساعت‌گرد از ورودی

حالت‌های D؛ خروجی شماره ۱ در ۹۰ درجه ساعت‌گرد از ورودی

• کد DA: خروجی شماره ۲ در ۱۳۵ درجه پادساعت‌گرد از ورودی
• کد DB: خروجی شماره ۲ در ۴۵ درجه پادساعت‌گرد از ورودی
• کد DC: خروجی شماره ۲ در ۴۵ درجه ساعت‌گرد از ورودی
• کد DD: خروجی شماره ۲ در ۱۳۵ درجه ساعت‌گرد از ورودی



کاربردهای صنعتی پمپ پره ای دوبل انویکس 3520VQ

به دلیل فاصله زیاد بین ظرفیت دو طبقه، این پمپ بیشتر در صنایعی به کار می‌رود که یک مدار بسیار پرمصرف و یک مدار سبک جانبی، هم‌زمان نیاز دارند.

• خطوط تولید فولاد در پرس‌های سنگین فولادی، طبقه جلو (35VQ) فاز رفت سریع سیلندر اصلی را تغذیه می‌کند. طبقه عقب (20VQ) نیز مدار فرمان یا تنظیم قالب را جدا از مدار اصلی تأمین می‌کند؛ در نتیجه، نوسان فشار مدار اصلی هیچ تأثیری روی مدار فرعی نمی‌گذارد.
• تجهیزات صنعت نفت و گاز در سیستم‌های روغن‌کاری و تجهیزات دوار این صنعت، جریان پایدار روغن برای کاهش سایش اهمیت زیادی دارد. طبقه بزرگ این پمپ دوبل، جریان اصلی روغن‌کاری را تأمین می‌کند؛ طبقه کوچک آن نیز می‌تواند مدار کنترلی یا ابزار دقیق را تغذیه کند.
• ماشین‌آلات قالب‌گیری با سیلندر اصلی بزرگ در دستگاه‌هایی با یک سیلندر بزرگ و یک مدار فرعی سبک، این پمپ دوبل کارتریجی نیاز به نصب دو پمپ جداگانه را از بین می‌برد.



پمپ دوبل 3520VQ یا 2520VQ و 3525VQ؛ کدام مدل را انتخاب کنیم؟

چه زمانی 3520VQ از 2520VQ بهتر عمل می‌کند؟

اگر فاز رفت سریع مدار شما به دبی بیشتری نسبت به سقف طبقه جلوی پمپ دوبل 2520VQ نیاز دارد، 3520VQ گزینه مناسب‌تری است. طبقه جلوی این مدل از مدل 35VQ ساخته شده که ظرفیت جابجایی بسیار بالاتری نسبت به مدل25VQ دارد. طبقه عقب هر دو مدل، در مقابل، یکسان (مدل 20VQ) باقی می‌ماند؛ پس این انتخاب فقط به نیاز دبی مدار اصلی بستگی دارد، نه به مدار فرعی.

چه زمانی باید سراغ 3525VQ رفت؟

اگر مدار فرعی شما هم به دبی قابل‌توجه نیاز دارد، نه صرفاً یک مدار کمکی سبک، پمپ دوبل 3525VQ گزینه بهتری است. در آن مدل، طبقه عقب از مدل 25VQ ساخته می‌شود که خودش تا ۷۹.۲ میلی‌لیتر بر دور ظرفیت دارد؛ برخلاف طبقه عقب کوچک 3520VQ (مدل 20VQ) که حداکثر ۴۵ میلی‌لیتر بر دور می‌دهد.



خرید پمپ پره ای دوبل انویکس 3520VQ

برای خرید پمپ پره ای دوبل انویکس 3520VQ و دریافت قیمت به‌روز، ابتدا باید کد سفارش دقیق مدل موردنیازتان را مشخص کنید. این کد شامل کد دبی هر دو طبقه، موقعیت خروجی (یکی از ۱۶ حالت AA تا DD)، نوع نصب، نوع شفت و نوع سیال هیدرولیک مدار شماست.

کارشناسان فنی بهداد صنعت آشتیانی، پیش از نهایی‌شدن سفارش، مشخصات مدار هیدرولیک شما را بررسی می‌کنند تا مطمئن شوند کد انتخابی دقیقاً با نیاز دستگاهتان مطابقت دارد. برای استعلام قیمت پمپ پره ای دوبل 3520VQ و مشاوره فنی رایگان، با واحد فروش بهداد صنعت تماس بگیرید.



سوالات متداول درباره پمپ پره ای دوبل انویکس 3520VQ

❓پمپ دوبل 3520VQ چه تفاوتی با پمپ 3520V دارد؟

👈تفاوت اصلی در کارتریج است. پمپ 3520V از کارتریج سه‌تکه قدیمی‌تر استفاده می‌کند؛ اما نسخه VQ با کارتریج پنج‌تکه و صفحات جانبی شناور، در دور و فشار بالاتر عمر بیشتری دارد.

❓چرا طبقه عقب 3520VQ به‌جای رده بزرگ‌تر، از 20VQ ساخته شده؟

👈چون در بسیاری از مدارهای صنعتی، مدار فرعی (فرمان یا پایلوت) هیچ ارتباط عملکردی با مدار اصلی ندارد و به دبی بالایی نیاز ندارد. انتخاب رده کوچک برای طبقه عقب، هزینه و توان مصرفی مجموعه را کاهش می‌دهد.

❓آیا نوسان فشار طبقه جلو روی طبقه عقب اثر می‌گذارد؟

👈خیر، چون هر کارتریج مدار جبران‌کننده فشار مستقل خود را دارد؛ افزایش بار روی طبقه جلو، تأثیری روی فشار یا دبی طبقه عقب نمی‌گذارد.

❓پمپ 3520VQ در چه فشاری کار می‌کند؟

👈طبقه جلو در کدهای ۲۱ تا ۳۸ تا ۲۱ مگاپاسکال (۲۱۰ بار) کار می‌کند و در کدهای ۴۲ و ۴۵ به ۱۴ مگاپاسکال محدود می‌شود. طبقه عقب تا کد ۱۱ همان ۲۱ مگاپاسکال را دارد.

❓آیا می‌توان فقط یکی از دو کارتریج 3520VQ را تعویض کرد؟

👈بله، در صورت خرابی یکی از دو طبقه، فقط همان کارتریج (35VQ یا 20VQ) تعویض می‌شود و نیازی به تعویض کل پمپ نیست.
