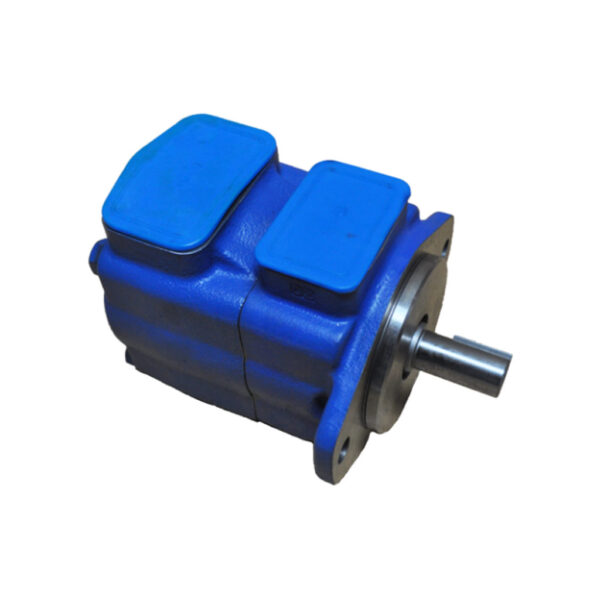

پمپ پره ای انویکس 25VQ یکی از پرفروش‌ترین مدل‌های کارتریج سری VQ در بین انواع پمپ هیدرولیک پره ای است و در کنار بقیه اعضای خانواده پمپ پره ای انویکس، در میان مهندسان تعمیرات، اپراتورهای صنعتی و خریداران قطعات یدکی، معمولاً با عنوان‌های پمپ هیدرولیک پره ای 25VQ، پمپ کارتریجی 25VQ یا به‌سادگی کارتریج 25VQ جست‌وجو می‌شود.

این مدل بر پایه طرح ویکرز (Vickers-type) طراحی و ساخته شده یعنی از نظر ابعاد نصب، کد سفارش و جای‌گذاری کارتریج، دقیقاً معادل و جایگزین پمپ‌های اورجینال Vickers/Eaton با همین کد است، بدون نیاز به تغییر در مدار هیدرولیک یا اتصالات موجود دستگاه. این پمپ در بازه ظرفیت جابجایی ۳۲ تا ۷۹.۲ میلی‌لیتر بر دور (کدهای دبی ۱۰ تا ۲۵ گالن) عرضه می‌شود و دقیقاً روی نیاز واقعی بسیاری از دستگاه‌های تزریق پلاستیک، پرس‌های هیدرولیک متوسط و یونیت‌های هیدرولیک عمومی کارگاهی می‌نشیند.

مسیر عبور روغن در پمپ پره‌ای 25VQ انویکس به این صورت است: روغن از پورت ورودی وارد بدنه پمپ می‌شود. سپس روتور ده‌پره که به شفت خروجی متصل است، روغن را به داخل کارتریج پنج‌تکه هدایت می‌کند. رینگ بادامکی (Cam Ring) روغن را فشرده و آن را به سمت پورت خروجی هدایت می‌کند. صفحات جانبی شناور (Floating Side Plates) در دو طرف کارتریج قرار دارند و لقی جانبی روتور را به‌طور خودکار جبران می‌کنند. این طراحی باعث حفظ بازده حجمی پمپ در فشارهای بالا می‌شود و از افت محسوس عملکرد جلوگیری می‌کند.

نمای مقطعی داخلی پمپ پره ای 25VQ انویکس؛ مسیر مکش و تخلیه روغن در کارتریج پنج‌تکه

جدول مشخصات فنی پمپ پره ای انویکس 25VQ

نکته فنی مهم:

برخلاف پمپ 20VQ که در کدهای با دبی بالاتر، فشار مجاز آن کاهش می‌یابد، در تمام مدل‌های 25VQ فشار مجاز ۲۱ مگاپاسکال ثابت است. این مقدار حتی در بزرگ‌ترین کد این سری، یعنی ۲۵ گالن (۷۹.۲ میلی‌لیتر بر دور) نیز تغییری نمی‌کند. تنها تفاوت این است که حداکثر سرعت کاری از ۲۷۰۰ به ۲۵۰۰ دور بر دقیقه کاهش می‌یابد.

ابعاد پورت و گزینه‌های نصب پمپ پره ای 25VQ انویکس

پمپ پره‌ای انویکس 25VQ بر اساس نقشه ابعادی رسمی سری VQ، در دو نوع فلنجی (Flange Mounting) و پایه‌دار (Foot Mounting) تولید می‌شود. شما می‌توانید با توجه به فضای نصب دستگاه، هر یک از این دو نوع را با همان کارتریج داخلی یکسان سفارش دهید.

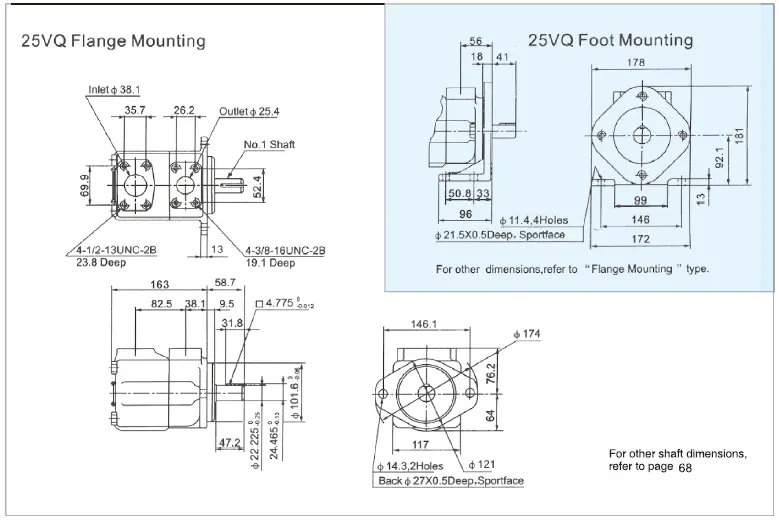

ابعاد نصب فلنجی (چپ) و پایه‌دار (راست) پمپ پره ای 25VQ انویکس بر حسب میلی‌متر

قطر پورت خروجی 25VQ (۲۵.۴ میلی‌متر) یک پله بزرگ‌تر از خروجی پمپ 20VQ (۱۹ میلی‌متر) است، نکته‌ای که هنگام تعویض اتصالات لوله‌کشی در ارتقا از 20VQ به 25VQ حتماً باید در نظر گرفته شود، چون این دو مدل با وجود شباهت ظاهری، پورت خروجی یکسانی ندارند.

کاربرد صنعتی پمپ پره ای 25VQ در خط تولید

بیشترین درخواست خرید پمپ پره ای انویکس 25VQ از سه گروه صنعتی زیر ثبت می‌شود:

• دستگاه‌های تزریق پلاستیک کوچک تا متوسط در مرحله تزریق (فشار بالا)، این دستگاه‌ها به یک پمپ پایدار نیاز دارند که بتواند در فشار کامل ۲۱ مگاپاسکال بدون افت بازده حجمی کار کند؛ کدهای دبی میانی این رده (۱۵ تا ۲۱ گالن) معمولاً برای این کاربرد انتخاب می‌شوند.
• پرس‌های هیدرولیک عمومی کارگاهی در پرس‌هایی با تناژ متوسط که سرعت رفت‌ و برگشت جک اهمیت اقتصادی دارد، ظرفیت جابجایی ۳۲ تا ۷۹.۲ میلی‌لیتر بر دور این مدل امکان کوتاه کردن زمان سیکل را بدون نیاز به موتور محرک بزرگ‌تر فراهم می‌کند.
• یونیت‌های هیدرولیک جایگزین (Retrofit) از آنجا که پمپ پره ای 25VQ انویکس محصول شرکت Ningbo NVICKS Hydraulic، بر پایه طراحی طرح ویکرز می باشد، مستقیماً جایگزین پمپ‌های فرسوده V و VQ اورجینال با همین کد می‌شود، بدون نیاز به تغییر در اتصالات یا مدار هیدرولیک موجود.

مقایسه پمپ 25VQ با 20VQ و 35VQ؛ کدام مدل را انتخاب کنیم؟

پمپ 25VQ یا 20VQ؛ کدام مدل مناسب مدار شماست؟

اگر مصرف‌کننده هیدرولیکی شما به دبی بالاتر از سقف ظرفیت جابجایی پمپ پره ای 20VQ (حداکثر ۴۵ میلی‌لیتر بر دور در کد ۱۴) نیاز دارد، پمپ پره ای انویکس 25VQ که از همان محدوده (۳۲ میلی‌لیتر بر دور) شروع می‌شود، ادامه منطقی مسیر است. علاوه بر ظرفیت جابجایی بیشتر، مزیت دیگر 25VQ نسبت به 20VQ این است که فشار ۲۱ مگاپاسکال در تمام کدهای دبی آن حتی بزرگ‌ترین کدها، ثابت می‌ماند؛ در حالی که در 20VQ، کدهای دبی بزرگ (۱۲ و ۱۴) به فشار پایین‌تری (۱۶ و ۱۴ مگاپاسکال) محدود می‌شوند.

چه زمانی باید سراغ 35VQ رفت؟

اگر پس از نصب پمپ 25VQ همچنان زمان سیکل دستگاه طولانی‌تر از حد انتظار است، یعنی نیاز دبی شما از سقف ظرفیت جابجایی این رده (۷۹.۲ میلی‌لیتر بر دور در کد ۲۵) عبور کرده است. در این حالت پمپ پره ای 35VQ گزینه بعدی است، دقیقاً از همان نقطه (۶۷ میلی‌لیتر بر دور) شروع می‌شود و تا ۱۴۳ میلی‌لیتر بر دور ادامه پیدا می‌کند.

برای مشاهده جدول کامل مشخصات فنی و کاربرد همه مدل‌های این خانواده، صفحه محصولات پمپ هیدرولیک پره ای را ببینید. همچنین اگر می‌خواهید با نحوه عملکرد این نوع پمپ آشنا شوید، مقاله “پمپ پره ای چیست؟” را مطالعه کنید.

برای استعلام قیمت و خرید پمپ پره ای 25VQ انویکس اقدام کنید

جهت دریافت قیمت به‌روز پمپ پره ای انویکس 25VQ متناسب با کد سفارش موردنیازتان (کد دبی، نوع نصب، نوع شفت، جهت چرخش)، با واحد فروش بهداد صنعت تماس بگیرید.

اگر پمپ 25VQ فعلی شما دچار افت فشار، صدای غیرعادی یا نشتی شده، لازم نیست حتماً پمپ را نو تعویض کنید؛ در بسیاری از موارد فقط با تعویض قطعه و یا کارتریج داخلی، پمپ به کارایی اولیه بازمی‌گردد. برای بررسی و تعمیرات توسط کارشناسان فنی بهداد صنعت اقدام کنید.

سوالات متداول (FAQ) درباره پمپ پره ای 25VQ انویکس

❓پمپ پره ای 25VQ چه تفاوتی با پمپ 25V دارد؟

👈تفاوت اصلی در ساختار کارتریج است؛ 25VQ از کارتریج پنج‌تکه با صفحات جانبی شناور استفاده می‌کند، در حالی که 25V کارتریج سه‌تکه قدیمی‌تری دارد. این تفاوت باعث می‌شود 25VQ در دور و فشار بالاتر با عمر کاری طولانی‌تر کار کند.

❓آیا افزایش کد دبی در 25VQ باعث افت فشار مجاز می‌شود؟

👈خیر، برخلاف 20VQ، فشار حداکثر در تمام رده های 25VQ روی ۲۱ مگاپاسکال ثابت می‌ماند. این مقدار برای همه کدهای دبی، از کوچک‌ترین تا بزرگ‌ترین، یکسان است. تنها تفاوت این است که حداکثر سرعت کاری در کدهای ۱۵ به بالا از ۲۷۰۰ به ۲۵۰۰ دور بر دقیقه کاهش می‌یابد.

❓پورت خروجی 25VQ با 20VQ قابل تعویض است؟

👈خیر، چون قطر پورت خروجی 25VQ (۲۵.۴ میلی‌متر) با 20VQ (۱۹ میلی‌متر) متفاوت است، اتصالات لوله‌کشی باید متناسب با هر مدل جداگانه انتخاب شوند.

❓حداقل دور کارکرد پمپ 25VQ چقدر است؟

👈طبق کاتالوگ، حداقل دور مجاز ۶۰۰ دور بر دقیقه است و کارکرد پایین‌تر از این حد به دلیل افت روانکاری داخلی کارتریج توصیه نمی‌شود.

❓آیا پمپ 25VQ انویکس با پمپ‌های اورجینال ویکرز/ایتون قابل جایگزینی است؟

👈بله، انویکس این مدل را بر پایه طراحی پمپ‌های ویکرز (Vickers) توسعه داده است. از این رو، کاربران می‌توانند آن را مستقیماً جایگزین پمپ‌های هم‌کد Vickers/Eaton کنند. ابعاد نصب، کد سفارش و اتصالات این مدل با نمونه‌های هم‌کد سازگار است.
