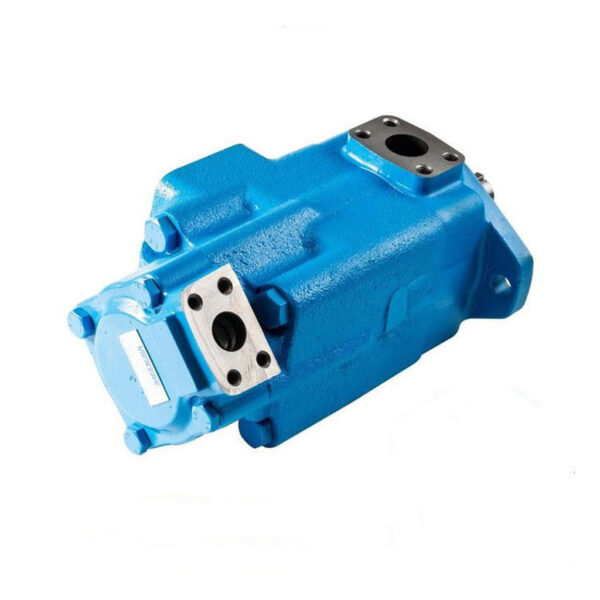

وقتی یک سیستم هیدرولیک به دبی بالا در هر دو مدار نیاز داشته باشد، انتخاب پمپ مناسب اهمیت زیادی پیدا می‌کند. پمپ پره ای دوبل انویکس 4525V با بهره‌گیری از دو واحد 45V و 25V، برای چنین شرایطی طراحی شده است و می‌تواند جریان روغن را به‌صورت هم‌زمان در دو مدار مستقل تأمین کند. این ویژگی باعث می‌شود عملکرد سیستم پایدارتر باشد و راندمان تجهیزات در کاربردهای صنعتی افزایش پیدا کند.

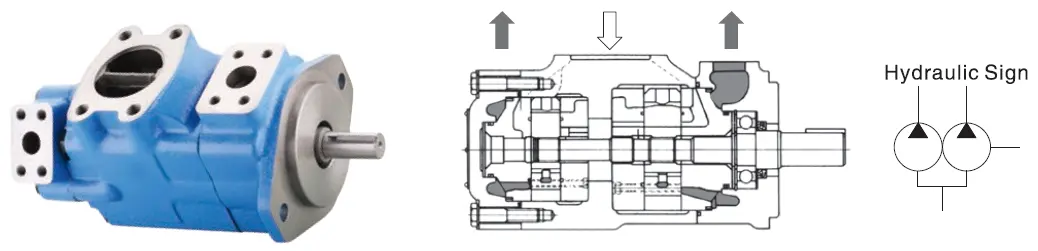

این پمپ هیدرولیک پره ای طرح ویکرز بر اساس طراحی سری V ساخته شده و به دلیل استفاده از ساختار کارتریجی، سرویس و نگهداری آسان‌تری نسبت به بسیاری از پمپ‌های متداول دارد. همچنین امکان انتخاب Flow Code، نوع شفت، جهت چرخش و موقعیت خروجی، انعطاف بالایی برای نصب در انواع پاورپک‌ها و ماشین‌آلات صنعتی ایجاد می‌کند.

در مقایسه با پمپ پره ای دوبل انویکس 4520V، این مدل از بخش 25V با ظرفیت بالاتر بهره می‌برد. به همین دلیل، زمانی که مدار دوم سیستم نیز به دبی بیشتری نیاز داشته باشد، پمپ پره ای دوطبقه انویکس 4525V انتخاب مناسب‌تری خواهد بود.

اگر به دنبال خرید پمپ پره ای دوبل انویکس 4525V هستید، بررسی مشخصات فنی، ابعاد نصب، فشار کاری و انتخاب صحیح Flow Code پیش از سفارش، نقش مهمی در عملکرد و طول عمر سیستم هیدرولیک خواهد داشت.

مشخصات فنی این محصول بر اساس اطلاعات منتشرشده توسط Ningbo NVICKS Hydraulic تهیه شده است.

راهنمای انتخاب پمپ پره ای دوبل انویکس 4525V

انتخاب پمپ 4525V طرح ویکرز تنها به شماره مدل محدود نمی‌شود. برای اینکه پمپ بهترین عملکرد را در سیستم هیدرولیک داشته باشد، باید مشخصات فنی آن با نیاز واقعی دستگاه مطابقت داشته باشد. بررسی چند پارامتر اصلی قبل از خرید، از بروز افت راندمان، افزایش استهلاک و هزینه‌های تعمیرات جلوگیری می‌کند.

انتخاب بر اساس دبی و Flow Code

اولین معیار، میزان دبی موردنیاز هر مدار است. در پمپ پره ای دوبل طرح ویکرز 4525V، بخش 45V و 25V هر کدام دارای Flow Codeهای مختلف هستند. انتخاب صحیح این کدها باعث می‌شود هر دو مدار، جریان روغن موردنیاز را بدون افت فشار تأمین کنند.

انتخاب بر اساس فشار کاری

فشار کاری سیستم باید با محدوده مجاز هر دو بخش پمپ مطابقت داشته باشد. انتخاب پمپی با فشار نامناسب می‌تواند باعث کاهش عمر قطعات، افزایش دمای روغن و افت راندمان سیستم هیدرولیک شود.

انتخاب نوع شفت و جهت چرخش

این مدل با شفت تک خار و هزارخار عرضه می‌شود. همچنین پیش از سفارش باید جهت چرخش پمپ با الکتروموتور و طراحی سیستم هیدرولیک بررسی شود تا نصب بدون مشکل انجام شود.

بررسی موقعیت خروجی و ابعاد نصب

قبل از جایگزینی پمپ، بهتر است موقعیت خروجی، ابعاد نصب و محل اتصالات با پمپ قبلی مقایسه شود. این کار از ایجاد تغییرات در لوله‌کشی، کاهش زمان نصب و هزینه‌های اضافی جلوگیری می‌کند.

اگر در انتخاب پمپ هیدرولیک پره ای انویکس تردید دارید، مطالعه مقاله “پمپ پره ای چیست؟” می‌تواند دید بهتری نسبت به ساختار، نحوه عملکرد و معیارهای انتخاب این نوع پمپ در اختیار شما قرار دهد. همچنین می توانید کلیه محصولات پمپ هیدرولیک پره ای ما را در سایت مشاهده کنید.

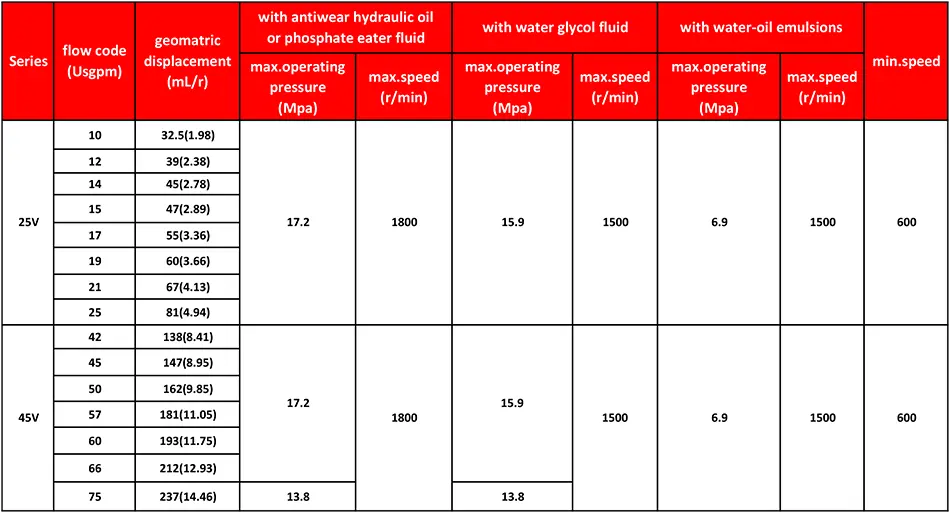

جدول مشخصات فنی پمپ پره ای دوبل انویکس 4525V

ویژگی‌های پمپ پره ای دوبل انویکس 4525V

پمپ پره ای دوبل انویکس 4525V طرح ویکرز ، برای سیستم‌هایی توسعه یافته است که هر دو مدار هیدرولیک به عملکرد پایدار و دبی مناسب نیاز دارند. استفاده از دو واحد پمپاژ مستقل در یک مجموعه، علاوه بر کاهش فضای نصب، باعث افزایش راندمان و ساده‌تر شدن طراحی مدار هیدرولیک می‌شود.

• عملکرد هم‌زمان دو مدار هیدرولیک

ترکیب بخش‌های 45V و 25V امکان تأمین هم‌زمان روغن برای دو مدار مستقل را فراهم می‌کند. این ویژگی باعث می‌شود مدار اصلی و مدار کمکی بدون افت محسوس دبی، عملکردی پایدار داشته باشند و سیستم با بازده بالاتری کار کند.

• طراحی کارتریجی و سرویس آسان

این مدل از طراحی کارتریجی (Cartridge Design) بهره می‌برد. در صورت نیاز به تعمیر یا سرویس، کارتریج پمپ پره ای انویکس را می‌توان بدون تعویض بدنه اصلی جایگزین کرد. این ویژگی زمان توقف تجهیزات را کاهش می‌دهد و هزینه‌های نگهداری را نیز کمتر می‌کند.

• عملکرد یکنواخت و صدای کارکرد پایین

طراحی دقیق پره‌ها و قطعات داخلی باعث می‌شود جریان روغن با نوسان کمتری منتقل شود. نتیجه این طراحی، کاهش صدا، عملکرد نرم‌تر و افزایش پایداری سیستم هیدرولیک در کارکردهای طولانی‌مدت است.

• انعطاف در انتخاب مشخصات فنی

پمپ هیدرولیک پره ای دوبل انویکس 4525V با Flow Code‌های مختلف، انواع شفت، جهت‌های چرخش و موقعیت‌های خروجی عرضه می‌شود. این تنوع، انتخاب پمپ متناسب با نیاز هر سیستم هیدرولیک را آسان‌تر می‌کند.

• مناسب برای کارکردهای صنعتی مداوم

به دلیل ظرفیت مناسب هر دو بخش پمپ، مدل 4525V برای تجهیزاتی که در شیفت‌های کاری طولانی فعالیت می‌کنند، گزینه‌ای قابل اعتماد است. انتخاب صحیح مشخصات فنی و انجام سرویس‌های دوره‌ای نیز به افزایش عمر مفید پمپ و حفظ راندمان سیستم کمک می‌کند.



موقعیت‌های خروجی پمپ پره ای دوبل انویکس 4525V

پمپ پره ای دوطبقه انویکس 4525V طرح ویکرز، در چندین موقعیت استاندارد خروجی (Outlet Position) عرضه می‌شود. این تنوع باعث می‌شود پمپ بدون تغییرات گسترده در لوله‌کشی، روی انواع پاورپک‌ها و سیستم‌های هیدرولیک نصب شود.

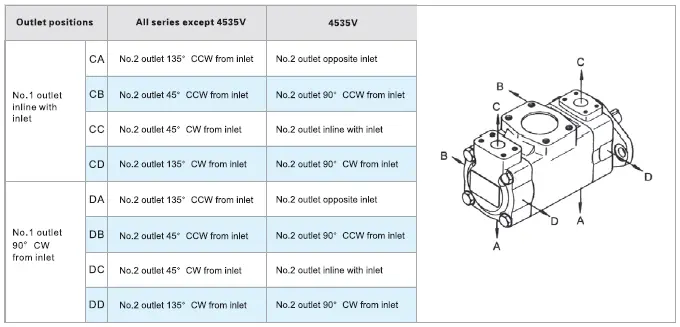

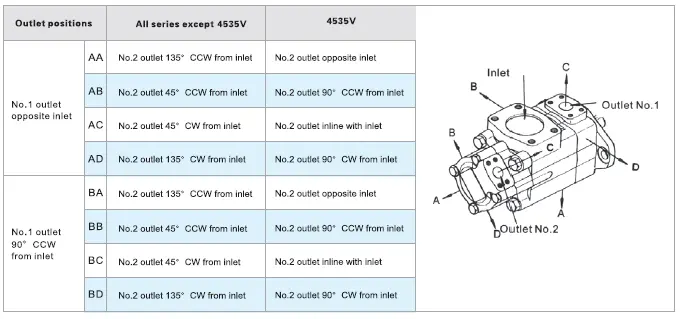

در جدول کاتالوگ، هر پیکربندی با یک کد دوحرفی مانند AA، AB، BC یا DD مشخص شده است. حرف اول موقعیت خروجی بخش 45V (Outlet No.1) را نشان می‌دهد و حرف دوم موقعیت خروجی بخش 25V (Outlet No.2) را مشخص می‌کند. به همین دلیل، با انتخاب کد مناسب می‌توان جهت خروجی هر دو طبقه پمپ را متناسب با فضای نصب و مسیر لوله‌کشی تعیین کرد.

بر اساس اطلاعات کاتالوگ، خروجی هر بخش می‌تواند در یکی از چهار وضعیت اصلی قرار گیرد:

• مقابل ورودی (Opposite Inlet)
• هم‌راستا با ورودی (Inline with Inlet)
• ۴۵ درجه نسبت به ورودی
• ۱۳۵ درجه نسبت به ورودی

همچنین در برخی آرایش‌ها، جهت خروجی با چرخش ساعت‌گرد (CW) یا پادساعت‌گرد (CCW) نسبت به ورودی تعریف شده است. این موضوع به طراح مدار اجازه می‌دهد مسیر لوله‌ها را با کمترین تغییر اجرا کند و از تداخل اتصالات با سایر تجهیزات جلوگیری شود.

تصاویر زیر، محل ورودی (Inlet)، خروجی مدار اول (Outlet No.1) و خروجی مدار دوم (Outlet No.2) را نمایش می‌دهد. پیشنهاد می‌شود قبل از ثبت سفارش، علاوه بر Flow Code، نوع شفت و جهت چرخش، کد موقعیت خروجی نیز بررسی شود تا پمپ دقیقاً مطابق ابعاد و آرایش سیستم هیدرولیک انتخاب شود.



راهنمای نصب و ابعاد پمپ پره ای دوبل انویکس 4525V

برای دستیابی به بهترین عملکرد، پمپ پره ای دوبل انویکس 4525V طرح ویکرز باید مطابق ابعاد و استانداردهای نصب ارائه‌شده در کاتالوگ نصب شود. رعایت این ابعاد، علاوه بر جلوگیری از تنش‌های مکانیکی، باعث هم‌راستایی مناسب پمپ با الکتروموتور و افزایش طول عمر یاتاقان‌ها و شافت خواهد شد.

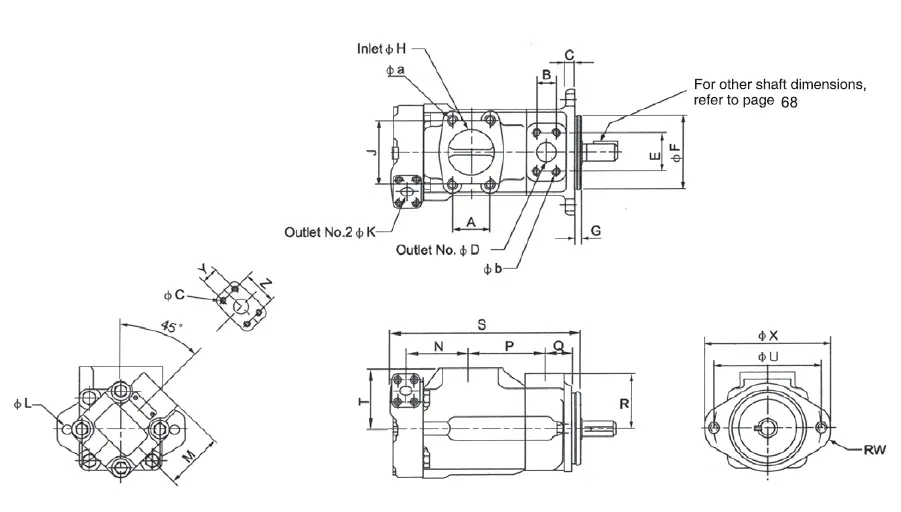

در نقشه ابعادی، محل قرارگیری شفت، فلنج نصب، ورودی (Inlet)، خروجی مدار اول (Outlet No.1) و خروجی مدار دوم (Outlet No.2) به‌طور کامل مشخص شده است. همچنین تمامی اندازه‌ها با حروف مرجع مانند A، B، C، D، E، F، G، P و S نمایش داده شده‌اند تا فرآیند نصب و جانمایی پمپ در طراحی پاورپک یا ماشین‌آلات صنعتی با دقت بیشتری انجام شود.

پیش از نصب، موارد زیر را بررسی کنید:

• ابعاد فلنج و الگوی سوراخ‌های نصب با محل نصب دستگاه مطابقت داشته باشد.
• نوع و ابعاد شفت با کوپلینگ یا الکتروموتور سازگار باشد.
• قطر ورودی و خروجی‌ها با اتصالات مدار هیدرولیک هماهنگ انتخاب شود.
• فضای کافی برای بازدید، سرویس و تعویض کارتریج در نظر گرفته شود.

رعایت ابعاد استاندارد و هم‌محور بودن شفت پمپ با الکتروموتور، از ایجاد لرزش، نشتی، افزایش صدا و استهلاک زودهنگام قطعات جلوگیری می‌کند و عملکرد پایدار سیستم هیدرولیک را تضمین خواهد کرد.

کاربردهای پمپ پره ای دوبل انویکس 4525V

پمپ پره ای انویکس 4525V طرح ویکرز برای سیستم‌هایی طراحی شده است که هر دو مدار هیدرولیک به دبی مناسب و عملکرد پایدار نیاز دارند. به همین دلیل، این مدل در بسیاری از ماشین‌آلات صنعتی، خطوط تولید و پاورپک‌های هیدرولیک مورد استفاده قرار می‌گیرد.

به لطف ترکیب واحدهای 45V و 25V، این پمپ می‌تواند به‌صورت هم‌زمان جریان روغن موردنیاز دو مدار مستقل را تأمین کند. این ویژگی، طراحی مدار هیدرولیک را ساده‌تر کرده و باعث کاهش تعداد تجهیزات موردنیاز در سیستم می‌شود.

از مهم‌ترین کاربردهای پمپ هیدرولیک پره ای دوبل انویکس 4525V می‌توان به موارد زیر اشاره کرد:

• انواع پاورپک‌های هیدرولیک صنعتی
• پرس‌های هیدرولیک با دو مدار مجزا
• ماشین‌آلات صنایع فولاد و نورد
• تجهیزات صنایع معدنی و راه‌سازی
• دستگاه‌ تزریق پلاستیک
• دستگاه‌های ریخته‌گری
• خطوط تولید و ماشین‌آلات با عملکرد مداوم
• تجهیزات صنعتی که به دو مدار هیدرولیک مستقل نیاز دارند

در صورتی که ظرفیت مدار دوم سیستم کمتر باشد، مدل 4520V نیز می‌تواند گزینه مناسبی باشد. اما زمانی که هر دو مدار به دبی بیشتری نیاز داشته باشند، مدل 4525V انتخاب کارآمدتری خواهد بود.

خرید پمپ پره ای دوبل انویکس 4525V

اگر قصد خرید پمپ کارتریجی دوبل انویکس 4525V را دارید، کافی است مشخصات سیستم هیدرولیک خود را در اختیار کارشناسان بهداد صنعت قرار دهید. با بررسی نیاز واقعی دستگاه، مناسب‌ترین مدل به شما پیشنهاد می‌شود تا از انتخاب نادرست و هزینه‌های اضافی جلوگیری شود.

بهداد صنعت با تأمین انواع پمپ پره ای  از جمله پمپ های پره ای انویکس طرح ویکرز NVICKS، آماده ارائه مشاوره تخصصی برای انتخاب مدل مناسب، استعلام قیمت، بررسی موجودی و ثبت سفارش است. در صورت نیاز، کارشناسان فنی می‌توانند بر اساس مشخصات دستگاه، مناسب‌ترین مدل را برای سیستم هیدرولیک شما پیشنهاد دهند.

برای دریافت قیمت پمپ دو طبقه انویکس 4525V، استعلام موجودی یا مشاوره خرید، از طریق صفحه تماس با بهداد صنعت با کارشناسان فروش در ارتباط باشید.

سوالات متداول پمپ پره ای دوبل انویکس 4525V

❓پمپ پره ای دوبل انویکس 4525V برای چه کاربردهایی مناسب است؟

👈این مدل برای سیستم‌های هیدرولیکی طراحی شده است که به دو مدار مستقل با دبی نسبتاً بالا نیاز دارند. از جمله کاربردهای آن می‌توان به پاورپک‌های صنعتی، پرس‌های هیدرولیک، ماشین‌آلات فولاد، تجهیزات معدنی، دستگاه‌های تزریق پلاستیک و خطوط تولید مداوم اشاره کرد.

❓حداکثر فشار کاری پمپ پره ای دوبل انویکس 4525V چقدر است؟

👈بخش 45V و 25V این پمپ با روغن هیدرولیک ضدسایش (Antiwear Hydraulic Oil) حداکثر تا 172 بار (17.2 MPa) کار می‌کنند. در صورت استفاده از سیال Water Glycol، حداکثر فشار مجاز 159 بار (15.9 MPa) و برای Water-Oil Emulsion برابر با 69 بار (6.9 MPa) است.

❓  Flow Code های قابل انتخاب برای پمپ کارتریجی انویکس 4525V چیست؟

👈بر اساس کاتالوگ NVICKS، بخش 45V با گالن‌های 42، 45، 50، 57، 60، 66 و 75 و بخش 25V با گالن‌های 10، 12، 14، 15، 17، 19، 21 و 25 عرضه می‌شود. انتخاب Flow Code باید بر اساس دبی موردنیاز هر مدار انجام شود.

❓آیا پمپ پره ای دوطبقه انویکس 4525V با طراحی طرح ویکرز تولید می‌شود؟

👈بله. پمپ پره ای انویکس 4525V بر پایه طراحی سری V (طرح ویکرز) تولید شده و از ساختار کارتریجی بهره می‌برد. این طراحی باعث سهولت در سرویس، کاهش زمان تعمیرات و حفظ راندمان سیستم هیدرولیک می‌شود.

❓پمپ انویکس 4525V چه تفاوتی با پمپ انویکس 4520V دارد؟

👈تفاوت اصلی این دو مدل در ظرفیت بخش دوم پمپ است. مدل 4525V از واحد 25V استفاده می‌کند، در حالی که مدل 4520V به واحد 20V مجهز است. به همین دلیل، 4525V برای سیستم‌هایی مناسب‌تر است که مدار دوم نیز به دبی بالاتری نیاز دارد.
