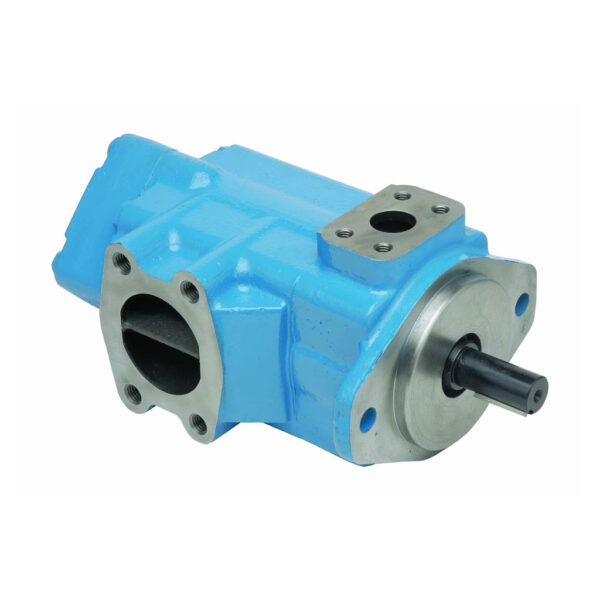

پمپ پره ای دوبل انویکس 2520VQ کوچک‌ترین عضو خانواده پمپ‌های دوبل سری VQ است و برای سیستم‌هایی طراحی شده که به دو مدار هیدرولیک مستقل با ابعاد نصب فشرده نیاز دارند.

این مدل از دو کارتریج مستقل شامل پمپ 25VQ و پمپ 20VQ تشکیل شده که روی یک بدنه و شفت مشترک مونتاژ شده‌اند. عدد اول (25) نشان‌دهنده کارتریج سمت شفت (Shaft End) و عدد دوم (20) بیانگر کارتریج سمت کاور (Cover End) است. پمپ 2520VQ نیز مانند سایر مدل‌های این خانواده، بر پایه طرح ویکرز (Vickers Design) ساخته شده و با بهره‌گیری از کارتریج انویکس پنج‌تکه، عملکردی پایدار، صدای کم و سهولت در تعمیر و نگهداری را فراهم می‌کند.

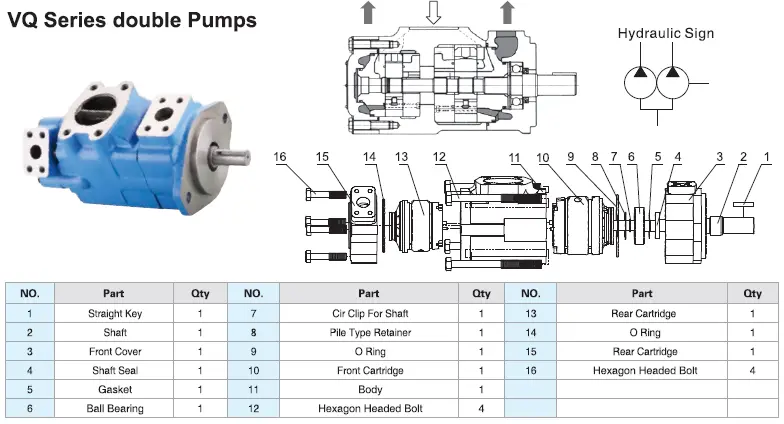

بدنه پمپ 2520VQ از ۱۶ قطعه اصلی تشکیل شده است. این اجزا به ترتیب شماره‌گذاری در تصویر عبارت‌اند از:

خار شفت (Straight Key)، شفت (Shaft)، کاور جلو (Front Cover)، کاسه‌نمد شفت (Shaft Seal) و واشر آب‌بندی (Gasket) بخش ابتدایی مجموعه را می‌سازند.

پس از آن‌ها، بلبرینگ (Ball Bearing)، گیره فنری شفت (Cir Clip For Shaft)، رینگ نگه‌دارنده (Pile Type Retainer)، اورینگ (O Ring) و کارتریج جلو (Front Cartridge) قرار می‌گیرند.

بدنه اصلی پمپ (Body) و پیچ‌های شش‌گوش آن (۴ عدد) این دو مجموعه را به هم متصل می‌کنند. در ادامه، کارتریج عقب (Rear Cartridge)، یک اورینگ دیگر (O Ring) و یک قطعه دوم با همان نام (Rear Cartridge) قرار دارند؛ در نهایت، ۴ پیچ شش‌گوش دیگر کل مجموعه را می‌بندند.

همین چیدمان ۱۶‌ تکه نشان می‌دهد چرا پمپ پره ای دوبل انویکس 2520VQ، برخلاف پمپ پره ای تک، دو کارتریج کاملاً مستقل دارد. هر کدام از این کارتریج‌ها را می‌توان جداگانه سرویس کرد.

برای آشنایی بیشتر با نحوه عملکرد داخلی این پمپ‌ها، مقاله پمپ پره ای چیست؟ را هم می‌توانید مطالعه کنید؛ برای شناخت کیفیت ساخت این محصولات نیز صفحه Ningbo NVICKS Hydraulic در دسترس شماست.



جدول مشخصات فنی پمپ پره ای دوبل انویکس 2520VQ

پمپ دوبل انویکس 2520VQ از ترکیب کدهای دبی رده 25VQ (در طبقه جلو) و رده 20VQ (در طبقه عقب) تشکیل می‌شود. این یعنی مشخصات فنی هر طبقه، عیناً همان مقادیر مدل تک‌ هم‌نامش را دارد.

طبقه جلو (کارتریج سمت شفت، رده 25VQ): کدهای دبی مجاز این طبقه شامل ۱۰، ۱۲، ۱۴، ۱۵، ۱۷، ۱۹، ۲۱ و ۲۵ گالن می‌شوند. ظرفیت جابجایی هندسی این طبقه بین ۳۲ تا ۷۹.۲ میلی‌لیتر بر دور قرار دارد و فشار حداکثر آن در تمام کدها ۲۱ مگاپاسکال (۲۱۰ بار) است.

طبقه عقب (کارتریج سمت کاور، رده 20VQ): کدهای دبی مجاز این طبقه شامل ۲، ۳، ۴، ۵، ۶، ۷، ۸، ۹، ۱۰، ۱۱، ۱۲ و ۱۴ گالن می‌شوند. ظرفیت جابجایی هندسی این طبقه بین ۷ تا ۴۵ میلی‌لیتر بر دور قرار دارد. فشار حداکثر آن تا کد ۱۱ برابر ۲۱ مگاپاسکال است؛ اما در کدهای ۱۲ و ۱۴ به ترتیب به ۱۶ و ۱۴ مگاپاسکال کاهش می‌یابد.

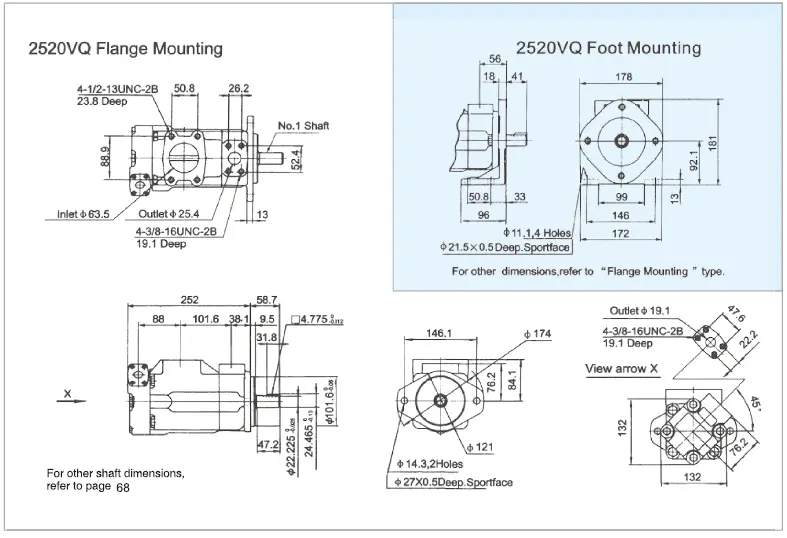

ابعاد پورت‌ها و گزینه‌های نصب پمپ پره ای دوبل انویکس 2520VQ

پمپ پره ای دوبل انویکس 2520VQ، برخلاف مدل‌های تک، دو پورت خروجی مستقل دارد؛ به همین دلیل ابعاد پورت آن نسبت به مدل‌های تک کارتریجه پیچیده‌تر تعریف می‌شود.

قطر پورت ورودی مشترک (Inlet) این مدل ۶۳.۵ میلی‌متر است. این عدد بزرگ‌تر از ورودی هر دو مدل تک‌ تشکیل‌دهنده‌اش (25VQ و 20VQ) است، چون باید دبی مکشی هر دو طبقه را همزمان تأمین کند.



• قطر خروجی شماره ۱ (طبقه جلو، رده 25VQ) برابر ۲۵.۴ میلی‌متر است و  قطر خروجی شماره ۲ (طبقه عقب، رده 20VQ) برابر ۱۹.۱ میلی‌متر است. این دو عدد دقیقاً با پورت خروجی مدل‌های تک‌ هم‌نامشان یکسان است؛ یعنی اتصالات لوله‌کشی موجود برای 25VQ و 20VQ، بدون تغییر روی این مدل دوبل هم قابل استفاده‌اند.
• مانند بقیه خانواده VQ، پمپ 2520VQ هم در دو حالت فلنجی (Flange Mounting) و پایه‌دار (Foot Mounting) عرضه می‌شود.
• اتصال پورت‌ها به‌صورت فلنج SAE چهارپیچ یا بدون علامت (No-marking) در دسترس است.
• برای شفت خروجی، گزینه تک خار (شماره ۱، No.1 Shaft) یا هزار خار قابل انتخاب است.
• جهت چرخش نیز راست‌گرد یا چپ‌گرد سفارش داده می‌شود.



موقعیت‌های خروجی (Outlet Positions) پمپ پره ای دوبل انویکس 2520VQ

نکته مهم در سفارش پمپ پره ای دوبل انویکس 2520VQ، تعیین موقعیت نسبی دو خروجی نسبت به ورودی است. سازنده برای این منظور یک کد دوحرفی تعریف کرده که در انتهای کد سفارش پمپ می‌آید؛ حرف اول موقعیت خروجی شماره ۱ نسبت به ورودی را نشان می‌دهد و حرف دوم موقعیت خروجی شماره ۲ را نسبت به همان ورودی مشخص می‌کند.

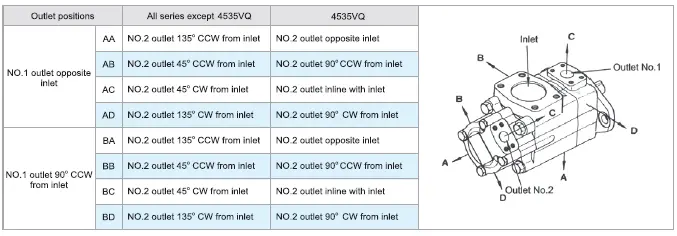

اگر خروجی شماره ۱ روبروی ورودی قرار دارد:

• کد AA: خروجی شماره ۲ در ۱۳۵ درجه پادساعت‌گرد از ورودی
• کد AB: خروجی شماره ۲ در ۴۵ درجه پادساعت‌گرد از ورودی
• کد AC: خروجی شماره ۲ در ۴۵ درجه ساعت‌گرد از ورودی
• کد AD: خروجی شماره ۲ در ۱۳۵ درجه ساعت‌گرد از ورودی

در حالتی که خروجی شماره ۱ در ۹۰ درجه پادساعت‌گرد از ورودی قرار دارد:

• کد BA: خروجی شماره ۲ در ۱۳۵ درجه پادساعت‌گرد از ورودی
• کد BB: خروجی شماره ۲ در ۴۵ درجه پادساعت‌گرد از ورودی
• کد BC: خروجی شماره ۲ در ۴۵ درجه ساعت‌گرد از ورودی
• کد BD: خروجی شماره ۲ در ۱۳۵ درجه ساعت‌گرد از ورودی

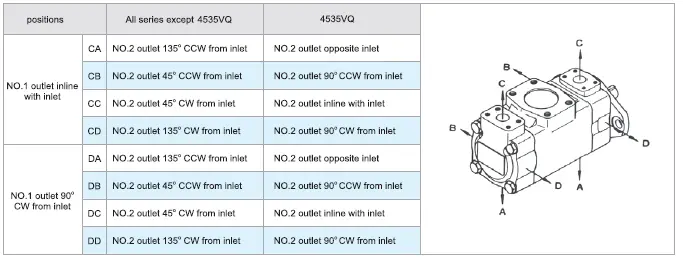

وقتی خروجی شماره ۱ هم‌راستا با ورودی قرار دارد:

• کد CA: خروجی شماره ۲ در ۱۳۵ درجه پادساعت‌گرد از ورودی
• کد CB: خروجی شماره ۲ در ۴۵ درجه پادساعت‌گرد از ورودی
• کد CC: خروجی شماره ۲ در ۴۵ درجه ساعت‌گرد از ورودی
• کد CD: خروجی شماره ۲ در ۱۳۵ درجه ساعت‌گرد از ورودی

برای حالتی که خروجی شماره ۱ در ۹۰ درجه ساعت‌گرد از ورودی قرار دارد:

• کد DA: خروجی شماره ۲ در ۱۳۵ درجه پادساعت‌گرد از ورودی
• کد DB: خروجی شماره ۲ در ۴۵ درجه پادساعت‌گرد از ورودی
• کد DC: خروجی شماره ۲ در ۴۵ درجه ساعت‌گرد از ورودی
• کد DD: خروجی شماره ۲ در ۱۳۵ درجه ساعت‌گرد از ورودی

این ۱۶ حالت، تمام ترکیب‌های ممکن برای زاویه دو خروجی این پمپ را پوشش می‌دهند. انتخاب کد درست باید متناسب با چیدمان شیرآلات و جهت لوله‌کشی مدار هیدرولیک شما انجام شود؛ برای این کار می‌توانید مشخصات مدار خود را با کارشناسان فنی بهداد صنعت در میان بگذارید.



پمپ دوبل 2520VQ یا 3520VQ؛ کدام مدل را انتخاب کنیم؟

اگر فاز رفت سریع مدار شما به دبی بیشتری نسبت به سقف طبقه جلوی این مدل نیاز دارد، گزینه بعدی پمپ 3520VQ است. در آن مدل، طبقه جلو از رده 35VQ ساخته شده و ظرفیت جابجایی بسیار بالاتری نسبت به رده 25VQ دارد؛ اما طبقه عقب هر دو مدل یکسان (رده 20VQ) باقی می‌ماند.

به بیان دیگر، انتخاب بین این دو پمپ دوبل فقط به نیاز دبی طبقه بزرگ‌تر بستگی دارد، نه به مدار فرعی یا پایلوت که در هر دو مدل مشابه است.



ویژگی‌های پمپ پره ای دوبل انویکس 2520VQ

• هر دو کارتریج این مدل، از همان طراحی متعادل Intra-vane با روتور ده‌پره بهره می‌برند که پایه فنی کل خانواده VQ است. این ساختار امکان کار در فشار بالا را فراهم می‌کند، بدون آنکه فشار جانبی اضافی به یاتاقان‌ها وارد شود.
• صفحات جانبی هر دو طبقه، به‌صورت شناور طراحی شده‌اند. در نتیجه، لقی جانبی روتور به‌طور خودکار جبران می‌شود؛ حتی زیر بار سنگین یکی از دو طبقه، بازده حجمی افت محسوسی پیدا نمی‌کند.
• علاوه بر این، صفحه جانبی هر کارتریج از جنس دومتالی ساخته شده است. این ویژگی مقاومت در برابر سایش و دمای بالا را افزایش می‌دهد؛ به همین دلیل، عمر کاری پمپ پره ای دوبل انویکس 2520VQ نسبت به کارتریج‌های تک‌فلزی رقبا طولانی‌تر است.



کاربردهای صنعتی پمپ پره ای دوبل انویکس 2520VQ

این پمپ دو طبقه، به لطف دو کارتریج مستقلش، بیشتر در مدارهایی به کار می‌رود که همزمان به دو سرعت یا دو مسیر جریان نیاز دارند. در ادامه، رایج‌ترین کاربردهای صنعتی این مدل را می‌خوانید.

• پرس‌های هیدرولیک با فشار پایین تا متوسط در بسیاری از پرس‌های ورق فولادی، طبقه بزرگ‌تر پمپ مسئول حرکت سریع جک در فاز رفت است. به‌محض تماس قالب با قطعه کار، این طبقه آنلود می‌شود و طبقه کوچک‌تر، فشار نهایی پرس را حفظ می‌کند. همین تقسیم‌کار، مصرف انرژی را نسبت به یک پمپ تک‌مرحله‌ای بزرگ کاهش می‌دهد.
• دستگاه‌های تزریق پلاستیک و پخت لاستیک در این ماشین‌آلات، مرحله پرکردن سریع قالب به دبی بالا نیاز دارد، اما مرحله نگه‌داشت فشار تنها دبی کمی می‌طلبد. یک پمپ کارتریجی دوبل مثل 2520VQ، دقیقاً همین دو نیاز را با یک بدنه پوشش می‌دهد.
• تجهیزات کارگاهی با مدار فرمان یا پایلوت مجزا در ماشین‌آلاتی که یک موتور محرک باید هم مدار اصلی و هم یک مدار کمکی (مثل فرمان یا پایلوت) را تغذیه کند، پمپ هیدرولیک پره ای دو طبقه، نیاز به نصب دو پمپ جداگانه و دو اتصال به موتور را از بین می‌برد.



برای استعلام قیمت و خرید پمپ پره ای دوبل انویکس 2520VQ اقدام کنید

برای دریافت قیمت به‌روز این پمپ دو طبقه متناسب با کد سفارش موردنیازتان (کدهای دبی هر دو طبقه، موقعیت خروجی، نوع نصب، نوع سیال)، با واحد فروش بهداد صنعت تماس بگیرید.

اگر یکی از دو کارتریج پمپ دوبل فعلی شما دچار افت فشار یا نشتی شده، لازم نیست حتماً کل پمپ را تعویض کنید؛ در بسیاری از موارد فقط با تعویض همان کارتریج، دستگاه به کارایی اولیه بازمی‌گردد. برای بررسی و تعمیر پمپ پره ای توسط کارشناسان فنی بهداد صنعت اقدام کنید.



سوالات متداول درباره پمپ پره ای دوبل انویکس 2520VQ

❓پمپ دوبل 2520VQ چه تفاوتی با پمپ 2520V دارد؟

👈تفاوت اصلی، مثل بقیه خانواده VQ، در کارتریج است. پمپ 2520V از کارتریج سه‌تکه قدیمی‌تر استفاده می‌کند؛ اما نسخه VQ با کارتریج پنج‌تکه و صفحات جانبی شناور، در دور و فشار بالاتر عمر بیشتری دارد.

❓آیا این پمپ با روغن‌های ضدآتش هم سازگار است؟

👈بله. طبق کد سفارش کاتالوگ، حالت بدون علامت برای روغن‌های نفتی معمولی، امولسیون و مایع گلیکول آب مناسب است؛ اما اگر مدار شما به روغن فسفات استر (ضدآتش) نیاز دارد، باید کد F3 را هنگام سفارش مشخص کنید.

❓پمپ 2520VQ معادل کدام مدل‌های سایر برندهاست؟

👈از نظر رده وزنی و کاری، این مدل تقریباً معادل SQP21 (یوکن) و T6CC (دنیسون) است؛ هرچند ابعاد و وزن دقیق بین برندها یکسان نیست و برای جایگزینی مستقیم باید نقشه ابعادی هر دو مدل مقایسه شود.

❓آیا هر دو طبقه 2520VQ همیشه باید هم‌زمان کار کنند؟

👈خیر، بسته به طراحی مدار می‌توان یکی از دو طبقه را در بخشی از سیکل کاری آنلود کرد؛ این دقیقاً یکی از مزیت‌های اصلی پمپ‌های دوبل نسبت به پمپ های تک‌ است.

❓آیا می‌توان فقط یکی از دو کارتریج 2520VQ را تعویض کرد؟

👈بله، در صورت خرابی یکی از دو طبقه، فقط همان کارتریج (25VQ یا 20VQ) تعویض می‌شود و نیازی به تعویض کل پمپ نیست.
