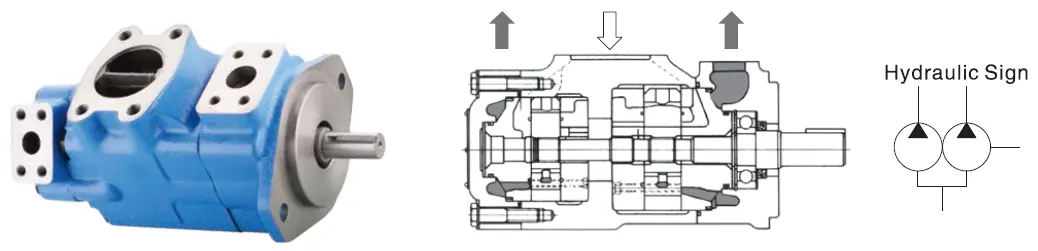

بعضی سیستم‌های هیدرولیک یک مدار ساده ندارند؛ دو مدار مجزا با نیاز فشار و دبی متفاوت دارند که باید همزمان تغذیه شوند. پمپ پره‌ای دوبل انویکس 2520V دقیقاً برای همین شرایط طراحی شده است. این پمپ که در بازار با نام پمپ هیدرولیک پره ای دو طبقه نیز شناخته می‌شود، در واقع ترکیب دو پمپ تک روی یک محور و یک بدنه است.

این مدل از ترکیب دو سایز شناخته‌شده سری V تشکیل شده است. بخش شفت (Shaft End) با دبی ۳۳ تا ۶۷ میلی‌لیتر بر دور معادل سایز 25V عمل می‌کند و بخش کاور (Cover End) با دبی ۷ تا ۴۵ میلی‌لیتر بر دور معادل سایز 20V است. با خرید یک پمپ کارتریجی دوبل، دو منبع جریان مستقل در یک واحد فیزیکی به دست می‌آورید.

این طراحی مزیت عملی مهمی دارد: به‌جای استفاده از دو الکتروموتور و دو پمپ جداگانه برای دو مدار مختلف، فقط یک موتور و یک پمپ پره ای دو طبقه کافی است. این یعنی صرفه‌جویی در فضای نصب، کاهش هزینه تجهیزات جانبی (کوپلینگ، پایه موتور) و سادگی بیشتر در طراحی یونیت هیدرولیک.

این پمپ توسط Ningbo NVICKS Hydraulic چین با طراحی منطبق بر استانداردهای NVICKS 2520V و پمپ‌های دوبل سری V ساخته می‌شود و در بازار با نام پمپ پره ای دوبل طرح ویکرز نیز شناخته می‌شود. برای آشنایی با پمپ‌های تک این خانواده می‌توانید پمپ پره ای انویکس 20V و پمپ پره ای انویکس 25V را نیز بررسی کنید.



پمپ دوبل چیست و چه تفاوتی با پمپ تک دارد؟

در سیستم‌های هیدرولیک صنعتی، گاهی نیاز به دو جریان مستقل با دبی‌های متفاوت وجود دارد. پمپ هیدرولیک پره ای دو طبقه یا همان پمپ دوبل، راه‌حلی هوشمندانه برای این نیاز است.

یک پمپ دوبل در واقع دو کارتریج مستقل روی یک شفت مشترک دارد. هر کارتریج دبی مخصوص خود را تولید می‌کند و از یک پورت خروجی جداگانه به سیستم تحویل می‌دهد. سرعت چرخش هر دو کارتریج یکسان است چون هر دو روی یک شفت مشترک قرار دارند، اما چون ابعاد کارتریج‌ها با هم فرق دارند، دبی خروجی هر کدام متفاوت است.

تفاوت اصلی پمپ دوبل با پمپ تک:

• پمپ تک: یک کارتریج، یک خروجی، یک مدار هیدرولیک
• پمپ دوبل: دو کارتریج، دو خروجی مستقل، دو مدار هیدرولیک، با یک موتور و یک شفت

در مدل 2520V بخش شفت (25V) دبی بالاتر و بخش کاور (20V) دبی پایین‌تر تولید می‌کند. این ترکیب در ماشین‌آلاتی مثل تزریق پلاستیک بسیار کاربردی است؛ جایی که یک مدار به جریان زیاد برای حرکت سریع جک نیاز دارد و مدار دیگر به فشار بالا برای نگهداری قالب.

جدول مشخصات فنی پمپ پره ای دوبل انویکس 2520V

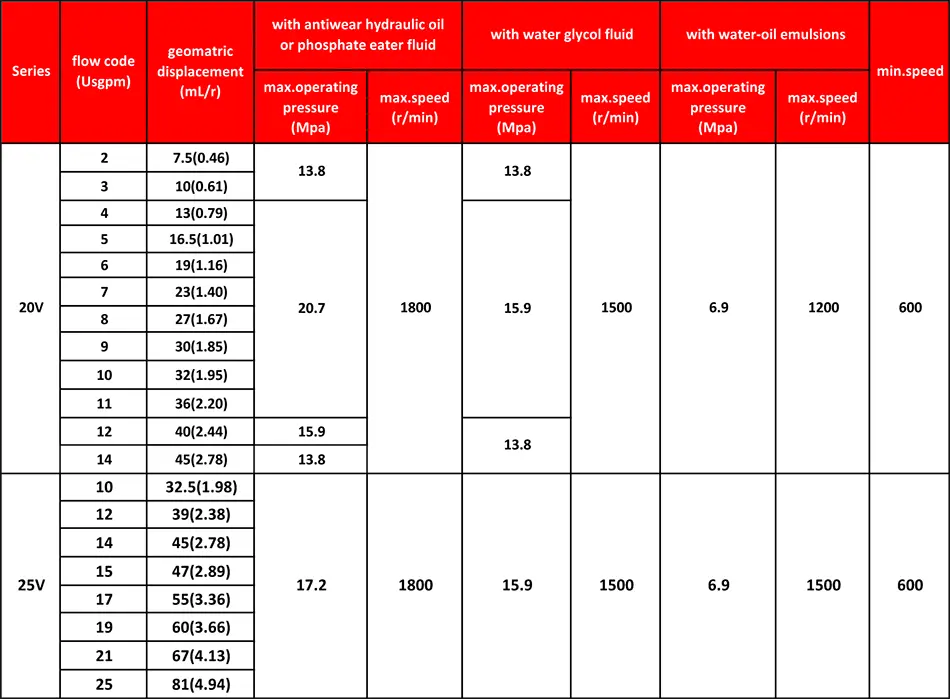

جدول زیر مشخصات فنی پمپ پره ای دو طبقه 2520V انویکس را برای سه نوع سیال هیدرولیک نشان می‌دهد. این مدل از ترکیب کدهای دبی سری 25V و سری 20V تشکیل شده است. حداکثر فشار کاری این پمپ با روغن هیدرولیک ضدسایش ۱۷.۲ مگاپاسکال (۱۷۲ بار) برای بخش شفت و ۲۰.۷ مگاپاسکال (۲۰۷ بار) برای بخش کاور می‌باشد.



موقعیت‌های خروجی پمپ پره ای دوبل انویکس 2520V

یکی از مهم‌ترین تفاوت‌های پمپ کارتریجی دوبل با پمپ تک، تنوع بیشتر در موقعیت‌های خروجی است. چون این پمپ دو خروجی مستقل دارد، موقعیت نسبی این دو خروجی نسبت به یکدیگر و نسبت به ورودی باید در طراحی یونیت هیدرولیک دقیقاً مشخص شود.

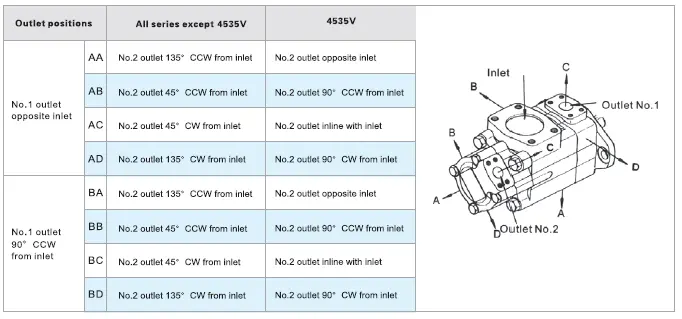

خروجی شماره ۱ مقابل ورودی (No.1 outlet opposite inlet):

• AA: خروجی ۲ در زاویه ۱۳۵ درجه خلاف جهت عقربه‌های ساعت از ورودی
• AB: خروجی ۲ در زاویه ۴۵ درجه خلاف جهت عقربه‌های ساعت از ورودی
• AC: خروجی ۲ در زاویه ۴۵ درجه هم‌جهت عقربه‌های ساعت از ورودی
• AD: خروجی ۲ در زاویه ۱۳۵ درجه هم‌جهت عقربه‌های ساعت از ورودی

خروجی شماره ۱ در زاویه ۹۰ درجه خلاف جهت عقربه‌های ساعت از ورودی (No.1 outlet 90° CCW from inlet):

• BA: خروجی ۲ مقابل ورودی
• BB: خروجی ۲ در زاویه ۴۵ درجه خلاف جهت عقربه‌های ساعت از ورودی
• BC: خروجی ۲ همسو با ورودی
• BD: خروجی ۲ در زاویه ۱۳۵ درجه هم‌جهت عقربه‌های ساعت از ورودی

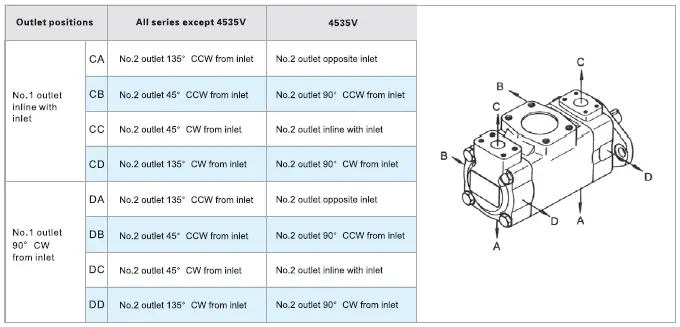

خروجی شماره ۱ در زاویه ۱۳۵ درجه خلاف جهت عقربه‌های ساعت از ورودی (No.1 outlet 135° CCW from inlet):

• CA: خروجی ۲ مقابل ورودی
• CB: خروجی ۲ در زاویه ۹۰ درجه خلاف جهت عقربه‌های ساعت از ورودی
• CC: خروجی ۲ همسو با ورودی
• CD: خروجی ۲ در زاویه ۹۰ درجه هم‌جهت عقربه‌های ساعت از ورودی

خروجی شماره ۱ در زاویه ۴۵ درجه خلاف جهت عقربه‌های ساعت از ورودی (No.1 outlet 45° CCW from inlet):

• DA: خروجی ۲ مقابل ورودی
• DB: خروجی ۲ در زاویه ۴۵ درجه خلاف جهت عقربه‌های ساعت از ورودی
• DC: خروجی ۲ همسو با ورودی
• DD: خروجی ۲ در زاویه ۹۰ درجه هم‌جهت عقربه‌های ساعت از ورودی



راهنمای نصب و ابعاد پمپ پره ای دوبل انویکس 2520V

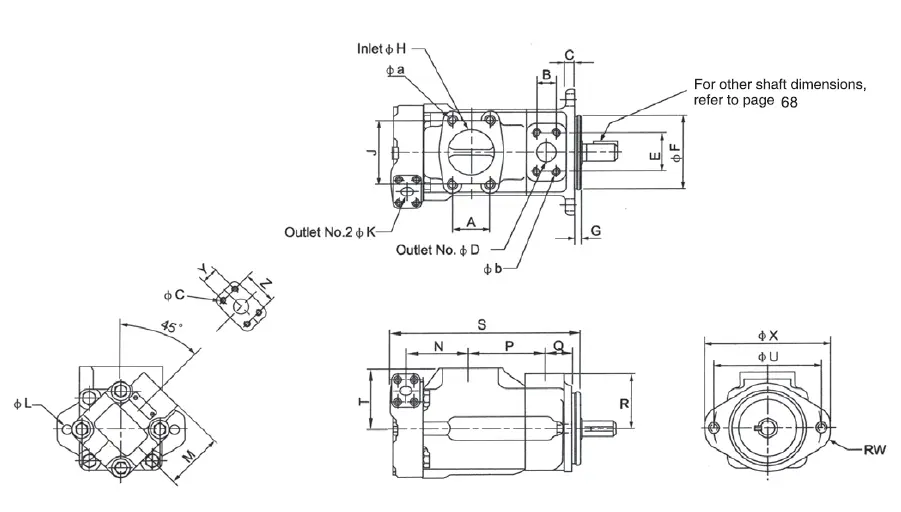

آگاهی از ابعاد دقیق نصب پمپ کارتریجی دوبل 2520V برای طراحی صحیح یونیت هیدرولیک ضروری است. این پمپ نسبت به پمپ‌های تک سری V ابعاد بزرگ‌تری دارد چون دو کارتریج روی یک شفت مشترک قرار گرفته‌اند. تصویر زیر تمامی ابعاد کلیدی را به میلی‌متر نشان می‌دهد.

نکات مهم نصب:

• پورت ورودی (Inlet): قطر H میلی‌متر
• خروجی شماره ۱ (Outlet No.1): قطر D میلی‌متر
• خروجی شماره ۲ (Outlet No.2): قطر K میلی‌متر
• اتصال فلنج (Øa): 1/2″-13UNC-2B با عمق ۲۳.۸ میلی‌متر، ۴ سوراخ
• اتصال (Øb): 3/8″-16UNC-2B با عمق ۱۹.۱ میلی‌متر، ۴ سوراخ
• اتصال (Øc): 3/8″-16UNC-2B با عمق ۱۹.۱ میلی‌متر، ۴ سوراخ

ابعاد اصلی (میلی‌متر):

• A = 50.8 | B = 26.2 | C = 12.7 | ØD = 25.4 | E = 52.4
• ØF = 101.60/101.55 | G = 9.53 | ØH = 63.5 | J = 88.9 | ØK = 19.1 | ØL = 14.2 | M = 76.2
• N = 88.1 | P = 101.6 | Q = 38.1 | R = 76.2 | S = 250 | T = 85.3
• ØU = 146.1 | ØV = 120.7 | RW = 14 | ØX = 174.7 | Y = 22.2 | Z = 47.6

ویژگی‌های پمپ پره ای دوبل انویکس 2520V

• پمپ پره ای طرح ویکرز 2520V با دو کارتریج مستقل روی یک شفت مشترک، تمام مزایای پمپ‌های پره‌ای سری V را در قالب یک پمپ دو خروجی ارائه می‌دهد. بخش شفت (25V) و بخش کاور (20V) هر کدام کارتریج مستقل خود را دارند و می‌توان هر کدام را بدون جدا کردن پمپ از خط هیدرولیک تعویض کرد.
• ساختار ۱۲ پره‌ای با بالانس هیدرولیکی داخلی در هر دو کارتریج، نوسان جریان را به حداقل می‌رساند و کارکردی آرام و یکنواخت در هر دو مدار فراهم می‌کند. این ویژگی در ماشین‌آلاتی که دو مدار هیدرولیک با نیازهای متفاوت دارند، اهمیت ویژه‌ای دارد.
• این پمپ با روغن هیدرولیک ضدسایش، گلیکول آب و امولسیون آب سازگار است. از نظر شفت نیز هم در نوع تک‌خار (Straight Key) و هم هزارخار (Spline) و هم شفت HD (Heavy Duty) موجود است که انعطاف بالایی در اتصال به انواع الکتروموتور فراهم می‌کند.

مزایای پمپ پره ای دوبل انویکس 2520V

انتخاب NVICKS 2520V به جای دو پمپ تک جداگانه، مزایای عملی مهمی برای طراح و بهره‌بردار سیستم هیدرولیک دارد:

• صرفه‌جویی در فضا و هزینه: یک موتور، یک کوپلینگ، یک پایه موتور، به جای دو دستگاه مجزا. این یعنی کاهش چشمگیر هزینه تجهیزات جانبی و فضای نصب.
• دو دبی مستقل با یک محرک: بخش شفت (معادل 25V) و بخش کاور (معادل 20V) هر کدام جریان مستقل خود را تأمین می‌کنند. می‌توان خروجی‌ها را با هم ترکیب کرد یا به دو مدار جداگانه هدایت کرد.
• نویز پایین: ساختار ۱۲ پره‌ای با بالانس هیدرولیکی در هر دو کارتریج، نوسان جریان را به حداقل رسانده و کارکردی بی‌صدا و یکنواخت فراهم می‌کند.
• تعمیر آسان: هر کارتریج مستقل از شفت محرک است و بدون جدا کردن پمپ از خط هیدرولیک قابل تعویض است. در صورت نیاز، می‌توانید کارتریج انویکس را به‌صورت جداگانه تهیه کنید.
• انعطاف در نصب: ۱۶ موقعیت مختلف برای پورت‌های خروجی (AA تا DD) امکان طراحی انواع یونیت‌های هیدرولیک را فراهم می‌کند.
• سازگاری با سیالات متنوع: قابلیت کار با روغن معدنی، امولسیون آب، گلیکول آب و سیال فسفات استر.



کاربردهای پمپ پره ای دوبل انویکس 2520V

پمپ کارتریجی دوبل انویکس 2520V به دلیل ارائه دو جریان مستقل با دبی‌های متفاوت، در ماشین‌آلاتی کاربرد دارد که به دو مدار هیدرولیک با نیازهای متفاوت نیاز دارند:

• دستگاه‌ تزریق پلاستیک: یکی از اصلی‌ترین کاربردهای این پمپ. بخش شفت (دبی بالا) حرکت سریع جک تزریق را تأمین می‌کند و بخش کاور (فشار بالا) نگهداری قالب در مرحله نگهداری فشار را به عهده دارد.
• پرس‌های هیدرولیک: تأمین جریان بالا برای حرکت سریع رفت و برگشت پیستون و فشار کافی برای مرحله پرس‌کاری با دو مدار مستقل.
• ماشین‌آلات کفش‌سازی: تغذیه همزمان دو مدار هیدرولیک با دبی و فشار متفاوت در مراحل مختلف تولید.
• تجهیزات ریخته‌گری و دایکست: تأمین جریان پیوسته برای دو مدار مجزا در محیط‌های با دمای بالا.
• ماشین‌آلات ابزارسازی و CNC: تأمین روغن‌کاری و فشار هیدرولیک دو مدار مستقل با حداقل نویز.
• تجهیزات متالورژی: کارکرد مطمئن در خطوط نورد که به دو جریان هیدرولیک مجزا نیاز دارند.



خرید پمپ پره ای دوبل انویکس 2520V از بهداد صنعت

بهداد صنعت به عنوان تأمین‌کننده تخصصی تجهیزات هیدرولیک صنعتی، پمپ پره‌ای دوبل انویکس 2520V را با ضمانت اصالت کالا و پشتیبانی فنی کامل ارائه می‌دهد. انتخاب کد دبی مناسب برای هر دو بخش شفت و کاور این پمپ نیاز به بررسی دقیق سیستم هیدرولیک دارد. تیم فنی ما پیش از خرید، نیاز واقعی سیستم شما را بررسی کرده و بهترین ترکیب کد دبی را پیشنهاد می‌دهد.

برای مشاهده کلیه محصولات پمپ پره ای و همچنین مطالعه بیشتر درباره این نوع پمپ‌ها می‌توانید مقاله “پمپ پره ای چیست؟”  را مطالعه کنید.

برای استعلام قیمت پمپ پره ای دوبل انویکس 2520V، موجودی و مشاوره فنی رایگان همین الان با ما در تماس باشید:

تماس با بهداد صنعت



سوالات متداول درباره پمپ پره ای دوبل انویکس 2520V

❓پمپ پره ای دوبل انویکس 2520V چه تفاوتی با پمپ تک 20V و 25V دارد؟

👈پمپ 2520V یک پمپ دو طبقه است که از ترکیب دو کارتریج روی یک شفت مشترک تشکیل شده. بخش شفت آن معادل سری 25V (دبی ۳۳ تا ۶۷ میلی‌لیتر بر دور) و بخش کاور آن معادل سری 20V (دبی ۷ تا ۴۵ میلی‌لیتر بر دور) عمل می‌کند. برخلاف پمپ تک که یک خروجی دارد، این پمپ دو خروجی مستقل با دو دبی متفاوت ارائه می‌دهد.

❓آیا می‌توان دو خروجی پمپ 2520V را با هم ترکیب کرد؟

👈بله، در سیستم‌هایی که به دبی بالا نیاز است می‌توان هر دو خروجی را به هم متصل کرد و مجموع دبی هر دو بخش را به یک مدار هدایت کرد. این کار در مرحله حرکت سریع جک‌های هیدرولیک بزرگ بسیار رایج است.

❓تعویض کارتریج پمپ 2520V چگونه انجام می‌شود؟

👈هر یک از دو کارتریج این پمپ کاملاً مستقل از شفت محرک است و بدون جدا کردن پمپ از خط هیدرولیک قابل تعویض است. این ویژگی توقف تولید را به حداقل می‌رساند.

❓حداکثر فشار کاری پمپ انویکس 2520V چقدر است؟

👈بخش شفت (معادل 25V) حداکثر فشار ۱۷.۲ مگاپاسکال (۱۷۲ بار) و بخش کاور (معادل 20V) حداکثر فشار ۲۰.۷ مگاپاسکال (۲۰۷ بار) با روغن هیدرولیک ضدسایش دارد.

❓آیا پمپ انویکس 2520V با پمپ ویکرز 2520V جایگزین می‌شود؟

👈پمپ انویکس 2520V با طراحی منطبق بر استانداردهای سری V ویکرز ساخته می‌شود و در بسیاری از سیستم‌هایی که قبلاً با پمپ ویکرز کار می‌کردند می‌توانید آن را به عنوان جایگزین به‌کار ببرید.
