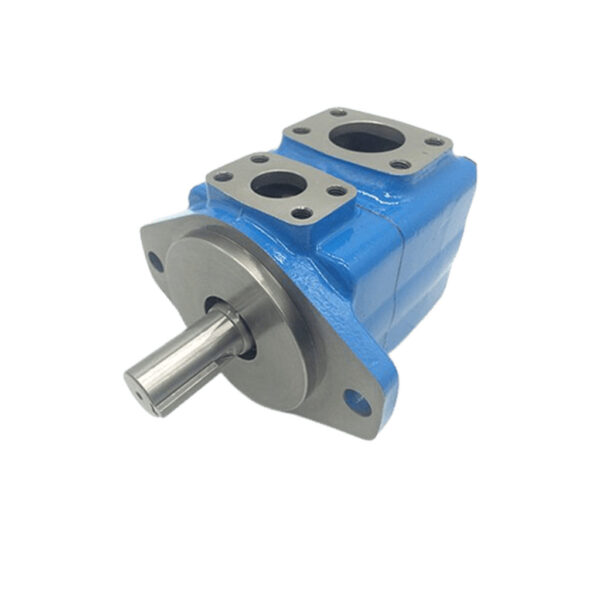

وقتی صحبت از بزرگ‌ترین و قدرتمندترین عضو خانواده پمپ‌های پره‌ای تک‌طبقه انویکس می‌شود، پمپ پره ای انویکس 45V در صدر قرار می‌گیرد. این مدل با ۷ کد دبی مختلف (۴۲، ۴۵، ۵۰، ۵۷، ۶۰، ۶۶ و ۷۵) و دامنه دبی ۱۳۸ تا ۲۳۷ میلی‌لیتر بر دور، بالاترین ظرفیت جریان را در میان چهار مدل سری V (پمپ پره ای انویکس 20V، پمپ پره ای انویکس 25V، پمپ پره ای انویکس 35V و 45V) ارائه می‌دهد؛ بدون اینکه از مزایای ذاتی پمپ‌های پره‌ای، یعنی نویز پایین و کارکرد یکنواخت، فاصله بگیرد.

این ویژگی، پمپ هیدرولیک پره ای انویکس 45V را به انتخاب طبیعی صنایعی تبدیل کرده که حجم بالایی از روغن هیدرولیک نیاز دارند: پرس‌های هیدرولیک سنگین، خطوط تولید فولاد و فلزات، و ماشین‌آلات صنعتی با سیکل کاری پیوسته. در چنین کاربردهایی، رفتن به سراغ پمپ‌های پیستونی معمولاً به معنای هزینه بالاتر و پیچیدگی بیشتر در نگهداری است؛ 45V همان ظرفیت جریان را با سادگی و قیمت مناسب‌تر یک پمپ پره ای انویکس فراهم می‌کند.

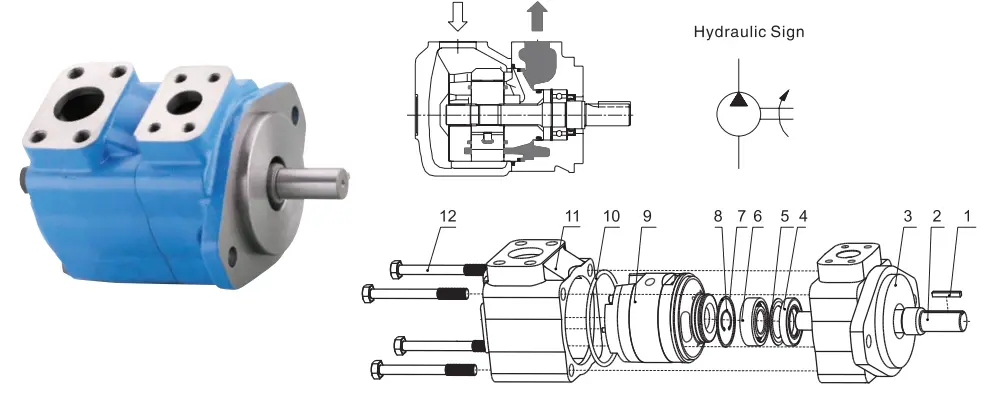

از نظر ساختار داخلی، 45V نیز مانند سایر اعضای خانواده V از ۱۲ قطعه اصلی تشکیل شده: خار شفت، شفت، درپوش جلو، کاسه‌نمد شفت، واشر، بلبرینگ، نگهدارنده پره‌ها، گیره فنری شفت، کارتریج، اورینگ، درپوش عقب و پیچ‌های شش‌گوش. تفاوت اصلی در ابعاد و توان تحمل این قطعات است؛ چون 45V قرار است جریان بیشتری را در فشار و سرعت بالا جابه‌جا کند، کیفیت ساخت هر یک از این اجزا مستقیماً روی پایداری عملکرد در بلندمدت اثر می‌گذارد.

این پمپ توسط Ningbo NVICKS Hydraulic چین، با طراحی کاملاً منطبق بر استانداردهای سری V ویکرز تولید می‌شود و به همین دلیل در بازار ایران با نام پمپ پره ای انویکس طرح ویکرز نیز شناخته می‌شود. کارتریج انویکس با کارتریج‌ ویکرز تعویض‌پذیر هستند و می‌توان آن‌ها را مستقیماً در پوسته ویکرز نصب کرد؛ نکته‌ای که برای کارگاه‌هایی که قبلاً با تجهیزات ویکرز کار کرده‌اند، فرآیند جایگزینی را ساده می‌کند.

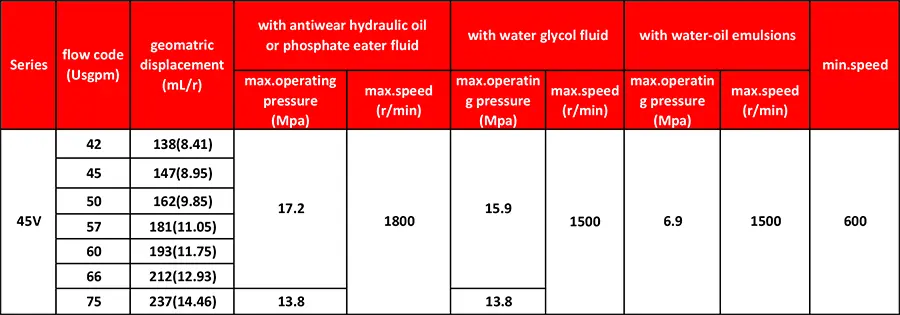

جدول مشخصات فنی پمپ پره ای انویکس 45V

جدول زیر مشخصات فنی پمپ هیدرولیک پره ای انویکس 45V را در ۷ کد دبی مختلف (از ۱۳۸ تا ۲۳۷ میلی‌لیتر بر دور) و برای سه نوع سیال هیدرولیک نشان می‌دهد. این مدل بالاترین دامنه دبی را در میان چهار مدل سری V دارد و پاسخگوی سیستم‌های هیدرولیک صنعتی با نیاز به جریان بسیار بالاست.

. حداکثر فشار کاری این پمپ با روغن هیدرولیک ضدسایش ۱۷.۲ مگاپاسکال (۱۷۲ بار) و حداکثر سرعت مجاز ۱۸۰۰ دور بر دقیقه می‌باشد.

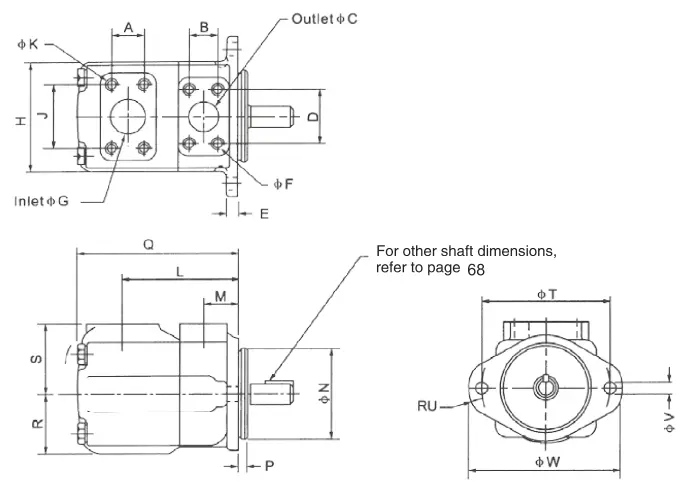

نقشه نصب و ابعاد پمپ پره ای انویکس 45V

با توجه به ابعاد بزرگ‌تر پمپ کارتریجی 45V نسبت به سایر مدل‌های سری V، رعایت دقیق فضای نصب و ابعاد فلنج اهمیت بیشتری پیدا می‌کند. این پمپ با فلنج اتصال SAE 4 پیچه طراحی شده و تصویر زیر تمامی ابعاد کلیدی را به میلی‌متر ارائه می‌دهد.

نکات مهم نصب:

• پورت ورودی (Inlet): قطر ۶۹.۹ میلی‌متر
• پورت خروجی (Outlet): قطر ۳۸.۱ میلی‌متر
• اتصال فلنج: 1/2″-13UNC-2B با عمق ۲۳.۸ میلی‌متر، ۴ سوراخ
• اتصال درپوش: 5/8″-11UNC-2B با عمق ۲۵.۴ میلی‌متر، ۴ سوراخ
• ابعاد کلی: طول ۲۱۶ × عرض ۱۱۰.۳ × ارتفاع ۱۲۷ میلی‌متر

ویژگی‌های پمپ پره ای انویکس 45V

پمپ پره‌ای طرح ویکرز 45V انویکس همان اصول طراحی خانواده V را در ابعاد و سرعت بالاتر دنبال می‌کند. این مدل تقویت‌های لازم برای تحمل بار بیشتر را نیز دارد. ساختار ۱۲ پره‌ای با بالانس هیدرولیکی داخلی، نوسان جریان را حتی در بالاترین سطح دبی این سری (تا ۲۳۷ میلی‌لیتر بر دور) کنترل می‌کند. این کنترل از افت کیفیت عملکرد جلوگیری می‌کند.

پمپ 45V نیز مانند سایر مدل‌ها، موقعیت‌های مختلف پورت خروجی (A، B، C، D) را حفظ کرده است. این تنوع، انعطاف لازم برای طراحی یونیت‌های هیدرولیک بزرگ‌تر را فراهم می‌کند. این پمپ با روغن هیدرولیک ضدسایش، گلیکول آب و امولسیون آب سازگار است. با این حال، در دبی‌های بالا، انتخاب سیال مناسب تأثیر محسوس‌تری روی عمر قطعات داخلی می‌گذارد.

از نظر شفت، NVICKS 45V هم در نوع تک‌خار (Straight Key) و هم هزارخار (Spline) موجود است. این تنوع، امکان تطبیق با انواع کوپلینگ و سیستم‌های انتقال قدرت خط تولید را فراهم می‌کند. این نکته در پروژه‌های بازسازی یا جایگزینی پمپ قدیمی اهمیت زیادی دارد.

مزایای پمپ پره ای انویکس 45V

وقتی مهندسان برای تأمین دبی بالا در یک سیستم هیدرولیک تصمیم می‌گیرند، معمولاً سه گزینه روی میز دارند: پمپ دنده‌ای، پمپ پیستونی یا پمپ پره‌ای. پمپ کارتریجی انویکس 45V از مزایای هر دو طرف بهره می‌برد:

• در برابر پمپ‌های دنده‌ای: پمپ‌های دنده‌ای ساده و ارزان هستند، اما نویز بالا و نوسان جریان محسوسی دارند. 45V با ساختار ۱۲ پره‌ای و بالانس هیدرولیکی، همان دبی بالا را با صدای به‌مراتب کمتر و جریان یکنواخت‌تر تأمین می‌کند.
• در برابر پمپ‌های پیستونی: پمپ‌های پیستونی راندمان بالاتری دارند، اما قیمت بالاتر، پیچیدگی بیشتر در سرویس و حساسیت بیشتر به آلودگی روغن از معایب آن‌هاست. 45V با کارتریج مستقل از شفت محرک، تعمیر و تعویض قطعات را به‌مراتب ساده‌تر می‌کند و هزینه نگهداری را پایین نگه می‌دارد.
• مقیاس‌پذیری در پروژه‌های بزرگ: در سیستم‌هایی که به دبی بسیار بالا نیاز است، می‌توان از پمپ‌های دوبل 45V (دو کارتریج روی یک محور) استفاده کرد تا بدون افزایش تعداد الکتروموتورها، ظرفیت جریان را چند برابر کرد.
• عمر طولانی در کار پیوسته: ساختار پره های بالانس حتی در بالاترین سطح دبی این سری، فشار اضافی روی استاتور وارد نمی‌کند و سایش زودرس را به حداقل می‌رساند.
• تعمیر آسان: کارتریج بدون جدا کردن پمپ از خط هیدرولیک قابل تعویض است. در صورت نیاز، می‌توانید کارتریج انویکس 45V را به‌صورت جداگانه تهیه کنید.

کاربردهای پمپ پره ای انویکس 45V

پمپ پره‌ای انویکس 45V به دلیل بالاترین ظرفیت دبی در سری V، در صنایعی کاربرد دارد که حجم بالای روغن هیدرولیک و کار پیوسته با بار سنگین از الزامات اصلی است:

• پرس‌های هیدرولیک سنگین صنعتی: تأمین جریان بالا برای پرس‌های بزرگ با نیروی زیاد، جایی که دبی ناکافی مستقیماً سرعت تولید را کاهش می‌دهد.
• خطوط تولید فولاد و فلزات: کارکرد پیوسته و قابل اعتماد در خطوط نورد، پرس فلزات و سایر فرآیندهای سنگین متالورژی.
• دستگاه تزریق پلاستیک با تناژ بالا: تأمین جریان هیدرولیک کافی برای قالب‌های بزرگ و سیکل‌های تزریق با حجم بالا، جایی که پمپ‌های کوچک‌تر سری V پاسخگو نیستند.
• تجهیزات ریخته‌گری صنعتی و دایکست سنگین: کارکرد پایدار در محیط‌های با دمای بالا، فشار زیاد و نیاز به جریان مداوم.
• ماشین‌آلات راهسازی و معدن سنگین: تحمل بارهای بسیار سنگین و شرایط کاری دشوار در پروژه‌های زیرساختی و معدنی.
• تجهیزات صنایع سنگین و کشتی‌سازی: کاربردهایی که نیاز به جابه‌جایی حجم بالای روغن هیدرولیک در فشار پایدار دارند.

خرید پمپ پره ای انویکس 45V از بهداد صنعت

بهداد صنعت بزرگ‌ترین و پرظرفیت‌ترین مدل خانواده V انویکس، یعنی پمپ پره‌ای انویکس 45V، را با ضمانت اصالت کالا و پشتیبانی فنی کامل ارائه می‌دهد. با توجه به اینکه این مدل معمولاً در پروژه‌های صنعتی بزرگ و حساس استفاده می‌شود، تیم فنی ما پیش از خرید سیستم هیدرولیک شما را بررسی کرده و مناسب‌ترین کد دبی را پیشنهاد می‌دهد تا از هزینه‌های اضافه و انتخاب اشتباه جلوگیری شود.

برای استعلام قیمت پمپ پره ای انویکس 45V، موجودی و مشاوره فنی رایگان همین الان با ما در تماس باشید:

تماس با بهداد صنعت

سوالات متداول درباره پمپ پره ای انویکس 45V

❓تفاوت پمپ پره ای انویکس 45V با مدل 35V چیست؟

👈مدل 45V نسبت به 35V دبی بیشتری دارد (۱۳۸ تا ۲۳۷ در برابر ۶۷ تا ۱۴۷ میلی‌لیتر بر دور) و بالاترین ظرفیت جریان را در میان مدل‌های تک‌طبقه سری V دارد. ابعاد 45V نیز بزرگ‌تر از 35V است.

❓حداکثر فشار کاری پمپ پره ای انویکس 45V چقدر است؟

👈با روغن هیدرولیک ضدسایش حداکثر فشار ۱۷.۲ مگاپاسکال (۱۷۲ بار)، با گلیکول آب ۱۵.۹ مگاپاسکال و با امولسیون آب ۶.۹ مگاپاسکال است.

❓آیا پمپ انویکس 45V با پمپ ویکرز V45 جایگزین می‌شود؟

👈پمپ انویکس 45V با طراحی منطبق بر استانداردهای سری V ویکرز تولید می‌شود و در بسیاری از سیستم‌هایی که قبلاً با پمپ ویکرز کار می‌کردند، می‌توانید آن را به‌عنوان جایگزین به‌کار ببرید.

❓آیا پمپ پره ای انویکس 45V برای پروژه‌های صنعتی بزرگ مناسب است؟

بله، 45V بالاترین ظرفیت دبی در سری V انویکس را دارد و پاسخگوی پرس‌های هیدرولیک سنگین، خطوط فولاد و فلزات و پروژه‌های صنعتی با نیاز به جریان بالاست.

❓چه زمانی باید به جای پمپ تک 45V از مدل دوبل استفاده کرد؟

👈در سیستم‌هایی که به دبی بسیار بالاتر از ۲۳۷ میلی‌لیتر بر دور نیاز است، استفاده از پمپ‌های دوبل 45V به جای افزایش تعداد پمپ‌های تک، راه‌حل مقیاس‌پذیرتر و کم‌هزینه‌تری است.

❓حداقل و حداکثر سرعت پمپ انویکس 45V چقدر است؟

👈حداقل سرعت ۶۰۰ دور بر دقیقه و حداکثر سرعت با روغن هیدرولیک ۱۸۰۰ دور بر دقیقه است.
