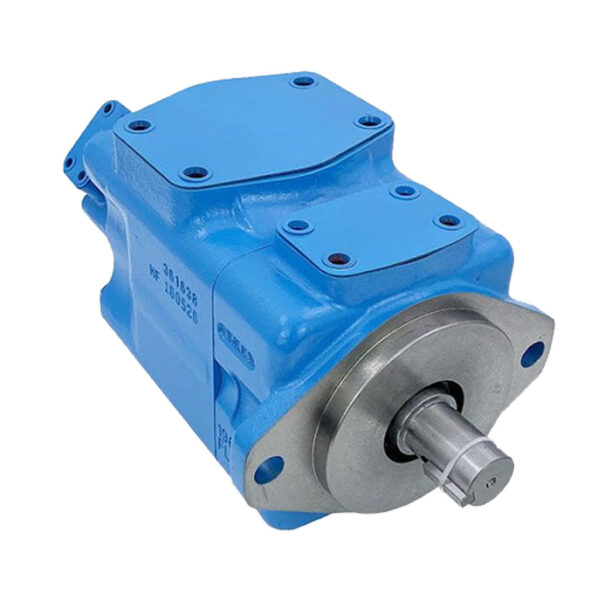

پمپ پره ای دوبل انویکس 4520V یکی از مدل‌های قدرتمند سری V شرکت Ningbo NVICKS Hydraulic  است که برای سیستم‌های هیدرولیکی با نیاز به دبی بالا، عملکرد مداوم و پایداری در شرایط کاری سنگین طراحی شده است.

این مدل از ترکیب دو بخش 45V و 20V تشکیل شده و با تأمین هم‌زمان جریان روغن برای دو مدار مستقل، انتخابی مناسب برای ماشین‌آلات صنعتی، خطوط تولید، تجهیزات فولاد، ماشین‌آلات معدنی، پرس‌های هیدرولیک و سایر سیستم‌های هیدرولیکی با بار کاری بالا محسوب می‌شود.

 طراحی کارتریجی، راندمان حجمی مناسب، صدای کاری پایین، قابلیت سرویس آسان و امکان تعویض قطعات داخلی، از مهم‌ترین ویژگی‌های پمپ هیدرولیک پره ای دوبل انویکس 4520V به شمار می‌روند.

همچنین استفاده از استانداردهای سری V باعث شده است این مدل در بسیاری از پروژه‌های نوسازی یا جایگزینی پمپ‌های فرسوده، بدون نیاز به تغییرات اساسی در سیستم هیدرولیک مورد استفاده قرار گیرد.

اگر قصد انتخاب یا جایگزینی یک پمپ پره ای دوبل با ظرفیت بالاتر نسبت به مدل‌های 3520V ،2520V و 3525V  را دارید، مدل 4520V می‌تواند گزینه‌ای مناسب برای کاربردهایی باشد که به دبی بیشتر و عملکرد پایدار در سیکل‌های کاری طولانی نیاز دارند.



جدول مشخصات فنی پمپ پره ای دوبل طرح ویکرز انویکس 4520V

پمپ پره ای دوبل طر ح ویکرز انویکس 4520V از ترکیب دو کارتریج 45V و 20V تشکیل شده است و برای سیستم‌های هیدرولیکی طراحی شده که به دبی بالاتر در مدار اصلی و عملکرد پایدار در شرایط کاری سنگین نیاز دارند. این مدل با بهره‌گیری از طراحی استاندارد سری V، امکان انتخاب ترکیب‌های مختلف Flow Code را متناسب با نیاز هر سیستم فراهم می‌کند.



اگر با مفهوم Flow Code، نحوه عملکرد و تفاوت مدل‌های مختلف این سری آشنایی ندارید، پیشنهاد می‌کنیم ابتدا مقاله پمپ پره ای چیست؟ را مطالعه کنید.



ویژگی‌های پمپ پره ای دو طبقه انویکس 4520V

پمپ کارتریجی دوبل انویکس 4520V با بهره‌گیری از ساختار دوبل و طراحی استاندارد سری V، برای سیستم‌های هیدرولیکی طراحی شده است که به دبی بالا، عملکرد پایدار و قابلیت اطمینان در شرایط کاری سنگین نیاز دارند.

علاوه بر این ، ترکیب دو بخش 45V و 20V باعث می‌شود این مدل بتواند دو مدار هیدرولیکی را به‌صورت هم‌زمان تغذیه کرده و راندمان سیستم را افزایش دهد.

یکی از مهم‌ترین ویژگی‌های این پمپ هیدرولیک پره ای، طراحی کارتریجی (Cartridge Design) است. این ساختار امکان تعویض مجموعه داخلی پمپ را بدون نیاز به تعویض بدنه فراهم می‌کند و هزینه‌های تعمیر، نگهداری و زمان توقف تجهیزات را کاهش می‌دهد.

در صورت افت فشار، افزایش صدای پمپ یا کاهش دبی، آشنایی با اصول آموزش تعمیرات پمپ هیدرولیک می‌تواند در عیب‌یابی اولیه و افزایش طول عمر تجهیزات مؤثر باشد.

استفاده از طراحی دقیق پره‌ها و قطعات داخلی باعث کاهش نوسانات جریان، عملکرد نرم‌تر و صدای کمتر نسبت به بسیاری از پمپ‌های هیدرولیک متداول شده است. این ویژگی در تجهیزاتی که به عملکرد یکنواخت و پایدار نیاز دارند، اهمیت زیادی دارد.

پمپ 4520V همچنین با استانداردهای رایج سری V سازگار است و در بسیاری از پروژه‌های تعویض یا نوسازی، بدون نیاز به تغییرات گسترده در مدار هیدرولیک قابل استفاده است. این موضوع علاوه بر کاهش هزینه‌های نصب، فرآیند جایگزینی پمپ را نیز ساده‌تر می‌کند.

مزایای پمپ پره ای دوبل انویکس 4520V

• دبی بالای مدار اصلی به دلیل استفاده از بخش 45V
• امکان تغذیه هم‌زمان دو مدار هیدرولیکی
• طراحی کارتریجی و سهولت در تعمیر و نگهداری
• عملکرد یکنواخت با کاهش ضربان جریان روغن
• صدای کاری پایین و کاهش ارتعاشات سیستم
• راندمان مناسب در کارکردهای مداوم صنعتی
• قابلیت جایگزینی با بسیاری از پمپ‌های استاندارد سری V
• دسترسی مناسب به قطعات یدکی و کارتریج پمپ پره ای انویکس موقعیت‌های خروجی پمپ پره ای دوبل انویکس 3520V



موقعیت‌های خروجی پمپ پره ای دوبل انویکس 4520V

پمپ پره ای دوبل طرح ویکرز 4520V در موقعیت‌های مختلف خروجی (Outlet Position) تولید می‌شود. این ویژگی، نصب پمپ را در انواع سیستم‌های هیدرولیک و پاورپک‌های صنعتی آسان‌تر می‌کند. مطابق کاتالوگ، خروجی پمپ در چهار موقعیت استاندارد قابل انتخاب است. با چرخش بخش خروجی نسبت به بدنه، مسیر لوله‌کشی با فضای نصب دستگاه هماهنگ می‌شود.

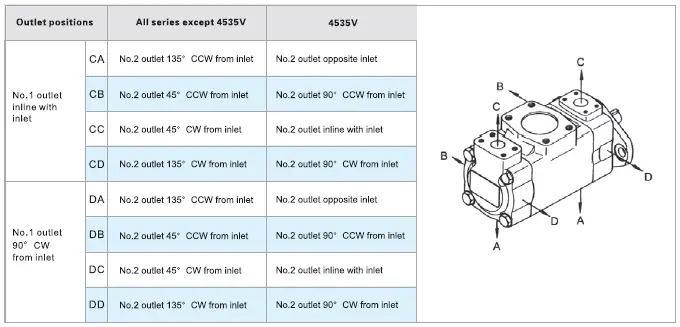

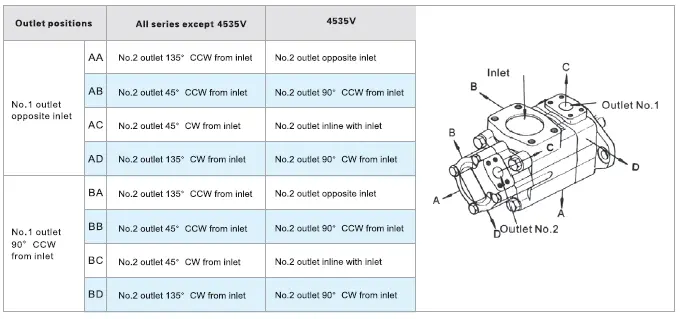

تصویر زیر موقعیت‌های استاندارد خروجی این پمپ را نشان می‌دهد.

انتخاب صحیح موقعیت خروجی علاوه بر ساده‌تر شدن فرآیند نصب، باعث کاهش طول مسیر لوله‌کشی، افت فشار کمتر، دسترسی بهتر برای سرویس و جلوگیری از اعمال تنش اضافی به اتصالات هیدرولیکی می‌شود. به همین دلیل، هنگام سفارش پمپ هیدرولیک پره ای دوبل انویکس باید علاوه بر Flow Code، نوع شفت و جهت چرخش، کد موقعیت خروجی (Outlet Position) نیز مطابق نقشه سیستم هیدرولیک مشخص شود.

در صورت جایگزینی پمپ قدیمی، توصیه می‌شود موقعیت خروجی مدل جدید با پمپ قبلی یکسان انتخاب شود تا بدون نیاز به تغییر در لوله‌کشی و اتصالات، نصب به‌سادگی انجام شود.



راهنمای ابعاد نصب پمپ پره ای دوبل انویکس 4520V

ابعاد نصب پمپ کارتریجی دوبل انویکس 4520V بر اساس استاندارد سری V طراحی شده است تا نصب و جایگزینی آن در بسیاری از سیستم‌های هیدرولیک صنعتی بدون نیاز به تغییرات گسترده در محل نصب امکان‌پذیر باشد.

اطلاعاتی مانند ابعاد کلی، قطر و طول شفت، محل سوراخ‌های نصب، ابعاد فلنج، اندازه رزوه‌های ورودی و خروجی و فاصله نقاط اتصال در نقشه فنی کاتالوگ ارائه شده‌اند و باید پیش از خرید با مشخصات سیستم یا پمپ قبلی مطابقت داده شوند.

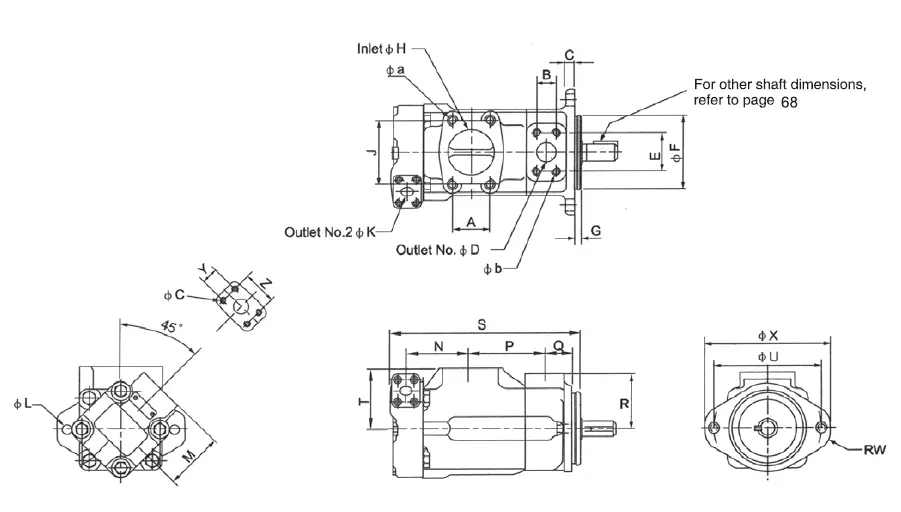

تصویر زیر ابعاد نصب و نقشه فنی پمپ هیدرولیک پره ای دوبل انویکس 4520V را نشان می‌دهد.

در زمان نصب، علاوه بر بررسی ابعاد، نوع شفت (تک خار یا هزارخار)، جهت چرخش، موقعیت خروجی و هم‌محوری دقیق شافت با الکتروموتور نیز اهمیت زیادی دارد. به همین دلیل، رعایت این موارد از ایجاد لرزش، اعمال بار جانبی به بلبرینگ ها، افزایش استهلاک قطعات و کاهش عمر مفید پمپ هیدرولیک پره ای جلوگیری می‌کند.

اگر قصد جایگزینی این مدل با پمپ موجود روی دستگاه را دارید، توصیه می‌شود پیش از سفارش، نقشه ابعادی کاتالوگ را با ابعاد پمپ فعلی مقایسه کنید تا فرآیند نصب بدون تغییر در پایه، کوپلینگ یا لوله‌کشی انجام شود.



کاربردهای پمپ هیدرولیک پره ای دوبل انویکس 4520V

این پمپ، به دلیل بهره‌مندی از ترکیب بخش‌های 45V و 20V، انتخابی مناسب برای سیستم‌های هیدرولیکی است که به دبی بالا در مدار اصلی و عملکرد پایدار در شرایط کاری مداوم نیاز دارند. این مدل با قابلیت تأمین هم‌زمان جریان روغن برای دو مدار مستقل، در صنایع مختلف مورد استفاده قرار می‌گیرد و نقش مهمی در افزایش راندمان سیستم‌های هیدرولیکی ایفا می‌کند.

از مهم‌ترین کاربردهای پمپ هیدرولیک پره ای دوبل انویکس 4520V می‌توان به موارد زیر اشاره کرد:

• ماشین‌آلات صنایع فولاد و نورد
• دستگاه تزریق پلاستیک با ظرفیت بالا
• پرس‌های هیدرولیک سنگین
• ماشین‌آلات راهسازی و معدنی
• خطوط تولید و تجهیزات صنعتی با کارکرد مداوم
• پاورپک‌های هیدرولیک صنعتی
• تجهیزات انتقال مواد و ماشین‌آلات کارخانه‌ای
• سیستم‌های هیدرولیکی با دو مدار مستقل

اگر در انتخاب بین پمپ پره ای دوبل انویکس 4520V و پمپ پره ای دوبل انویکس 3525V تردید دارید، تفاوت اصلی این دو مدل در ظرفیت دو بخش پمپ است.مدل 4520V با بهره‌گیری از بخش 45V، دبی بیشتری در مدار اصلی تأمین می‌کند و برای سیستم‌هایی با مصرف بالاتر روغن در مدار اول مناسب‌تر است و در مقابل، مدل 3525V از بخش 25V در مدار دوم استفاده می‌کند و برای تجهیزاتی که هر دو مدار به ظرفیت بالاتری نیاز دارند، می‌تواند گزینه مناسب‌تری باشد.



خرید پمپ هیدرولیک پره ای دوبل انویکس 4520V

اگر قصد خرید پمپ پره ای دوبل انویکس 4520V را دارید، انتخاب مدل مناسب باید بر اساس دبی موردنیاز، فشار کاری، Flow Code، نوع شفت، جهت چرخش، موقعیت خروجی و ابعاد نصب انجام شود. بررسی این مشخصات قبل از سفارش، علاوه بر جلوگیری از خطا در انتخاب، باعث افزایش راندمان سیستم هیدرولیک و کاهش هزینه‌های نگهداری خواهد شد.

در مجموعه بهداد صنعت امکان استعلام قیمت پمپ پره ای دوبل انویکس 4520V، دریافت مشاوره تخصصی و تأمین این محصول فراهم است. کارشناسان فنی با بررسی نیاز سیستم، شما را در انتخاب مناسب‌ترین مدل از سری V همراهی می‌کنند تا خریدی مطمئن و متناسب با کاربرد صنعتی خود داشته باشید.

برای اطلاع از قیمت، موجودی و خرید پمپ پره ای دوبل انویکس 4520V با کارشناسان بهداد صنعت تماس بگیرید.



سوالات متداول پمپ پره ای دوبل انویکس 4520V

❓پمپ هیدرولیک پره ای دوبل انویکس 4520V برای چه دستگاه‌هایی مناسب است؟

👈این مدل برای ماشین‌آلات صنعتی، پرس‌های هیدرولیک، تجهیزات صنایع فولاد، خطوط تولید، دستگاه‌های تزریق پلاستیک، ماشین‌آلات معدنی و انواع پاورپک‌ های هیدرولیک که به دبی بالاتر در مدار اصلی نیاز دارند، مناسب است.

❓تفاوت پمپ دوبل انویکس 4520V با 3525V چیست؟

👈تفاوت اصلی این دو مدل در ظرفیت دو بخش پمپ است. مدل 4520V از بخش 45V در مدار اصلی استفاده می‌کند و دبی بیشتری نسبت به مدل  3525V در مدار اول ارائه می‌دهد. در مقابل، مدل 3525V به دلیل استفاده از بخش 25V در مدار دوم، برای سیستم‌هایی که مدار دوم به ظرفیت بیشتری نیاز دارد، انتخاب مناسب‌تری است.

❓آیا پمپ هیدرولیک پره ای دوبل انویکس 4520V قابلیت تعمیر دارد؟

👈بله. این مدل از طراحی کارتریجی بهره می‌برد و در بسیاری از موارد می‌توان مجموعه کارتریج را بدون تعویض بدنه اصلی سرویس یا تعویض کرد. انجام سرویس‌های دوره‌ای و استفاده از روغن هیدرولیک مناسب، نقش مهمی در افزایش طول عمر پمپ دارد.

❓در زمان خرید پمپ پره ای دوبل انویکس 4520V به چه نکاتی باید توجه کرد؟

👈پیش از خرید، مشخصات فنی شامل Flow Code، فشار کاری، دبی موردنیاز، نوع شفت، جهت چرخش، موقعیت خروجی و ابعاد نصب را با مشخصات سیستم هیدرولیک تطبیق دهید، با این کار از بروز مشکلات در نصب و عملکرد پمپ جلوگیری می‌کند.

❓حداکثر فشار کاری پمپ پره ای دوبل انویکس 4520V چقدر است؟

👈حداکثر فشار کاری این پمپ دو طبقه به Flow Code انتخابی هر بخش بستگی دارد.

• بخش 45V: برای اغلب Flow Codeها حداکثر فشار کاری 172 بار (17.2 MPa) است
• بخش 20V: برای اغلب Flow Codeها حداکثر فشار کاری 207 بار (20.7 MPa) می باشد.
