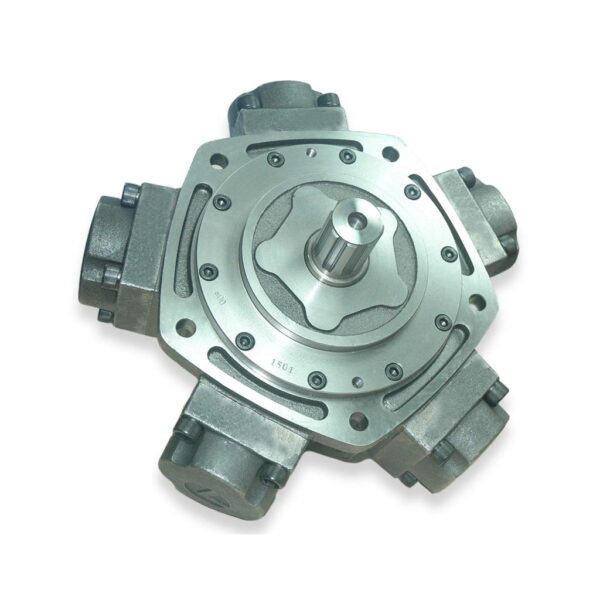

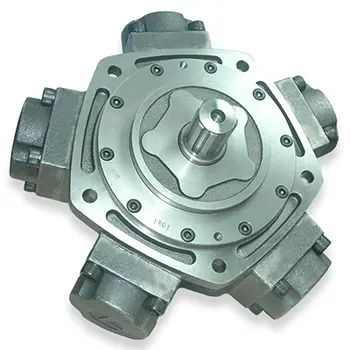

هیدروموتور پیستونی شعاعی اینترموت NHM2 از سری NHM، نسل دوم از موتورهای پیستونی شعاعی با طراحی محور لنگ (Crankshaft) است که برای دستیابی به گشتاور بالا در فشارهای کاری متوسط تا بالا طراحی شده است.
این مدل از نظر ساختار و عملکرد مشابه NHM1 است، اما با حجم جابجایی و گشتاور بیشتر تولید شده و برای ماشین‌آلات سنگین‌تر و سیستم‌های هیدرولیک با نیاز به توان بالاتر مورد استفاده قرار می‌گیرد.

این هیدروموتور، در دسته‌ی Low Speed High Torque (LSHT) قرار می‌گیرد، به این معنا که می‌تواند با سرعت پایین، گشتاور بسیار بالا و راندمان بالا تولید کند.

مدل NHM2 در واقع پل ارتباطی بین مدل سبک NHM1 و مدل قوی‌تر NHM3 است. در حالی که ابعاد آن هنوز جمع‌وجور است، گشتاور و توان خروجی بیشتری نسبت به NHM1 ارائه می‌دهد، و برای سیستم‌هایی که نیاز به قدرت بیشتر دارند بدون افزایش وزن زیاد، گزینه‌ ای مناسب می باشد.



جهت درک عمیق‌تر از عملکرد و ساختار این نوع خاص از هیدروموتورها، مطالعه مقاله “هیدروموتور پیستونی شعاعی از قدرت تا کارایی” توصیه می‌شود.

اگر تمایل دارید با دسته‌بندی کامل هیدروموتورها آشنا شوید، مقاله “هیدروموتور راز قدرت ماشین آلات صنعتی” انتخاب خوبی است.

همچنین می‌توانید انواع این مدل را در قسمت محصولات مربوطه بررسی کنید. برای مشاهده همه مدل‌ها، کلیک نمایید.

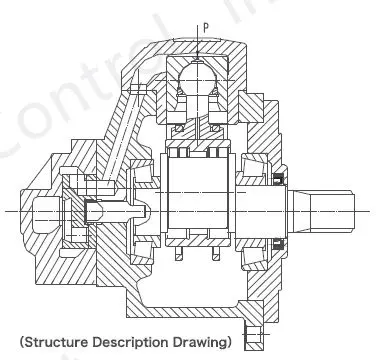

معرفی هیدروموتور پیستونی شعاعی اینترموت سری NHM

در این هیدروموتور، روغن هیدرولیک از طریق سوپاپ توزیع وارد سیلندرها شده و پیستون‌ها را به حرکت درمی‌آورد. نیروی حاصل از فشار مستقیماً به محور لنگ منتقل شده و باعث تولید گشتاور خروجی می‌گردد.
با جریان رفت و برگشت روغن، پیستون‌ها به طور متناوب فشار بالا و پایین ایجاد کرده و حرکتی چرخشی و یکنواخت در محور خروجی فراهم می‌کنند. سیستم توزیع روغن به گونه‌ای طراحی شده که با چرخاندن آن ۱۸۰ درجه، جهت چرخش موتور به آسانی معکوس می‌شود.

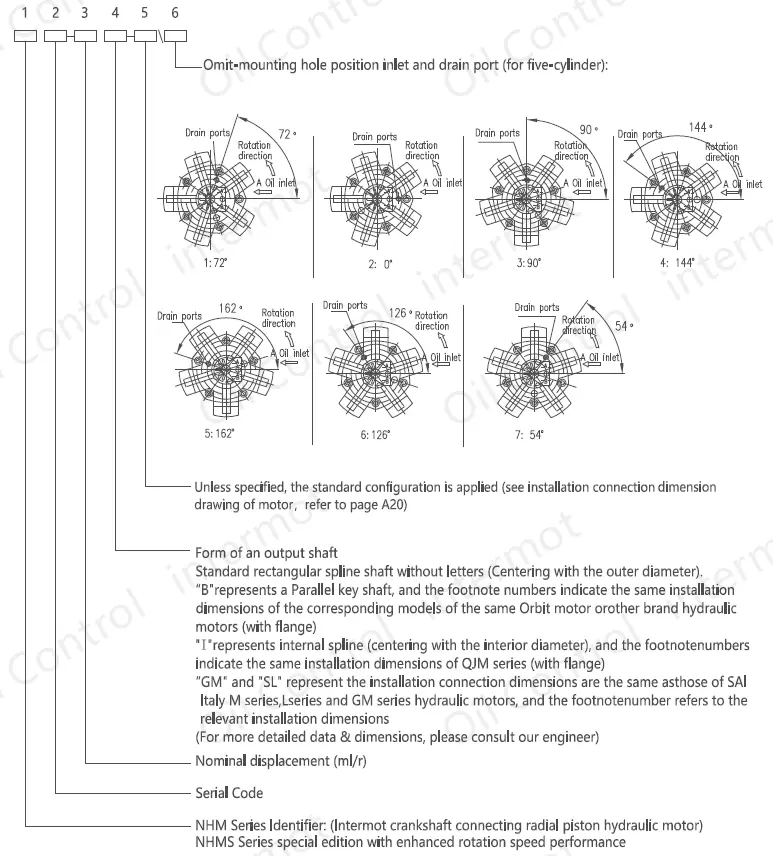

  کد سفارش هیدروموتور پیستونی شعاعی اینترموت NHM2 طبق استاندارد طراحی سری  NHM

در تصویر پایین، ساختار کد سفارش (Ordering Code) برای سری NHM نشان داده شده است. این کد اطلاعات کلیدی مانند نوع هیدروموتور، اندازه، نوع شفت، طراحی فلنج، موقعیت پورت‌ها و سایر ویژگی‌های فنی را در اختیار قرار می‌دهد.
با توجه به این کد، هنگام انتخاب مدل NHM2، می‌توانید موتوری دقیقاً مطابق با نیازهای سیستم هیدرولیک خود انتخاب کنید.

جدول مشخصات فنی هیدروموتور پیستونی شعاعی اینترموت NHM2

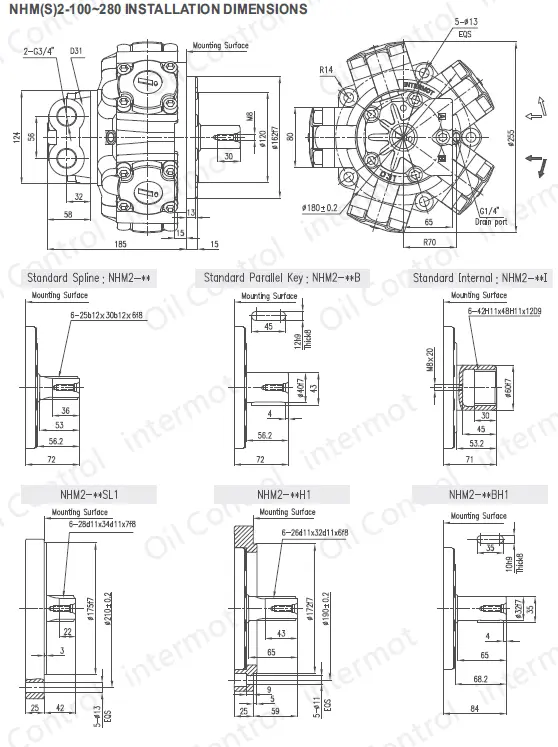

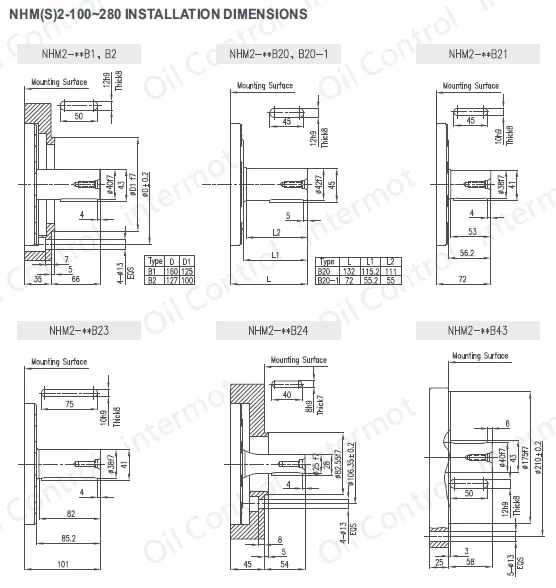

ابعاد نصب هیدروموتور پیستونی شعاعی اینترموت NHM2

ابعاد نصب شامل مشخصات دقیق زیر است:

• قطر محور خروجی: مطابق با استاندارد ISO (شفت تخت یا دندانه‌دار)
• محل اتصال فلنج: چهار سوراخ نصب با فاصله مرکزی استاندارد
• محل پورت‌های ورودی و خروجی: در دو طرف بدنه، برای سهولت نصب در موقعیت‌های مختلف
• اتصال تخلیه (Drain Port): در بخش فوقانی برای جلوگیری از تجمع فشار داخلی

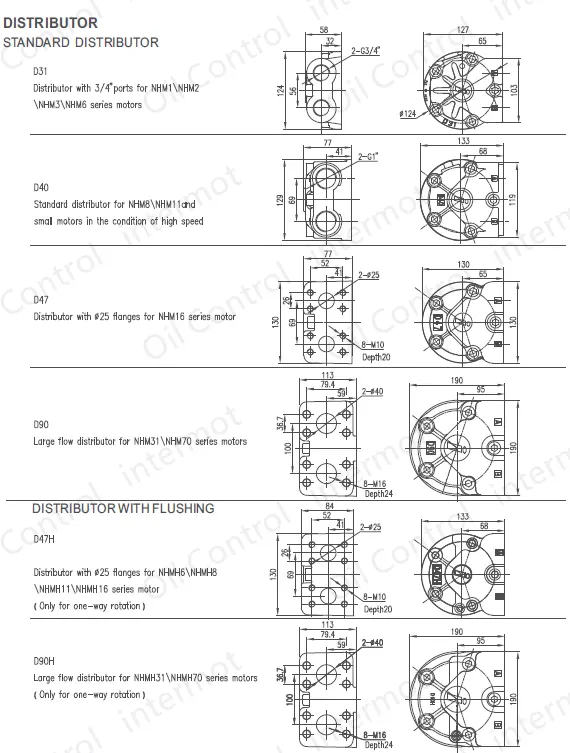

انواع درب مقسم هیدروموتور پیستونی شعاعی اینترموت NHM2

درب مقسم یا Distributor در موتور  NHM2 وظیفه‌ی توزیع روغن تحت فشار بین پیستون‌ها را برعهده دارد و به‌عنوان بخش اصلی کنترل جریان عمل می‌کند.
در این مدل از درب مقسم نوع D31 استفاده می‌شود که برای موتورهای سایز کوچک و متوسط سری NHM طراحی شده است. ساختار دقیق آن باعث عملکرد نرم و کنترل دقیق گشتاور خروجی موتور می‌شود. درب D31 برای موتورهای NHM1 تا NHM6 مشترک است و در کاربردهای سبک و نیمه‌صنعتی عملکردی پایدار دارد.

شرکت اینترموت در سری NHM چند نوع درب مقسم استاندارد و مدل‌های مخصوص با سیستم فلاشینگ ارائه می‌دهد:

انواع درب مقسم استاندارد (Standard Distributor)

D31

درب مقسم با پورت‌های 3/4 اینچ، مناسب برای موتورهای سری NHM1، NHM2، NHM3 و NHM6.
این مدل برای کاربردهای عمومی و سرعت‌های متوسط طراحی شده است.

D40

درب مقسم استاندارد مخصوص موتورهای NHM8 و NHM11 و موتورهای کوچکتر در شرایط دور بالا (High Speed).
این مدل جریان روغن را با دقت بالا در سرعت‌های زیاد هدایت می‌کند.

D47

مجهز به فلنج‌های قطر25، مناسب برای موتورهای سری NHM16.
این مدل به‌دلیل طراحی مستحکم خود برای موتورهایی با گشتاور بالا استفاده می‌شود.

D90

درب مقسم بزرگ با دبی جریان بالا برای موتورهای NHM31 و NHM70.
طراحی آن به گونه‌ای است که در کاربردهای سنگین صنعتی، عملکرد پایدار و بدون افت فشار فراهم می‌کند.



انواع درب مقسم با فلاشینگ (Distributor with Flushing)

در مدل‌های دارای سیستم Flushing، یک مدار شستشوی داخلی برای کاهش حرارت و حذف ذرات آلاینده روغن در مدار تعبیه شده است. این ویژگی باعث افزایش دوام و بازده موتور در کارکردهای پیوسته و سنگین می‌شود.

D47H

درب مقسم با فلنج‌های قطر 25 مخصوص موتورهای NHM6، NHM8، NHM11 و NHM16.
(مناسب برای موتورهایی با چرخش یک‌طرفه)

D90H

درب مقسم بزرگ با دبی زیاد برای موتورهای NHM31 و NHM70.
(طراحی آن فقط برای چرخش یک‌طرفه است)

ویژگی‌ ها

• گشتاور بالا در دور پایین به‌دلیل طراحی شعاعی چندپیستونی.
• طراحی مقاوم و قابل اعتماد برای کار در شرایط صنعتی و محیط‌های سنگین.
• دوام بالا به‌واسطه سیستم آب‌بندی مخصوص بین پیستون و سیلندر.
• راندمان مکانیکی و حجمی بالا (بیش از 90%).
• قابلیت تغییر جهت چرخش (دوطرفه).
• با فلنج استاندارد و ابعاد جمع و جور، نصب آن آسان است.
• کارکرد نرم، بی‌صدا و بدون لرزش در سرعت‌های پایین.



کاربردها

طراحی هیدروموتور NHM2 برای کاربردهایی است که نیاز به گشتاور متوسط تا زیاد با سرعت پایین دارند، از جمله:

• سیستم‌های درایو چرخ و وینچ (Winch Drives)
• ماشین‌آلات معدنی و حفاری
• دستگاه‌ تزریق پلاستیک و پرس‌های هیدرولیک
• تجهیزات صنعتی انتقال مواد
• ماشین‌آلات دریایی و اسکله‌ها



لیست قیمت هیدروموتور پیستونی شعاعی اینترموت NHM2

شرکت بهداد صنعت، به‌عنوان تأمین‌کننده معتبر تجهیزات هیدرولیک در ایران، محصولات خود را با قیمت رقابتی و ضمانت اصالت کالا ارائه می‌کند. برای دریافت لیست کامل قیمت‌ها و ثبت سفارش، همین حالا با کارشناسان فروش تماس بگیرید و از مشاوره رایگان تخصصی بهره‌مند شوید.
