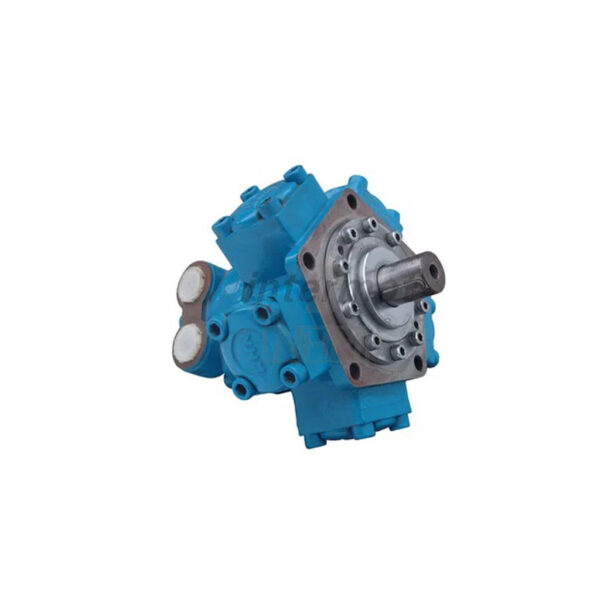

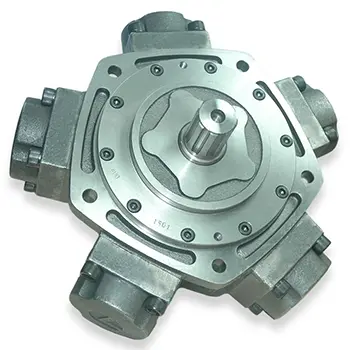

هیدروموتور پیستونی شعاعی اینترموت NHM1 یکی از محصولات سری NHM شرکت Intermot  است که به‌عنوان یکی از معتبرترین برندها در زمینه سیستم‌های هیدرولیک شناخته می‌شود. این مدل برای کاربردهایی طراحی شده است که نیاز به گشتاور بالا، راندمان زیاد و دوام طولانی‌مدت دارند.

هیدروموتور NHM1 با ساختار پیستونی شعاعی (Radial Piston Motor) و طراحی مستحکم خود، برای استفاده در تجهیزات صنعتی، ماشین‌آلات معدنی، دریایی و سیستم‌های انتقال قدرت سنگین به کار می رود.

سری NHM شامل مدل‌های NHM1 تا NHM70 است که بر اساس ظرفیت جابجایی و توان خروجی طبقه‌بندی می‌شوند. مدل NHM1 کوچک‌ترین عضو این خانواده است و برای کاربردهای سبک تا متوسط مناسب می‌باشد.



برای شناخت بهتر از سازوکار و توانمندی‌های این نوع هیدروموتور، مطالعه مقاله “هیدروموتور پیستونی شعاعی از قدرت تا کارایی” را پیشنهاد می‌کنیم.

در صورتی که علاقه‌مند به آشنایی با خانواده کامل هیدروموتورها هستید، مقاله “هیدروموتور راز قدرت ماشین آلات صنعتی” را از دست ندهید.

برای مشاهده مدل‌های مختلف این نوع، به بخش محصولات مراجعه نمایید. جهت مشاهده فهرست کامل محصولات، اینجا کلیک نمایید.

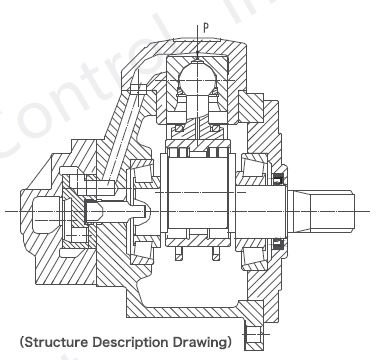

معرفی هیدروموتور پیستونی شعاعی اینترموت سری NHM

در این هیدروموتور، سیال هیدرولیک از طریق سوپاپ توزیع روغن وارد سیلندرها شده و باعث حرکت پیستون‌ها می‌شود. نیروی فشاری مستقیم به محور لنگ وارد شده و در نتیجه گشتاور خروجی تولید می‌گردد.
با هر بار ورود و خروج روغن، پیستون‌ها به‌صورت متناوب فشار بالا و پایین را ایجاد کرده و حرکت چرخشی یکنواختی در محور خروجی پدید می‌آورند. سیستم توزیع روغن طوری طراحی شده که در صورت نیاز با چرخاندن آن ۱۸۰ درجه، جهت چرخش موتور به‌راحتی معکوس می شود.

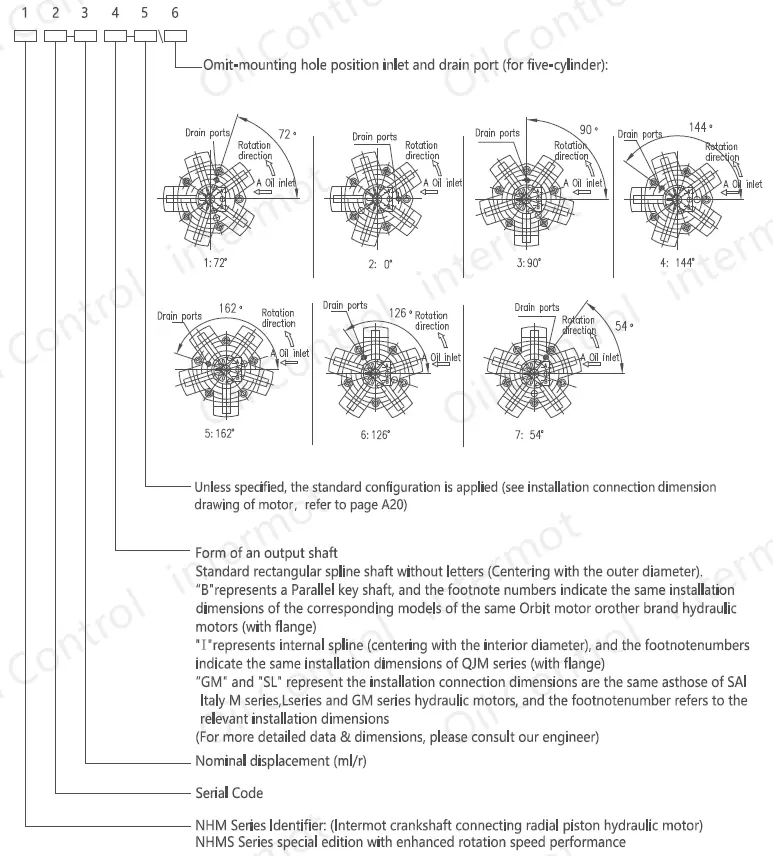

  کد سفارش هیدروموتور پیستونی شعاعی اینترموت NHM1 طبق استاندارد طراحی سری NHM

در تصویر بالا، ساختار کد سفارش (Ordering Code) مربوط به سری NHM شرکت Intermot را مشاهده می‌کنید. این کد شامل اطلاعات مهمی درباره نوع هیدروموتور، اندازه، نوع شفت، طراحی فلنج، محل پورت‌ها و سایر گزینه‌های فنی است.
هنگام انتخاب مدل مناسب NHM1، دانستن این کد به شما کمک می‌کند تا موتور دقیقاً متناسب با سیستم هیدرولیک خود را انتخاب کنید.

جدول مشخصات فنی هیدروموتور پیستونی شعاعی اینترموت NHM1

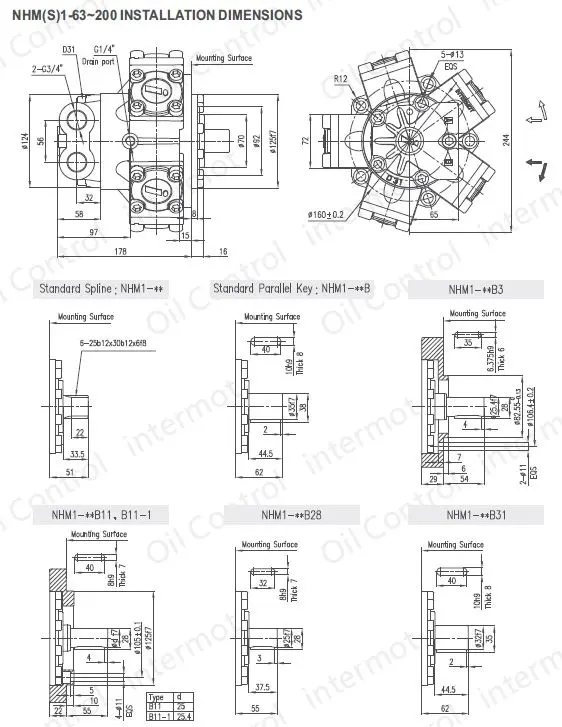

ابعاد نصب هیدروموتور پیستونی شعاعی اینترموت NHM1

در تصویر بالا، ابعاد نصب مدل NHM1 از سری NHM نمایش داده شده است.
این ابعاد شامل مشخصات دقیق محل نصب فلنج، قطر محور خروجی، موقعیت پورت‌ها و اندازه‌های کلیدی موتور می‌باشد.
با استفاده از این نقشه، می‌توانید هیدروموتور NHM1 را به‌درستی در سیستم هیدرولیک خود نصب کرده و از عملکرد دقیق و بدون نشتی اطمینان حاصل کنید.

مدل NHM1 در محدوده حجم جابجایی 77 تا 196 سی سی بر دور طراحی شده و برای کاربردهای سبک تا نیمه‌سنگین با نیاز به گشتاور بالا و ابعاد فشرده بسیار مناسب است.

نکات نصب و استفاده هیدروموتور پیستونی شعاعی اینترموت سری NHM

برای دستیابی به بیشترین راندمان و عمر مفید موتور:

1. فیلتراسیون روغن: دقت فیلتراسیون روغن باید ۲۵ میکرون (و حداکثر ۷۵ میکرون) باشد.
2. ویسکوزیته: بهترین عملکرد در ویسکوزیته بین 15 تا 100 mm²/s حاصل می‌شود.
3. قبل از راه‌اندازی: سیستم را کاملاً از هوا تخلیه کنید.
4. تخلیه روغن: مسیر تخلیه باید به بالاترین نقطه موتور متصل شود تا فشار منفی ایجاد نشود.
5. زاویه نصب: موتور باید در موقعیتی نصب شود که لوله تخلیه در بالاترین قسمت باشد.
6. عدم وارد کردن ضربه ناگهانی هنگام استارت موتور.
7. استفاده از روغن هیدرولیک تمیز و بدون ذرات جامد.
8. پیشگیری از ضربه فشار (Hydraulic Shock) برای افزایش طول عمر موتور.
9. در صورت نیاز، موتور قابلیت کار به‌صورت پمپ را نیز دارد.

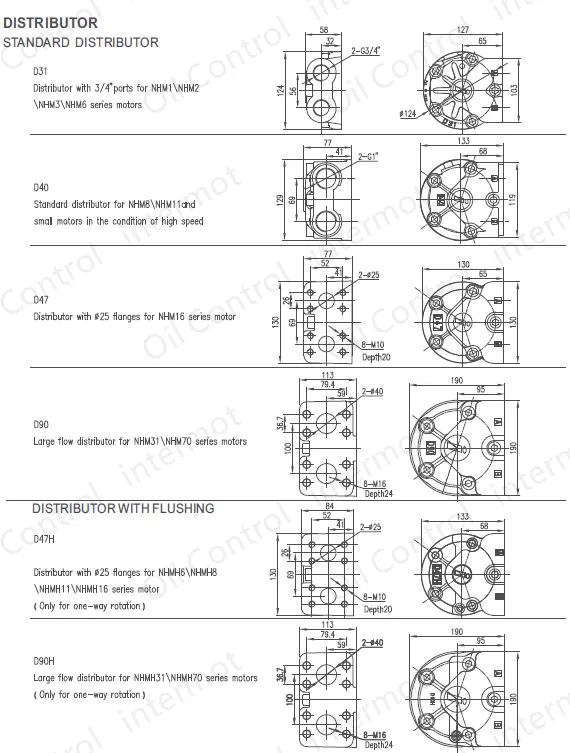

انواع درب مقسم هیدروموتور پیستونی شعاعی اینترموت NHM1

درب مقسم یا Distributor وظیفه‌ی توزیع دقیق جریان روغن هیدرولیک بین سیلندر و پیستون‌ها را بر عهده دارد. این قطعه نقش اساسی در عملکرد نرم، توان خروجی بالا و عمر مفید موتور ایفا می‌کند.

در مدل NHM1، از درب مقسم نوع D31 استفاده می‌شود. این مدل برای فشارها و دبی‌های پایین تا متوسط طراحی شده و به‌طور ویژه در موتورهای کوچک‌تر سری NHM مانند NHM1 تا NHM6 کاربرد دارد. ساختار دقیق و بالانس‌شده‌ی این قطعه مانع از نشتی داخلی و افت راندمان می‌شود

شرکت اینترموت در سری NHM چند نوع درب مقسم استاندارد و مدل‌های مخصوص با سیستم فلاشینگ ارائه می‌دهد:

انواع درب مقسم استاندارد (Standard Distributor)

D31

درب مقسم با پورت‌های 3/4 اینچ، مناسب برای موتورهای سری NHM1، NHM2، NHM3 و NHM6.
این مدل برای کاربردهای عمومی و سرعت‌های متوسط طراحی شده است.

D40

درب مقسم استاندارد مخصوص موتورهای NHM8 و NHM11 و موتورهای کوچکتر در شرایط دور بالا (High Speed).
این مدل جریان روغن را با دقت بالا در سرعت‌های زیاد هدایت می‌کند.

D47

مجهز به فلنج‌های قطر25، مناسب برای موتورهای سری NHM16.
این مدل به‌دلیل طراحی مستحکم خود برای موتورهایی با گشتاور بالا استفاده می‌شود.

D90

درب مقسم بزرگ با دبی جریان بالا برای موتورهای NHM31 و NHM70.
طراحی آن به گونه‌ای است که در کاربردهای سنگین صنعتی، عملکرد پایدار و بدون افت فشار فراهم می‌کند.



انواع درب مقسم با فلاشینگ (Distributor with Flushing)

در مدل‌های دارای سیستم Flushing، یک مدار شستشوی داخلی برای کاهش حرارت و حذف ذرات آلاینده روغن در مدار تعبیه شده است. این ویژگی باعث افزایش دوام و بازده موتور در کارکردهای پیوسته و سنگین می‌شود.

D47H

درب مقسم با فلنج‌های قطر 25 مخصوص موتورهای NHM6، NHM8، NHM11 و NHM16.
(مناسب برای موتورهایی با چرخش یک‌طرفه)

D90H

درب مقسم بزرگ با دبی زیاد برای موتورهای NHM31 و NHM70.
(فقط برای چرخش یک‌طرفه طراحی شده است)

ویژگی‌ ها

• هیدروموتور، به دلیل طراحیِ منحصر به فرد میل لنگ و 5 پیستون، (که فرکانس ارتعاش آن را به حداقل می‌رساند) صدایی کم دارد.
• هیدروموتور از گشتاور شروعی بالا و پایداری مناسبی بهره می‌برد.
• طراحی دقیق مقسم، ضامن نشتی بسیار کم در هیدروموتور
• وجود درزگیر باکیفیت بین پیستون و سیلندر، ضامن راندمان حجمی بالا در هیدروموتور
• وجود کنس دقیق بین میل لنگ و شاتون، دلیل راندمان مکانیکی بالا در هیدروموتور
• قابلیت برگشت‌پذیری جهش چرخش، یکی از مزایای قابل توجه این سیستم است.

کاربردها

• تجهیزات و دستگاه های تزریق پلاستیک
• تجهیزات خنک کننده صنعتی
• معدن و کوره ها
• دکل های حفاری
• سیستم های انتقال حرارت
