فیلتر حوله‌ای B50 یکی از رایج‌ترین سایزهای فیلتر بای‌پس (Bypass Filter) در دسته لوازم جانبی هیدرولیک است که به‌دلیل ابعاد استاندارد و ظرفیت مناسب فیلتراسیون، در بسیاری از دستگاه‌های تزریق پلاستیک و ماشین‌آلات صنعتی مورد استفاده قرار می‌گیرد. این فیلتر در مدار جانبی سیستم هیدرولیک نصب شده و با عبور دادن بخشی از روغن مخزن از میان المنت سلولزی چندلایه، ذرات معلق، براده‌های فلزی، لجن و رطوبت موجود در روغن را جذب می‌کند.

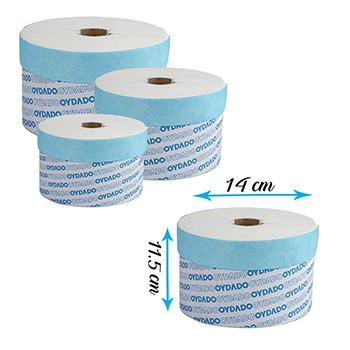

مدل B50 با قطر خارجی ۱۴ سانتی‌متر و ارتفاع ۱۱.۵ سانتی‌متر، گزینه‌ای میانی بین سایزهای B32 و B100 در خانواده فیلترهای حوله‌ای B محسوب می‌شود. این مدل در بازار قطعات هیدرولیک ایران بیشتر با نام فیلتر حوله‌ای B50 شناخته می‌شود، اما با عنوان فیلتر بای‌پس B50 (Bypass Filter) نیز معرفی می‌شود.

ساختار رول فشرده کاغذی چندلایه در این مدل فیلتر، امکان جذب آلودگی‌های ریز و حفظ کیفیت روغن در طول زمان را فراهم می‌کند. انتخاب این مدل بر اساس ابعاد محفظه فیلتر و شرایط کاری سیستم هیدرولیک، به کاهش آلودگی روغن، بهبود عملکرد تجهیزات و کاهش نیاز به سرویس‌های زودهنگام کمک می‌کند.



جدول مشخصات فنی فیلتر حوله‌ای B50



راهنمای انتخاب و مقایسه فیلتر حوله‌ای B32، B50 و B100

فیلترهای حوله‌ای سری B در سه مدل B32، B50 و B100 تولید می‌شوند که تفاوت اصلی آن‌ها به قطر فیلتر و ابعاد فیزیکی مربوط می‌شود. تمامی این مدل‌ها برای فیلتراسیون روغن در مدار بای‌پس سیستم‌های هیدرولیک طراحی شده‌اند و از نظر عملکرد، وظیفه یکسانی در حذف آلودگی‌های روغن دارند. با این حال، به دلیل تفاوت در اندازه، هر مدل باید در هوزینگ (Housing) متناسب با همان سایز نصب شود. به همین دلیل، قبل از خرید بهتر است ابعاد فیلتر موجود در دستگاه بررسی شده و مدل سازگار با محفظه فیلتر انتخاب شود.

تفاوت ابعاد سه مدل در جدول زیر نمایش داده شده است.

اگر دستگاه شما از فیلتر با قطر ۱۴ سانتی‌متر استفاده می‌کند، فیلتر حوله‌ای B50 انتخاب مناسبی خواهد بود. این مدل، به‌عنوان گزینه‌ی میانی خانواده‌ی فیلترهای حوله‌ای B، پرکاربردترین سایز در بین دستگاه‌های تزریق پلاستیک و سیستم‌های هیدرولیک صنعتی است. اگر هوزینگ دستگاه شما کوچک‌تر یا بزرگ‌تر از این ابعاد است، می‌توانید مشخصات محصول فیلتر حوله ای B32 و محصول فیلتر حوله ای B100 را نیز بررسی کنید تا مدل سازگار با دستگاه خود را انتخاب نمایید.



راهنمای نصب و تعویض فیلتر حوله‌ای B50

مراحل تعویض Bypass Filter

پیش از هرگونه اقدام، دستگاه را خاموش کرده و از قطع کامل فشار مدار هیدرولیک اطمینان حاصل کنید. سپس مراحل زیر را دنبال کنید:

۱. قطع برق و تخلیه فشار مدار بای‌پس: قبل از باز کردن محفظه فیلتر، مطمئن شوید فشار باقی‌مانده در مسیر بای‌پس کاملاً تخلیه شده است تا از پاشش روغن جلوگیری شود.

۲. باز کردن درپوش هوزینگ: با ابزار مناسب (معمولاً آچار مخصوص یا دست، بسته به مدل هوزینگ) درپوش را باز کرده و کنار بگذارید.

۳. خارج کردن فیلتر حوله‌ای مستعمل: فیلتر B50 قدیمی را از روی میله‌ی مرکزی محفظه فیلتر بیرون بکشید. در این مرحله میزان آلودگی و رنگ فیلتر مصرف‌شده را بررسی کنید؛ این می‌تواند نشانه‌ای از وضعیت کلی روغن دستگاه باشد.

۴. تمیز کردن داخل محفظه فیلتر: قبل از نصب فیلتر جدید، ته‌نشین‌های احتمالی کف محفظه فیلتر را با یک پارچه‌ی تمیز پاک کنید تا وارد فیلتر جدید نشوند.

۵. نصب فیلتر حوله‌ای B50 جدید: فیلتر جدید را با همان جهت فیلتر قبلی روی میله‌ی مرکزی قرار دهید و مطمئن شوید کاملاً تا انتها نشسته است.

۶. بستن درپوش و بازگرداندن فشار: درپوش محفظه فیلتر بای‌پس را ببندید، دستگاه را روشن کنید و مدار بای‌پس را از نظر نشتی احتمالی بررسی کنید.

چه زمانی فیلتر را تعویض کنیم؟

بر خلاف فیلترهای خط اصلی که معمولاً بازه‌ی تعویض ثابت و مشخصی دارند، این فیلتر چون در مدار بای‌پس و به‌صورت جانبی کار می‌کند، بهترین معیار تعویض آن نه یک عدد ثابت، بلکه نشانه‌های قابل‌مشاهده‌ی زیر است:

• تیره‌شدن سریع روغن هیدرولیک: اگر روغن سریع‌تر از حد معمول تیره یا کدر می‌شود، احتمالاً فیلتر به حد اشباع رسیده و دیگر ذرات را جذب نمی‌کند.
• افت فشار در مدار بای‌پس: کاهش محسوس فشار در این مسیر، معمولاً نشانه‌ی گرفتگی المنت کاغذی و نیاز به تعویض است.
• مشاهده رسوب یا لجن در کف مخزن روغن: تجمع رسوب در مخزن نشان می‌دهد فیلتر دیگر به‌طور مؤثر ذرات را از چرخه خارج نمی‌کند.
• افزایش غیرعادی دمای کاری سیستم: گرم‌شدن بیش از حد سیستم هیدرولیک می‌تواند ناشی از کاهش کارایی فیلتراسیون و آلودگی تجمع‌یافته در روغن باشد.

با توجه به این‌که شرایط کاری (دمای محیط، ساعت کارکرد دستگاه، سطح آلودگی محیط کارگاه) از دستگاهی به دستگاه دیگر متفاوت است، توصیه می‌شود به‌جای تکیه‌ی صرف بر یک بازه‌ی زمانی ثابت، وضعیت فیلتر و روغن به‌طور دوره‌ای (مثلاً هر بازدید سرویس دستگاه) از نظر این نشانه‌ها بررسی شود.



نکات مهم قبل از خرید فیلتر حوله‌ای

پیش از سفارش فیلتر حوله‌ای B32، B50 یا B100، این نکات را بررسی کنید تا از خرید سایز درست و محصول اصلی اطمینان حاصل کنید:

• سایز فیلتر را بر اساس ابعاد محفظه فیلتر انتخاب کنید، نه مدل یا برند دستگاه: تنها راه مطمئن برای انتخاب سایز، اندازه‌گیری قطر و ارتفاع محفظه فیلتر بای‌پس فعلی دستگاه شماست، نه حدس زدن بر اساس برند یا تناژ. دستگاه‌های مختلف می‌توانند از هوزینگ‌های هم‌اندازه استفاده کنند.
• بررسی نشتی محفظه فیلتر قبل از سفارش: اگر محفظه فیلتر فعلی دستگاه شما فرسوده یا دچار نشتی است، بهتر است پیش از سفارش فیلتر جدید، وضعیت خود محفظه فیلتر را هم بررسی کنید؛ فیلتر جدید در یک هوزینگ آسیب‌دیده نمی‌تواند عملکرد مطلوب داشته باشد.
• توجه به جهت نصب المنت: فیلتر حوله‌ای باید با همان جهتی که فیلتر قبلی نصب بوده روی میله‌ی مرکزی محفظه فیلتر قرار گیرد. نصب در جهت اشتباه می‌تواند کارایی فیلتراسیون را کاهش دهد.
• اطمینان از اصالت محصول: پیش از خرید، از تأمین‌کننده بخواهید کد سایز و مشخصات محصول را تأیید کند. تهیه‌ی فیلتر از منبع نامعتبر می‌تواند به کیفیت پایین‌تر المنت کاغذی و کاهش عمر مفید آن منجر شود.
• مشخص کردن نیاز به مشاوره در صورت عدم اطمینان: اگر مطمئن نیستید کدام سایز (B32، B50 یا B100) برای دستگاه شما مناسب است، پیش از سفارش با کارشناسان فنی تأمین‌کننده مشورت کنید تا از هزینه و زمان اضافه‌ی ناشی از سفارش سایز اشتباه جلوگیری شود.

کاربرد و مزایای فیلتر حوله‌ای B50

فیلتر حوله‌ای B50 روغن را به‌صورت مداوم در مدار بای‌پس سیستم‌های هیدرولیک تصفیه می‌کند و با هوزینگ‌های سازگار با این سایز هماهنگ است. با توجه به رواج بالای این سایز در بازار قطعات هیدرولیک، مهم‌ترین محل‌های استفاده و مزیت مستقیم آن در هر مورد عبارت‌اند از:

• دستگاه‌های تزریق پلاستیک: تصفیه‌ی پیوسته‌ی روغن هیدرولیک و کاهش سایش پمپ، شیرها و سایر قطعات حساس سیستم.
• پاورپک‌های هیدرولیک: حذف ذرات معلق، لجن و رطوبت از روغن، که به حفظ کارایی پاورپک در طول زمان کمک می‌کند.
• ماشین‌آلات صنعتی مجهز به هوزینگ سازگار با B50: فیلتراسیون پیوسته‌ی روغن بدون نیاز به توقف مدار اصلی سیستم.
• کارگاه‌ها و خطوط تولید مجهز به چندین دستگاه هیدرولیک: به‌دلیل رواج این سایز در بازار، تأمین و جایگزینی سریع‌تر فیلتر در دسترس‌تر است.

المنت سلولزی قابل‌تعویض این فیلتر، سرویس و نگهداری را ساده و اقتصادی نگه می‌دارد. با این حال، مهم‌ترین معیار انتخاب همچنان سازگاری فیزیکی است، نه نوع صنعت یا برند دستگاه. پیش از خرید، ابعاد فیلتر فعلی یا محل نصب را با مشخصات B50 (قطر ۱۴ سانتی‌متر، ارتفاع ۱۱.۵ سانتی‌متر) مطابقت دهید.



خرید فیلتر حوله‌ای B50 و دریافت مشاوره انتخاب مدل

اگر به دنبال فیلتر حوله‌ای B50 یا فیلتر بای‌پس B50 با کیفیت مناسب برای سیستم هیدرولیک، پاورپک یا دستگاه تزریق پلاستیک خود هستید، بهداد صنعت آماده تأمین این محصول و ارائه مشاوره در انتخاب مدل مناسب است.

در صورتی که از سازگاری فیلتر با دستگاه خود اطمینان ندارید، کافی است ابعاد فیلتر فعلی یا مدل دستگاه را در اختیار کارشناسان ما قرار دهید تا مناسب‌ترین گزینه به شما پیشنهاد شود.

برای استعلام قیمت، دریافت مشاوره فنی و ثبت سفارش، از طریق شماره‌های درج‌شده در سایت با کارشناسان فروش تماس بگیرید.



سوالات متداول درباره فیلتر حوله‌ای B50

❔فیلتر بای‌پس B50 دقیقاً چه کاری انجام می‌دهد؟

⚙️این فیلتر در مدار بای‌پس سیستم هیدرولیک نصب می‌شود و بخشی از روغن مخزن را به‌طور مستقل و پیوسته تصفیه می‌کند. المنت کاغذی داخل آن ذرات معلق و براده‌های فلزی روغن را جذب می‌کند، بدون آنکه فشار مسیر اصلی روغن را تحت تأثیر قرار دهد.

❔چطور مطمئن شوم فیلتر حوله‌ای B50 مناسب دستگاه من است؟

⚙️تنها راه مطمئن، مقایسه‌ی ابعاد هوزینگ فیلتر بای‌پس نصب‌شده روی دستگاه شما با ابعاد B50 (قطر ۱۴ سانتی‌متر، ارتفاع ۱۱.۵ سانتی‌متر) است. نوع، برند یا تناژ دستگاه معیار قابل‌اعتمادی برای انتخاب سایز نیست، چون دستگاه‌های مختلف می‌توانند از هوزینگ‌های هم‌اندازه استفاده کنند.

❔تفاوت فیلتر حوله‌ای B50 با B32 و B100 چیست؟

⚙️تفاوت اصلی در قطر خارجی است: B32 با قطر ۱۰ سانتی‌متر کوچک‌ترین سایز است، B50 با قطر ۱۴ سانتی‌متر گزینه‌ی میانی و پرکاربردترین سایز است، و B100 با قطر ۱۷.۷ سانتی‌متر بزرگ‌ترین مدل است. ارتفاع هر سه مدل یکسان و ۱۱.۵ سانتی‌متر است، بنابراین قطر تنها پارامتری است که باید هنگام انتخاب سایز بررسی شود.

❔آیا فیلتر بای‌پس B50 را می‌توان به‌جای B32 یا B100 استفاده کرد؟

⚙️خیر. این سایزها از نظر قطر خارجی متفاوت هستند و در هوزینگ‌های متفاوتی جا می‌گیرند. نصب سایز نادرست ممکن است باعث عدم تناسب فیزیکی با هوزینگ شود. پیش از سفارش، حتماً قطر هوزینگ دستگاه خود را اندازه‌گیری و با ابعاد سایز موردنظر مطابقت دهید.

❔چه زمانی باید فیلتر حوله‌ای B50 را تعویض کرد؟

⚙️بازه‌ی تعویض به شرایط کاری دستگاه (دمای محیط، ساعت کارکرد، سطح آلودگی محیط) بستگی دارد و عدد ثابتی برای همه‌ی شرایط وجود ندارد. نشانه‌هایی مثل تیره‌شدن سریع روغن، افت فشار در مدار بای‌پس، مشاهده‌ی رسوب در مخزن یا افزایش غیرعادی دمای سیستم، زمان مناسب برای تعویض را مشخص می‌کنند.

❔آیا فیلتر حوله‌ای B50 قابل شستشو است؟

⚙️خیر. المنت سلولزی این فیلتر برای شستشو طراحی نشده است و پس از اشباع شدن باید با فیلتر جدید جایگزین شود. استفاده مجدد از المنت مصرف‌شده می‌تواند کارایی فیلتراسیون را کاهش دهد.

❔فیلتر بای‌پس B50 برای چه دستگاه‌هایی استفاده می‌شود؟

⚙️این فیلتر در مدار بای‌پس دستگاه‌های تزریق پلاستیک، پاورپک‌های هیدرولیک و سایر ماشین‌آلات صنعتی دارای سیستم هیدرولیک قابل‌استفاده است، به شرط آنکه هوزینگ فیلتر بای‌پس دستگاه با ابعاد B50 سازگار باشد.
