فیلتر حوله ای B100 بزرگ‌ترین سایز از خانواده فیلترهای بای پس (Bypass Filter) سری B در میان لوازم جانبی هیدرولیک است که برای تصفیه مداوم روغن در سیستم‌های هیدرولیک، از جمله  دستگاه‌های تزریق پلاستیک ، قابل استفاده است. این فیلتر در مدار جانبی سیستم نصب می‌شود و با عبور دادن بخشی از روغن از میان المنت سلولزی چندلایه، ذرات معلق، براده‌های فلزی، لجن و رطوبت موجود در روغن را جذب می‌کند. این فرآیند به حفظ کیفیت روغن و کاهش آلودگی در مدار هیدرولیک کمک می‌کند.

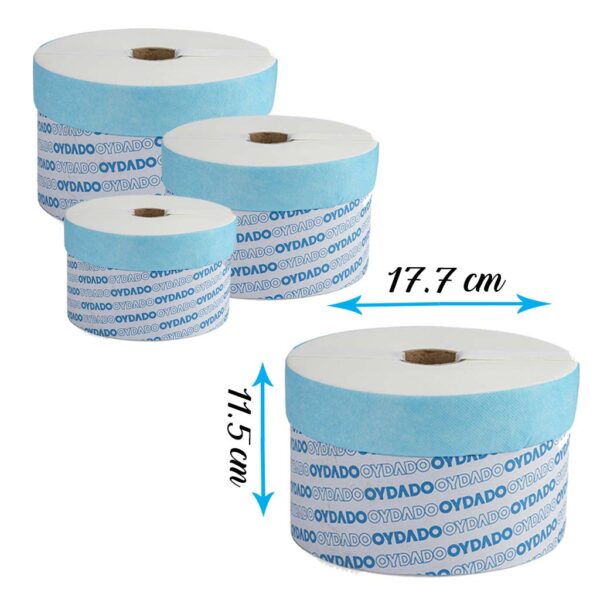

مدل B100 با قطر خارجی ۱۷.۷ سانتی‌متر و ارتفاع ۱۱.۵ سانتی‌متر، بزرگ‌ترین مدل سری B محسوب می‌شود و در سیستم‌هایی که برای این سایز طراحی شده‌اند، به‌عنوان فیلتر جایگزین مورد استفاده قرار می‌گیرد. این محصول در بازار ایران بیشتر با نام فیلتر حوله ای B100 شناخته می‌شود، اما در منابع فنی و کاتالوگ‌های بین‌المللی با عنوان فیلتر بای پس B100 (Bypass Filter) نیز معرفی می‌شود.

به دلیل قطر بیشتر نسبت به مدل‌های B32 و B50، این فیلتر از سطح مؤثر فیلتراسیون بزرگ تری برخوردار است. با این حال، مهم‌ترین معیار انتخاب آن، سازگاری با ابعاد محفظه فیلتر (هوزینگ) دستگاه است. پیش از خرید، قطر و ارتفاع فیلتر فعلی را با مشخصات B100 مطابقت دهید تا از نصب صحیح و عملکرد مناسب آن مطمئن شوید.



جدول مشخصات فنی فیلتر حوله ای B100

ابعاد، جنس المنت و نوع نصب از مهم‌ترین معیارها در انتخاب فیلتر حوله ای B100 هستند. با توجه به قطر بزرگ‌تر این مدل نسبت به B32 و B50، پیش از خرید حتماً قطر و ارتفاع فیلتر را با هوزینگ فیلتر بای پس دستگاه خود مطابقت دهید تا از نصب صحیح اطمینان حاصل شود.



راهنمای انتخاب و مقایسه فیلتر حوله ای B32، B50 و B100

فیلترهای حوله ای سری B در سه مدل B32، B50 و B100 تولید می‌شوند که تفاوت اصلی آن‌ها به قطر فیلتر و ابعاد فیزیکی مربوط می‌شود. تمامی این مدل‌ها برای فیلتراسیون روغن در مدار بای پس سیستم‌های هیدرولیک طراحی شده‌اند و از نظر عملکرد، وظیفه یکسانی در حذف آلودگی‌های روغن دارند. با این حال، به دلیل تفاوت در اندازه، هر مدل باید در هوزینگ (Housing) متناسب با همان سایز نصب شود. به همین دلیل، قبل از خرید بهتر است ابعاد فیلتر موجود در دستگاه بررسی شده و مدل سازگار با محفظه فیلتر انتخاب شود.

تفاوت ابعاد سه مدل در جدول زیر نمایش داده شده است.

اگر دستگاه شما از فیلتر با قطر ۱۷.۷ سانتی‌متر استفاده می‌کند، فیلتر حوله‌ ای B100 انتخاب مناسبی خواهد بود. این مدل بزرگ‌ترین سایز خانواده فیلترهای حوله‌ ای B است و به دلیل قطر بیشتر، سطح مؤثر فیلتراسیون بزرگ‌تری نسبت به مدل‌های B32 و B50 دارد. با این حال، مهم‌ترین معیار انتخاب، سازگاری ابعاد فیلتر با هوزینگ دستگاه است. اگر محفظه فیلتر دستگاه شما کوچک‌تر از این ابعاد است، می‌توانید مشخصات فیلتر حوله ای B32 و فیلتر حوله ای B50 را نیز بررسی کنید تا مدل سازگار با دستگاه خود را انتخاب نمایید.



راهنمای نصب و تعویض فیلتر حوله ای B100

مراحل تعویض فیلتر بای‌ پس B100

پیش از شروع، دستگاه را خاموش کرده و از تخلیه کامل فشار مدار هیدرولیک اطمینان حاصل کنید. سپس مراحل زیر را به‌ترتیب انجام دهید:

۱. ایمن‌سازی دستگاه و تخلیه فشار مدار بای‌ پس

قبل از باز کردن محفظه فیلتر، برق دستگاه را قطع کرده و اجازه دهید فشار باقی‌مانده در مدار بای‌ پس کاملاً تخلیه شود تا هنگام باز کردن درپوش، روغن تحت فشار خارج نشود.

۲. باز کردن محفظه فیلتر

درپوش هوزینگ را با ابزار مناسب یا مطابق دستورالعمل سازنده باز کنید و آن را در محل تمیزی قرار دهید تا از ورود آلودگی به داخل محفظه جلوگیری شود.

۳. خارج کردن فیلتر مصرف‌ شده

فیلتر حوله ‌ای B100 را از روی میله مرکزی خارج کنید. ظاهر المنت، میزان تغییر رنگ و آلودگی آن می‌تواند اطلاعات مفیدی درباره وضعیت روغن و زمان‌بندی سرویس دستگاه در اختیار شما قرار دهد.

۴. تمیز کردن محفظه

پیش از نصب فیلتر جدید، داخل محفظه را با پارچه بدون پرز تمیز کنید و هرگونه رسوب یا آلودگی باقی‌مانده را از کف محفظه فیلتر پاک کنید.

۵. نصب فیلتر جدید

فیلتر جدید را با همان جهت نصب فیلتر قبلی روی میله مرکزی قرار دهید و از قرارگیری کامل آن در محل خود اطمینان حاصل کنید.

۶. بستن درپوش و بررسی عملکرد

درپوش محفظه را ببندید، دستگاه را روشن کنید و پس از راه‌اندازی، مدار بای‌ پس را از نظر نشتی و عملکرد صحیح بررسی نمایید.

چه زمانی فیلتر حوله ای B100 را تعویض کنیم؟

از آنجا که این فیلتر در مدار بای‌ پس فعالیت می‌کند، زمان تعویض آن به شرایط کاری سیستم بستگی دارد و نمی‌توان یک بازه ثابت برای همه دستگاه‌ها تعیین کرد. بررسی دوره‌ای وضعیت روغن و فیلتر، بهترین روش برای تصمیم‌گیری درباره زمان تعویض است.

نشانه‌های زیر معمولاً بیانگر نیاز به تعویض فیلتر هستند:

• تیره یا کدر شدن سریع روغن هیدرولیک: ممکن است نشان‌دهنده اشباع شدن المنت و کاهش توان جذب آلودگی باشد.
• افت فشار در مدار بای‌پس: گرفتگی المنت می‌تواند باعث کاهش جریان روغن در این مسیر شود.
• تجمع رسوب یا لجن در مخزن روغن: مشاهده رسوبات غیرعادی می‌تواند نشانه کاهش کارایی فیلتر باشد.
• افزایش دمای کاری سیستم: در برخی شرایط، آلودگی بیش از حد روغن می‌تواند بر عملکرد کلی سیستم هیدرولیک تأثیر بگذارد.

با توجه به تفاوت شرایط کاری، مانند میزان آلودگی محیط، ساعت کارکرد دستگاه و کیفیت روغن مصرفی، توصیه می‌شود وضعیت فیلتر در هر سرویس دوره‌ای بررسی شود و در صورت مشاهده این نشانه‌ها، نسبت به تعویض آن اقدام کنید.



کاربرد و مزایای فیلتر حوله ای B100

فیلتر بای پس B100 روغن را به‌صورت مداوم در مدار بای‌پس سیستم‌های هیدرولیک تصفیه می‌کند و به‌دلیل قطر بزرگ‌تر نسبت به B32 و B50، سطح مؤثر فیلتراسیون بیشتری در اختیار سیستم قرار می‌دهد. مهم‌ترین محل‌های استفاده و مزیت مستقیم آن در هر مورد عبارت‌اند از:

• دستگاه‌های تزریق پلاستیک با حجم روغن بالا: تصفیه‌ی مؤثرتر حجم بیشتری از روغن در هر چرخه، به‌دلیل سطح بزرگ‌تر المنت.
• پاورپک‌های هیدرولیک صنعتی: مناسب سیستم‌هایی با مخزن روغن بزرگ‌تر که به ظرفیت جذب بیشتری نیاز دارند.
• ماشین‌آلات صنعتی مجهز به هوزینگ سازگار با B100: فیلتراسیون پیوسته‌ی روغن بدون نیاز به توقف مدار اصلی سیستم.
• خطوط تولید با فاصله‌ی سرویس طولانی‌تر: سطح فیلتراسیون بزرگ‌تر می‌تواند به کاهش دفعات تعویض در بازه‌ی زمانی مشابه کمک کند.

المنت سلولزی قابل‌تعویض این فیلتر، سرویس و نگهداری را ساده و اقتصادی نگه می‌دارد. با این حال، مهم‌ترین معیار انتخاب همچنان سازگاری فیزیکی می باشد، نه نوع صنعت یا برند دستگاه.

پیش از خرید، ابعاد فیلتر فعلی یا محل نصب را با مشخصات B100 (قطر ۱۷.۷ سانتی‌متر، ارتفاع ۱۱.۵ سانتی‌متر) مطابقت دهید.



خرید فیلتر حوله ای B100 و دریافت مشاوره انتخاب مدل

اگر به دنبال فیلتر حوله ای B100 یا فیلتر بای‌ پس B100 با کیفیت مناسب برای سیستم هیدرولیک، پاورپک یا دستگاه تزریق پلاستیک خود هستید، بهداد صنعت آماده تأمین این محصول و ارائه مشاوره در انتخاب مدل مناسب است.

در صورتی که از سازگاری فیلتر با دستگاه خود اطمینان ندارید، کافی است ابعاد فیلتر فعلی یا مدل دستگاه را در اختیار کارشناسان ما قرار دهید تا مناسب‌ترین گزینه به شما پیشنهاد شود.

برای استعلام قیمت، دریافت مشاوره فنی و ثبت سفارش، از طریق شماره‌های درج‌شده در سایت با کارشناسان فروش تماس بگیرید.



سوالات متداول درباره فیلتر حوله ای B100

❔فیلتر بای‌ پس B100 دقیقاً چه کاری انجام می‌دهد؟

⚙️این فیلتر در مدار بای‌ پس سیستم هیدرولیک نصب می‌شود و بخشی از روغن مخزن را به‌طور مستقل و پیوسته تصفیه می‌کند. المنت کاغذی داخل آن ذرات معلق و براده‌های فلزی روغن را جذب می‌کند، بدون آنکه فشار مسیر اصلی روغن را تحت تأثیر قرار دهد.

❔چطور مطمئن شوم فیلتر حوله ای B100 مناسب دستگاه من است؟

⚙️تنها راه مطمئن، مقایسه‌ی ابعاد هوزینگ فیلتر بای‌پس نصب‌شده روی دستگاه شما با ابعاد B100 (قطر ۱۷.۷ سانتی‌متر، ارتفاع ۱۱.۵ سانتی‌متر) است. نوع، برند یا تناژ دستگاه معیار قابل‌اعتمادی برای انتخاب سایز نیست، چون دستگاه‌های مختلف می‌توانند از محفظه فیلتر هم‌اندازه استفاده کنند.

❔تفاوت فیلتر حوله ای B100 با B32 و B50 چیست؟

⚙️تفاوت اصلی در قطر خارجی است: B32 با قطر ۱۰ سانتی‌متر کوچک‌ترین سایز است، B50 با قطر ۱۴ سانتی‌متر گزینه‌ی میانی و پرکاربردترین سایز است، و B100 با قطر ۱۷.۷ سانتی‌متر بزرگ‌ترین مدل با بیشترین سطح فیلتراسیون است. ارتفاع هر سه مدل یکسان و ۱۱.۵ سانتی‌متر است، بنابراین قطر تنها پارامتری است که باید هنگام انتخاب سایز بررسی شود.

❔آیا فیلتر بای‌ پس B100 را می‌توان به‌جای B32 یا B50 استفاده کرد؟

⚙️خیر. این سایزها از نظر قطر خارجی متفاوت هستند و در محفظه فیلتر متفاوتی جا می‌گیرند. نصب سایز نادرست ممکن است باعث عدم تناسب فیزیکی با محفظه فیلتر شود. پیش از سفارش، حتماً قطر هوزینگ دستگاه خود را اندازه‌گیری و با ابعاد سایز موردنظر مطابقت دهید.

❔چه زمانی باید فیلتر حوله‌ ای B100 را تعویض کرد؟

⚙️بازه‌ی تعویض به شرایط کاری دستگاه (دمای محیط، ساعت کارکرد، سطح آلودگی محیط) بستگی دارد و عدد ثابتی برای همه‌ی شرایط وجود ندارد. نشانه‌هایی مثل تیره‌شدن سریع روغن، افت فشار در مدار بای‌پس، مشاهده‌ی رسوب در مخزن یا افزایش غیرعادی دمای سیستم، زمان مناسب برای تعویض را مشخص می‌کنند.

❔آیا فیلتر حوله‌ ای B100 قابل شستشو است؟

⚙️خیر. المنت سلولزی این فیلتر برای شستشو طراحی نشده است و پس از اشباع شدن باید با فیلتر جدید جایگزین شود. استفاده مجدد از المنت مصرف‌شده می‌تواند کارایی فیلتراسیون را کاهش دهد.

❔فیلتر بای‌ پس B100 برای چه دستگاه‌هایی استفاده می‌شود؟

⚙️این فیلتر در مدار بای‌ پس دستگاه‌های تزریق پلاستیک با حجم روغن بالا، پاورپک‌های هیدرولیک صنعتی و سایر ماشین‌آلات سنگین دارای سیستم هیدرولیک قابل‌استفاده است، به شرط آنکه هوزینگ فیلتر بای‌ پس دستگاه با ابعاد B100 سازگار باشد.
