پمپ پره ای ویکرز V20

جهت سفارش پمپ پره ای ویکرز V20 با بهداد صنعت تماس بگیرید.

مشخصات فنی پمپ پره ای ویکرز V20

محدوده سایز رینگ

  • 6 تا 13

محدوده دبی (Delivery @ 1200 rpm – 100 psi)

  •  6:USgpm (19.5 cm³/rev)
  • 7: USgpm (22.8 cm³/rev)
  • 8: USgpm (26.5 cm³/rev)
  • 9: USgpm (29.7 cm³/rev)
  • 11: USgpm (36.4 cm³/rev)
  • 12:USgpm (39 cm³/rev)
  • 13: USgpm (42.4 cm³/rev)

حداکثر فشار کاری

سایز 6 تا 11 : 172 bar (2500 psi)

سایز 12 و 13 : 152 bar (2200 psi)

حداکثر سرعت مجاز

  • سایز 6 : 3400 rpm
  • سایز 7 : 3000 rpm
  • سایز 8 : 2800 rpm
  • سایز 9 : 2800 rpm
  • سایز 11 :2500 rpm
  • سایز 12 : 2400 rpm
  • سایز 13 : 2400 rpm

دبی در حداکثر سرعت و فشار کاری

  • از 60.9 L/min (سایز 6)
  • تا 98.4 L/min (سایز 13)

وزن تقریبی

  • 7.3 تا 8.2 کیلوگرم

    لوگو انویکس

تماس بگیرید

افزودن به علاقه مندی
3 نفر در حال مشاهده این محصول هستند!

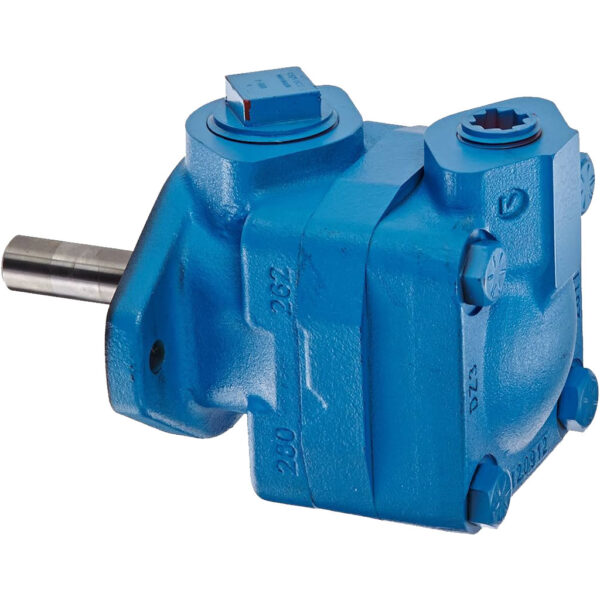

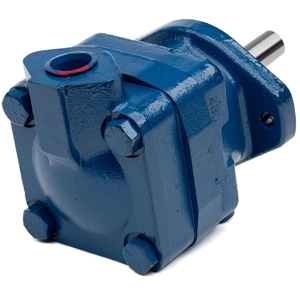

پمپ پره ای ویکرز V20  محصول Vickers by Danfoss از خانواده پمپ هیدرولیک و پمپ‌های جابجایی ثابت با طراحی Balanced Vane است که برای سیستم‌های هیدرولیک صنعتی و ماشین‌آلات سیار طراحی شده است. این پمپ هیدرولیک پره ای با ظرفیت دبی نامی 6 تا 13 گالن بر دقیقه (USgpm)، برای استفاده در مدارهای هیدرولیکی با فشار کم تا متوسط انتخاب مناسبی به شمار می‌آید.

ساختار پره‌ای متعادل در پمپ هیدرولیک ویکرز V20 باعث کاهش ضربان جریان، عملکرد یکنواخت‌تر و افزایش طول عمر قطعات داخلی می‌شود. تمامی مدل‌های این سری قابلیت کار با روغن‌های معدنی و سیالات سنتتیک مقاوم در برابر آتش را دارند.

جهت چرخش شفت در پمپ پره ای ویکرز V20 می‌تواند ساعت‌گرد یا پادساعت‌گرد باشد و از طریق تغییر در مونتاژ داخلی قابل تبدیل است. فلنج نصب استاندارد SAE دو پیچ بوده و امکان نصب بر روی الکتروموتورهای مختلف صنعتی وجود دارد.

در صورت نیاز به تغذیه دو مدار مجزا یا افزایش دبی خروجی، نسخه دوبل این سری با کد V2020 نیز موجود است که امکان ترکیب دو بخش پمپاژ در یک پوسته مشترک را فراهم می‌کند و نصب فشرده‌تری نسبت به دو پمپ مجزا دارد.

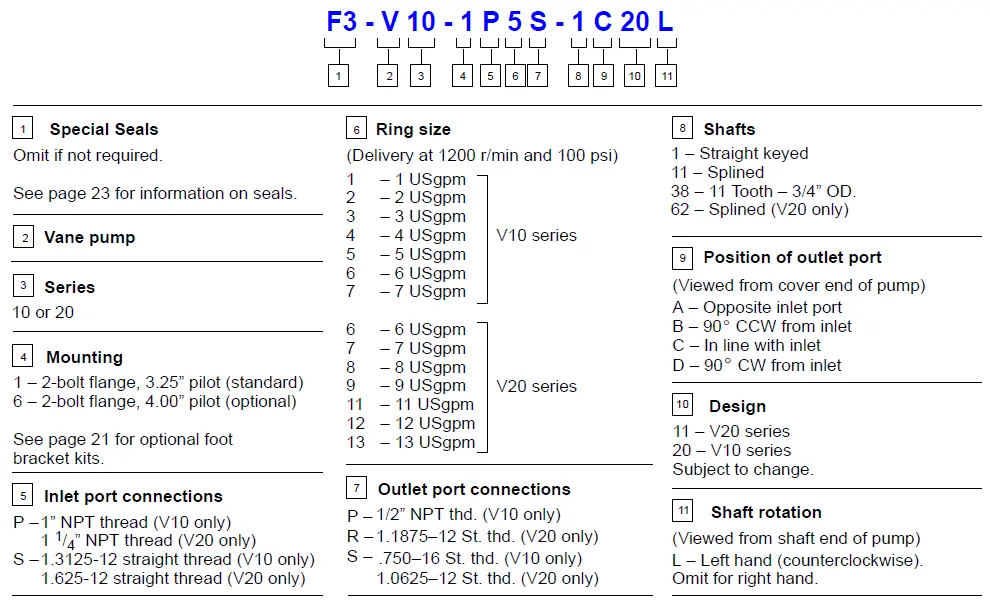

ساختار کد شناسایی (Model Code) پمپ هیدرولیک پره‌ای ویکرز سری V20

تصویر Model Code پمپ هیدرولیک پره‌ای ویکرز سری V20

کد فنی در پمپ پره‌ای ویکرز سری V20 نشان‌دهنده مشخصات کامل پمپ از جمله سایز کارتریج، جهت چرخش، نوع آب‌بندی، نوع نصب و آپشن‌های سفارشی است. ساختار کلی کد مدل به صورت زیر تعریف می‌شود:

نمونه ساختار کد مدل:

V20 – 1P – 13 – A – 1C – 20

اجزای کد فنی:

  • V20 : نشان‌دهنده سری پمپ (پمپ پره‌ای سری تخت V20)
  • 1P / 1F : نوع پمپ (تک پمپ یا ترکیب دوبل)
  • عدد سایز (6 تا 13) : نشان‌دهنده حجم جابجایی (Displacement)
  • جهت چرخش (R/L) : راست‌گرد یا چپ‌گرد
  • نوع شفت : هزارخار، تک خار یا مخروطی
  • نوع فلنج نصب : استاندارد SAE دو پیچ
  • نوع آب‌بندی : متناسب با روغن معدنی یا سیالات مقاوم در برابر آتش

این ساختار کدگذاری باعث می‌شود پمپ دقیقاً مطابق نیاز مدار هیدرولیک انتخاب شود. در سفارش‌گذاری صنعتی، بررسی دقیق Model Code اهمیت زیادی دارد تا فشار کاری، دبی و سازگاری سیال به‌درستی انتخاب شود.

جدول مشخصات فنی پمپ پره ای ویکرز V20

جدول مشخصات فنی پمپ پره ای ویکرز V20

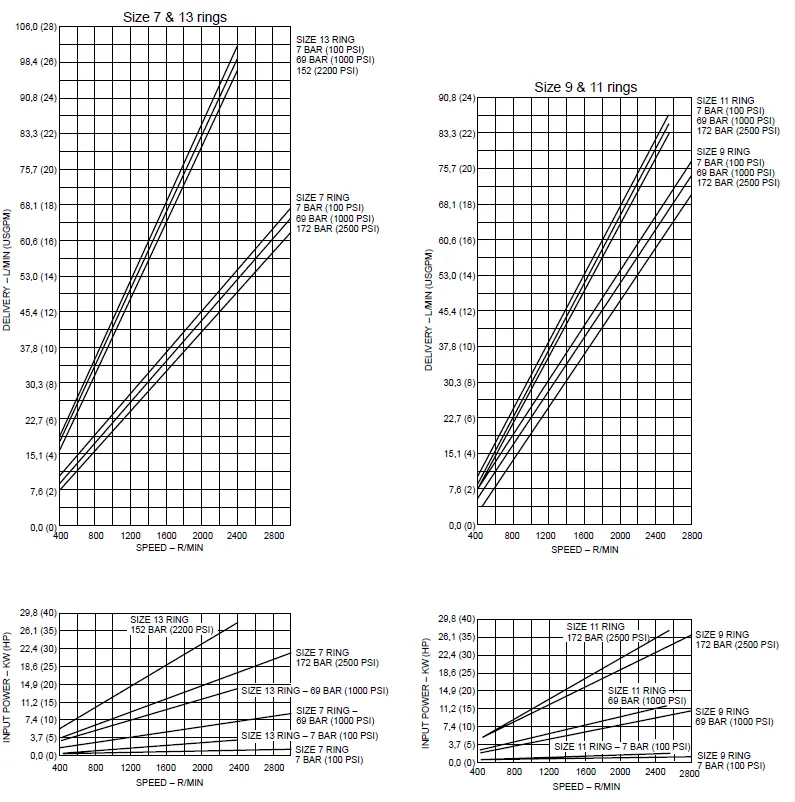

عملکرد پمپ پره ای ویکرز V20 – داده‌های Performance جریان و توان

Performance پمپ پره ای ویکرز سری V20

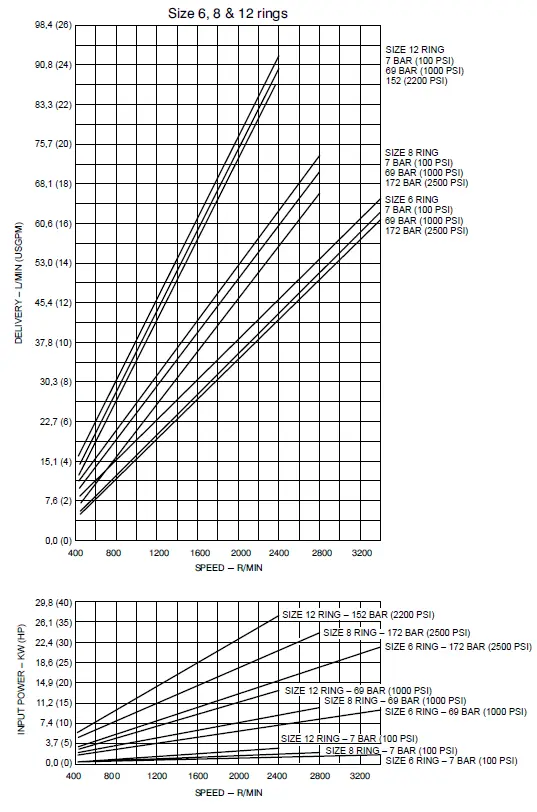

تصویر شماره 2- Performance پمپ پره ای ویکرز سری V20

پمپ هیدرولیک سری V20 (V20 Vane Pump) با طراحی تیغه‌ای متعادل ارائه‌کننده نمودارهای عملکرد دقیق شامل میزان جریان خروجی (L/min یا USgpm) و توان ورودی (kW / hp) در فشارهای مختلف است. داده‌های عملکرد برای روغن با دمای ۴۹° C (۱۲۰° F) و ویسکوزیته ۳۲ cSt گزارش شده‌اند تا امکان انتخاب صحیح پمپ در طراحی سیستم هیدرولیک صنعتی، برآورد بهره‌وری و پیش‌بینی عملکرد واقعی در شرایط کاری فراهم باشد. این اطلاعات برای مهندسان و طراحان سیستم هیدرولیک که به دنبال تطبیق دقیق نیاز سیستم با ظرفیت پمپ هستند اهمیت زیادی دارد.

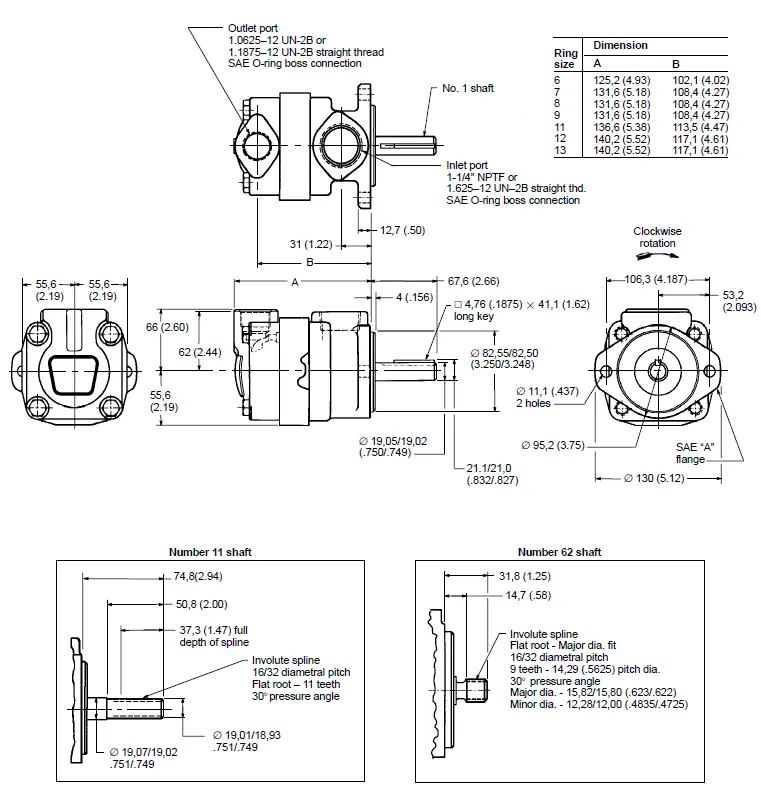

ابعاد و اندازه های نصب پمپ هیدرولیک پره ای ویکرز سری V20

ابعاد پمپ هیدرولیک Vickers سری V20 – مشخصات مکانیکی و اندازه‌ها

بخش Dimensions برای پمپ سری V20 شامل دیاگرام‌های نمای جانبی و روبرو همراه با اعداد ابعادی کلیدی است. این مشخصات شامل فاصله محور شفت تا بدنه، قطر شفت و طول‌های نصب، موقعیت و اندازه صفحات اتصال، و ابعاد کلی پمپ می‌شود.

اطلاعات دقیق ابعادی به برنامه‌ریزی نصب، طراحی محفظه‌ها، انتخاب اتصالات فلنجی و همچنین برآورد فضا برای سرویس و نگهداری کمک می‌کند.

مزایای پمپ پره ای ویکرز V20

  • بالانس هیدرولیکی داخلی برای افزایش عمر یاتاقان
  •  قابلیت کار در فشارهای بالا
  •  صدای کاری پایین
  •  راندمان حجمی بالا مناسب برای سیستم‌های صنعتی دائم‌کار



کاربردهای پمپ پره ای ویکرز سری V20

  • دستگاه پرس هیدرولیک
  • ماشین‌آلات قالب‌گیری
  • خطوط تولید صنعتی
  • یونیت‌های هیدرولیک فشار متوسط تا بالا
  • سیستم‌های تزریق پلاستیک

خرید پمپ پره ای Vickers سری V20 بهترین قیمت و کیفیت از بهداد صنعت

اگر به دنبال پمپ هیدرولیک با کیفیت عالی و قیمت مناسب هستید، پمپ پره ای Vickers سری V20 بهترین انتخاب برای شماست. این پمپ‌ها با طراحی منحصر به فرد و عملکردی بی‌نظیر، گزینه‌ای مناسب برای صنایع مختلف مانند ماشین‌آلات تزریق پلاستیک، خطوط تولید و سیستم‌های هیدرولیک هستند.

در بهداد صنعت ما با ارائه بهترین قیمت‌ها و تضمین کیفیت، پمپ‌های Vickers V20 را برای شما فراهم کرده‌ایم. خرید از ما به این معناست که شما به یک محصول با دوام و کارآمد دست پیدا می‌کنید که برای سال‌ها در سیستم هیدرولیک شما به بهترین شکل عمل خواهد کرد.

اگر به دنبال آشنایی بیشتر با عملکرد پمپ‌های هیدرولیک هستید، پیشنهاد می‌کنیم مقاله “آشنایی با پمپ هیدرولیک در 1 دقیقه” را مطالعه کنید تا اطلاعات دقیقی درباره این تکنولوژی مهم در صنایع هیدرولیک به‌دست آورید.

چرا پمپ Vickers V20 از بهداد صنعت؟

  • کیفیت تضمین شده: پمپ‌های Vickers به دلیل ساختار مقاوم و کارایی بالا شناخته شده هستند.
  • قیمت مناسب: ما تلاش می‌کنیم بهترین قیمت‌ها را بدون کمترین کاهش در کیفیت به شما ارائه دهیم.
  • پشتیبانی کامل: از خرید تا خدمات پس از فروش، تیم بهداد صنعت در کنار شماست.

برای خرید پمپ پره ای Vickers سری V20 و دریافت مشاوره رایگان، همین حالا با بهداد صنعت تماس بگیرید. ما در بهداد صنعت به شما کمک می‌کنیم بهترین تصمیم را بگیرید.

در صورتی که سوالاتی درباره عملکرد پمپ‌های پره‌ای دارید، مقاله “پمپ پره ای چیست؟” می‌تواند به شما کمک کند تا درک بهتری از ساختار و کاربردهای این نوع پمپ‌ها پیدا کنید.

سوالات متداول درباره پمپ پره ای ویکرز V20

  1. حداکثر فشار کاری در پمپ V20 چقدر است؟
    پاسخ: حداکثر فشار کاری در این سری از پمپ های ویکرز 172 بار می باشد.
  2. تفاوت پمپ پره ای V20 با پمپ پره ای V10 چیست؟
    پاسخ: V20 دارای ظرفیت و فشار بالاتر، پره‌های تقویت شده و بدنه مقاوم‌تر است که برای پروژه‌های صنعتی سنگین مناسب است.
  3. چه سیستم‌های هیدرولیکی با V20 سازگار هستند؟
    پاسخ: مناسب برای ماشین‌آلات سنگین، سیستم‌های هیدرولیک صنعتی با بار بالا، خطوط اتوماتیک و تجهیزات تولید انرژی.
  4. چگونه عمر مفید پمپ V20 را افزایش دهیم؟
    پاسخ: استفاده از روغن‌های استاندارد، نظارت بر دما و فشار و نگهداری دوره‌ای، طول عمر پمپ را به حداکثر می‌رساند.
  5. پشتیبانی فنی و مشاوره نصب چگونه ارائه می‌شود؟
    پاسخ: بهداد صنعت مشاوره تخصصی در نصب، تنظیم فشار و جریان و خدمات فنی دوره‌ای ارائه می‌کند. جهت اطلاعات بیشتر با ما تماس بگیرید.
