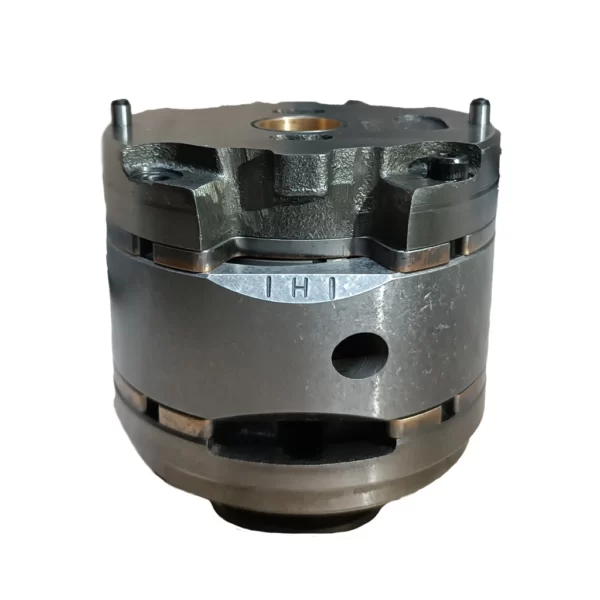

کارتریج پمپ ایران 20VQ مجموعه داخلی پنج‌تکه پمپ پره‌ای سری 20VQ، ساخت صنایع هیدرولیک ایران (IHI) است. این قطعه برای تعمیر و بازسازی بخش پمپاژ و جایگزینی مجموعه داخلی فرسوده یا آسیب‌دیده استفاده می‌شود.

هنگام انتخاب کارتریج جایگزین، سری 20VQ، ساختار پنج‌تکه و ابعاد قطعه باید با پمپ و کارتریج قبلی تطبیق داده شوند. در ادامه، مشخصات فنی، ابعاد، راهنمای انتخاب و نکات نصب کارتریج 20VQ بررسی می‌شود.

مشخصات فنی کارتریج پمپ ایران 20VQ

کارتریج 20VQ از نوع پنج تکه است و به‌عنوان مجموعه داخلی پمپ پره‌ای سری 20VQ استفاده می‌شود. برای انتخاب صحیح، کد سری، سایز درج‌شده روی کارتریج قبلی و ابعاد قطعه باید با پوسته پمپ تطبیق داشته باشند.

ساختار و ابعاد کارتریج پمپ ایران 20VQ

کارتریج 20VQ از نوع پنج تکه است و ساختار آن با کارتریج سه تکه سری 20V تفاوت دارد. پیش از نصب، ساختار قطعه، جهت قرارگیری اجزا و تطابق ابعاد کارتریج با پوسته پمپ بررسی شود.

در نقشه ابعادی کاتالوگ، مشخصه‌های A، B و C به‌ترتیب طول کلی، قطر بدنه و قطر بخش ورودی کارتریج را نشان می‌دهند.

تفاوت کارتریج پمپ ایران 20VQ و 20V

تفاوت اصلی این دو مدل در ساختار مجموعه داخلی آن‌هاست. کارتریج 20VQ از نوع پنج تکه است، درحالی‌که کارتریج پمپ ایران 20V با ساختار سه تکه تولید می‌شود.

یکسان‌ بودن ابعاد اصلی این دو سری به‌تنهایی به‌معنای امکان جایگزینی مستقیم آن‌ ها نیست. پیش از انتخاب کارتریج، موارد زیر بررسی شوند:

• کد سری درج‌شده روی پمپ یا کارتریج قبلی
• ساختار سه تکه یا پنج تکه مجموعه داخلی
• سایز کارتریج
• جهت چرخش و نحوه قرارگیری قطعات داخل پوسته

نکات نصب و راه‌اندازی کارتریج پمپ ایران 20VQ

پیش از نصب کارتریج پنج تکه 20VQ، وضعیت پوسته، شفت و سایر اجزای اصلی پمپ بررسی شود. داخل پوسته، مخزن و مسیرهای هیدرولیک نیز باید از آلودگی و ذرات خارجی پاک باشند.

هنگام نصب و راه‌اندازی به نکات زیر توجه کنید:

• سری و سایز کارتریج با پوسته پمپ تطبیق داشته باشد.
• ترتیب و جهت قرارگیری اجزای کارتریج پنج تکه تغییر نکند.
• جهت چرخش پمپ با نحوه مونتاژ کارتریج مطابقت داشته باشد.
• روغن هیدرولیک و فیلتر سیستم از نظر تمیزی بررسی شوند.
• پیش از اولین راه‌اندازی، داخل پمپ با روغن هیدرولیک مناسب پر شود.
• هوای محبوس‌شده در پمپ و مسیر خروجی تخلیه شود.
• پمپ ابتدا در شرایط بی‌بار راه‌اندازی و فشار سیستم به‌تدریج افزایش داده شود.
• در صورت مشاهده صدای غیرعادی، افزایش دما یا نرسیدن روغن به خروجی، دستگاه متوقف و نحوه نصب و مسیر مکش بررسی شود.

آلودگی روغن، ورود هوا از مسیر مکش یا مونتاژ نادرست اجزای پنج تکه می‌تواند باعث عملکرد نامناسب کارتریج جدید شود.

کاربرد کارتریج پمپ ایران 20VQ

کارتریج پمپ ایران 20VQ برای تعمیر و بازسازی مجموعه داخلی پمپ‌های پره‌ای سری 20VQ استفاده می‌شود. اگر پوسته، شفت و سایر اجزای اصلی پمپ سالم و قابل‌استفاده باشند، می‌توان مجموعه کارتریج پنج تکه را بدون تعویض کامل پمپ جایگزین کرد.

کاربردهای اصلی این قطعه عبارت‌اند از:

• تعویض مجموعه داخلی فرسوده یا آسیب‌دیده پمپ 20VQ
• تعمیر و بازسازی بخش پمپاژ پمپ پره‌ای
• استفاده در سیستم‌هایی که پمپ متناسب با سری و سایز 20VQ روی آن‌ها نصب شده است

کاربرد نهایی کارتریج به مدل پمپ و مشخصات سیستم هیدرولیک بستگی دارد. بنابراین انتخاب قطعه باید براساس کد سری، مشخصات کارتریج قبلی و وضعیت پوسته پمپ انجام شود.

برای آشنایی بیشتر با ساختار و عملکرد پمپ‌ها، مقاله آشنایی با پمپ هیدرولیک در ۱ دقیقه را مطالعه کنید.

مشاوره فنی و استعلام کارتریج پمپ ایران 20VQ

برای استعلام قیمت، بررسی موجودی و خرید کارتریج پمپ ایران 20VQ با کارشناسان بهداد صنعت تماس بگیرید. هنگام تماس، سری و سایز کارتریج موردنیاز را اعلام کنید تا راهنمایی لازم برای انتخاب محصول مناسب ارائه شود. برای بررسی و مقایسه سایر مدل‌های موجود نیز می‌توانید به صفحه کارتریج پمپ ایران مراجعه کنید.

سؤالات متداول درباره کارتریج پمپ ایران 20VQ

🔵 کارتریج پمپ ایران 20VQ چه ساختاری دارد؟

🟡 کارتریج سری 20VQ از نوع پنج تکه است. هنگام تعویض، ترتیب و جهت قرارگیری اجزای مجموعه داخلی باید با کارتریج قبلی و پوسته پمپ تطبیق داشته باشد.

🔵 تفاوت اصلی کارتریج 20VQ با 20V چیست؟

🟡 تفاوت اصلی در ساختار مجموعه داخلی است. مدل 20VQ پنج تکه و مدل 20V سه تکه است؛ بنابراین شباهت ابعاد به‌تنهایی نشان‌دهنده امکان جایگزینی مستقیم آن‌ها نیست.

🔵 چگونه سایز مناسب کارتریج 20VQ را تشخیص دهیم؟

🟡 کد سری و سایز حک‌شده روی کارتریج قبلی یا پلاک پمپ را بررسی کنید. اگر نوشته‌ها خوانا نیستند، تصاویر پلاک، پوسته و مجموعه داخلی قبلی را برای بررسی فنی ارسال کنید.

🔵 آیا می‌توان فقط کارتریج پمپ 20VQ را تعویض کرد؟

🟡 اگر پوسته، شفت و سایر اجزای اصلی پمپ سالم و قابل‌استفاده باشند، امکان تعویض مجموعه کارتریج وجود دارد. وضعیت قطعات اصلی باید پیش از نصب کارتریج جدید بررسی شود.

🔵 پیش از نصب کارتریج پنج تکه 20VQ چه مواردی باید بررسی شوند؟

🟡 تمیزی روغن و مسیرهای هیدرولیک، تطابق سری و سایز، جهت چرخش پمپ و ترتیب قرارگیری اجزای کارتریج باید پیش از راه‌اندازی کنترل شوند.
