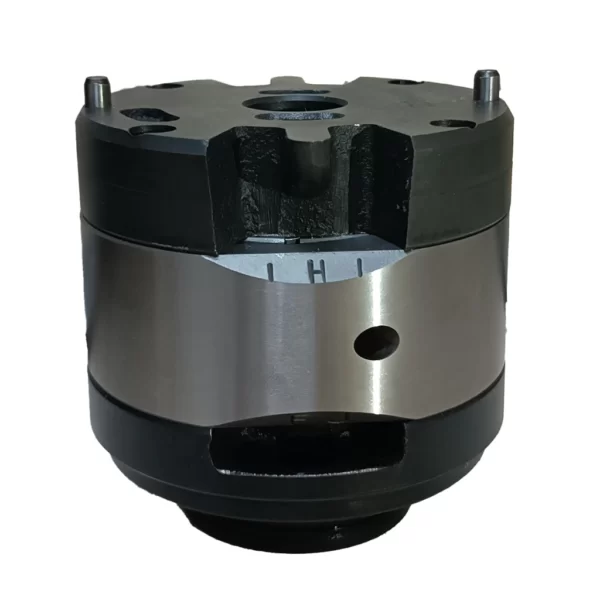

کارتریج پمپ ایران 20V (سه تکه)

مشخصات فنی کارتریج پمپ ایران 20V

  • نوع: سه‌تکه
  • سری: 20V
  • سایز : ۵، ۸، ۱۱، ۱۲ و ۱۴ گالن
  • حجم جابه‌جایی: ۱۸ تا ۴۵ سی‌سی بر دور، بسته به سایز
  • کاربرد: مجموعه داخلی پمپ هیدرولیک پره‌ای 20V
  • برند: صنایع هیدرولیک ایران (IHI)

تماس بگیرید

6 نفر در حال مشاهده این محصول هستند!

کارتریج پمپ ایران 20V مجموعه داخلی سه‌ تکه پمپ پره‌ای ایرانی 20V، ساخت صنایع هیدرولیک ایران (IHI) است. این کارتریج برای تعمیر و بازسازی بخش پمپاژ استفاده می‌شود. این سری، سایزهای ۵، ۸، ۱۱، ۱۲ و ۱۴ با حجم جابه‌جایی ۱۸ تا ۴۵ سی‌سی بر دور تعریف شده‌اند.

برای انتخاب کارتریج جایگزین، سری 20V، سایز و ساختار سه‌ تکه آن باید با پمپ و قطعه قبلی تطبیق داشته باشد. در ادامه، مشخصات فنی هر سایز، ابعاد، راهنمای انتخاب و نکات نصب کارتریج 20V بررسی می‌شود.

مشخصات فنی کارتریج پمپ ایران 20V

کارتریج سه‌تکه 20V در پنج سایز اسمی تولید شده است. جدول زیر حجم جابه‌جایی هر سایز را براساس اطلاعات کاتالوگ نشان می‌دهد. هنگام انتخاب، کد سری و سایز کارتریج باید با قطعه قبلی و پوسته پمپ تطبیق داشته باشد.

سایز کارتریج
(گالن)
حجم جابه‌جایی
(سی‌سی بر دور)
۵ ۱۸
۸ ۲۷
۱۱ ۳۶
۱۲ ۳۹
۱۴ ۴۵



ساختار و ابعاد کارتریج پمپ ایران 20V

کارتریج 20V از نوع سه‌ تکه است. در نقشه ابعادی زیر، رینگ، کفی سایش ورودی و کفی فشار خروجی مشخص شده‌اند. پیش از نصب، جهت قرارگیری قطعات و تطابق ابعاد کارتریج با پوسته پمپ بررسی شود.

در تصویر زیر، مشخصه‌های A، B و C به‌ترتیب طول کلی، قطر بدنه و قطر بخش ورودی کارتریج را نشان می‌دهند.

ساختار و ابعاد کارتریج پمپ ایران 20V سه‌ تکه
مشخصه مقدار متریک مقدار اینچی
A 81.8 mm 3.22 in
B 82.5 mm 3.25 in
C 47.1 mm 1.86 in
وزن 2.3 kg —



تفاوت کارتریج پمپ ایران 20V و 20VQ

تفاوت اصلی این دو سری در ساختار مجموعه داخلی آن‌هاست. کارتریج 20V از نوع سه‌ تکه است، درحالی‌که کارتریج پمپ ایران 20VQ با ساختار پنج‌ تکه تولید می‌شود.

شباهت نام سری یا سایز اسمی به‌تنهایی به‌معنای امکان جایگزینی مستقیم این دو کارتریج نیست. برای انتخاب صحیح، موارد زیر باید بررسی شوند:

  • کد سری درج‌شده روی پمپ یا کارتریج قبلی، 20V یا 20VQ باشد.
  • ساختار سه‌ تکه یا پنج‌ تکه قطعه مشخص شود.
  • سایز کارتریج با قطعه قبلی تطبیق داشته باشد.
  • ابعاد و نحوه قرارگیری کارتریج داخل پوسته پمپ بررسی شود.

نکات نصب و راه‌اندازی کارتریج پمپ ایران 20V

پیش از نصب کارتریج سه‌ تکه 20V، وضعیت پوسته، شفت و سایر اجزای اصلی پمپ بررسی شود. همچنین داخل پوسته، مخزن و مسیرهای هیدرولیک باید از آلودگی و ذرات خارجی پاک باشند.

هنگام نصب و راه‌اندازی به نکات زیر توجه کنید:

  • روغن هیدرولیک و فیلتر سیستم از نظر تمیزی و وضعیت کارکرد بررسی شوند.
  • سایز و سری کارتریج با پوسته پمپ تطبیق داشته باشد.
  • جهت قرارگیری رینگ، کفی سایش ورودی و کفی فشار خروجی تغییر نکند.
  • جهت چرخش پمپ با نحوه مونتاژ کارتریج مطابقت داشته باشد.
  • پیش از اولین راه‌اندازی، داخل پمپ با روغن هیدرولیک مناسب پر شود.
  • هوای محبوس‌شده در پمپ و مسیر خروجی تخلیه شود.
  • پمپ ابتدا در شرایط بی‌بار راه‌اندازی و فشار سیستم به‌تدریج افزایش داده شود.
  • در صورت مشاهده صدای غیرعادی، افزایش دما یا نرسیدن روغن به خروجی، دستگاه متوقف و مسیر مکش، نشتی هوا و نحوه نصب بررسی شود.

آلودگی روغن، ورود هوا از مسیر مکش یا مونتاژ نادرست اجزای سه‌تکه می‌تواند باعث عملکرد نامناسب کارتریج جدید شود.



کاربرد کارتریج پمپ ایران 20V

کارتریج پمپ ایران 20V برای تعمیر و بازسازی مجموعه داخلی پمپ‌های پره‌ای سری 20V استفاده می‌شود. اگر پوسته، شفت و سایر اجزای اصلی پمپ سالم و قابل‌استفاده باشند، می‌توان مجموعه کارتریج سه‌تکه را بدون تعویض کامل پمپ جایگزین کرد.

کاربردهای اصلی این قطعه عبارت‌اند از:

  • تعویض مجموعه داخلی فرسوده یا آسیب‌دیده پمپ 20V
  • تعمیر و بازسازی بخش پمپاژ پمپ پره‌ای
  • استفاده در سیستم‌هایی که پمپ متناسب با سری و سایز 20V روی آن‌ها نصب شده است

کاربرد نهایی کارتریج به مدل پمپ و مشخصات سیستم هیدرولیک بستگی دارد. بنابراین انتخاب سایز باید براساس کد سری، مشخصات قطعه قبلی و وضعیت پوسته پمپ انجام شود.

برای آشنایی بیشتر با ساختار و عملکرد پمپ‌ها، مقاله آشنایی با پمپ هیدرولیک در 1 دقیقه را مطالعه کنید.



استعلام قیمت و خرید کارتریج پمپ ایران 20V

برای استعلام قیمت کارتریج پمپ ایران 20V و هماهنگی خرید، سری و سایز درج‌شده روی قطعه قبلی را به کارشناسان بهداد صنعت اعلام کنید. اگر مشخصات کارتریج خوانا نیست، تصاویر پلاک پمپ، پوسته و مجموعه داخلی قبلی را ارسال کنید تا مدل مناسب دقیق‌تر شناسایی شود.

پیش از خرید، سه‌ تکه‌ بودن کارتریج، سایز اسمی و تطابق آن با پوسته پمپ بررسی شود. برای مشاهده سایر مدل‌ها می‌توانید به صفحه کارتریج پمپ ایران مراجعه کنید.

برای دریافت قیمت روز، بررسی موجودی و هماهنگی خرید نیز از طریق صفحه تماس با بهداد صنعت با ما در ارتباط باشید.



سؤالات متداول درباره کارتریج پمپ ایران 20V

🔵 کارتریج پمپ ایران 20V در چه سایزهایی تولید شده است؟

🟡 براساس کاتالوگ، این کارتریج در سایزهای اسمی ۵، ۸، ۱۱، ۱۲ و ۱۴ ارائه شده است. حجم جابه‌جایی مدل‌ها، بسته به سایز، از ۱۸ تا ۴۵ سی‌سی بر دور است.

🔵 منظور از کارتریج سه‌تکه 20V چیست؟

🟡 سه‌تکه‌بودن به ساختار مجموعه داخلی کارتریج اشاره دارد. هنگام تعویض، نوع ساختار و جهت قرارگیری اجزا باید با کارتریج قبلی و پوسته پمپ تطبیق داشته باشد.

🔵 آیا کارتریج 20V و 20VQ قابل‌جایگزینی هستند؟

🟡 امکان جایگزینی نباید فقط براساس شباهت نام یا سایز نتیجه‌گیری شود. سری پمپ، ساختار سه‌تکه یا پنج‌تکه، سایز و ابعاد کارتریج باید پیش از انتخاب بررسی شوند.

🔵 چگونه سایز مناسب کارتریج 20V را تشخیص دهیم؟

🟡 کد سری و سایز را از روی پلاک پمپ یا مشخصات درج‌شده روی کارتریج قبلی بررسی کنید. اگر نوشته‌ها خوانا نیستند، تصاویر پلاک، پوسته و کارتریج قبلی را برای بررسی فنی ارسال کنید.

🔵 آیا می‌توان فقط کارتریج پمپ 20V را تعویض کرد؟

🟡 اگر پوسته، شفت و سایر اجزای اصلی پمپ سالم و قابل‌استفاده باشند، امکان تعویض مجموعه کارتریج وجود دارد. وضعیت قطعات اصلی باید پیش از نصب کارتریج جدید بررسی شود.
