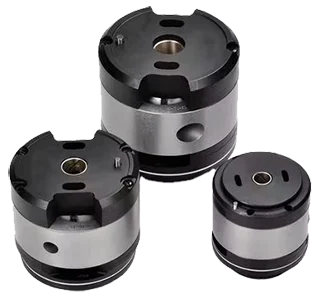

کارتریج پمپ پره ای آتوس ،یکی از قطعات مهم پمپ‌های پره‌ای (Vane Pumps) سری PFE برند معتبر آتوس (ATOS) ایتالیا است که به‌دلیل طراحی مهندسی دقیق، دوام بالا و عملکرد بی‌صدا، جایگاه ویژه‌ای در صنایع هیدرولیک و اتوماسیون صنعتی دارد.
این کارتریج‌ها با ساختار کارتریجی و فیکس (Fixed Displacement) طراحی شده‌اند تا علاوه بر سهولت در سرویس و نگهداری، کارایی هیدرولیکی بالا و طول عمر زیاد را برای سیستم‌های هیدرولیک فراهم کنند.

برای مشاهده محصول پمپ پره ای آتوس سری PFE ، اینجا کلیک کنید!

پمپ‌ها و کارتریج‌های آتوس از سری‌های PFE-31، PFE-41، PFE-51 و PFE-32، PFE-42، PFE-52 تشکیل شده‌اند که هرکدام دارای ظرفیت‌های مختلف و قابلیت استفاده در فشارهای کاری بالا تا ۲۱۰ بار و حتی ۳۰۰ بار (در نسخه‌های جدیدتر PFE-*2) هستند.
به‌دلیل همین ویژگی‌ها، کارتریج‌های آتوس در مقایسه با برندهای مطرح اروپایی مانند Rexroth، Denison و Parker به‌عنوان گزینه‌ای قابل اعتماد با ارزش خرید بسیار بالا نسبت به قیمت شناخته می‌شوند.

اگر قصد دارید راندمان سیستم هیدرولیک خود را بهبود دهید، پیشنهاد می‌کنیم حتماً پمپ‌های هیدرولیک ما را بررسی کنید.

برای شروع، مقاله “آشنایی با پمپ هیدرولیک در ۱ دقیقه“ می‌تواند یک راهنمای سریع و کاربردی باشد.

همچنین با نگاهی به لوازم جانبی هیدرولیک و مطالعه مقاله “چرا لوازم جانبی هیدرولیک ضروری هستند؟“ می‌توانید دید کامل‌تری نسبت به عملکرد و بهینه‌سازی سیستم خود به دست آورید.

نکات کلیدی و ویژگی‌های عمومی کارتریج پمپ پره ای آتوس

• طراحی ۱۲ پره‌ای (Twelve-Vane) برای ایجاد جریان یکنواخت و لرزش کمتر.
• تعادل هیدرولیکی داخلی (Integral Hydraulic Balancing) جهت افزایش راندمان و کاهش سایش.
• قابلیت تعویض آسان کارتریج بدون نیاز به باز کردن کل پمپ.
• صدای کاری پایین و مناسب برای خطوط تولید و ماشین‌آلات دقیق.
• سازگار با استاندارد SAE J744 جهت نصب آسان در سیستم‌های مختلف.
• قابلیت نصب در هر موقعیت مکانی (Any Position Installation) برای تطبیق با شرایط مختلف صنعتی.



ساختار داخلی و طراحی کارتریجی پمپ پره‌ای آتوس (Atos Vane Pump Cartridge Design)

پمپ‌های پره‌ای آتوس سری PFE-31، PFE-41، PFE-51 و PFE-32، PFE-42، PFE-52 با طراحی کارتریجی (Cartridge Design) ساخته شده‌اند که در آن، مجموعه‌ی کامل پمپاژ شامل روتور، پره‌ها، صفحات بالانس و محفظه اصلی در قالب یک کارتریج مستقل داخل بدنه پمپ قرار می‌گیرد.
این طراحی هوشمندانه باعث می‌شود که عملیات نگهداری و تعمیرات بسیار ساده‌تر شده و در صورت خرابی یا افت فشار، کارتریج به‌صورت یکپارچه قابل تعویض باشد، بدون نیاز به باز کردن کامل پمپ از مدار.

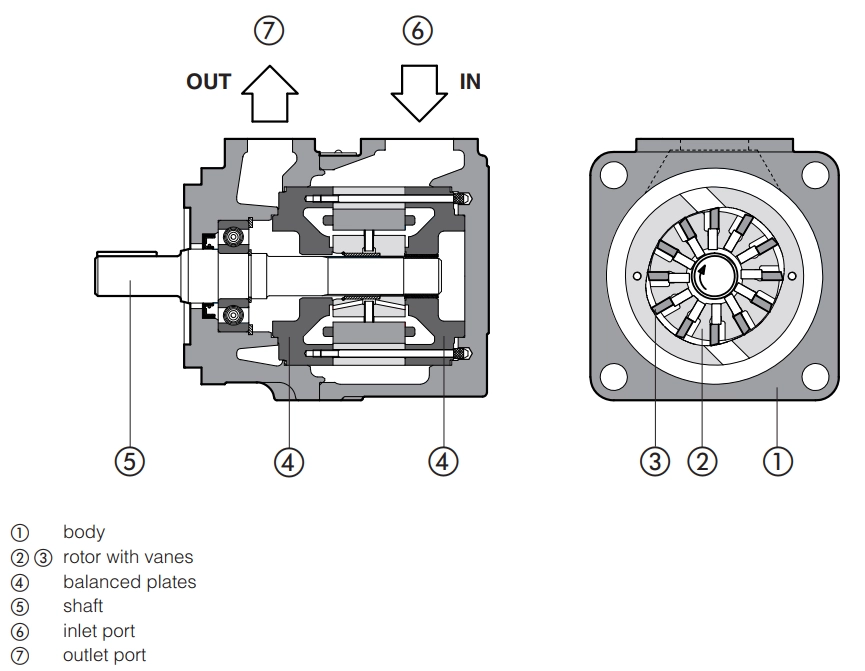

در تصویر زیر، اجزای اصلی پمپ و کارتریج با شماره‌های مشخص نمایش داده شده‌اند:

1️⃣ Body (بدنه اصلی پمپ) – محفظه‌ای مقاوم برای نگهداری مجموعه کارتریج و اجزای مکانیکی.
2️⃣ Rotor with Vanes (روتور و پره‌ها) – بخش مرکزی کارتریج که با چرخش محور، روغن را با دبی یکنواخت پمپاژ می‌کند.
3️⃣ Balanced Plates (صفحات بالانس) – برای توزیع یکنواخت فشار و کاهش سایش داخلی در دو سمت روتور.
4️⃣ Shaft (محور یا شفت محرک) – انتقال‌دهنده نیروی محرک از موتور به روتور.
5️⃣ Inlet Port (ورودی روغن) – مجرایی برای مکش روغن از مخزن.
6️⃣ Outlet Port (خروجی روغن) – مسیر خروج سیال تحت فشار به مدار هیدرولیک.

این ساختار دقیق و بالانس‌شده موجب می‌شود:

• عملکرد پمپ نرم و بی‌صدا (Low Noise) باشد،
• فشار کاری بالا تا ۲۱۰ بار بدون افت راندمان حفظ شود،
• و در نهایت عمر مفید سیستم به شکل چشمگیری افزایش یابد.



کد مدل کارتریج آتوس سری PFE – راهنمای انتخاب صحیح مدل

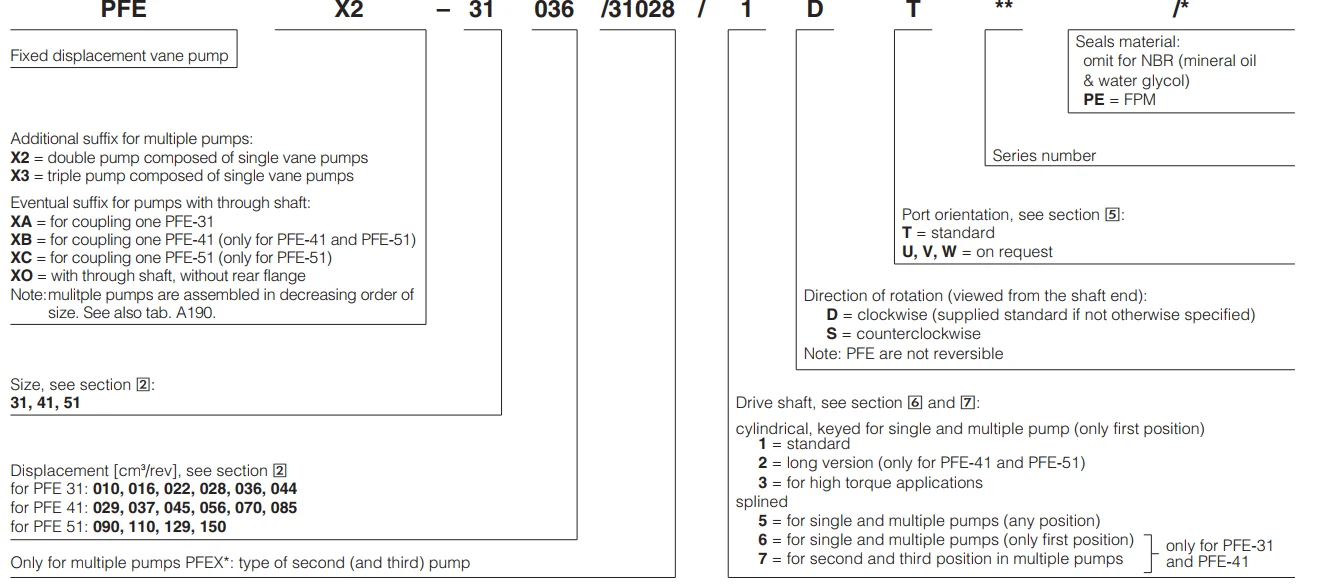

در تصویر پایین کد مدل کارتریج پره‌ای آتوس (Atos Vane Pump Cartridge) را مشاهده می کنید:



هر پمپ و کارتریج پره‌ای آتوس سری PFE ، دارای یک کد مدل (Model Code) مشخص است که اطلاعات دقیقی درباره‌ی اندازه، نوع محور، جهت دوران، نوع آب‌بندی، و پیکربندی پورت‌ها ارائه می‌دهد.
شناخت صحیح این کد به کاربران کمک می‌کند تا مدل مناسب سیستم هیدرولیک خود را انتخاب کرده و در زمان سفارش یا تعویض کارتریج، از سازگاری کامل آن با پمپ اصلی اطمینان حاصل کنند.

کد مدل در سری‌های PFE-31، PFE-41، PFE-51 (نسخه استاندارد) و PFE-32، PFE-42، PFE-52 (نسخه فشار بالا و کم‌صدا) به شکل زیر تعریف می‌شود:



ساختار کد مدل در کارتریج و پمپ آتوس

**PFE – 42 / 045 / 3 D T **
هر بخش از این کد نشان‌دهنده مشخصات فنی زیر است:

• PFE: نوع پمپ پره‌ای فیکس (Fixed Displacement Vane Pump)
• عدد دوم (مثلاً 32، 42، 52): سایز بدنه و حجم جابجایی سیال (Displacement Size)
• عدد سوم (مثلاً 045، 070، 110): حجم جابجایی بر حسب cm³/rev
• کد محور (مثلاً 3 یا 5): نوع شفت – محور استوانه‌ای، شیار‌دار یا برای گشتاور بالا
• حرف D یا S: جهت دوران پمپ (D = ساعتگرد، S = پادساعتگرد)
• حروف T، U، V، W: جهت‌گیری ورودی و خروجی (پورت‌های ورودی و خروجی)
• پسوندهای XA، XB، XC: نشان‌دهنده قابلیت نصب چند پمپ به‌صورت سری (Through-Shaft یا Double/Triple Pump Configuration)



ویژگی کاربردی کد مدل آتوس

این ساختار کدگذاری باعث می‌شود کاربران بتوانند به سادگی با مشاهده شماره مدل، به مشخصات فنی کامل پمپ دسترسی پیدا کنند.
برای مثال:

PFE-42-070/3DT
به معنی یک پمپ پره‌ای آتوس سایز 42، با دبی 70 سانتی‌متر مکعب در هر دور، محور نوع 3، چرخش ساعتگرد و پورت‌های استاندارد است.



نکات مهم هنگام انتخاب مدل

• همیشه کد مدل درج‌شده روی بدنه پمپ یا کارتریج را بررسی کنید.
• در زمان تعویض کارتریج، حتماً نوع محور و جهت دوران را مطابق مدل اصلی انتخاب کنید.
• نسخه‌های *PFE-2 نسبت به *PFE-1 دارای فشار کاری بالاتر (تا ۳۰۰ بار) و صدای کمتر هستند.

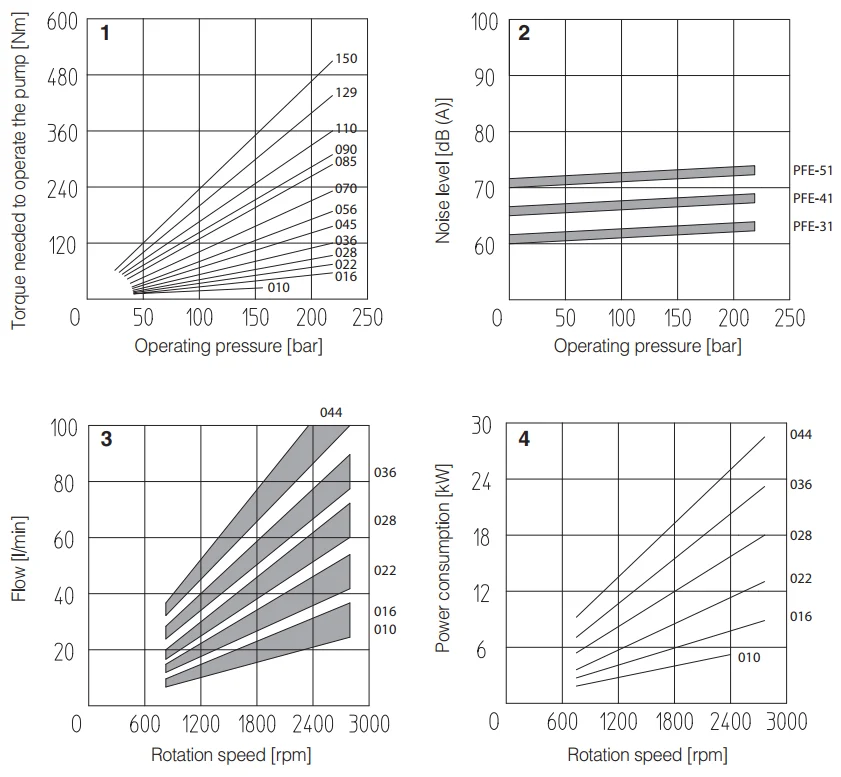

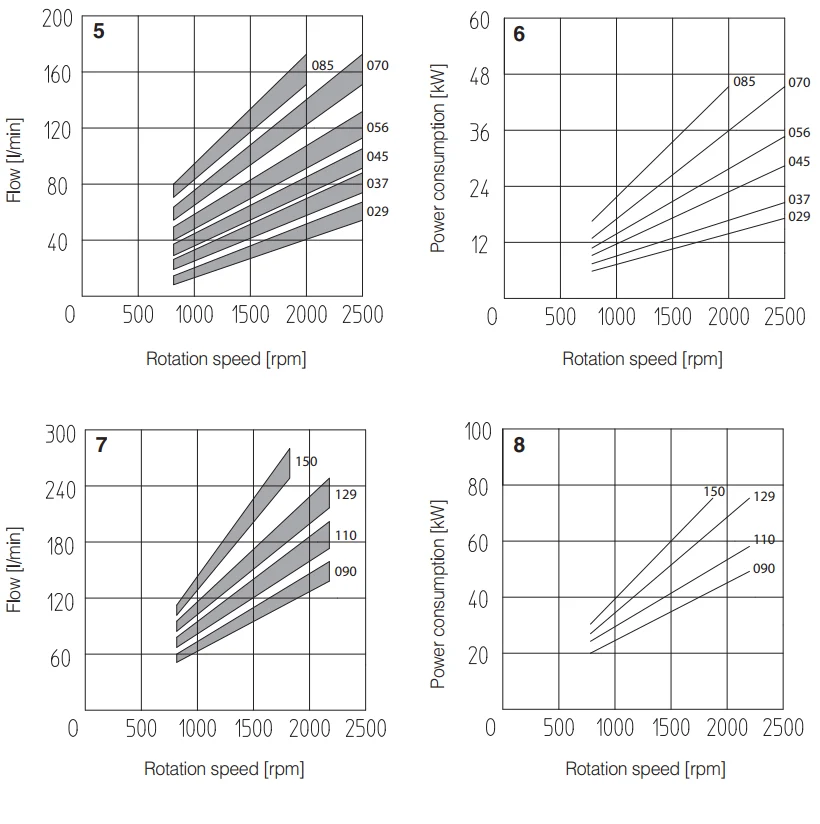

نمودار عملکردی کارتریج آتوس سری PFE

در نمودارهای زیر، رفتار عملکردی کارتریج پمپ آتوس (Atos Cartridge Performance Diagrams) در شرایط کاری استاندارد نشان داده شده است.



این منحنی‌ها نشان‌دهنده‌ی دبی خروجی، توان مصرفی، سطح صدا و گشتاور مورد نیاز بر اساس فشار و سرعت دوران هستند.

ویژگی‌های کلیدی عملکرد:

• پایداری دبی خروجی (Flow Stability): جریان یکنواخت حتی در فشارهای بالا
• مصرف انرژی بهینه: نسبت توان مصرفی به فشار خروجی بسیار پایین
• سطح صدای پایین: عملکرد بی‌صدا در محدوده 60–70 دسی‌بل طبق استاندارد ISO 4412-1
• گشتاور یکنواخت: بدون لرزش در فشارهای کاری تا 210 بار

این نمودارها نشان می‌دهند که طراحی کارتریجی آتوس با بالانس هیدرولیکی دقیق، باعث افزایش راندمان، کاهش سایش و طول عمر بالای سیستم می‌شود.

ویژگی و مزایای فنی کارتریج پمپ پره ای آتوس

کارتریج پمپ پره‌ای آتوس (Atos Cartridge) در سری‌های جدید *PFE-2 با تمرکز بر افزایش فشار کاری، کاهش صدا و بهبود طول عمر طراحی شده است.
این نسل جدید از پمپ‌های آتوس، با استفاده از کارتریج هیدرولیکی بالانس‌شده (Hydraulically Balanced Cartridge)، عملکردی پایدار و بی‌لرزش را حتی در فشارهای تا ۳۰۰ بار ارائه می‌دهد.

مزایای اصلی این طراحی عبارت‌اند از:

• تعویض سریع کارتریج بدون نیاز به باز کردن کل پمپ (در چند دقیقه)
• طول عمر بالاتر به‌دلیل بالانس دقیق فشار در دو سمت روتور
• سطح صدای پایین‌تر در مقایسه با مدل‌های قبلی (PFE-*1)
• راندمان حجمی بالا و افت انرژی بسیار کم
• نصب آسان و انعطاف‌پذیر با امکان چرخش پورت‌ها در ۴ جهت

این ویژگی‌ها باعث شده کارتریج پمپ آتوس PFE سری جدید، انتخابی عالی برای کاربردهای صنعتی سنگین، سیستم‌های هیدرولیک دقیق، و خطوط تولید با نیاز به فشار بالا و عملکرد بی‌صدا باشد.



کاربردهای کارتریج آتوس

• سیستم‌های هیدرولیک صنعتی
• ماشین‌آلات تزریق پلاستیک
• پرس‌های هیدرولیکی و ماشین‌ابزار
• خطوط تولید اتوماتیک و تجهیزات سنگین



خرید کارتریج پمپ آتوس از نمایندگی معتبر — بهداد صنعت

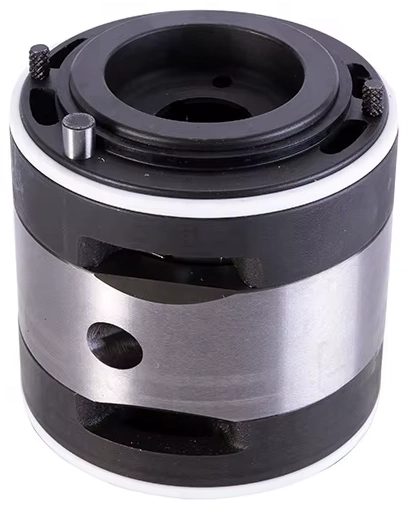

شرکت بهداد صنعت به‌عنوان تأمین‌کننده رسمی و واردکننده محصولات هیدرولیک آتوس (ATOS)، انواع کارتریج پمپ پره‌ای از جمله کارتریج پمپ پره ای آتوس را در ظرفیت‌ها و مدل‌های مختلف، عرضه می‌کند.

اگر به دنبال کارتریج اصلی با گارانتی اصالت کالا، مشاوره فنی تخصصی و قیمت رقابتی هستید، همین حالا با کارشناسان فنی بهداد صنعت تماس بگیرید.
