معرفی خط X و Y در تنه شیر های هیدرولیکی
در این فیلم به معرفی خط X و Y در تنه شیر های هیدرولیکی و همچنین به مقایسه شیرهای اینترنال و اکسترنال می پردازیم اما قبل از آن برای آشنایی بیشتر با شیر هیدرولیک، کافیست اینجا کلیک کنید. همچنین برای مشاهده محصولات متنوع ما، لطفاً اینجا را ببینید.

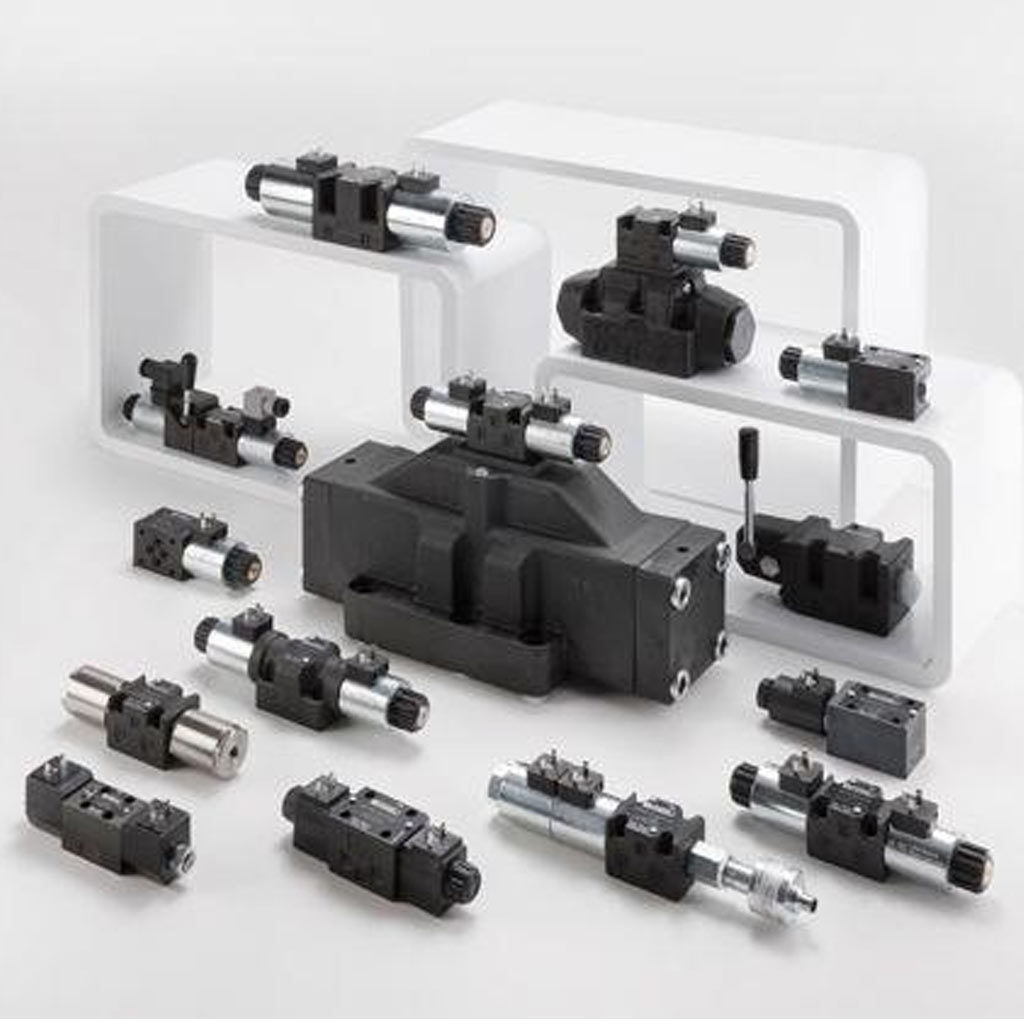

در شیرهای بزرگ‌تر از 3/8 به دلیل بزرگ‌تر بودن اسپول و نیاز به عبور حجم بیشتری از روغن، سیستم از حالت برقی خارج می‌شود و به صورت پایلوت عمل می‌کند. در این سیستم‌ها، پایلوت وظیفه جابه‌جایی و عقب و جلو کردن اسپول را بر عهده دارد.
در بیش از 90٪ موارد، در شیرهای دو کله، مسیر P (پمپ) بسته است و مسیرهای A و B به تانک تخلیه می‌شوند. اما تامین فشار برای پایلوت (پمپ و تانک بالایی) چگونه انجام می‌شود؟
برای این منظور، دو روش وجود دارد:
تامین داخلی ( Internal ) در شیرهای هیدرولیکی
در این روش، پمپ و تانک پایینی (که مربوط به شیر بزرگ‌تر در بخش پایینی سیستم است) برای تامین فشار پایلوت استفاده می‌شود. به عبارت دیگر، پایلوت از منابع موجود در شیر اصلی استفاده می‌کند. این مدل به نام اینترنال (داخلی) شناخته می‌شود.
تامین خارجی ( External ) در شیرهای هیدرولیکی
در این روش، پمپ و تانک جداگانه‌ای برای پایلوت تعبیه می‌شود. فشار از طریق دو سوراخ X و Y تامین می‌شود. در این حالت، سوراخ X به پمپ و سوراخ Y به تانک متصل می شود.
تغییر از حالت اینترنال به اکسترنال در شیرهای هیدرولیکی
اگر بخواهید سیستم پایلوت را از حالت اینترنال (داخلی) به اکسترنال (خارجی) تغییر دهید:
بررسی بلوک شیر:
اگر بلوک شیر سوراخ‌های X و Y دارد، باید این سوراخ‌ها جداگانه تامین شوند.
- سوراخ X باید به یک پمپ مستقل متصل شود.
- سوراخ Y نیز باید به یک تانک مستقل وصل شود.
باز کردن پیچ تنظیم:
در کف شیر، یک پیچ آلن ( معمولاً سایز 4) وجود دارد. با باز کردن این پیچ، ارتباط داخلی وصل می‌شود و سیستم از حالت اینترنال به اکسترنال تغییر پیدا می‌کند.
تغییر از حالت اکسترنال به اینترنال در شیرهای هیدرولیکی
در برخی موارد، شیرها به‌صورت اکسترنال خریداری می‌شوند ولی بلوک شیر فاقد سوراخ X و Y است. در این شرایط، باید شیر را به حالت اینترنال تغییر دهید:
- سوراخ‌های X و Y که در بلوک وجود ندارند را کور کنید.
- ارتباط داخلی را فعال کنید تا پایلوت از پمپ و تانک شیر اصلی (بزرگ) تغذیه شود.
نتیجه‌گیری:
تامین فشار پایلوت و نحوه تنظیم آن به نیاز سیستم و طراحی بلوک شیر بستگی دارد. انتخاب بین تامین داخلی یا خارجی، و تغییر حالت‌ها نیازمند شناخت دقیق از مدل و سایز شیر و بررسی نحوه قرارگیری سوراخ‌ها و پیچ‌های تنظیم است.
