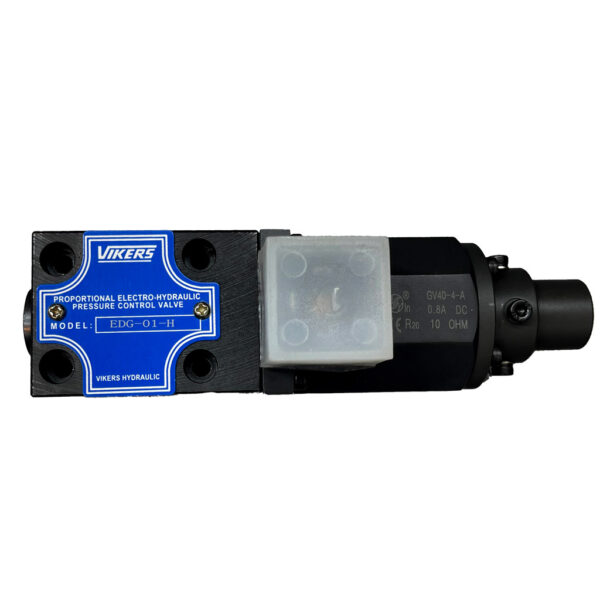

شیر فشار پروپرشنال ویکرز چینی EDG-01 از یک شیر برقی DC کوچک و شیر های ریلیف تشکیل شده است. از این شیر به عنوان یک شیر پیلوت دار برای یک سیستم هیدرولیک با دبی کم یا یک شیر کنترل فشار در شیر پروپرشنال استفاده می شود که فشار را متناسب با جریان ورودی کنترل می کند. شیر های فشار مستقیم پروپرشنال سری EDG را می توان برای کنترل فشار در سیستم های هیدرولیک با واکنش سریع و دقت بالا استفاده کرد.

شیر هیدرولیک چیست و چه کاربردی دارد؟ اگه دنبال یه توضیح کامل و قابل فهم هستید، این مقاله رو از دست ندید! همه چیز درباره شیر هیدرولیک

همچنین برای دیدن محصولات متنوع شیر هیدرولیک محصولات ما را مشاهده کنید!

دستورالعمل های شیر فشار پروپرشنال ویکرز چینی EDG-01

فشار پشت خط مخزن:

بررسی کنید که فشار برگشتی خط مخزن بیشتر از 2 بار نباشد.

کنترل دریچه:

هنگامی که شیر برای کنترل دریچه های تخلیه استفاده می شود، از لوله های 6 میلیمتری و برای اتصال از 300 میلیمتری یا کمتر استفاده کنید. اگر فشار ناپایدار است، 1.0 تا 1.5 میلیمتر قطر دهانه را برای شیر ریلیف مهیا کنید.

کنترل فشار مدار:

هنگامی که شما فشار مدار را مستقیماً با این شیر کنترل می‌کنید، حجم روغن محبوس‌شده را به بیش از ۴۰ سانتی‌متر مکعب تنظیم نمایید.

تنظیم فشار شیر اطمینان:

فشار شیر اطمینان در حداکثر جریان، از پیش به اندازه‌ی ۲۰ بار بالاتر از حد بالای محدوده تنظیم فشار تعیین شده است.
اگر حد بالای فشار کاری پایین باشد یا حداکثر دبی مورد استفاده با دبی اسمی شیر اختلاف داشته باشد، فشار شیر اطمینان را مطابق فرمول زیر محاسبه و بر اساس مقدار به‌دست‌آمده تنظیم کنید.

فشار تنظیمی= (فشار اضافی(معمولا 10 بار)) + (حد بالای فشار کاری)

برای کاهش فشار تنظیمی، پیچ تنظیم فشار سوپاپ اطمینان را در خلاف جهت عقربه های ساعت بچرخانید. پس از تنظیم، حتما مهره قفل را سفت کنید.

جدول مشخصات فنی شیر فشار پروپرشنال ویکرز چینی EDG-01
