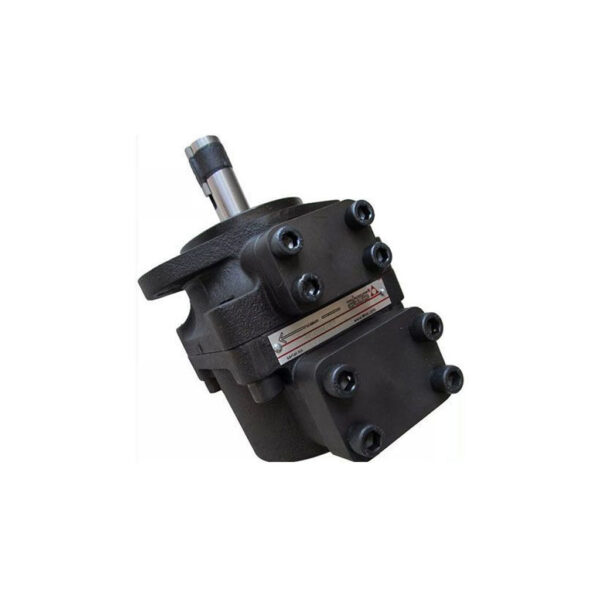

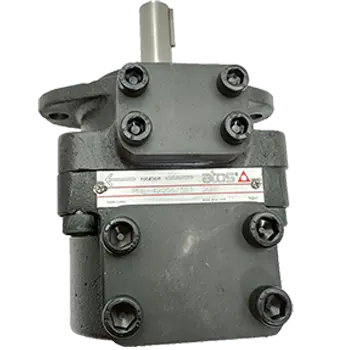

پمپ هیدرولیک پره ای آتوس PFE از برند معتبر آتوس (ATOS) ایتالیا، از شناخته‌شده‌ترین پمپ‌های دبی ثابت در سیستم‌های هیدرولیک صنعتی هستند. این پمپ‌ها با طراحی کارتریجی (Cartridge Design) و سیستم بالانس هیدرولیکی داخلی ساخته شده‌اند که نتیجه آن راندمان بالا، عمر طولانی و صدای کاری بسیار کم است.

پمپ‌های سری PFE در چند گروه اصلی تولید می‌شوند:

• سری PFE-31 / 41 / 51: مناسب برای کاربردهای عمومی تا فشار 210 بار
• سری PFE-32 / 42 / 52: نسل جدید با قابلیت تحمل فشار بالا تا 300 بار
• سری دوبل PFED: شامل دو کارتریج مستقل در یک بدنه، مناسب برای مدارهایی با دو جریان مجزا و نیاز به توان ترکیبی

طراحی دقیق و کیفیت ساخت بالا باعث شده این پمپ‌ها در صنایع مختلف مانند پرس‌سازی، دستگاه تزریق پلاستیک، ماشین‌ابزار و سیستم‌های کنترل صنعتی استفاده گسترده‌ای داشته باشند.

برای آشنایی کامل‌تر با پمپ هیدرولیک پره‌ای، پیشنهاد می‌کنیم مقاله ی ” پمپ پره‌ای چیست؟ ” را مطالعه کنید.

اگر می‌خواهید با عملکرد پمپ‌های هیدرولیک آشنا شوید، خواندن مقاله مقاله ی ” آشنایی با پمپ هیدرولیک در 1 دقیقه ” را از دست ندهید.

همچنین برای مشاهده مشخصات فنی، مقایسه قیمت و خرید مدل‌های مختلف، می‌توانید به بخش محصولات پمپ هیدرولیک مراجعه کنید.

معرفی پمپ هیدرولیک پره ای آتوس PFE  مدل های PEF-31، PEF-41، PEF-51

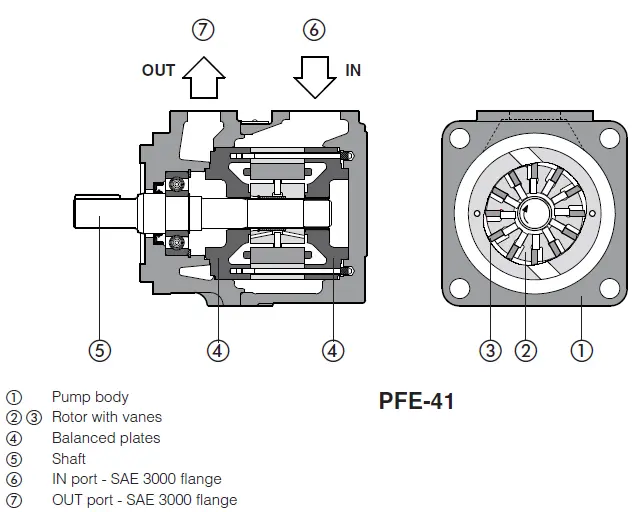

پمپ‌های  PEF-31، PEF-41، PEF-51 از نوع دبی ثابت هستند و با طراحی کارتریجی (Cartridge Design) ساخته شده‌اند. این طراحی با سیستم بالانس هیدرولیکی داخلی، باعث راندمان حجمی بالا، طول عمر زیاد و صدای بسیار پایین در حین کار می‌شود.

این پمپ‌ها در سه سایز مختلف تولید می‌شوند و حداکثر حجم جابجایی آن‌ها به‌ترتیب تا 44، 85 و 150 سانتی‌متر مکعب در هر دور می‌رسد.
مدل‌ها در نسخه‌های تکی، چندتایی و دارای شفت عبوری عرضه می‌شوند.

نصب پمپ مطابق با استاندارد SAE J744 انجام می‌شود.
جهت پورت‌های ورودی و خروجی را می‌توان در چهار وضعیت مختلف تنظیم کرد تا با شرایط مختلف نصب سازگار شود.

نگهداری و تعمیرات پمپ بسیار ساده است، زیرا کارتریج پمپاژ به‌راحتی قابل تعویض است.

حداکثر دبی: 150 cm³/rev
حداکثر فشار کاری: 210 بار

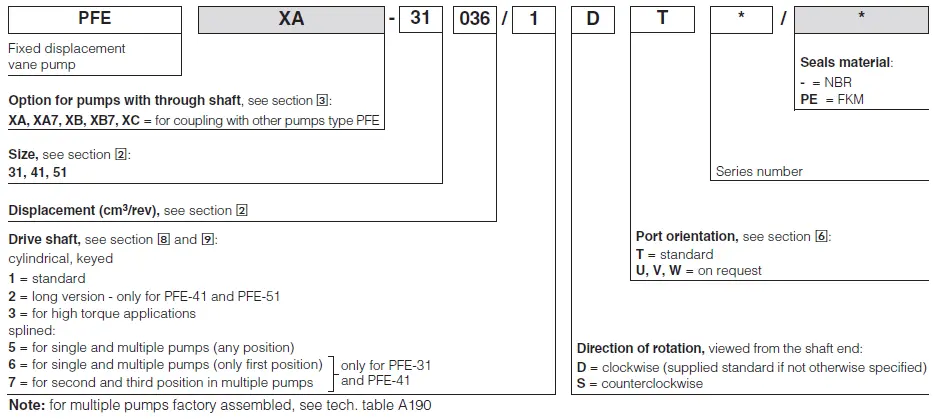

 کد مدل:

جدول مشخصات فنی پمپ هیدرولیک پره ای آتوس PFE  مدل های PEF-31، PEF-41، PEF-51

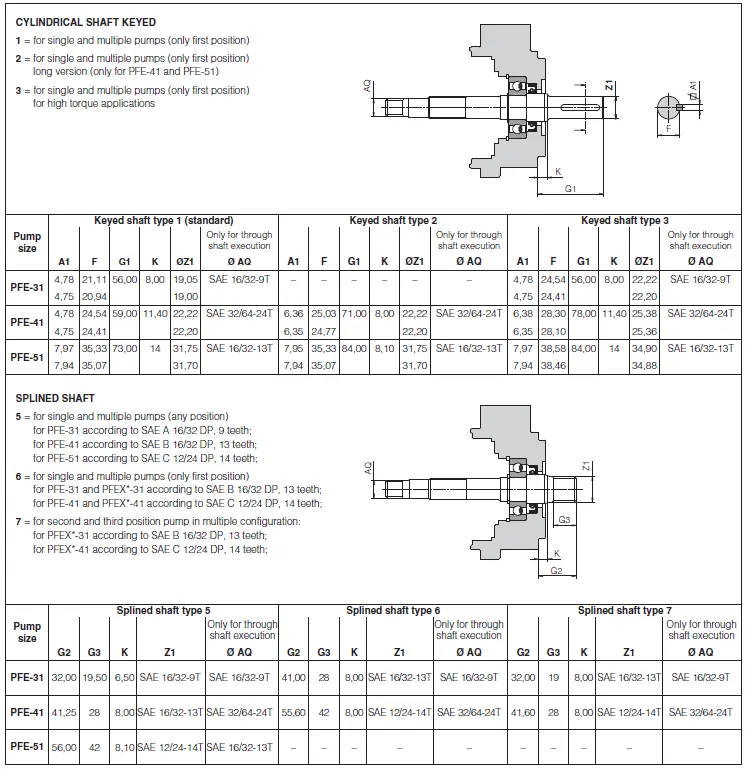

انواع شفت در پمپ آتوس مدل های PEF-31، PEF-41، PEF-51

پمپ‌های سری PFE آتوس در نسخه‌های مختلف شفت ارائه می‌شوند تا بتوانند با شرایط گوناگون نصب و گشتاور سازگار شوند.
انواع شفت شامل موارد زیر است:

• نوع 1: شفت استاندارد خاردار (Keyed Shaft)
• نوع 2: نسخه بلند (فقط برای مدل‌های PFE-41 و PFE-51)
• نوع 3: مخصوص کاربردهای با گشتاور بالا
• نوع 5: شفت دندانه‌دار (Splined) برای پمپ‌های تکی یا دوبل – هر موقعیت
• نوع 6: شفت دندانه‌دار برای پمپ‌های تکی یا دوبل – فقط در موقعیت اول
• نوع 7: شفت دندانه‌دار برای موقعیت دوم و سوم در پمپ‌های دوبل

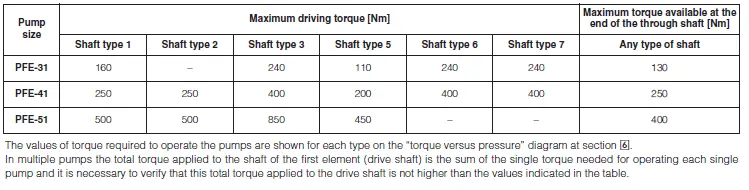

حداکثر گشتاور قابل‌تحمل شفت (Nm):

• PFE-31 → 130 نیوتن‌متر
• PFE-41 → 250 نیوتن‌متر
• PFE-51 → 400 نیوتن‌متر

در پمپ‌های دوبل، مجموع گشتاور مورد نیاز هر پمپ باید با ظرفیت شفت در عنصر اول مطابقت داشته باشد و از مقدار مجاز بالاتر نرود.

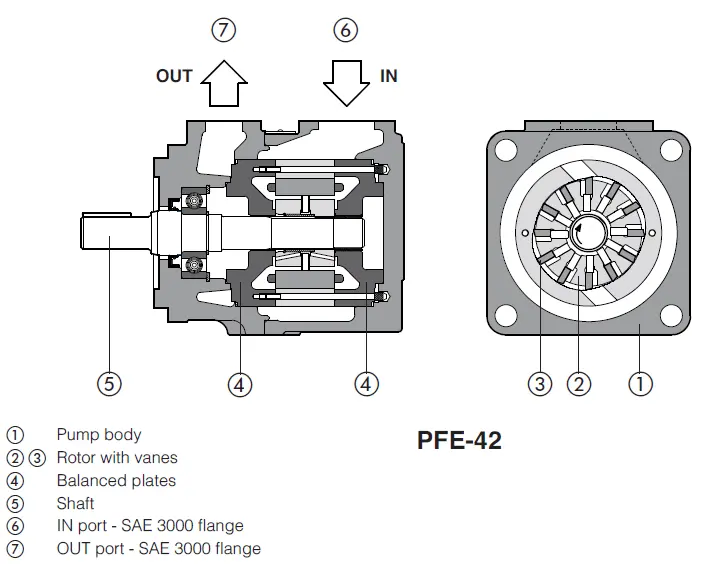

معرفی پمپ هیدرولیک پره ای آتوس PFE  مدل های PEF-32، PEF-42، PEF-52

پمپ‌های پره‌ای آتوس مدل‌های PFE-32، PFE-42 و PFE-52 از نوع دبی ثابت با طراحی کارتریجی و فشار بالا هستند. این پمپ‌ها با استفاده از سیستم بالانس هیدرولیکی داخلی، راندمان حجمی بسیار بالا، عمر طولانی و عملکردی با صدای پایین ارائه می‌دهند.

پمپ‌های این سری در سه سایز مختلف عرضه می‌شوند و حداکثر حجم جابجایی آن‌ها به‌ترتیب تا 44، 85 و 150 سانتی‌متر مکعب در هر دور می‌رسد. در مدل‌های تکی، چندتایی و دارای شفت عبوری (Through-shaft) قابل سفارش هستند.

نصب پمپ مطابق با استاندارد SAE J744 انجام می‌شود و پورت‌های ورودی و خروجی را می‌توان در چهار جهت مختلف تنظیم کرد تا با شرایط گوناگون نصب سازگار باشند. همچنین طراحی کارتریجی این پمپ باعث می‌شود نگهداری و سرویس آن بسیار ساده باشد، زیرا بخش پمپاژ به‌صورت کامل و سریع قابل تعویض است.

حداکثر دبی: 150 cm³/rev
حداکثر فشار کاری: 300 بار

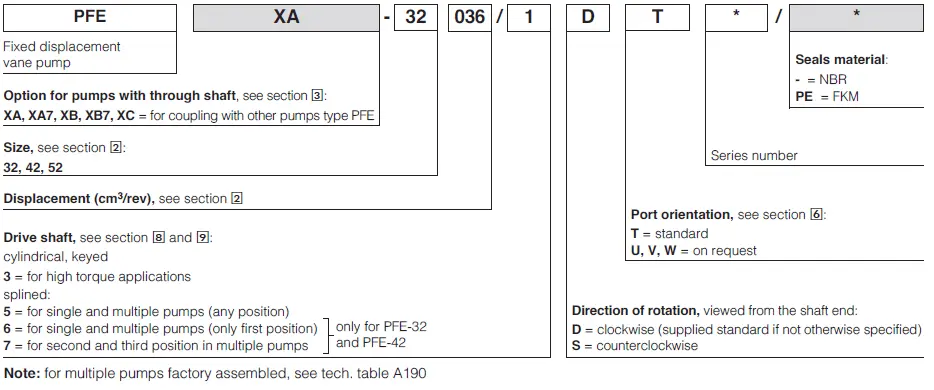

 کد مدل:

جدول مشخصات فنی پمپ هیدرولیک پره ای آتوس PFE  مدل های PEF-32، PEF-42، PEF-52

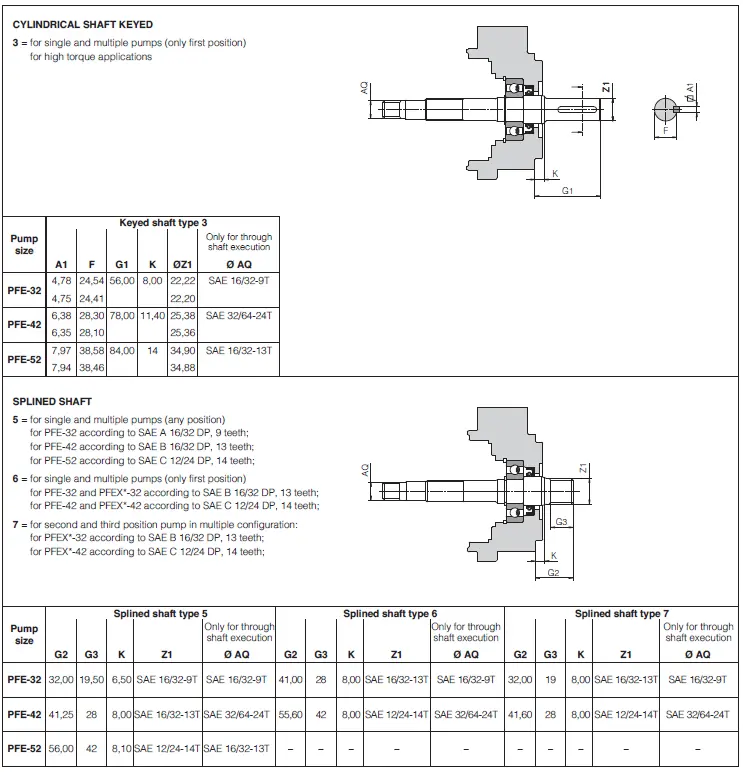

انواع شفت در پمپ آتوس مدل های PEF-32، PEF-42، PEF-52

پمپ‌های سری PFE-32، PFE-42 و PFE-52 آتوس به انواع مختلفی از شفت‌ها مجهز می‌شوند تا بتوانند در شرایط کاری متفاوت و با گشتاورهای مختلف عملکرد مطلوبی داشته باشند. نوع شفت مورد استفاده در این سری معمولاً به‌صورت استوانه‌ای خاردار (Keyed Shaft) یا دندانه‌دار (Splined Shaft) طراحی شده است.

شفت نوع 3 مخصوص کاربردهای با گشتاور بالا بوده و فقط برای پمپ‌های تکی یا اولین پمپ در دوبل استفاده می‌شود.

در مدل‌های دوبل، گشتاور کل واردشده به شافت محرک (Drive Shaft) برابر مجموع گشتاور موردنیاز برای راه‌اندازی هر پمپ است. بنابراین هنگام طراحی سیستم باید دقت شود که گشتاور کل از مقدار مجاز تعیین‌شده برای مدل مورد استفاده فراتر نرود.

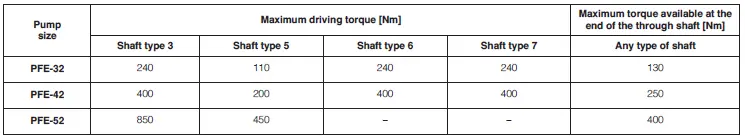

در پمپ‌های سری PFE-32، PFE-42 و PFE-52، مقدار گشتاور قابل‌تحمل شفت به نوع آن بستگی دارد. در مدل‌های دوبل، گشتاور کل روی شفت محرک برابر مجموع گشتاور هر پمپ است، بنابراین نباید از مقدار مجاز فراتر رود.

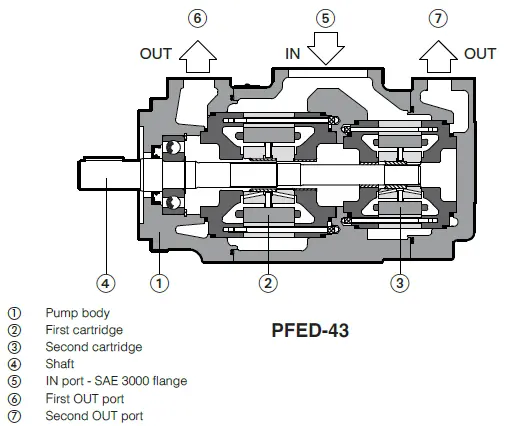

معرفی پمپ هیدرولیک پره ای آتوس PFE  مدل های دوبل PFED

پمپ‌های PFED ترکیبی از دو پمپ پره‌ای در یک بدنه هستند که دارای دو خروجی مستقل (OUT1 و OUT2) می‌باشند. این طراحی برای مدارهایی که نیاز به دو دبی متفاوت یا دو مدار مجزا دارند مناسب است.

• مدل PFED-43: برای دبی تا 85+45 cm³/rev
• مدل PFED-54: برای دبی تا 150+85 cm³/rev
• حداکثر فشار کاری: 210 بار
• قابلیت اتصال به پمپ‌های PFEX جهت ساخت پمپ‌های سه‌تایی (Triple Pumps)

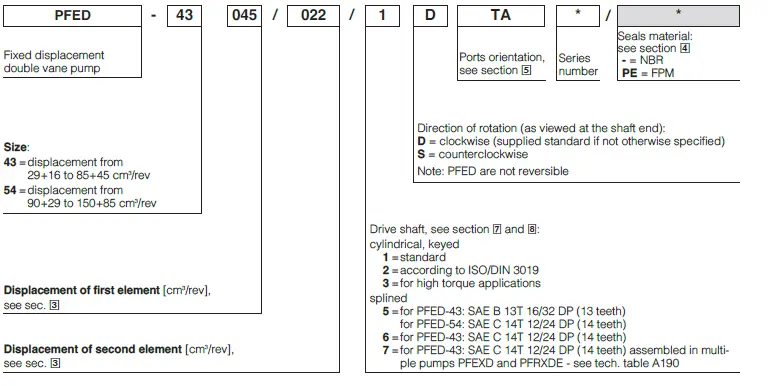

 کد مدل:



جدول مشخصات فنی پمپ هیدرولیک پره ای آتوس PFE مدل های دوبل PFED

• PFED-43



• PFED-54

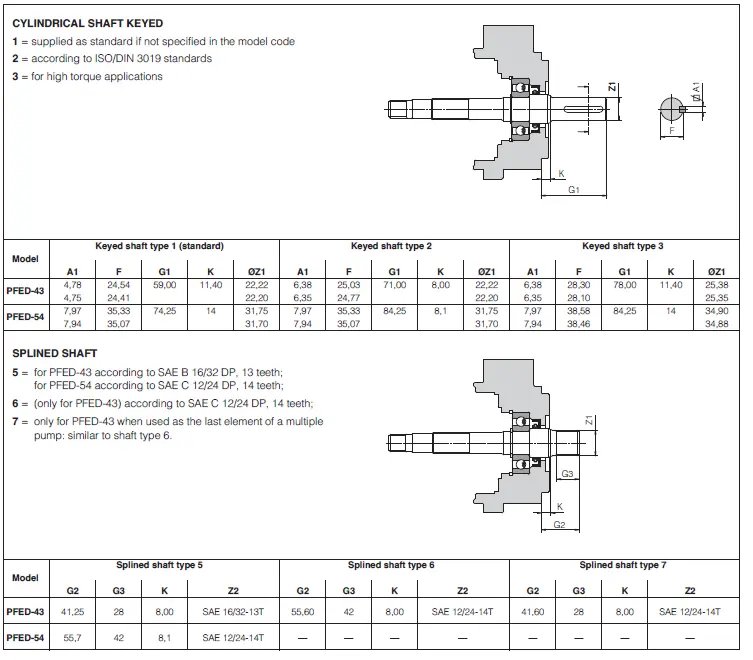

انواع شفت در پمپ آتوس مدل های دوبل PFED

پمپ‌های دوبل آتوس سری PFED همانند مدل‌های تکی PFE، دارای انواع مختلف شفت استوانه‌ای (Keyed) و شفت دندانه‌دار (Splined) هستند تا بتوانند با نیازهای گوناگون نصب و گشتاور سازگار شوند.

انواع شفت‌های قابل انتخاب در این سری عبارتند از:

• نوع 3: شفت استوانه‌ای خاردار (Keyed) مخصوص کاربردهای با گشتاور بالا – فقط برای موقعیت اول در پمپ‌های دوبل
• نوع 5: شفت دندانه‌دار (Splined) برای پمپ‌های تکی یا دوبل – قابل نصب در هر موقعیت
• نوع 6: شفت دندانه‌دار مخصوص موقعیت اول در پمپ‌های دوبل
• نوع 7: شفت دندانه‌دار مخصوص موقعیت دوم یا سوم در پمپ‌های دوبل PFED یا PFEXD

در مدل‌های چندتایی، مجموع گشتاور وارد بر شافت محرک برابر مجموع گشتاور مورد نیاز هر پمپ است.

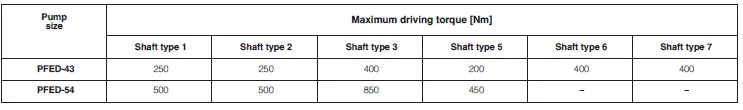

در پمپ‌های دوبل آتوس سری PFED، مقدار گشتاور قابل‌تحمل شافت بر اساس سایز پمپ تعیین می‌شود، بنابراین گشتاور کلی نباید از مقدار مجاز برای شافت محرک تجاوز کند.



ویژگی‌های پمپ هیدرولیک پره ای آتوس PFE

پمپ‌های پره‌ای آتوس سری PFE با بهره‌گیری از فناوری ایتالیایی و طراحی کارتریجی، ترکیبی از عملکرد روان، عمر طولانی و راندمان بالا را ارائه می‌دهند. این پمپ‌ها در نسخه‌های تکی (PFE) و دوبل (PFED) تولید می‌شوند و برای کار در سیستم‌های صنعتی پیوسته و سنگین طراحی شده‌اند.

مهم‌ترین ویژگی‌ها:

• طراحی Cartridge Type برای تعمیر و نگهداری آسان
• راندمان حجمی بالا تا ۹۴٪
• سطح صدای پایین به‌دلیل بالانس هیدرولیکی داخلی
• فشار کاری تا ۳۰۰ بار (در سری‌های جدید PFE-32/42/52)
• قابلیت نصب در هر وضعیت و تغییر جهت پورت‌ها در چهار حالت
• امکان سفارش با شفت‌های مختلف (Keyed یا Splined)
• مطابقت کامل با استاندارد SAE J744
• گزینه‌های متنوع شامل مدل‌های تکی، دوبل و چندتایی (Multiple Pumps)



کاربرد های پمپ هیدرولیک پره ای آتوس PFE

این پمپ‌ها به‌دلیل پایداری، صدای کم و بازده بالا در موارد زیادی از تجهیزات صنعتی مورد استفاده قرار می‌گیرند.

موارد کاربرد:

• سیستم‌های هیدرولیک خطوط تولید صنعتی
• ماشین‌آلات تزریق پلاستیک
• دستگاه‌های پرس و فرمینگ فلزات
• تجهیزات ماشین‌ابزار و CNC
• سیستم‌های کنترل هیدرولیکی در صنایع خودروسازی و قالب‌سازی
• مدارهای چندگانه با نیاز به دبی‌های مجزا (در مدل‌های PFED دوبل)

نکته: طراحی خاص مدل‌های PFED باعث می‌شود بتوان دو مدار مستقل را به‌طور هم‌زمان تغذیه کرد، این ویژگی در دستگاه‌هایی که نیاز به دو فشار یا دو دبی متفاوت دارند، بسیار کاربردی است.



خرید و قیمت پمپ هیدرولیک پره ای آتوس PFE

اگر به‌دنبال پمپ هیدرولیک پره‌ای اصل آتوس ایتالیا با عملکرد مطمئن و طول عمر بالا هستید، مجموعه بهداد صنعت به سوالات شما در زمینه خرید و تعمیر این سری از پمپ ها پاسخ می دهد.

کارشناسان فنی ما با بررسی نیاز سیستم شما (دبی، فشار، نوع مدار و شرایط کاری)، مناسب‌ترین مدل از سری PFE یا PFED را پیشنهاد می‌کنند.

برای دریافت قیمت روز، استعلام موجودی یا مشاوره خرید، با واحد فروش بهداد صنعت تماس بگیرید.
