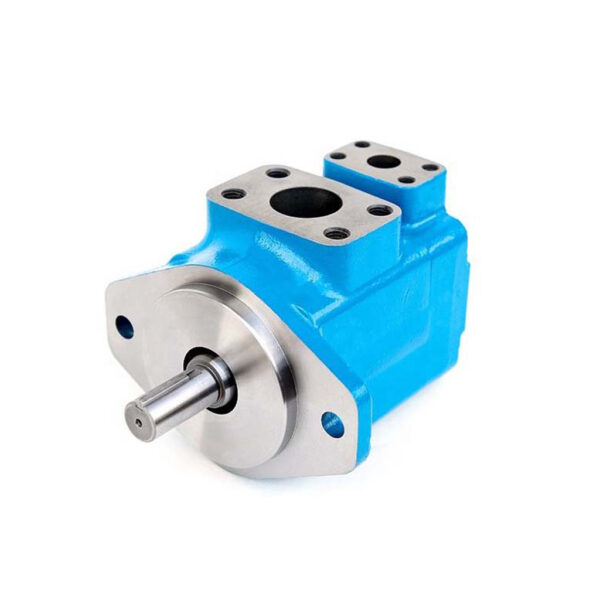

اگر به دنبال یک پمپ هیدرولیک پره‌ای هستید که هم قابل اطمینان باشد، هم صدای کمی داشته باشد و هم در شرایط کاری سخت دست شما را خالی نگذارد، پمپ پره ای انویکس 20V  یکی از بهترین گزینه‌هایی است که می‌توانید انتخاب کنید.



برای آشنایی با کارکرد کلی پمپ های هیدرولیک می توانید نگاهی به مقاله “آشنایی با پمپ هیدرولیک در 1 دقیقه” بیندازید.



این پمپ توسط شرکت Ningbo NVICKS Hydraulic چین با طراحی کاملاً منطبق بر استانداردهای سری V ویکرز ساخته می‌شود و به همین دلیل در بازار ایران با نام پمپ پره ای انویکس طرح ویکرز نیز شناخته می‌شود.

کارتریج‌های آن با کارتریج‌های ویکرز کاملاً تعویض‌پذیر هستند و می‌توان آن‌ها را مستقیماً در پوسته ویکرز نصب کرد

پمپ 20V انویکس یک پمپ تک‌طبقه با جابجایی ثابت است که با ۱۲ پره و ساختار بالانس هیدرولیکی داخلی طراحی شده. این یعنی نوسان جریان در آن به حداقل می‌رسد، کارکردش آرام و یکنواخت است و برای خطوط تولیدی که نیاز به فشار پایدار دارند انتخاب خوبی محسوب می شود. با حداکثر فشار 207 بار و دامنه دبی ۷.۵ تا ۴۵ میلی‌لیتر بر دور در ۱۲ کد دبی مختلف، انعطاف خوبی برای انواع سیستم‌های هیدرولیک فراهم می‌کند.

یکی از نکاتی که مهندسان و تکنسین‌ها معمولاً از این پمپ تعریف می‌کنند، تعویض آسان کارتریج است؛ بدون اینکه نیازی به جدا کردن پمپ از خط هیدرولیک باشد و به همین دلیل به آن پمپ کارتریجی نیز گفته می شود و  این ویژگی در محیط‌های صنعتی که توقف تولید هزینه‌بر است، ارزش زیادی دارد.

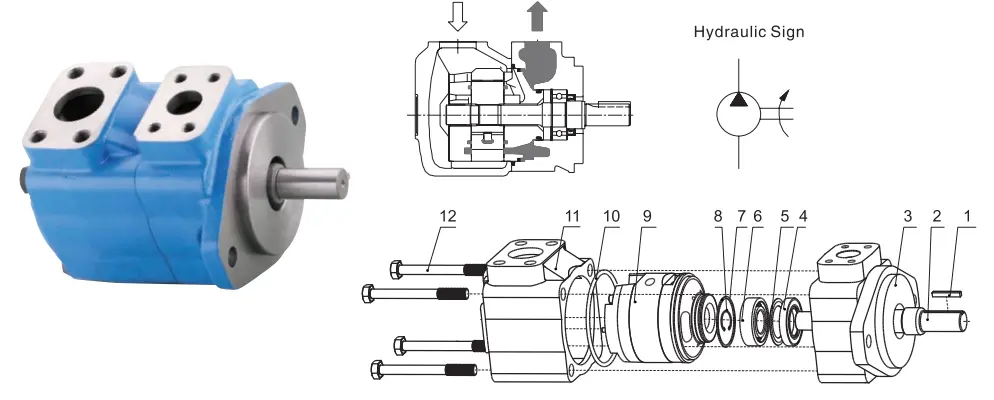

نقشه انفجاری پمپ پره ای انویکس 20V

پمپ هیدرولیک پره ای انویکس 20V از ۱۲ قطعه اصلی تشکیل شده که شناخت آن‌ها در نصب، نگهداری و تعمیر پمپ اهمیت زیادی دارد. نقشه انفجاری زیر ساختار داخلی این پمپ را به صورت کامل نشان می‌دهد.

1. خار شفت (Straight Key)
2. شفت (Shaft)
3. درپوش جلو (Front Cover)
4. کاسه‌نمد شفت (Shaft Seal)
5. واشر (Gasket)
6. بلبرینگ (Ball Bearing)
7. نگهدارنده پره ها (Pile Type Retainer)
8.  گیره فنری شفت (Cir Clip For Shaft)
9. کارتریج (Cartridge)
10. اورینگ (O Ring)
11. درپوش عقب (Rear Cover)
12. پیچ شش‌گوش (Hexagon Headed Bolt) — ۴ عدد

کارتریج (شماره ۹) مستقل از شفت محرک طراحی شده و تعویض آن بدون جدا کردن پمپ از خط هیدرولیک امکان‌پذیر است؛ مزیتی که در محیط‌های صنعتی با توقف‌های پرهزینه، تفاوت قابل توجهی ایجاد می‌کند. در صورت نیاز به تعویض، می‌توانید کارتریج انویکس 20V را به‌صورت جداگانه تهیه کنید.

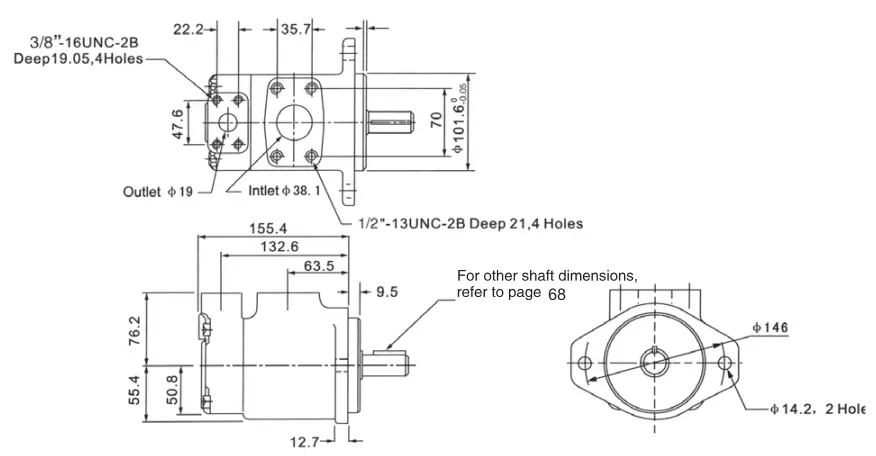

ابعاد و اندازه‌های نصب پمپ پره ای انویکس 20V

آگاهی از ابعاد دقیق نصب پمپ پره‌ای NVICKS 20V برای طراحی صحیح یونیت هیدرولیک و جلوگیری از خطاهای نصب ضروری است. این پمپ با فلنج اتصال SAE 4 پیچه و شفت استاندارد طراحی شده و تصویر زیر تمامی ابعاد کلیدی را به میلی‌متر ارائه می‌دهد.

نکات مهم نصب:

• پورت ورودی (Inlet): قطر ۳۸.۱ میلی‌متر
• پورت خروجی (Outlet): قطر ۱۹ میلی‌متر
• اتصال فلنج: 3/8″-16UNC-2B با عمق ۱۹.۰۵ میلی‌متر، ۴ سوراخ
• اتصال درپوش: 1/2″-13UNC-2B با عمق ۲۱ میلی‌متر، ۴ سوراخ
• ابعاد کلی: طول ۱۵۵.۴ × عرض ۷۶.۲ × ارتفاع ۱۰۱.۶ میلی‌متر

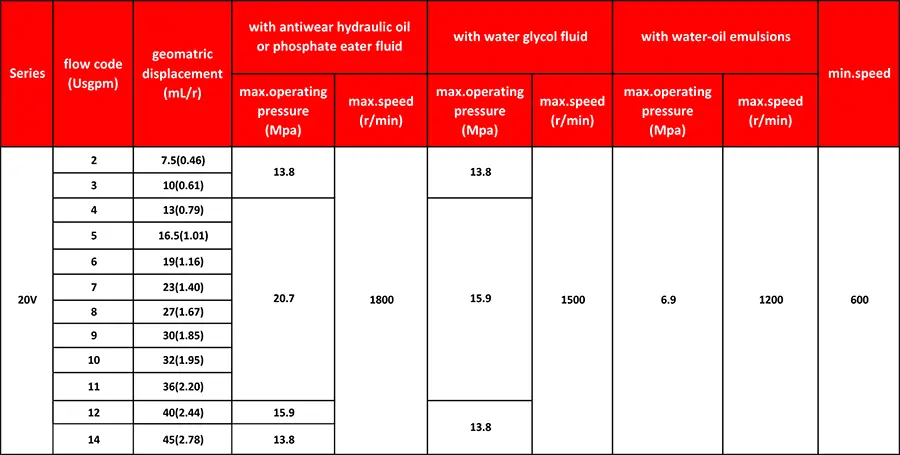

جدول مشخصات فنی پمپ پره ای انویکس 20V

ویژگی‌های پمپ پره ای انویکس 20V

پمپ پره‌ای انویکس 20V با طراحی داخلی دقیق و ساختار ۱۲ قطعه‌ای، سبک‌ترین و فشرده‌ترین مدل در خانواده V انویکس است.  این ساختار بهینه آن را به گزینه اول در سیستم‌های هیدرولیکی با فضای نصب محدود تبدیل کرده است.

برای آشنایی بیشتر با اصول کارکرد این نوع پمپ‌ها، می‌توانید مقاله “پمپ پره ای چیست؟” را مطالعه کنید.

ساختار ۱۲ پره‌ای با بالانس هیدرولیکی داخلی نوسان جریان را به حداقل می‌رساند و کارکردی آرام و یکنواخت فراهم می‌کند. موقعیت‌های مختلف پورت خروجی (A، B، C، D) انعطاف بالایی در نصب ایجاد می‌کند و این پمپ با سیالات مختلف از جمله روغن هیدرولیک ضدسایش، گلیکول آب و امولسیون آب سازگار است و در دماهای پایین نیز قابلیت راه‌اندازی دارد.



مزایای پمپ پره ای انویکس 20V

• نویز پایین: سیستم ۱۲ پره با بالانس هیدرولیکی نوسان جریان را به حداقل رسانده و صدای کارکرد را کاهش می‌دهد؛ مزیتی که در محیط‌های تولیدی که سر و صدا محدودیت دارد، بسیار ارزشمند است.
• عمر طولانی: ساختار پره‌های بالانس‌شده فشار کمتری روی استاتور وارد می‌کند، سایش را کاهش می‌دهد و طول عمر پمپ را به طور قابل توجهی افزایش می‌دهد.
• تعمیر آسان: کارتریج مستقل از شفت محرک است و می‌توان آن را بدون جدا کردن پمپ از خط هیدرولیک تعویض کرد. این یعنی توقف تولید کمتر و هزینه سرویس پایین‌تر.
• انعطاف در نصب: ۴ موقعیت مختلف برای پورت خروجی امکان طراحی انواع یونیت‌های هیدرولیک را فراهم می‌کند و محدودیت فضا را به حداقل می‌رساند.
• سازگاری با سیالات متنوع: قابلیت کار با روغن معدنی، امولسیون آب، گلیکول آب و سیال فسفات استر، این پمپ را برای صنایع مختلف با نیازهای متفاوت مناسب می‌کند.



کاربردهای پمپ پره ای انویکس 20V

پمپ کارتریجی 20V به دلیل نویز پایین، فشار کاری پایدار و سازگاری با انواع سیالات هیدرولیک، گزینه قابل اعتماد برای صنایع زیر می باشد:

• ماشین‌آلات تزریق پلاستیک: تأمین فشار هیدرولیک یکنواخت برای مرحله تزریق و نگهداری قالب؛ جایی که نوسان فشار مستقیماً روی کیفیت محصول نهایی تأثیر می‌گذارد.
• پرس‌های هیدرولیک: ایجاد نیروی فشاری کنترل‌شده و پایدار در عملیات پرس‌کاری و شکل‌دهی فلزات.
• ماشین‌آلات کفش‌سازی: تأمین نیروی هیدرولیک مورد نیاز در مراحل برش، دوخت و پرس با دقت و ثبات بالا.
• تجهیزات ریخته‌گری و دایکست: کارکرد پایدار در محیط‌های با دمای بالا و آلودگی زیاد که بسیاری از پمپ‌ها در آن دچار افت عملکرد می‌شوند.
• ماشین‌آلات ابزارسازی و CNC: تأمین روغن‌کاری و فشار هیدرولیک با حداقل نویز برای حفظ دقت ماشین‌کاری.
• تجهیزات متالورژی: کارکرد مطمئن در خطوط نورد و پردازش فلزات با بارگذاری سنگین و پیوسته.
• ماشین‌آلات راهسازی و معدن: مقاومت در برابر بارهای سنگین و شرایط کاری سخت در محیط‌های باز و پرگرد و غبار.



خرید پمپ پره ای انویکس 20V از بهداد صنعت

اگر به دنبال تهیه پمپ پره‌ای انویکس 20V با قیمت مناسب و ضمانت اصالت کالا هستید، بهداد صنعت با سال‌ها تجربه در تأمین تجهیزات هیدرولیک صنعتی، آماده ارائه مشاوره و خدمات به شما است.

برای مشاهده سایر مدل‌های موجود نیز می‌توانید به صفحه محصولات پمپ پره‌ای انویکس مراجعه کنید.

تیم فنی ما می‌تواند در انتخاب کد دبی مناسب، بررسی سازگاری با سیستم موجود و اعلام قیمت پمپ پره ای انویکس 20V همراه شما باشد.

برای استعلام قیمت، موجودی و مشاوره فنی رایگان، همین الان با ما در تماس باشید:

تماس با بهداد صنعت



سوالات متداول درباره پمپ پره ای انویکس 20V

❓پمپ پره ای انویکس 20V با چه سیالاتی کار می‌کند؟

👈این پمپ با روغن هیدرولیک معدنی ضدسایش، امولسیون آب، گلیکول آب و سیال فسفات استر سازگار است. بسته به نوع سیال، حداکثر فشار و سرعت مجاز متفاوت است که در جدول مشخصات فنی به تفصیل آمده است.

❓آیا پمپ انویکس 20V با پمپ ویکرز V20 تفاوت دارد؟

👈پمپ انویکس 20V با طراحی منطبق بر استانداردهای سری V ویکرز ساخته شده و ابعاد و مشخصات آن با سری V ویکرز مطابقت دارد. در بسیاری از سیستم‌هایی که قبلاً با پمپ ویکرز کار می‌کردند می‌توان از آن به عنوان جایگزین استفاده کرد.

❓حداکثر فشار کاری پمپ انویکس 20V چقدر است؟

👈با روغن هیدرولیک ضدسایش حداکثر فشار ۲۰.۷ مگاپاسکال، با گلیکول آب ۱۵.۹ مگاپاسکال و با امولسیون آب ۶.۹ مگاپاسکال است.

❓آیا می‌توان کارتریج پمپ انویکس 20V را بدون جدا کردن پمپ تعویض کرد؟

👈بله، یکی از مزایای کلیدی این پمپ همین است. کارتریج کاملاً مستقل از شفت محرک طراحی شده و تعویض آن بدون جدا کردن پمپ از خط هیدرولیک امکان‌پذیر است.

❓پمپ انویکس 20V در چه صنایعی کاربرد دارد؟

👈این پمپ در ماشین‌آلات تزریق پلاستیک، پرس‌های هیدرولیک، ماشین‌آلات کفش‌سازی، تجهیزات ریخته‌گری، ماشین‌آلات CNC، تجهیزات متالورژی و ماشین‌آلات راهسازی کاربرد گسترده دارد.

❓حداقل و حداکثر سرعت پمپ انویکس 20V چقدر است؟

👈حداقل سرعت ۶۰۰ دور بر دقیقه و حداکثر سرعت با روغن هیدرولیک ۱۸۰۰ دور بر دقیقه است.
