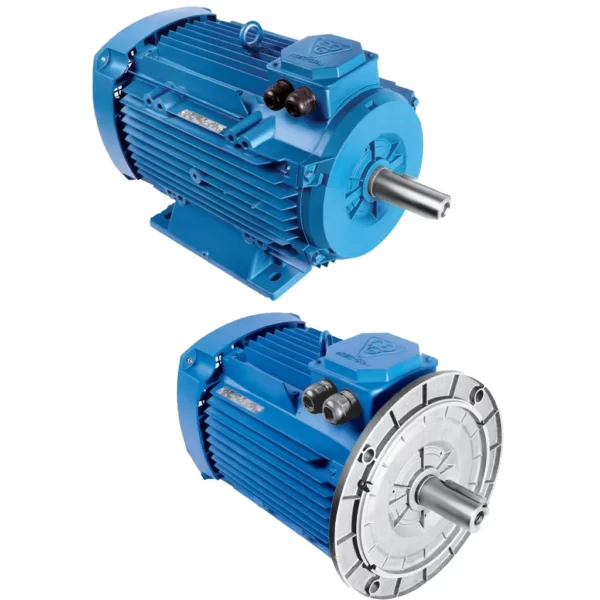

الکتروموتور سه فاز فریم آلومینیومی موتوژن، یک نوع الکتروموتور القایی AC است که بر خلاف الکتروموتورهای تک فاز که نیاز به منبع تغذیه تک فاز دارند، با منبع تغذیه سه فاز کار می‌کند. این الکتروموتورها در اندازه‌های فریم 56 تا 160 و با توان خروجی 0.06 تا 18.5 کیلووات طراحی و تولید می‌شوند. الکتروموتور سه فاز در مدل‌های تک دور و دو دور ارائه می‌شوند و دارای روتور قفس سنجابی و پروانه خنک‌کننده هستند. این موتورها مطابق با استاندارد IEC34، با ولتاژ نامی 380 ولت، کلاس عایقی F و درجه حفاظت IP54/55 ساخته و به بازار عرضه می‌شوند. این ویژگی‌ها باعث می‌شوداین  الکتروموتورها برای استفاده در شرایط عادی و طولانی‌مدت بسیار مناسب باشند.



ویژگی های الکتروموتور سه فاز فریم آلومینیومی

  • روتور قفس سنجابی
  • درجه حفاظت IP54
  • مناسب برای دائم کار Duty S1
  • روش تهویه IC411 با پروانه خنک کننده و پره های روتور
  • کلاس حرارتی F
  • ولتاژ نامی 380 ولت
  • فرکانس کار 50 هرتز
  • فریم آلومینیومی مطابق با استاندارد IEC
  • درجه حفاظت IP55 بنا به تقاضا

حداکثر توان خروجی الکتروموتور سه فاز فریم آلومینیومی

  • در سرعت‌  750 دور در دقیقه 7.5  کیلووات
  • در سرعت‌ 1000 دور در دقیقه 11 کیلووات
  • در سرعت‌  1500 دور در دقیقه 15 کیلووات
  • در سرعت‌  3000 دور در دقیقه  18.5 کیلووات

اجزای الکتروموتور سه فاز فریم آلومینیومی

سایز فریم 56-160



اجزای الکتروموتور سه فاز فریم آلومینیومی موتوژن را مشاهده می کنید.



  1. براکت جلو
  2. شفت
  3. خار
  4. روتور
  5. بلبرینگ ها
  6. استاتور سیم پیچی شده
  7. فریم الکتروموتور
  8. قطعات گلند
  9. درب جعبه ترمینال
  10. ترمینال برد
  11. واشر فنری پشت بلبرینگ
  12. براکت عقب
  13. پروانه خنک کاری
  14. کاور پروانه





اطلاعات ابعادی الکتروموتور سه فاز فریم آلومینیومی تک دور و دو دور  (پایه دار)

سایز فریم 56-160

اطلاعات ابعادی الکتروموتور سه فاز فریم آلومینیومی موتوژن تک دور و دو دور  (پایه دار)

جدول اطلاعات ابعادی الکتروموتور سه فاز فریم آلومینیومی موتوژن تک دور و دو دور  (پایه دار) جدول اطلاعات ابعادی الکتروموتور سه فاز فریم آلومینیومی موتوژن تک دور و دو دور  (پایه دار) ، سایز فریم 56-160



اطلاعات ابعادی الکتروموتور سه فاز فریم آلومینیومی تک دور و دو دور  (فلنج دار)

سایز فریم 56-160

اطلاعات ابعادی الکتروموتور سه فاز فریم آلومینیومی موتوژن تک دور و دو دور  (فلنج دار) جدول اطلاعات ابعادی الکتروموتور سه فاز فریم آلومینیومی موتوژن تک دور و دو دور  (فلنج دار) سایز فریم 56-160 جدول در مورد ابعاد الکتروموتور سه فاز فریم آلومینیومی موتوژن تک دور و دو دور  (فلنج دار) سایز فریم 56-160



اطلاعات ابعادی الکتروموتور سه فاز فریم آلومینیومی تک دور و دو دور  (فلنج دار چدنی)

سایز فریم 56-112



اطلاعات ابعادی الکتروموتور سه فاز فریم آلومینیومی موتوژن تک دور و دو دور  (فلنج دار چدنی) جدول الکتروموتور سه فاز فریم آلومینیومی موتوژن تک دور و دو دور  (فلنج دار چدنی) سایز فریم 56-112 جدول مربوط به ابعاد الکتروموتور سه فاز فریم آلومینیومی موتوژن تک دور و دو دور  (فلنج دار چدنی) سایز فریم 56-112

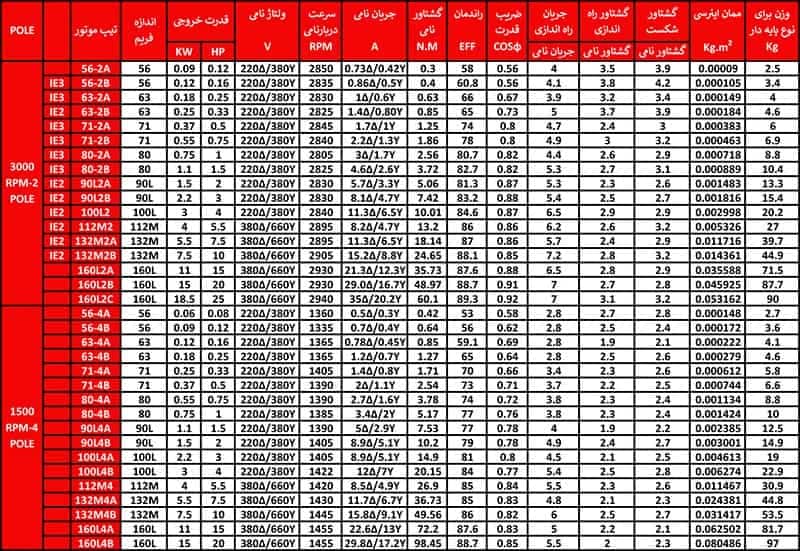

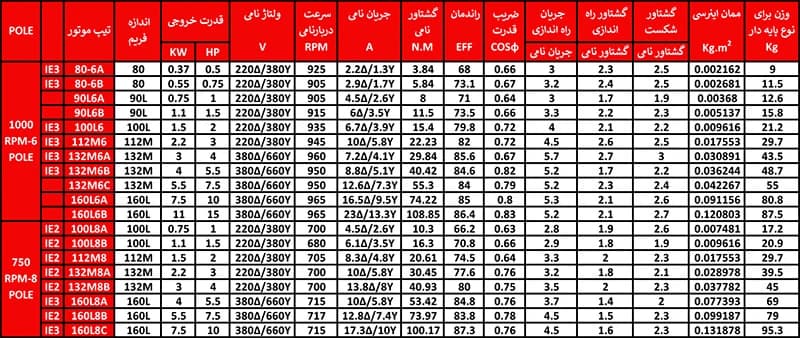

جدول مشخصات فنی الکتروموتور سه فاز فریم آلومینیومی

سه فاز القایی روتور قفس سنجابی

جدول مربوط به ابعاد الکتروموتور سه فاز فریم آلومینیومی موتوژن تک دور و دو دور  (فلنج دار چدنی) سایز فریم 56-112 جدول مربوط به مشخصات فنی الکتروموتور سه فاز فریم آلومینیومی موتوژن سه فاز القایی روتور قفس سنجابی می باشد.

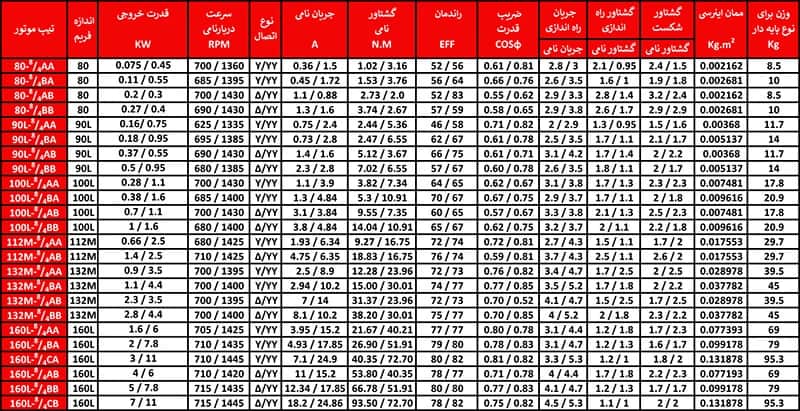

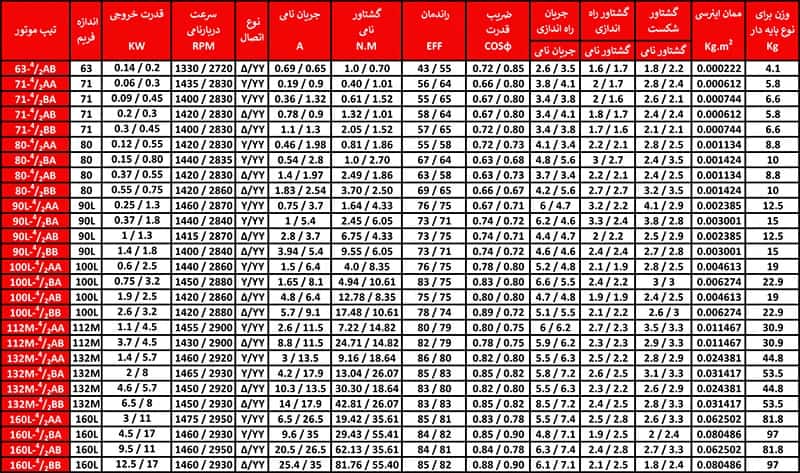

جدول مشخصات فنی الکتروموتور الکتروموتور سه فاز فریم آلومینیومی

سه فاز  القایی دو دور (دالاندر) روتور قفس سنجابی

جدول شماره یک مشخصات فنی الکتروموتور الکتروموتور سه فاز فریم آلومینیومی موتوژن سه فاز  القایی دو دور (دالاندر)  روتور قفس سنجابی جدول شماره دو مشخصات فنی الکتروموتور الکتروموتور سه فاز فریم آلومینیومی موتوژن سه فاز  القایی دو دور (دالاندر)  روتور قفس سنجابی





شرکت بهداد صنعت به عنوان یکی از تأمین‌کنندگان این نوع الکتروموتور، با ارائه مشاوره‌های فنی و خدمات پس از فروش، به مشتریان خود در انتخاب و استفاده بهینه از این محصولات کمک می‌کند.
