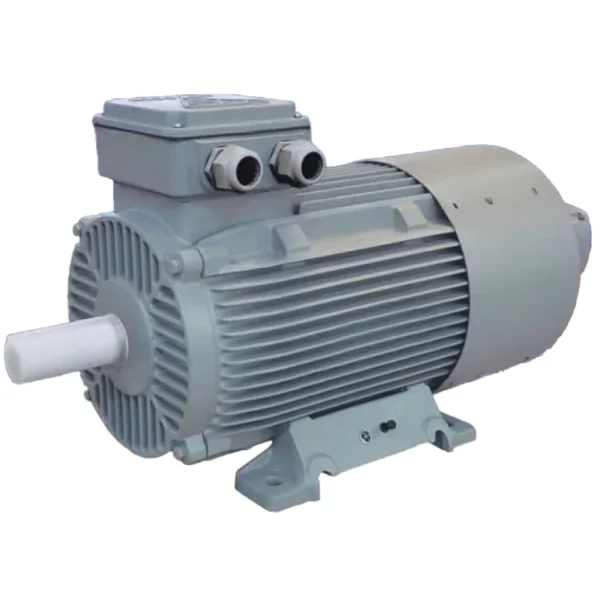

الکتروموتور سه فاز اینورتردیوتی فریم چدنی، به‌ویژه برای کاربردهایی طراحی شده است که نیاز به کاهش دور موتور دارند بدون اینکه گشتاور کاهش یابد یا کاهش آن قابل توجه باشد. برای این موارد، استفاده از سیستم خنک‌کاری IC416 یا تهویه اجباری توصیه می‌شود.

این الکتروموتورها با عایق‌بندی مقاوم در برابر استرس‌های ولتاژ بالا تولید می‌شوند. برای افزایش کیفیت عایق‌کاری، از سیم‌های لاکی کلاس 200°C با گرید II و روش شارلاک‌زنی تحت خلاء استفاده می‌شود تا حتی کوچک‌ترین نقص در عایق از بین برود. همچنین، عایق‌های به‌کار رفته در این موتورها به‌گونه‌ای انتخاب شده‌اند که در برابر تخلیه جزئی مقاوم باشند و تاثیرات منفی شکل موج‌های تولید شده توسط VFD (درایو فرکانس متغیر) به حداقل برسد.

طبق توصیه‌های استاندارد، برای کاهش هرچه بیشتر فراجهش ولتاژ، کابل‌های تغذیه بین موتور و درایو باید تا حد امکان کوتاه باشند. نصاب باید مطابق استاندارد IEC60034-18-41 annex B، پس از نصب، از مجاز بودن استرس ولتاژ در ترمینال‌های موتور اطمینان حاصل کند. در صورت بالا بودن این استرس‌ها یا برای بهبود عملکرد تداخل مغناطیسی، استفاده از فیلترهای مناسب مانند فیلترهای du/dt، سینوسی و فیلترهای مخصوص پایانه الکتروموتوری، مطابق استاندارد IEC60034-25:2014 part 9.2، ضروری می باشد.

تست تخلیه جزئی جهت سنجش عایق الکتروموتور سه فاز اینورتردیوتی فریم چدنی

همانطور که در شکل مشاهده می کنید این تست نشان می دهد که عایق تا چه حد در برابر افزایش ولتاژ مقامت می کند.

برای حفاظت از بلبرینگ ها مصرف‌کنندگان باید طبق استاندارد، یکی از روش‌های زیر را انتخاب کنند:

1. حلقه زمین‌کننده جلو و عقب بدون یاتاقان ایزوله: این روش هزینه پایین‌تری دارد و نیاز به نگهداری منظم دارد.
2. حلقه زمین‌کننده جلو و عقب با یاتاقان ایزوله: مناسب برای موتورهای بزرگ، اگرچه هزینه بالاتری دارد و نیاز به نگهداری دارد.
3. یاتاقان ایزوله جلو و عقب: گزینه‌ای مناسب برای موتورهای کوچک.
4. یاتاقان عقب ایزوله با حلقه زمین‌کننده در جلو: کوپلینگ با موتور به‌صورت ایزوله انجام می‌شود.
5. فیلتر ولتاژ مد مشترک: این فیلتر باید توسط مشتری تامین شود.

تذکر مهم: در صورتی که درایو تغذیه‌کننده دو سطحی باشد و فاقد فیلتر سینوسی در خروجی خود باشد، ضروری است که موتور‌ها با توان کمتر از نامی خود استفاده شوند یا از سایزهای بزرگتر استفاده گردد. همچنین، برای ولتاژهای بالاتر از 500 ولت، استفاده از فیلتر سینوسی در خروجی درایو الزامی است.

اجزای الکتروموتور سه فاز اینورتردیوتی فریم چدنی

سایز فریم 160-100

1. کاور پروانه
2. پیچ سر صلیبی
3. پروانه خنک کاری
4. پیچ شش گوش
5. واشر فنری
6. درپوش بیرونی
7. گردگیر
8. رینگ ضربه گیر
9. رابط گریس خور
10. براکت عقب
11. پیچ سر شش گوش
12. خار فنری
13. بلبرینگ
14. درپوش درونی
15. فریم
16. پایه
17. پیچ ارت
18. علامت ارت
19. پیچ آلنی برای بستن پایه
20. قلاب
21. نیم پلیت
22. میخ پرچ
23. گلند
24. لاستیک بین فریم و ترمینال باکس
25. ترمینال باکس
26. پیچ آلنی
27. ترمینال برد
28. پل اتصال مسی
29. کابلشو
30. مهره شش گوش
31. واشر تخت
32. لاستیک درب ترمینال باکس
33. درب ترمینال باکس
34. استاتور
35. پیچ آلنی مغزی
36. روتور با شفت
37. خار سر شفت
38. براکت جلو
39. مهره گریس خور

اجزای الکتروموتور سه فاز اینورتردیوتی فریم چدنی

سایز فریم 400-180

1. کاور پروانه
2. پیچ سر صلیبی
3. پروانه خنک کاری اجباری
4. پیچ شش گوش
5. واشر فنری
6. مهره گریس خور
7. گردگیر
8. رینگ ضربه گیر
9. براکت عقب
10. پیچ سر شش گوش
11. خار فنری
12. بلبرینگ
13. فریم
14. پایه
15. پیچ ارت
16. علامت ارت
17. پیچ آلنی برای بستن پایه
18. قلاب
19. نیم پلیت
20. میخ پرچ
21. گلند
22. لاستیک بین فریم و ترمینال باکس
23. ترمینال باکس
24. پیچ آلنی
25. ترمینال برد
26. پل اتصال مسی
27. کابلشو
28. مهره شش گوش
29. واشر تخت
30. لاستیک درب ترمینال باکس
31. درب ترمینال باکس
32. استاتور
33. پیچ آلنی مغزی
34. روتور با شفت
35. خار سر شفت
36. براکت جلو
37. الکتروموتور فن اجباری

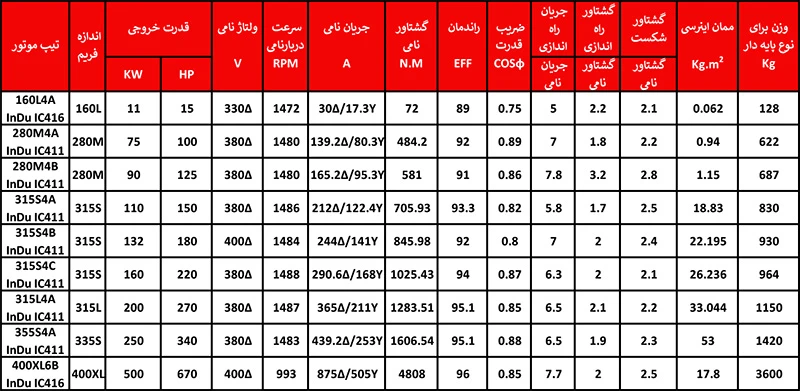

جدول مشخصات فنی الکتروموتور سه فاز اینورتردیوتی فریم چدنی

  روتور قفس سنجابی
