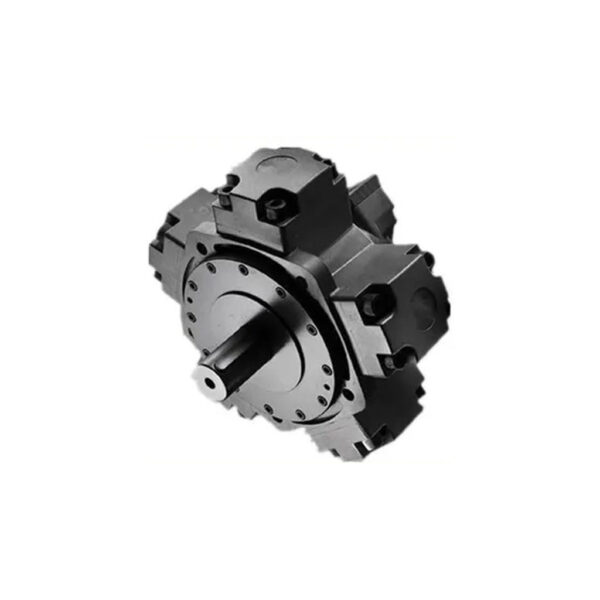

هیدروموتور پیستونی شعاعی اینترموت NHM70، یک موتور هیدرولیک شعاعی که برای سیستم‌هایی با گشتاور فوق‌العاده و فشار بسیار بالا طراحی شده است. در مقایسه با مدل‌های پیشین (از NHM1 تا NHM31)، NHM70 مخصوص عملیات فوق‌سنگین ساخته شده است

• توصیه می‌کنیم برای آشنایی بیشتر با عملکرد و ساختار این مدل خاص، مقاله “هیدروموتور پیستونی شعاعی از قدرت تا کارایی” را مطالعه فرمایید.
• همچنین اگر به بررسی کلی‌تر هیدروموتورها علاقه دارید، مقاله “هیدروموتور راز قدرت ماشین آلات صنعتی” پیشنهاد می‌شود.
• برای مشاهده مدل‌های متنوع این دسته، بخش محصولات هیدروموتور پیستونی شعاعی را ببینید. برای مشاهده کامل محصولات، اینجا کلیک نمایید.

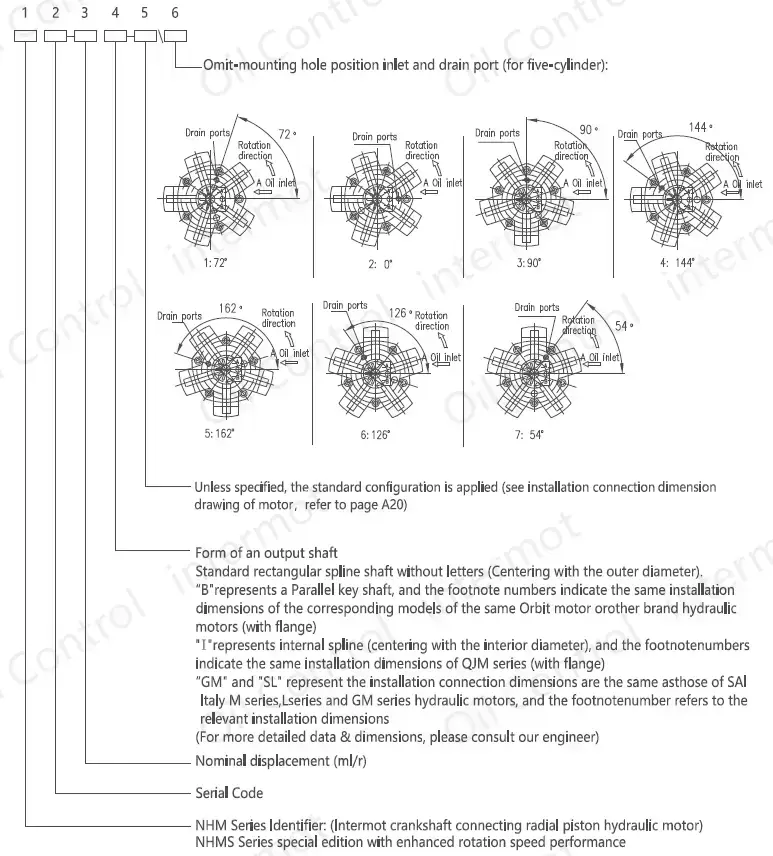

کد سفارش هیدروموتور پیستونی شعاعی اینترموت NHM16 طبق استاندارد طراحی سری NHM

در مدل NHM70 هنگام انتخاب از جدول Ordering Code، توصیه می‌شود:

• نوع شفت: Splined Shaft ویژه برای گشتاورهای بالا
• نوع فلنج: Heavy Flange
• نوع پورت‌ها: High Flow Ports برای دبی زیاد
• نوع آب‌بندی: Pressure Balanced Seal System

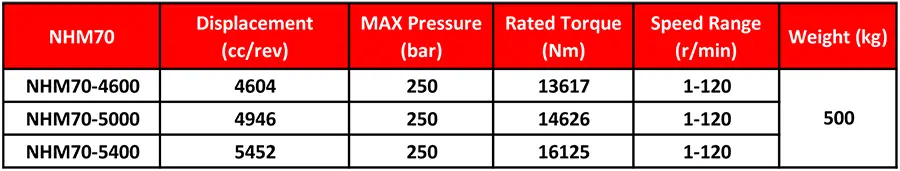

جدول مشخصات فنی هیدروموتور پیستونی شعاعی اینترموت NHM70

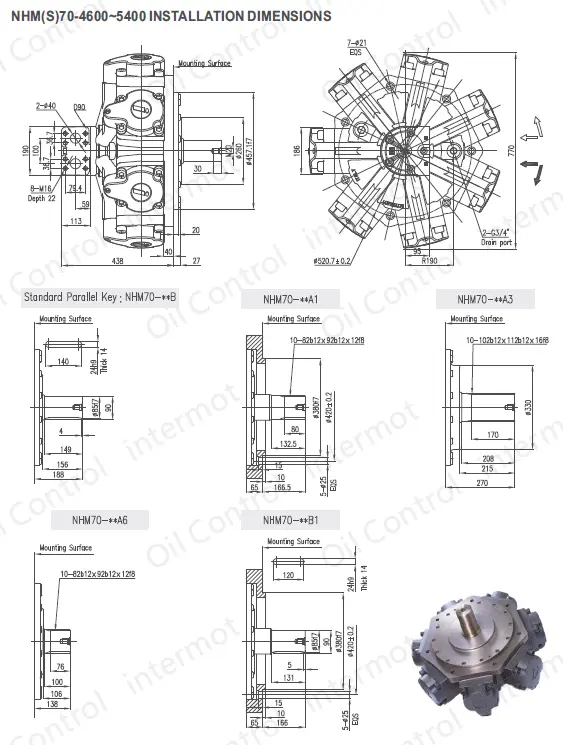

ابعاد نصب هیدروموتور پیستونی شعاعی اینترموت NHM70

در این بخش بزرگ‌ترین نقشه ابعادی کل سری نمایش داده شده، شامل فلنج فوق‌سنگین و محور خروجی عظیم.

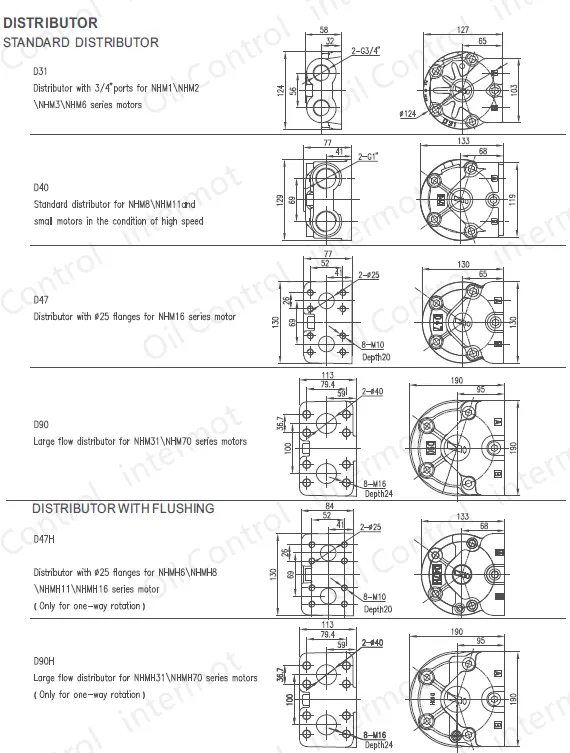

انواع درب مقسم هیدروموتور پیستونی شعاعی اینترموت NHM70

درب مقسم مورد استفاده در موتور Intermot NHM70 از نوع D90 است. این قطعه برای بزرگ‌ترین موتورهای سری NHM طراحی شده و قادر است جریان روغن با حجم بالا را با دقت بالا در هر سیکل پخش کند. در نسخه‌های مجهز به سیستم فلاشینگ، مدل D90H به‌کار می‌رود که باعث کاهش دما و افزایش عمر موتور در کارکردهای سنگین صنعتی می‌شود.

شرکت اینترموت در سری NHM چند نوع درب مقسم استاندارد و مدل‌های مخصوص با سیستم فلاشینگ ارائه می‌دهد:

انواع درب مقسم استاندارد (Standard Distributor)

D31

درب مقسم با پورت‌های 3/4 اینچ، مناسب برای موتورهای سری NHM1، NHM2، NHM3 و NHM6.
این مدل برای کاربردهای عمومی و سرعت‌های متوسط طراحی شده است.

D40

درب مقسم استاندارد مخصوص موتورهای NHM8 و NHM11 و موتورهای کوچکتر در شرایط دور بالا (High Speed).
این مدل جریان روغن را با دقت بالا در سرعت‌های زیاد هدایت می‌کند.

D47

مجهز به فلنج‌های قطر25، مناسب برای موتورهای سری NHM16.
این مدل به‌دلیل طراحی مستحکم خود برای موتورهایی با گشتاور بالا استفاده می‌شود.

D90

درب مقسم بزرگ با دبی جریان بالا برای موتورهای NHM31 و NHM70.
طراحی آن به گونه‌ای است که در کاربردهای سنگین صنعتی، عملکرد پایدار و بدون افت فشار فراهم می‌کند.

انواع درب مقسم با فلاشینگ (Distributor with Flushing)

در مدل‌های دارای سیستم Flushing، یک مدار شستشوی داخلی برای کاهش حرارت و حذف ذرات آلاینده روغن در مدار تعبیه شده است. این ویژگی باعث افزایش دوام و بازده موتور در کارکردهای پیوسته و سنگین می‌شود.

D47H

درب مقسم با فلنج‌های قطر 25 مخصوص موتورهای NHM6، NHM8، NHM11 و NHM16.
(مناسب برای موتورهایی با چرخش یک‌طرفه)

D90H

درب مقسم بزرگ با دبی زیاد برای موتورهای NHM31 و NHM70.
(فقط برای چرخش یک‌طرفه طراحی شده است)

ویژگی‌ ها

• گشتاور بسیار زیاد در دورهای پایین (چند ده هزار نیوتن‌متر)
• ساختار ویژه برای کار مداوم ۲۴ ساعته در محیط‌های صنعتی سنگین
• بالاترین سطح پایداری و راندمان در سری NHM
• قابلیت اطمینان بالا در سیستم‌های دریایی، فولادی و معدنی

کاربردها

صنایع سنگین و فوق‌سنگین

مناسب برای ماشین‌آلاتی که نیاز به گشتاور بسیار بالا در دورهای پایین دارند.

مثال: پرس‌های صنعتی، ماشین‌آلات سنگین فولادسازی.

سیستم‌های دریایی

به دلیل قابلیت اطمینان بالا و مقاومت در شرایط سخت، می‌تواند در کشتی‌ها و تجهیزات دریایی استفاده شود.

معادن و استخراج مواد معدنی

مقاوم در برابر کار مداوم ۲۴ ساعته در محیط‌های سخت و گرد و غبار معدنی.

مناسب برای تجهیزات حفاری و ماشین‌آلات معدنی بزرگ.

ماشین‌آلات فولادی و صنایع متالورژی

با توجه به گشتاور و فشار بالا، برای انتقال نیرو در رول‌ها، غلطک‌ها و سیستم‌های سنگین فلزی ایده‌آل است.

سیستم‌های انتقال قدرت فوق‌سنگین

با ترکیب شفت ویژه، فلنج سنگین و پورت‌های دبی بالا، برای سیستم‌هایی که نیازمند انتقال توان بسیار زیاد هستند، مناسب است.

لیست قیمت هیدروموتور پیستونی شعاعی اینترموت

برای اطلاع از قیمت به‌روز و شرایط فروش این محصول، لطفاً با شرکت بهداد صنعت تماس بگیرید.
