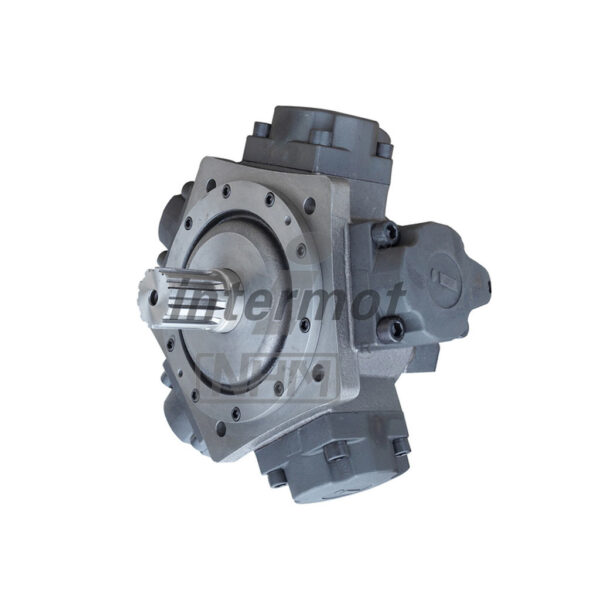

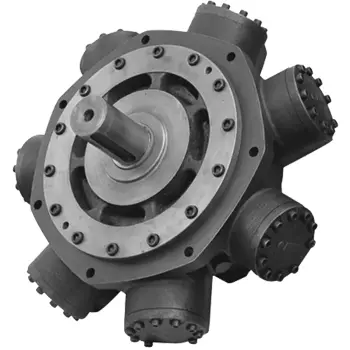

هیدروموتور پیستونی شعاعی اینترموت F ، با بهره‌گیری از فناوری‌های روز دنیا و طراحی دقیق، برای سیستم‌های انتقال قدرت هیدرولیکی با عملکرد سنگین ساخته شده‌اند. این موتورها با ساختار پیستونی شعاعی (Radial Piston) و مکانیزم میل‌لنگ و شاتون طراحی شده‌اند و ترکیبی از بازده بالا، طول عمر زیاد، صدای کم و راندمان انرژی بهینه را ارائه می‌دهند.

مدل های موجود در سری F عبارتند از:

• F50
• F68
• F80
• F100

1. آیا تاکنون به این فکر کرده‌اید که هیدروموتورها چطور از انرژی به حرکت تبدیل می‌شوند؟ پاسخ را در مقاله “هیدروموتور پیستونی شعاعی از قدرت تا کارایی” خواهید یافت.
2. برای درک بهتر اینکه این قطعات چگونه صنعت را متحول کرده‌اند، مقاله “هیدروموتور راز قدرت ماشین آلات صنعتی” را مطالعه کنید.
3. برای بررسی و مقایسه انواع مدل‌های این دسته، حتماً سری به بخش محصولات هیدروموتور پیستونی شعاعی بزنید. لیست کامل محصولات را می‌توانید از اینجا ببینید.

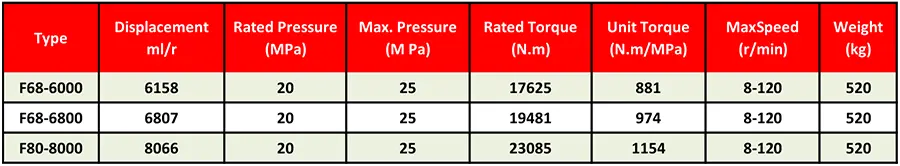

جدول مشخصات فنی هیدروموتور پیستونی شعاعی اینترموت F

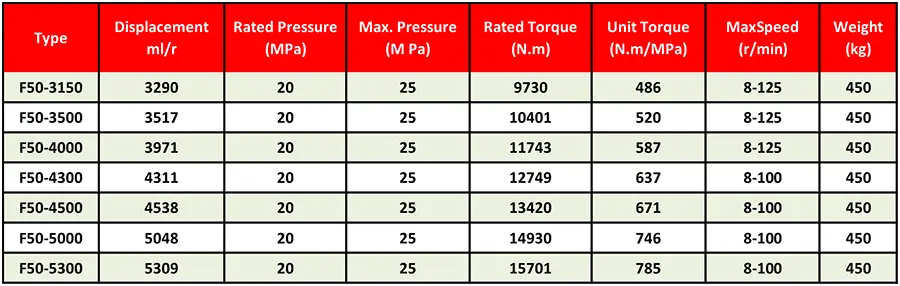

• مدل F50

• مدل F68/80

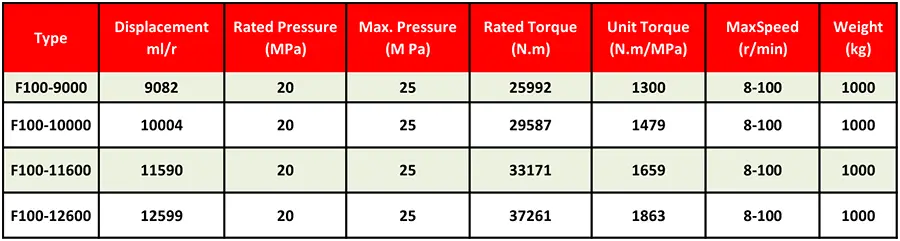

• مدل F100

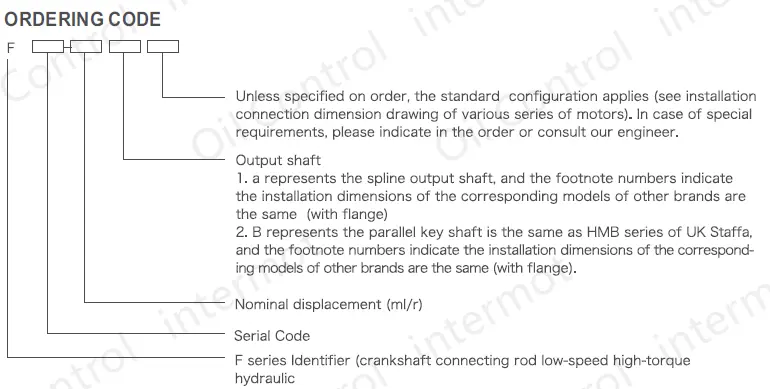

کد سفارش (ORDERING CODE) هیدروموتور پیستونی شعاعی اینترموت F

برای سهولت در انتخاب و سفارش هیدروموتورهای سری F، هر محصول دارای یک کد شناسایی (Ordering Code) است که شامل اطلاعات دقیق مدل، نوع محور، جهت چرخش، نوع پورت، و سایر مشخصات فنی می‌باشد.

این کد به شما کمک می‌کند تا مدلی کاملاً منطبق با نیاز سیستم هیدرولیک خود انتخاب کنید.
ساختار کد سفارش به‌صورت زیر تعریف می‌شود:

مثال:
F68 – S – 125 – L – 2 – A – R – 00

توضیح بخش‌های کد:

• F : نشان‌دهنده سری موتور (F Series Hydraulic Motor)
• 68 : سایز یا ظرفیت جابجایی (Displacement)
• S :نوع محور خروجی (Shaft Type)
• 125 : فشار کاری یا حجم جابجایی در هر دور (cc/rev)
• L / R : جهت چرخش (Left / Right Rotation)
• 2 / 4 : تعداد پورت‌های ورودی/خروجی یا نوع اتصال
• A / B :نوع طراحی نصب یا فلنج (Mounting Type)
• 00 :گزینه‌های خاص یا سفارشی (Special Options)

با استفاده از این کد می‌توانید هنگام استعلام یا سفارش، دقیقاً مدل موردنظر خود را مشخص کنید و از سازگاری کامل با سیستم هیدرولیک موجود اطمینان داشته باشید.

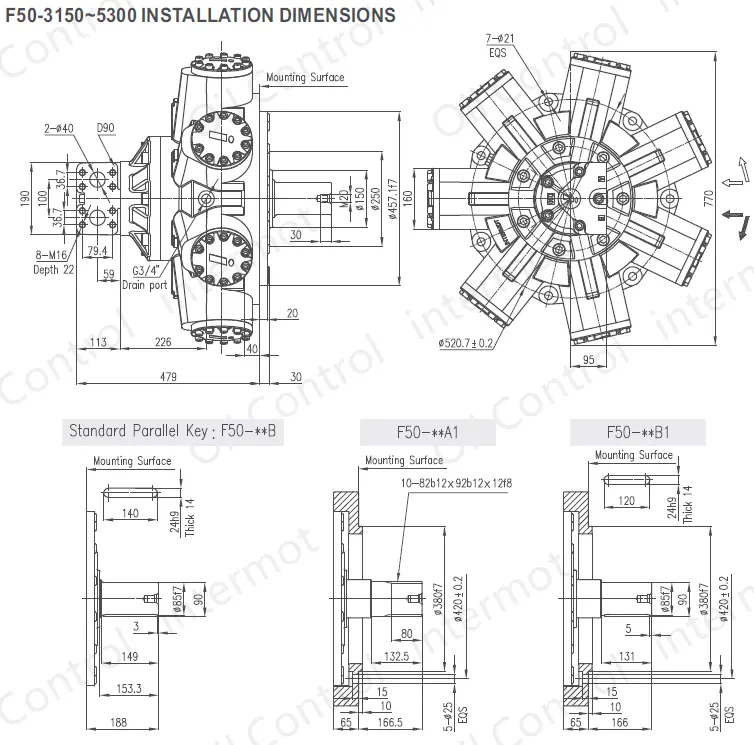

ابعاد نصب هیدروموتور پیستونی شعاعی اینترموت مدل F50

در تصویر بالا، مشخصات و ابعاد نصب مدل F50 را مشاهده می کنید. ابعاد ارائه‌شده به‌منظور تسهیل در طراحی، نصب و جایگزینی موتور در سیستم‌های هیدرولیکی موجود می‌باشد. تمام اندازه‌ها مطابق با استانداردهای بین‌المللی نصب موتورهای هیدرولیکی میل‌لنگ و شاتون‌دار بوده و با ابعاد نصب موتورهای مشابه از برندهای معتبر جهانی (نظیر Staffa HMB) قابل تطبیق و جایگزینی مستقیم هستند.

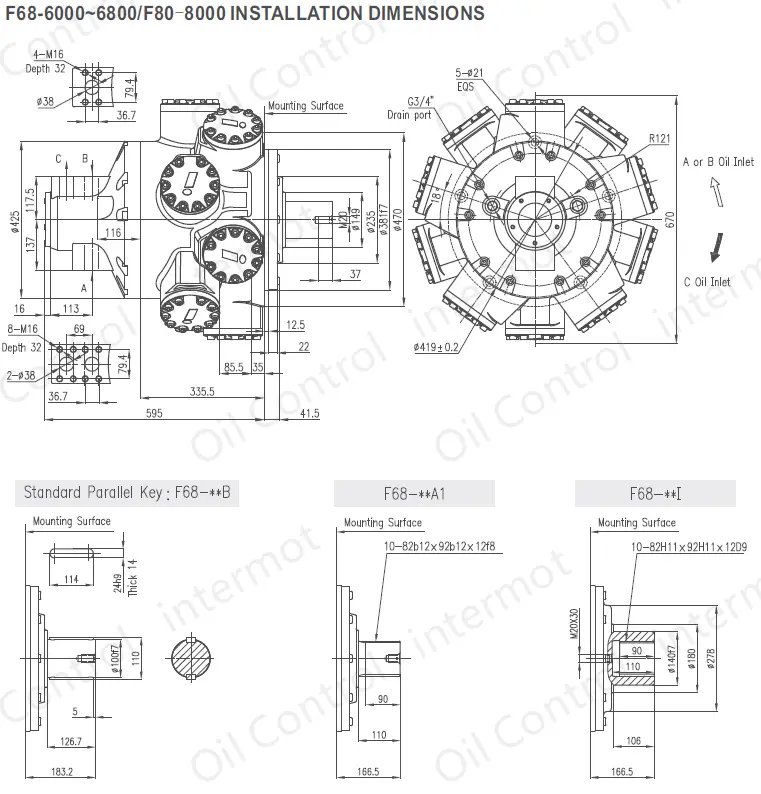

ابعاد نصب هیدروموتور پیستونی شعاعی اینترموت مدلهای F68/80

در نقشه بالا مشخصات و نقشه ابعاد نصب مدل‌های F68 و F80 از سری موتورهای پیستونی شعاعی Intermot F Series را مشاهده می کنید. ابعاد ذکرشده جهت طراحی، جانمایی و نصب دقیق موتور در سیستم‌های هیدرولیکی فشار بالا و گشتاور زیاد ارائه شده‌اند.

هنگام نصب موتورهای فوق، رعایت نکات زیر الزامی است:

• اطمینان از تراز بودن محور خروجی با محور محرک سیستم
• استفاده از فلنج‌ها و پیچ‌های استاندارد مطابق نقشه ابعاد نصب
• بررسی فضای کافی برای مسیرهای ورودی و تخلیه روغن
• استفاده از آب‌بندی مناسب و جلوگیری از نشت روغن در ناحیه اتصال

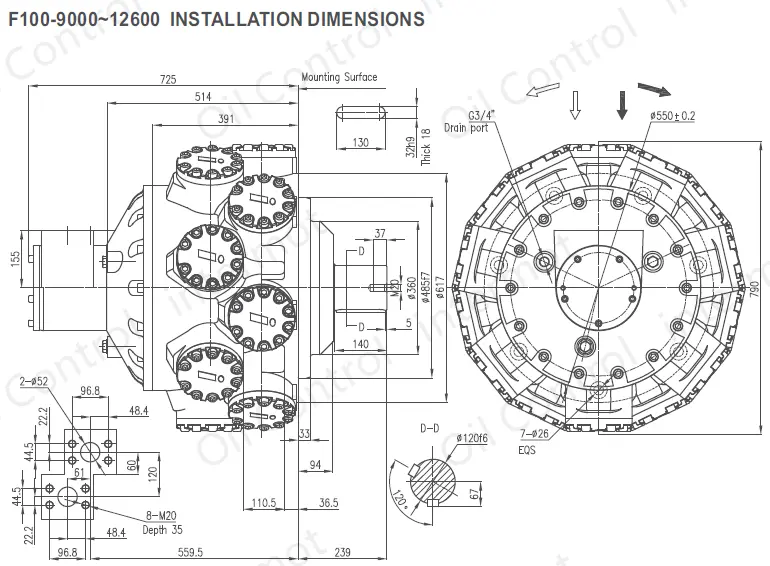

ابعاد نصب هیدروموتور پیستونی شعاعی اینترموت مدل F100

مدل F100 قدرتمندترین عضو این خانواده است که برای سیستم‌های هیدرولیکی با گشتاور بسیار بالا، فشار کاری سنگین و عملکرد پیوسته طراحی شده است.

ابعاد نصب ارائه‌شده به‌منظور تسهیل در طراحی، جانمایی و جایگزینی موتور در ماشین‌آلات صنعتی و معدنی تدوین شده و با استانداردهای بین‌المللی HMB Staffa و سایر برندهای هم‌رده کاملاً سازگار است.

ویژگی‌ های اصلی هیدروموتور پیستونی شعاعی اینترموت سری F

1. موتور هیدرولیک سری F به‌صورت ساختار تعادل هیدرواستاتیکی بین شاتون‌ها و میل‌لنگ طراحی شده است. این ساختار موجب روان‌کاری بهتر سطح اصطکاکی و تسهیل در آزادسازی تنش‌های وارد بر محور می‌شود.
2. با کاهش توان اصطکاکی و تلفات حرارتی، بازده مکانیکی و راندمان راه‌اندازی موتور بهبود یافته و عملکرد کلی آن ارتقا می‌یابد.
3. میل‌لنگ موتور سری F دارای ساختار تفکیک‌شده است که به افزایش طول عمر و بهبود ویژگی‌های عملکردی آن کمک می‌کند.
4. قطعات کلیدی این سری از مواد ویژه ساخته شده و با فرآیندهای حرارتی خاص تقویت گردیده‌اند تا استحکام موتور به‌طور مؤثری افزایش یابد.
5. ابعاد و پارامترهای عملکردی این سری با هیدروموتورهای سری HMB شرکت Staffa سازگار بوده و قابلیت جایگزینی مستقیم با این هیدروموتورها را دارند.

کاربردهای هیدروموتور پیستونی شعاعی اینترموت سری F

این موتورها در صنایع مختلفی به کار می رود از جمله صنایع

• کشتیرانی
• معدن
• ساختمان
• متالورژی
• نفت و گاز
• زغال‌سنگ
• حفاری
• زمین‌شناسی
• دستگاه تزریق پلاستیک

دستورالعملها و توصیه های مهم زمان استفاده از هیدروموتور پیستونی شعاعی اینترموت سری F

از آنجا که موتورهای سری F دارای ساختار تعادل هیدرواستاتیکی هستند که موجب افزایش نشتی در مسیر تخلیه می‌شود، قطر داخلی لوله تخلیه (drain pipe) هنگام اتصال به لوله تخلیه خارجی نباید کمتر از ۱۶ میلی‌متر باشد؛ در غیر این صورت ممکن است آب‌بندی آسیب ببیند یا نشتی روغن ایجاد شود.

همچنین هنگام بستن اتصال تخلیه، از سفت کردن بیش از حد (over-screwing) خودداری کنید تا از آسیب به قطعات جلوگیری شود.

لیست قیمت، خرید و نمایندگی هیدروموتور پیستونی شعاعی اینترموت F

انواع هیدروموتورها ار جمله هیدروموتورهای پیستونی شعاعی اینترموت با مدل‌های متنوع و مشخصات فنی کامل، از طریق بهداد صنعت قابل سفارش هستند. برای مشاهده اطلاعات و  لیست قیمت ، با کارشناسان ما تماس بگیرید.

بهداد صنعت با مدیریت آقای بهداد قادری آشتیانی در خصوص خرید و تعمیر انواع هیدروموتور ها  آماده خدمت رسانی به شما عزیزان می باشد.
