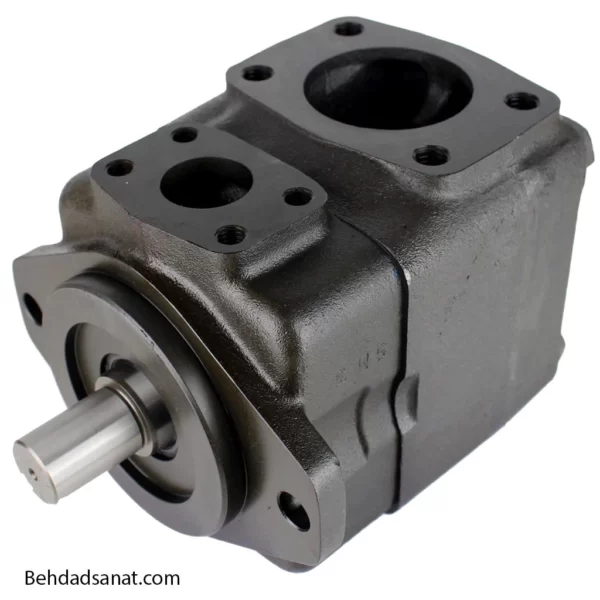

پمپ پره ای تی دی زد (TDZ) طرح ویکرز، مجموعه ای از پمپ های پره ای تولید شده شرکت اسپانیایی می باشد که براساس طراحی پمپ های برند ویکرز ساخته شده است. این سری از پمپ ها، از کیفیت بهتر و معقول تری نسبت به برند های چینی مشابه برخوردار هستند.

محدوده دبی این سری از پمپ ها از 8 تا 240 لیتر بر دقیقه بسته به نوع و گالن پمپ می باشد. همچنین این پمپ ها می توانند تا 210 بار فشار را تحمل کنند.

نکات قابل توجه درباره پمپ پره ای تی دی زد (TDZ) طرح ویکرز

جهت چرخش پمپ:

جهت چرخش پمپ را می توان با چرخاندن کارتریج به صورت 180 درجه معکوس کرد. جهت چرخش از انتهای شفت مشاهده می شود.

شروع کار با این پمپ ها:

این پمپ ها دارای قابلیت خود پر شوندگی هستند، اما در صورت امکان، پمپ را قبل از راه اندازی با روغن پر کنید یا درحالی که پمپ درحال کار است، درگاه خروجی را تخلیه کنید تا هوای محبوس شده خارج شود.

فیلتراسیون:

برای بالا بردن طول عمر پمپ و سیستم هیدرولیک خود، از فیلتراسیون برای مطمئن شدن از تمیزی سیال استفاده کنید.

سیال هیدرولیک:

از روغن های هیدرولیک صنعتی ضد سایش با ویسکوزیته 25 الی 49 cSt استفاده کنید. دمای عملیاتی بهینه برای کار با این سیال ها 50 درجه سانتی گراد و حداکثر 70 درجه سانتی گراد می باشد.

محدوده سرعتی:

محدوده سرعتی این پمپ ها با سیالات ضد سایش 1800 تا 2500 دور بر دقیقه می باشد. در حالی که با سیالات مصنوعی، گلیکول آب و امولسیون آب در روغن، حداکثر سرعت توصیه شده 1200 دور بر دقیقه است.



جدول مشخصات فنی پمپ پره ای تی دی زد (TDZ) طرح ویکرز

جدول مشخصات فنی پمپ پره ای تی دی زد (TDZ) طرح ویکرز



اطلاعات ابعادی پمپ پره ای تی دی زد (TDZ) طرح ویکرز

  • مدل 20V

اطلاعات ابعادی پمپ پره ای تی دی زد (TDZ) طرح ویکرز مدل 20V
  • مدل 25V

اطلاعات ابعادی پمپ پره ای تی دی زد (TDZ) طرح ویکرز مدل 25V
  • مدل 35V

اطلاعات ابعادی پمپ پره ای تی دی زد (TDZ) طرح ویکرز مدل 35V
  • مدل 45V

اطلاعات ابعادی پمپ پره ای تی دی زد (TDZ) طرح ویکرز مدل 45V



نمودار های پمپ پره ای تی دی زد (TDZ) طرح ویکرز

  • مدل 20V

نمودار های پمپ پره ای تی دی زد (TDZ) طرح ویکرز مدل 20V
  • مدل 25V

نمودار های پمپ پره ای تی دی زد (TDZ) طرح ویکرز مدل 25V
  • مدل 35V

نمودار های پمپ پره ای تی دی زد (TDZ) طرح ویکرز مدل 35V
  • مدل 45V

نمودار های پمپ پره ای تی دی زد (TDZ) طرح ویکرز مدل 45V
