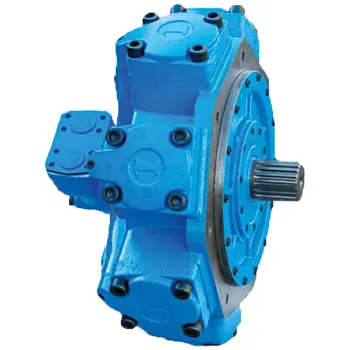

هیدروموتور پیستونی شعاعی ایتال گروپ IAM  Italgroup) IAM) از پیشرفته‌ترین موتورهای هیدرولیکی موجود در صنایع سنگین است. این موتورها با طراحی خاص پیستون‌های شعاعی و میل‌لنگ، در دسته‌ی موتورهای گشتاور بالا و سرعت پایین (LSHT – Low Speed High Torque) قرار می‌گیرند.

اگر می‌خواهید با ساختار و ویژگی‌های منحصر‌به‌فرد هیدروموتور پیستونی شعاعی بیشتر آشنا شوید، توصیه می‌کنیم مقاله جذاب  هیدروموتور پیستونی شعاعی از قدرت تا کارایی را از دست ندهید.

همچنین اگر به دنبال یک دید جامع‌تر درباره انواع مختلف هیدروموتورها هستید، مطالعه مقاله هیدروموتور راز قدرت ماشین آلات صنعتی می‌تواند راهنمای ارزشمندی برای شما باشد.

در کنار آن، امکان مشاهده‌ی مدل‌های متنوع هیدروموتور پیستونی شعاعی نیز برای شما فراهم است تا انتخابی دقیق‌تر داشته باشید.

و در نهایت، برای بررسی همه محصولات هیدروموتور و انتخاب بهترین گزینه متناسب با نیازتان، کافیست همین حالا اینجا کلیک کنید!

موتورهای IAM شامل یک شفت گردان و یک بدنه ثابت هستند که پیستون‌ها به صورت شعاعی در اطراف شفت قرار گرفته‌اند. سیال هیدرولیک با فشار وارد پیستون‌ها شده و از طریق شاتون نیرو به شفت منتقل می‌شود و در نهایت گشتاور خروجی بسیار بالا تولید می‌گردد.

این طراحی باعث می‌شود هیدروموتورهای پیستونی شعاعی ایتال گروپ:

• در سرعت‌های پایین، گشتاور راه‌اندازی فوق‌العاده‌ای داشته باشند.

• با راندمان مکانیکی و حجمی بسیار بالا کار کنند.

• برای کاربردهای سنگین و طولانی‌مدت مناسب باشند.



دسته‌بندی پوسته‌ها (Housings)

سری IAM شامل هفت پوسته اصلی هست:

• IAM H1 (کوچک‌ترین سایز)
• IAM H2
• IAM H3
• IAM H4
• IAM H45 (مدل ارتقایافته بین H4 و H5)
• IAM H5
• IAM H55 (مدل ارتقایافته H5)
• IAM H6
• IAM H7 (بزرگ‌ترین سایز)



نحوه عملکرد هیدروموتور پیستونی شعاعی ایتال گروپ IAM



موتورهای سری IAM نوعی هیدروموتور پیستونی شعاعی هستند که معمولاً با عنوان LSHT (Low Speed High Torque) شناخته می‌شوند. این موتورها شامل یک شفت گردان (1) و یک سیلندر ثابت (2) هستند.

پیستون‌ها (4) به صورت شعاعی در اطراف شفت قرار گرفته‌اند. سیال هیدرولیک نیروی لازم را ایجاد می‌کند تا پیستون‌ها به سمت شفت خارج از مرکز (Eccentric Shaft) از طریق یک میله اتصال (3) فشار بیاورند و در نتیجه، گشتاور خروجی روی شفت ایجاد شود.

ورود و خروج روغن به پیستون‌ها توسط یک (distributor) یا همان توزیع‌کننده روغن (5) کنترل می‌شود که زمان‌بندی دقیق پورت‌های ورودی و خروجی را مدیریت می‌کند. پیستون‌ها از طریق شاتون (Connecting Rod) نیرو را به شفت منتقل می‌کنند.

با تغییر دبی روغن ورودی از پمپ، سرعت دورانی موتور قابل افزایش یا کاهش است. این طراحی باعث می‌شود موتور بتواند:

• گشتاور راه‌اندازی بسیار بالا داشته باشد.
• راندمان مکانیکی عالی ارائه دهد.

با رعایت محدودیت‌های کاری ذکرشده در دیتاشیت‌ها و توصیه‌های سازنده (به‌ویژه در انتخاب روغن هیدرولیک)، موتور دارای عمر طولانی و نیاز کم به تعمیرات خواهد بود.



نوآوری فنی در سری‌های IAM

H45، H5، H55،  H6و H7

در این مدل‌ها یک طراحی خاص در بلبورینگ ها  به‌کار رفته تا از گیرکردن شاتون با بوش خارجی جلوگیری شود. این اتفاق ممکن است در شرایط فشار و سرعت بالا رخ دهد و منجر به خرابی موتور شود.

طراحی جدید شامل دو بخش است:

رولر اسپیسِر (Roller Spacers):

• موازی نگه داشتن رولرها(غلتک ها)
• ایجاد فاصله بین رولرها برای عبور و نگهداری روغن بیشتر

رینگ فاصله‌گذار (Spacer Rings):

• هم‌راستا نگه داشتن رولرها
• جذب نیروهای محوری ناشی از شاتون



جدول مشخصات فنی هیدروموتور پیستونی شعاعی ایتال گروپ IAM

• مدل IAM H1

• مدل IAM H2

• مدل IAM H3

• مدل IAM H4

• مدل IAM H45

• مدل IAM H5

• مدل IAM H55

• مدل IAM H6

• مدل IAM H7

کاربردهای هیدروموتور پیستونی شعاعی ایتال گروپ IAM

به دلیل قدرت بالا و طراحی مقاوم، این موتورها در صنایع مختلف استفاده می‌شوند:

• تجهیزات دریایی و وینچ‌ها (Winches)
• ماشین‌آلات تزریق پلاستیک و خم‌کاری فولاد
• ماشین‌آلات کشاورزی و جنگلداری
• لیفتراک‌ها، دامپرها و لودرهای کوچک (Skid steer loaders)
• تجهیزات فرودگاهی و ماشین‌آلات عمرانی
• سیستم‌های نوار نقاله و دستگاه‌های صنعتی سنگین



خرید و قیمت هیدروموتور پیستونی شعاعی ایتال گروپ IAM

خرید این سری از هیدروموتور های پیستونی شعاعی ، به دلیل کیفیت ساخت بالا و راندمان عالی، انتخابی خوب برای کاربردهای صنعتی سنگین است. قیمت این هیدروموتورها با توجه به مدل‌های مختلف سری  IAM )از H1 تا H7) و شرایط بازار متغیر است. برای دریافت قیمت روز و مشاوره خرید با کارشناسان ما در تماس باشید.
