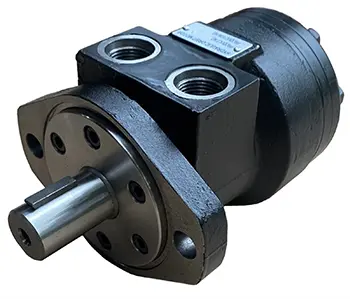

هیدروموتور اوربیتالی BMV

مشخصات فنی هیدروموتور اوربیتالی BMV

BMV 315

  • حجم جابجایی: 333 cm³/rev (20.32 in³/rev)
  • حداکثر سرعت: 510 rpm (پیوسته) – 630 rpm (متناوب)
  • حداکثر دبی: 160 L/min (پیوسته) – 200 L/min (متناوب)
  • گشتاور خروجی: 920 Nm (پیوسته) – 1110 Nm (متناوب) – 1290 Nm (پیک)
  • حداکثر افت فشار: 200 bar (پیوسته) – 240 bar (متناوب) – 280 bar (پیک)
  • وزن: 31.8 kg



BMV 400

  • حجم جابجایی: 419 cm³/rev (25.57 in³/rev)
  • حداکثر سرعت: 500 rpm (پیوسته) – 600 rpm (متناوب)
  • حداکثر دبی: 200 L/min (پیوسته) – 240 L/min (متناوب)
  • گشتاور خروجی: 1180 Nm (پیوسته) – 1410 Nm (متناوب) – 1640 Nm (پیک)
  • حداکثر افت فشار: 200 bar (پیوسته) – 240 bar (متناوب) – 280 bar (پیک)
  • وزن: 32.6 kg



BMV 500

  • حجم جابجایی: 518 cm³/rev (31.61 in³/rev)
  • حداکثر سرعت: 400 rpm (پیوسته) – 480 rpm (متناوب)
  • حداکثر دبی: 200 L/min (پیوسته) – 240 L/min (متناوب)
  • گشتاور خروجی: 1460 Nm (پیوسته) – 1760 Nm (متناوب) – 2050 Nm (پیک)
  • حداکثر افت فشار: 200 bar (پیوسته) – 240 bar (متناوب) – 280 bar (پیک)
  • وزن: 33.5 kg



BMV 630

  • حجم جابجایی: 666 cm³/rev (40.64 in³/rev)
  • حداکثر سرعت: 320 rpm (پیوسته) – 380 rpm (متناوب)
  • حداکثر دبی: 200 L/min (پیوسته) – 240 L/min (متناوب)
  • گشتاور خروجی: 1660 Nm (پیوسته) – 1940 Nm (متناوب) – 2210 Nm (پیک)
  • حداکثر افت فشار: 180 bar (پیوسته) – 210 bar (متناوب) – 240 bar (پیک)
  • وزن: 34.9 kg



BMV 800

  • حجم جابجایی: 801 cm³/rev (48.88 in³/rev)
  • حداکثر سرعت: 250 rpm (پیوسته) – 300 rpm (متناوب)
  • حداکثر دبی: 200 L/min (پیوسته) – 240 L/min (متناوب)
  • گشتاور خروجی: 1880 Nm (پیوسته) – 2110 Nm (متناوب) – 2470 Nm (پیک)
  • حداکثر افت فشار: 160 bar (پیوسته) – 180 bar (متناوب) – 210 bar (پیک)
  • وزن: 36.5 kg



BMV 1000

  • حجم جابجایی: 990 cm³/rev (60.41 in³/rev)
  • حداکثر سرعت: 200 rpm (پیوسته) – 240 rpm (متناوب)
  • حداکثر دبی: 200 L/min (پیوسته) – 240 L/min (متناوب)
  • گشتاور خروجی: 2015 Nm (پیوسته) – 2280 Nm (متناوب) – 2400 Nm (پیک)
  • حداکثر افت فشار: 140 bar (پیوسته) – 160 bar (متناوب) – 180 bar (پیک)
  • وزن: 38.6 kg



تماس بگیرید

11 نفر در حال مشاهده این محصول هستند!

هیدروموتور اوربیتالی BMV موتورهایی با توان بالا و چگالی قدرت زیاد هستند که برای کاربردهای متوسط تا سنگین در ماشین‌آلات صنعتی و موبایل طراحی شده‌اند.

این سری یکی از بزرگ‌ترین موتورها با سیستم دیسک‌والو (Disc Valve) می‌باشد. همچنین موتورهای BMV در ۶ حجم مختلف ارائه می‌شوند و می‌توانند تا 1480 فوت-پوند (حدود 2015 نیوتن‌متر) گشتاور پیوسته و 53 گالن در دقیقه (حدود 200 لیتر بر دقیقه) دبی تأمین کنند. این موتورها ضمن قدرت بالا، بازدهی خوبی داشته و عملکردی نرم و روان ارائه می‌دهند.

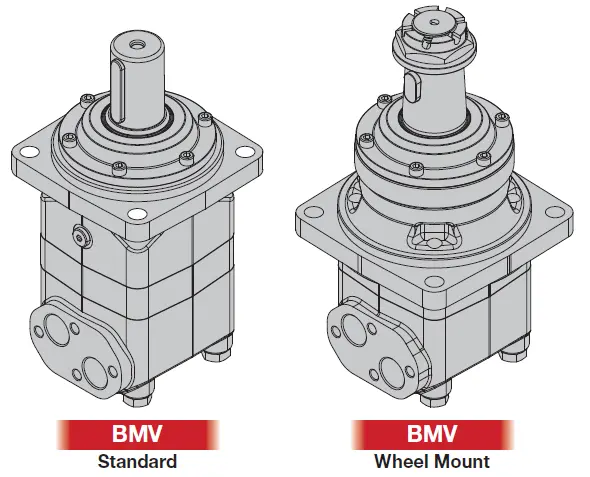

ساختار هیدروموتور BMV در دو مدل Standard Mount و Wheel Mount

ساختار آن شامل ۹ رولر دقیق (Precision Rollers) است که روی لبه بیرونی چرخ‌دنده قرار می‌گیرند و همانند بلبرینگ عمل می‌کنند. این طراحی باعث کاهش اصطکاک، افزایش راندمان مکانیکی و کاهش سایش می‌شود. به همین دلیل موتور در شرایطی با ویسکوزیته پایین روغن هم به راحتی استارت می‌خورد، فشار راه‌اندازی کمتری لازم دارد و عمر کاری طولانی‌تری ارائه می‌دهد. همچنین عملکرد آن در تمام سرعت‌ها یکنواخت و روان است.

هیدروموتورهای اوربیتالی سری BMV که بر اساس حجم جابجایی (Displacement) دسته‌بندی شده‌اند شامل موارد زیر می باشند:

  • BMV 315
  • BMV 400
  • BMV 500
  • BMV 630
  • BMV 800
  • BMV 1000

با قابلیت‌ها و عملکرد هیدروموتور بیشتر آشنا شوید! برای جزئیات کامل، پیشنهاد می‌کنیم مقاله هیدروموتور چیست؟ راز قدرت ماشین آلات صنعتی!” را مطالعه کنید.

همچنین برای یک انتخاب دقیق‌تر و مطمئن‌تر، حتماً مقاله “4 نکته اساسی برای انتخاب صحیح هیدروموتور اوربیتالی” را بررسی کنید.

جهت مشاهده سایر مدل‌ها و مشخصات کامل، به بخش محصولات هیدروموتور مراجعه کنید.

و اگر به دنبال گزینه‌های تخصصی‌تر هستید، می‌توانید مجموعه کامل محصولات هیدروموتور اوربیتالی را نیز مشاهده کنید.

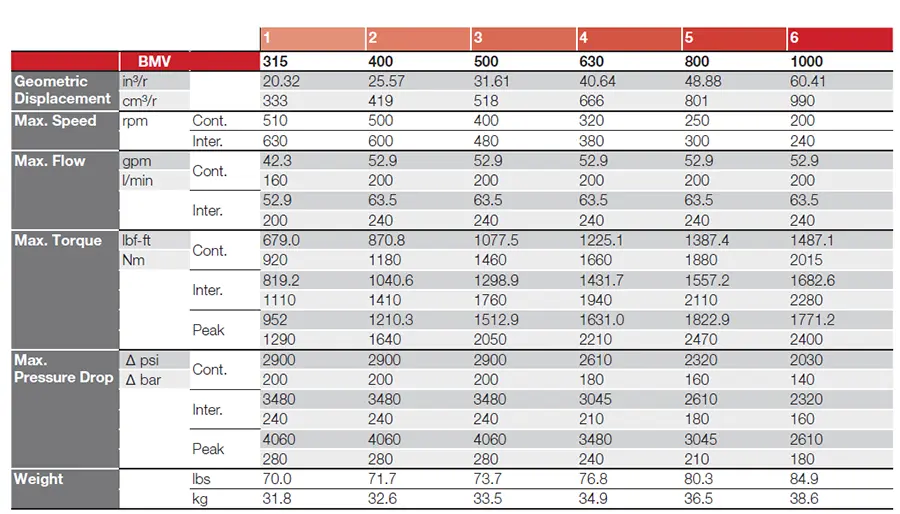

جدول مشخصات فنی هیدروموتور اوربیتالی BMV

جدول مشخصات فنی هیدروموتور BMV

توضیحات تکمیلی :

  • کارکرد پیوسته (Cont.): موتور می‌تواند به‌طور مداوم با این مشخصات کار کند.
  • کارکرد ناپیوسته (Inter.): ۱۰٪ از هر دقیقه (۶ ثانیه).
  • حداکثر (Peak): ۱٪ از هر دقیقه (۰.۶ ثانیه).
  • Δ فشار (Δ Pressure): Δ psi [Δ bar] – اختلاف فشار واقعی بین پورت ورودی و پورت خروجی.
  • توان موتور (HP) = (گشتاور خروجی (In. lbs.) × سرعت دوران (RPM)) ÷ ۶۳۰۲۵
  • توصیه نمی‌شود که هم‌زمان حداکثر گشتاور و حداکثر سرعت اعمال شود، زیرا ممکن است به موتور آسیب برساند.



جدول داده های عملکرد هیدروموتور اوربیتالی BMV

هیدروموتورهای سری BMV  در شرایط مختلف کاری، راندمان بالا و عملکردی پایدار ارائه می‌دهند. جداول عملکرد (Performance Data) نشان‌دهنده میزان گشتاور خروجی، سرعت چرخش و دبی مورد نیاز برای هر یک از مدل‌های این سری (315، 400، 500، 630، 800 و 1000) می‌باشد.



  • مدل BMV 315

جدول داده های عملکرد هیدروموتور BMV مدل BMV 315

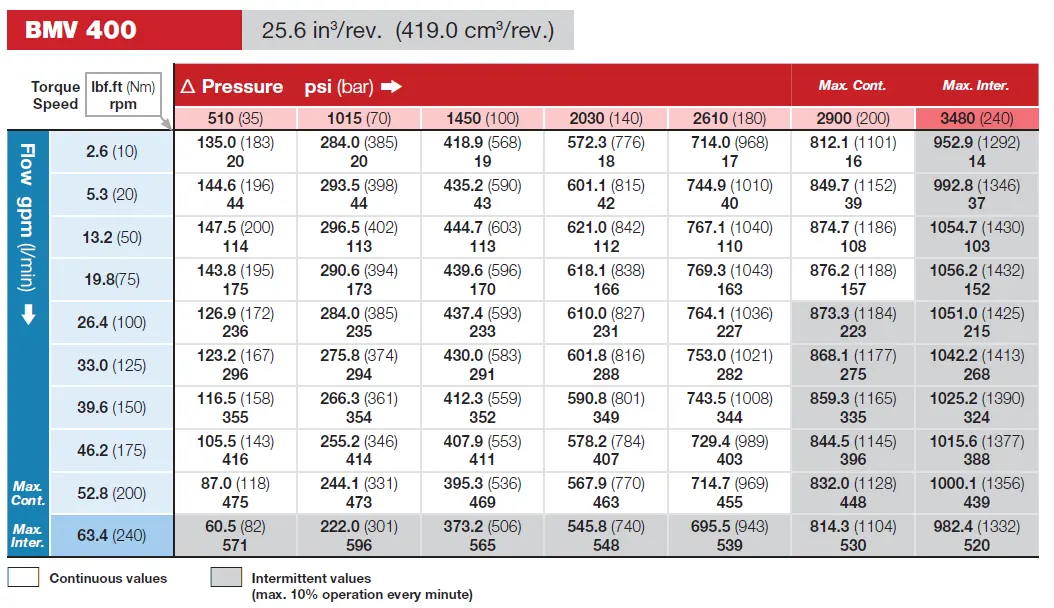

  • مدل BMV 400

جدول داده های عملکرد هیدروموتور BMV مدل BMV 400

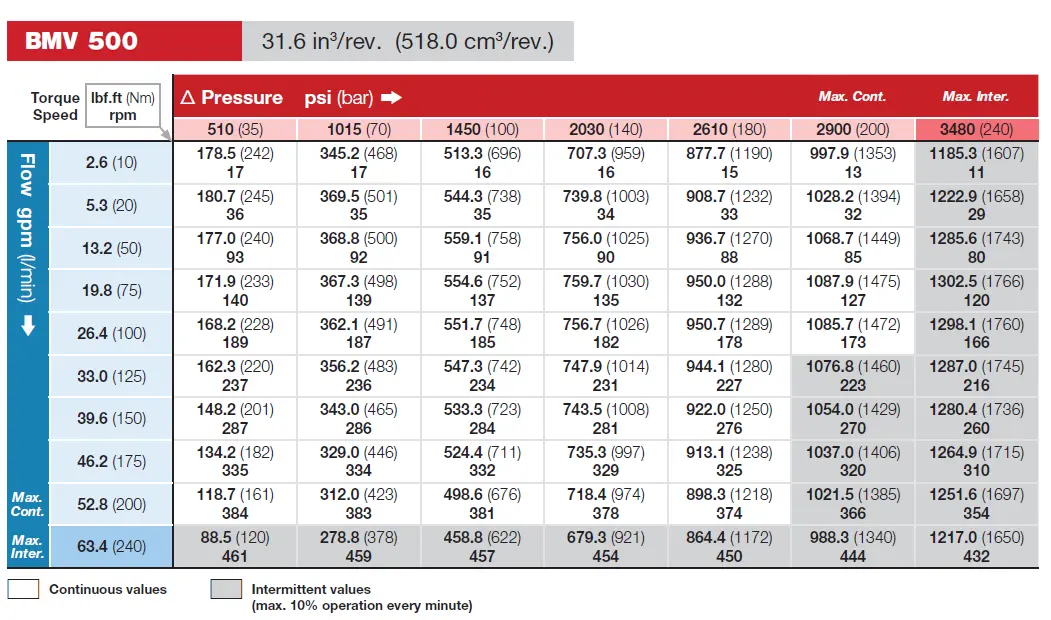

  • مدل BMV 500

جدول داده های عملکرد هیدروموتور BMV مدل BMV 500

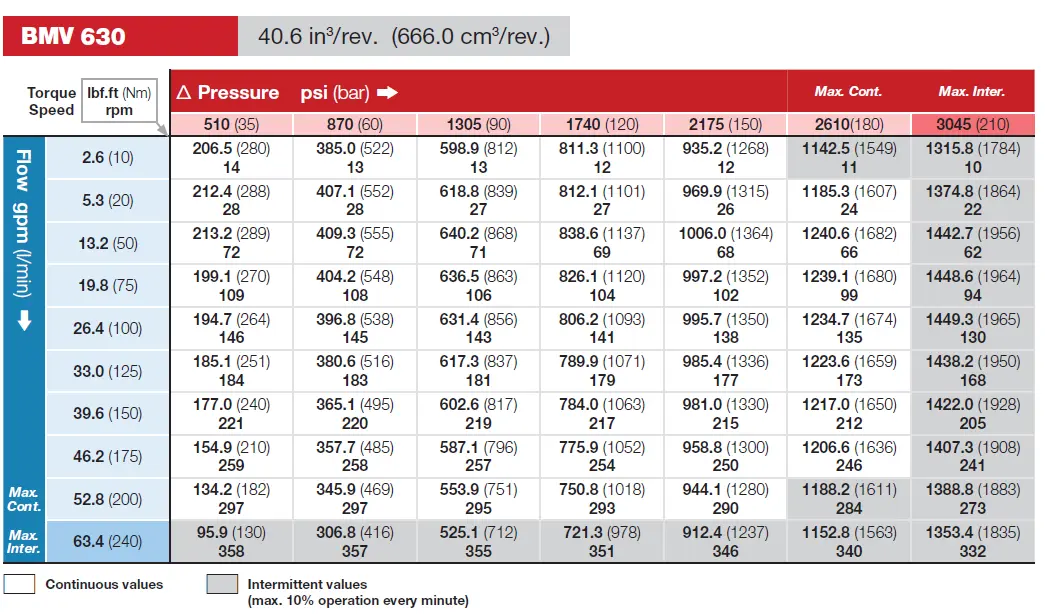

  • مدل BMV 630

جدول داده های عملکرد هیدروموتور BMV مدل BMV 630

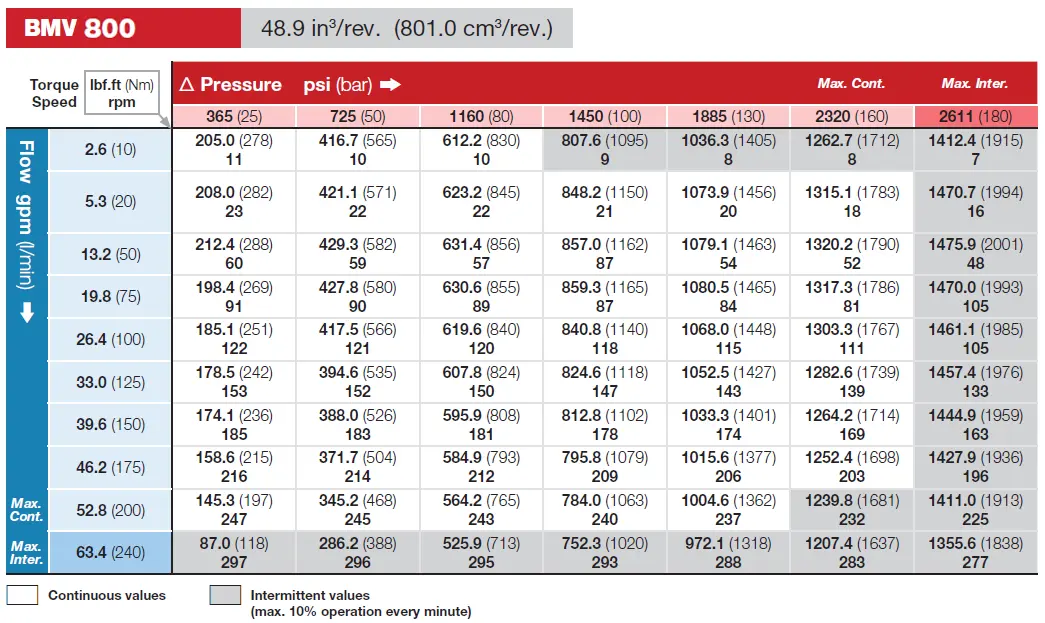

  • مدل BMV 800

جدول داده های عملکرد هیدروموتور BMV مدل BMV 800

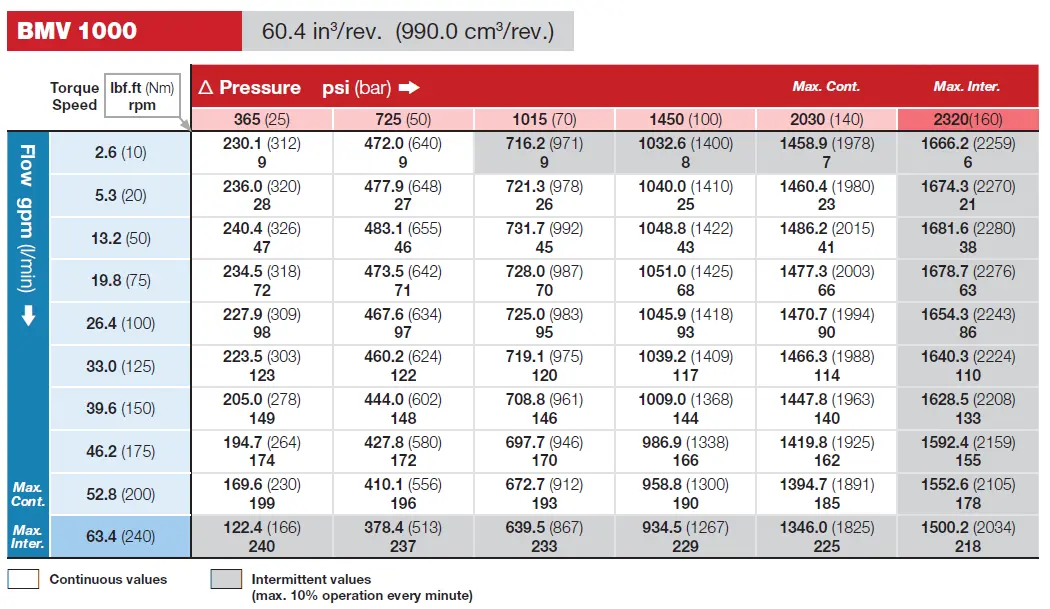

  • مدل BMV 1000

جدول داده های عملکرد هیدروموتور BMV مدل BMV 1000

توضیحات تکمیلی :

موتورها در تمامی بازه‌ها با راندمان بالا کار می‌کنند تا زمانی که مقادیر پیوسته حداکثر (Maximum Continuous) از حد مجاز فراتر نرود. برای طول عمر بهتر موتور، موتور را طوری انتخاب کنید که در محدوده‌ی گشتاور و سرعت مشخص شده در ناحیه‌ی رنگ روشن (Light Shaded Area) کار کند. هم‌زمان اعمال حداکثر گشتاور و حداکثر سرعت توصیه نمی‌شود و ممکن است به موتور آسیب برساند.

داده‌های عملکردی ارائه شده مربوط به موتورها به‌طور تصادفی انتخاب شده‌اند و با فشار برگشتی ۷۲.۵ تا ۱۴۵ psi [۵ تا ۱۰ بار] و روغنی با ویسکوزیته ۳۲ mm²/s [۱۵۰ SUS] در دمای ۵۰°C [۱۲۲°F] اندازه‌گیری شده‌اند. داده‌های واقعی ممکن است کمی بین موتورها متفاوت باشد.

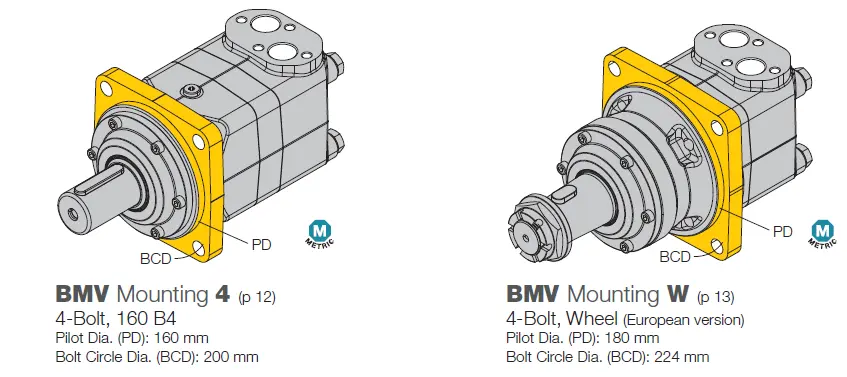

انواع نصب هیدروموتور اوربیتالی BMV

تصویر مربوط به انواع نصب هیدروموتور BMV



هیدروموتورهای سری BMV با طراحی انعطاف‌پذیر، قابلیت نصب در حالت‌های مختلف را دارند تا بتوانند در کاربردهای متنوع صنعتی مورد استفاده قرار گیرند.

  • این موتورها در دو نوع نصب اصلی عرضه می‌شوند:
    1. Standard Mount (فلنج استاندارد): برای نصب عمومی روی سیستم‌ها و تجهیزات مختلف.
    2. Wheel Mount (نصب چرخ): برای کاربردهایی که موتور باید مستقیماً روی چرخ یا محور محرک نصب شود.
  • بسته به نیاز پروژه، موتورهای BMV با انواع مختلف فلنج، شفت‌های صاف، دندانه‌دار یا مخروطی و همچنین گزینه‌های مختلف پورت‌های ورودی/خروجی عرضه می‌شوند.

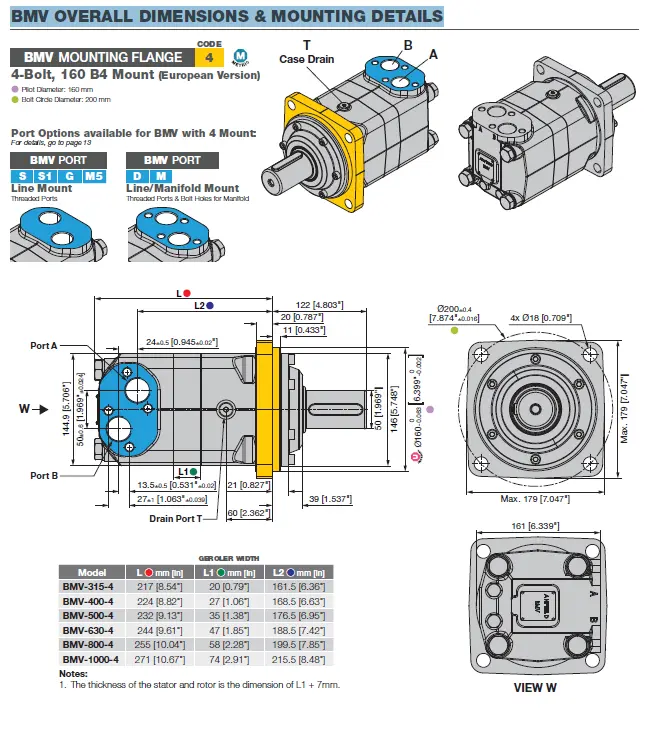

ابعاد و مشخصات نصب هیدروموتور اوربیتالی BMV

ابعاد و مشخصات نصب هیدروموتور اوربیتالی BMV

ویژگی های هیدروموتور اوربیتالی BMV

  • سری BMV قدرت لازم برای کاربردهای متوسط تا سنگین را تأمین می‌کند.
  • طراحی دیسک‌والو (Disc Valve) همراه با مجموعه دنده غلتکی (Roller Gear Set) باعث افزایش راندمان مکانیکی و کاهش سایش در سیستم می‌شود.
  • شفت خروجی روی بلبرینگ های مخروطی (Tapered Roller Bearings) پشتیبانی می‌شود و توانایی تحمل نیروهای محوری (Axial) و شعاعی (Radial) بالا را دارد.
  • در ۶ حجم مختلف از 315 تا 1000 سی‌سی بر دور عرضه می‌شود.
  • امکان انتخاب بین نصب استاندارد (Standard Mount) و نصب چرخ (Wheel Mount) وجود دارد. همچنین شفت‌ها در انواع صاف (Straight)، دندانه‌دار (Splined) و مخروطی (Tapered) ارائه می‌شوند که انعطاف زیادی در طراحی کاربرد به شما می‌دهد.
  • قابلیت انتخاب نوع اتصال پورت‌ها شامل SAE، BSPP و Metric.
  • مجهز به سیستم تخلیه روغن (Case Drain) استاندارد با مسیر داخلی یکپارچه که باعث افزایش عمر آب‌بند شفت می‌شود.



کاربردهای هیدروموتور اوربیتالی BMV

  • تجهیزات کشاورزی و ماشین‌آلات عمرانی
  • دستگاه‌های حمل و جابجایی مواد
  • ماشین‌آلات راه‌سازی (پاور، لودر، گریدر و …)
  • لیفتراک و جرثقیل
  • کمباین‌ها، دروگرها و تجهیزات جنگل‌داری
  • ماشین‌آلات خدمات شهری (نمک‌پاش، جاروی شهری، اسکرابر و …)
  • تجهیزات ساختمانی مثل میکسرها و خردکن‌ها
  • اوگرها (Augers)، میکسرها و وینچ‌ها
  • سیستم‌های حرکتی مثل چرخاننده‌ها (Swing Drives) و تغذیه‌کننده‌ها (Feed Rollers)
  • سرهای گیره (Grapple Heads) و تجهیزات برش
  • پلتفرم‌ها و بالابرها

خرید، تعمیر و سرویس هیدروموتور اوربیتالی BMV

علاوه بر تأمین و فروش هیدروموتورهای BMV، خدمات تعمیر و تأمین قطعات یدکی این موتورها نیز توسط تیم فنی بهداد صنعت ارائه می‌شود. در صورت نیاز به اورینگ، شفت و …. یا سرویس تخصصی، می‌توانید با ما تماس بگیرید.
