هیدروموتور اوربیتالی پارکر

هیدروموتور اوربیتالی پارکر (Parker Orbital Motors) یا همان Torqmotor™ به دلیل طراحی خاص و راندمان بالا در دسته Low Speed High Torque (LSHT) قرار می‌گیرند. این موتورها در سرعت‌های پایین توانایی ایجاد گشتاور بالا دارند و به همین دلیل انتخابی عالی برای ماشین‌آلات سنگین و کاربردهای صنعتی محسوب می‌شوند. تلفن تماس با ما 77337676

مشخصات فنی هیدروموتور اوربیتالی پارکر

مشخصات فنی سری TB

حجم جابجایی (Geomatric Displacement)

  • کمترین: 36 سانتی‌متر مکعب بر دور
  • بیشترین: 392 سانتی‌متر مکعب بر دور

حداکثر سرعت (Max Speed)

  • بیشترین سرعت در مدل کوچک: 932 دور بر دقیقه
  • کمترین سرعت در مدل بزرگ: 143 دور بر دقیقه

حداکثر دبی روغن (Max Oil Flow)

  • پیوسته: 34 تا 45 لیتر بر دقیقه
  • لحظه‌ای: 34 تا 57 لیتر بر دقیقه

حداکثر فشار تفاضلی (Max Differential Pressure)

  • پیوسته: 83 تا 125 بار
  • لحظه‌ای: 100 تا 165 بار

حداکثر فشار ورودی (Max Supply Pressure)

  •  190 بار

حداکثر گشتاور (Max Torque)

  • پیوسته: 48 تا 440 نیوتن متر
  • لحظه‌ای: 67 تا 540 نیوتن متر

حداکثر توان خروجی (Max Performance)

  • پیوسته: 6.6 تا 13.4 کیلو وات

حداقل گشتاور شروع (Min Starting Torque)

  • پیوسته: 44 تا 372 نیوتن متر
  • لحظه‌ای: 50 تا 454 نیوتن متر



مشخصات فنی سری  TC

حجم جابجایی (Geomatric Displacement)

  • کمترین: 36 سانتی‌متر مکعب بر دور
  • بیشترین: 392 سانتی‌متر مکعب بر دور

حداکثر سرعت (Max Speed)

  • کمترین: 144 دور بر دقیقه
  • بیشترین: 902 دور بر دقیقه

حداکثر دبی روغن (Max Oil Flow)

  • پیوسته: 34 تا 45 لیتر بر دقیقه
  • لحظه‌ای: 34 تا 57 لیتر بر دقیقه

حداکثر فشار تفاضلی (Max Differential Pressure)

  • پیوسته: 45 تا 86 بار
  • لحظه‌ای: 66 تا 121 بار

حداکثر فشار ورودی (Max Supply Pressure)

  •  134 بار

حداکثر گشتاور (Max Torque)

  • پیوسته: 31 تا 215 نیوتن متر
  • لحظه‌ای: 44 تا 306 نیوتن متر

حداکثر توان خروجی (Max Performance)

  • پیوسته: 3.2 تا 7.5 کیلو وات

حداقل گشتاور شروع (Min Starting Torque)

  • پیوسته: 16 تا 192 نیوتن متر
  • لحظه‌ای: 27 تا 286 نیوتن متر



مشخصات فنی سری TE

حجم جابجایی (Geomatric Displacement)

  • کمترین: 36 سانتی‌متر مکعب بر دور
  • بیشترین: 392 سانتی‌متر مکعب بر دور

سرعت (Max Speed)

  • کمترین: 191 دور بر دقیقه
  • بیشترین: 1141 دور بر دقیقه

حداکثر دبی روغن (Max Oil Flow)

  • پیوسته: 34 تا 57 لیتر بر دقیقه
  • لحظه‌ای: 42 تا 75 لیتر بر دقیقه

حداکثر فشار تفاضلی (Max Differential Pressure)

  • پیوسته: 85 تا 140 بار
  • لحظه‌ای: 95 تا 190 بار

حداکثر فشار ورودی (Max Supply Pressure)

  • پیوسته: 120 تا 200 بار
  • لحظه‌ای: 125 تا 200 بار

حداکثر گشتاور (Max Torque)

  • پیوسته: 54.6 تا 467 نیوتن متر
  • لحظه‌ای: 71.1 تا 648 نیوتن متر

حداکثر توان خروجی(Max Performance)

  • پیوسته: 8.5 تا 17.7 کیلو وات

حداقل گشتاور شروع (Min Starting Torque)

  • پیوسته: 44 تا 373 نیوتن متر
  • لحظه‌ای: 52 تا 477 نیوتن متر



مشخصات فنی سری TJ

حجم جابجایی (Geomatric Displacement)

  • کمترین: 36 سانتی‌متر مکعب بر دور
  • بیشترین: 392 سانتی‌متر مکعب بر دور

حداکثر سرعت (Max Speed)

  • کمترین: 191 دور بر دقیقه
  • بیشترین: 1141 دور بر دقیقه

حداکثر دبی روغن (Max Oil Flow)

  • لحظه‌ای: 42 تا 75 لیتر بر دقیقه

حداکثر فشار تفاضلی (Max Differential Pressure)

  • پیوسته: 85 تا 140 بار
  • لحظه‌ای: 95 تا 190 بار

حداکثر فشار ورودی (Max Supply Pressure)

  • پیوسته: 120 تا 200 بار
  • لحظه‌ای: 125 تا 200 بار

حداکثر گشتاور (Max Torque)

  • پیوسته: 54.6 تا 467 نیوتن متر
  • لحظه‌ای: 71.1 تا 648 نیوتن متر

حداکثر توان خروجی (Max Performance)

  • پیوسته: 8.5 تا  17.7 کیلو وات

حداقل گشتاور شروع (Min Starting Torque)

  • پیوسته: 44 تا 373 نیوتن متر
  • لحظه‌ای: 52 تا 477 نیوتن متر



مشخصات فنی سری TS

جابجایی (Geomatric Displacement)

  • کمترین: 36 سانتی‌متر مکعب بر دور
  • بیشترین: 392 سانتی‌متر مکعب بر دور

حداکثر سرعت (Max Speed)

  • کمترین: 143 دور بر دقیقه
  • بیشترین: 932 دور بر دقیقه

حداکثر دبی روغن (Max Oil Flow)

  • پیوسته: 34 تا 45 لیتر بر دقیقه
  • لحظه‌ای: 34 تا 75 لیتر بر دقیقه

حداکثر فشار تفاضلی (Max Differential Pressure)

  • پیوسته: 41 تا 131 بار
  • لحظه‌ای: 41 تا 165 بار

حداکثر فشار ورودی (Max Supply Pressure,)0

  • 190 بار

حداکثر گشتاور (Max Torque)

  • پیوسته: 48 تا 226 نیوتن متر
  • لحظه‌ای: 67 تا 226 نیوتن متر

حداکثر توان خروجی (Max Performance)

  • پیوسته: 3.4 تا 10.2 کیلو وات

حداقل گشتاور شروع (Min Starting Torque)

  • پیوسته: 36 تا 191 نیوتن متر
  • لحظه‌ای: 50 تا 191 نیوتن متر

تماس بگیرید

افزودن به علاقه مندی
20 نفر در حال مشاهده این محصول هستند!

شرکت پارکر هانیفین (Parker Hannifin) به‌عنوان یکی از معتبرترین تولیدکنندگان تجهیزات هیدرولیک در جهان، بیش از یک قرن است که در زمینه طراحی و ساخت محصولات صنعتی فعالیت می‌کند.

یکی از محصولات شاخص این شرکت، هیدروموتور اوربیتالی پارکر (Parker Orbital Motors) یا همان Torqmotor™ است که به دلیل طراحی خاص و راندمان بالا در دسته Low Speed High Torque (LSHT) قرار می‌گیرند. این موتورها در سرعت‌های پایین توانایی ایجاد گشتاور بالا دارند و به همین دلیل انتخابی عالی برای ماشین‌آلات سنگین و کاربردهای صنعتی محسوب می‌شوند.

پنج خانواده اصلی از هیدروموتورهای اوربیتالی پارکر شامل سری های زیر هستند:

  • سری TB
  • سری  TC
  • سری TE
  • سری TJ
  • سری TS

با قابلیت‌ها و عملکرد هیدروموتور بیشتر آشنا شوید! برای جزئیات، مقاله “هیدروموتور چیست؟ راز قدرت ماشین آلات صنعتی!” را مطالعه کنید.

برای انتخاب دقیق‌تر، حتماً مقاله  “4 نکته اساسی برای انتخاب صحیح هیدروموتور اوربیتالی” را بررسی کنید.

سایر مدل‌ها و مشخصات کامل را در بخش محصولات هیدروموتور ببینید.

نحوه عملکرد هیدروموتور اوربیتالی پارکر

هیدروموتورهای اوربیتالی پارکر، در دسته موتورهای هیدرولیکی دور پایین و گشتاور بالا (LSHT) قرار دارند. عملکرد این موتورها بر پایه‌ی جابه‌جایی مثبت و طراحی روتور و استاتور خاصی است که امکان تولید گشتاور بالا در سرعت‌های پایین را فراهم می‌کند.

در این سیستم، روغن هیدرولیک تحت فشار وارد مجموعه روتور و استاتور می‌شود. به دلیل طراحی روتور با تیغه‌های غلتشی (Roller Vane Rotor Set)، حرکت نرم و بدون اصطکاک اضافی ایجاد می‌گردد. این حرکت به شفت خروجی منتقل شده و باعث ایجاد گشتاور یکنواخت و پایدار می‌شود.

یکی از ویژگی‌های مهم در طراحی هیدروموتور اوربیتالی پارکر، استفاده از سوپاپ کاموتاتور بدون نشتی (Zero Leak Commutation Valve) است. این تکنولوژی باعث می‌شود راندمان حجمی موتور در شرایط کاری مختلف ثابت بماند و افت فشار و اتلاف انرژی به حداقل برسد.

همچنین، وجود سیستم آب‌بندی فشار بالا و روانکاری کامل قطعات داخلی باعث افزایش طول عمر موتور و کاهش نیاز به تعمیرات می‌شود. به همین دلیل، موتورهای اوربیتالی پارکر حتی در شرایط سخت کاری، مانند بارهای محوری و شعاعی سنگین، عملکرد مطمئنی دارند.

به طور خلاصه، نحوه عملکرد هیدروموتور اوربیتالی پارکر به گونه‌ای است که با مصرف کم انرژی، بیشترین گشتاور را در سرعت‌های پایین تولید می‌کند و همین موضوع آن را به انتخابی مناسب برای ماشین‌آلات سنگین، تجهیزات کشاورزی و سیستم‌های صنعتی تبدیل کرده است.



نقشه انفجاری هیدروموتور اوربیتالی پارکر

نقشه انفجاری هیدروموتور پارکر

سری های TC, TB, TE و TJ

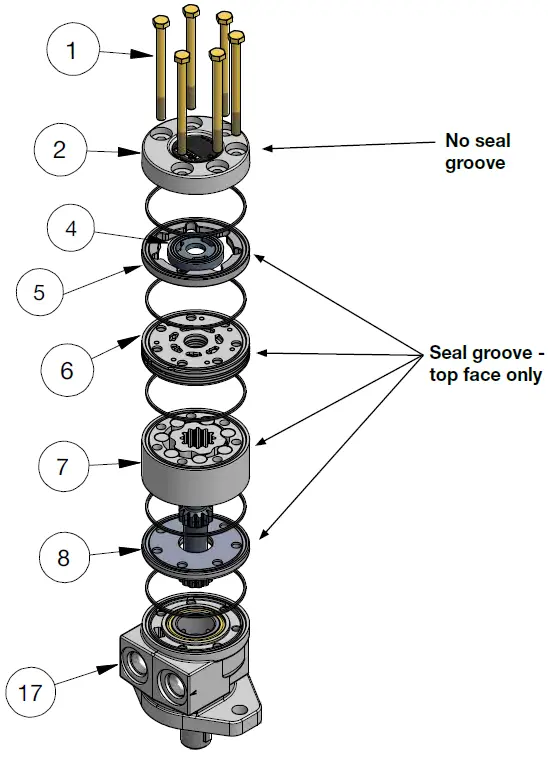

نقشه انفجاری هیدروموتور پارکر سری های TC, TB, TE و TJ

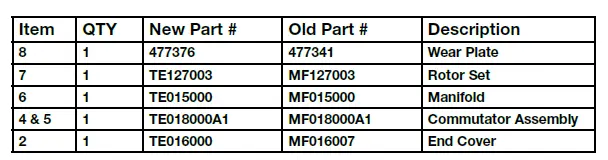

جدول مربوط به نقشه انفجاری هیدروموتور پارکر سری های TC, TB, TE و TJ

  • سری TC / TB
    دارای طراحی روتور با اصطکاک پایین و طول عمر بالا. این مدل‌ها با فشار کاری بیشتر نسبت به بسیاری از رقبا، توانایی ایجاد گشتاور بالاتر دارند و کاملاً با استانداردهای صنعتی سازگار هستند.

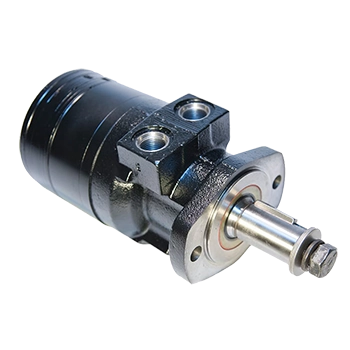

  • سری TE
    دارای قدرت بیشتر در شروع حرکت و توان خروجی تا 23 اسب بخار. طراحی این مدل شامل شفت کوپلینگ با بلبرینگ سوزنی و سیستم آب‌بندی فشار بالا است که نیاز به لوله برگشتی و شیرهای اضافه را برطرف می‌کند.
  • سری TJ
    یکی از قوی‌ترین سری‌ها با طراحی روتور کم‌اصطکاک و عمر مفید طولانی. این مدل تا 23 اسب بخار توان خروجی ارائه می‌دهد و به دلیل سازگاری کامل با اکثر سیستم‌های هیدرولیکی صنعتی، کاربرد وسیعی دارد.

سری های TS

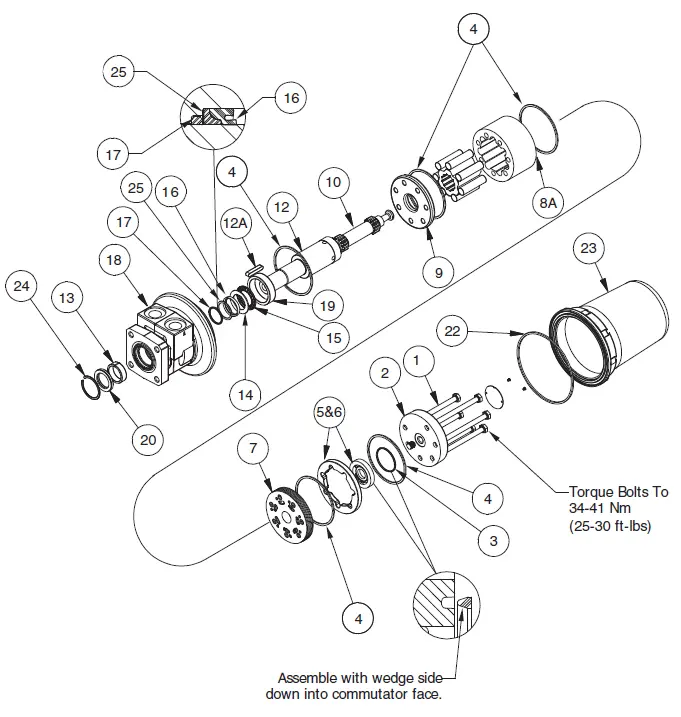

نقشه انفجاری هیدروموتور پارکر سری TS

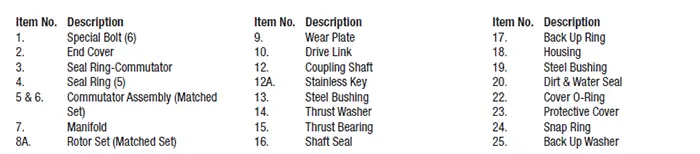

جدول مربوط به نقشه انفجاری هیدروموتور پارکر سری TS



  • سری TS

ساخته شده با بدنه و شفت از استیل ضدزنگ 316 و کاور پلی‌پروپیلن مقاوم. این سری برای محیط‌های خورنده یا کاربردهایی که مقاومت بالا در برابر رطوبت و مواد شیمیایی نیاز است، انتخاب بسیار مناسبی است.



جدول مشخصات فنی هیدروموتور اوربیتالی پارکر

جدول زیر مشخصات فنی هیدروموتور اوربیتالی پارکر سری TB را نشان می‌دهد.

جدول مربوط به مشخصات فنی هیدروموتور اوربیتالی سری TB

مشخصات فنی هیدروموتور اوربیتالی پارکر سری TC در جدول زیر آمده است.

جدول مربوط به مشخصات فنی هیدروموتور اوربیتالی سری TC

ین جدول شامل مشخصات فنی هیدروموتور اوربیتالی پارکر، سری TE است.

جدول مربوط به مشخصات فنی هیدروموتور اوربیتالی سری TE

جدول زیر مشخصات فنی Parker Orbital Motor – Series TG را نشان می‌دهد.

جدول مربوط به مشخصات فنی هیدروموتور اوربیتالی سری TG

این جدول شامل مشخصات فنی هیدروموتور اوربیتالی پارکر، سری TS است.

جدول مربوط به مشخصات فنی هیدروموتور اوربیتالی سری TS

کاربرد هیدروموتور اوربیتالی پارکر

هیدروموتورهای اوربیتالی پارکر به دلیل تولید گشتاور بالا در سرعت‌های پایین، راندمان حجمی پایدار و طول عمر طولانی، در کاربردهای متنوع صنعتی و کشاورزی مورد استفاده قرار می‌گیرند. این موتورها به‌گونه‌ای طراحی شده‌اند که در شرایط کاری سخت و تحت بارهای سنگین نیز عملکرد مطمئنی داشته باشند.

مهم‌ترین کاربردها:

  • ماشین‌آلات کشاورزی
    مورد استفاده در کمباین‌ها، تراکتورها، دستگاه‌های برداشت و تجهیزات آبیاری برای تأمین حرکت مطمئن و قدرتمند.
  • تجهیزات راه‌سازی و عمرانی
    مناسب برای لودرها، گریدرها، غلتک‌ها و ماشین‌آلات سنگین که به نیروی پایدار و گشتاور بالا نیاز دارند.
  • ماشین‌آلات صنعتی
    قابل استفاده در خطوط تولید، سیستم‌های نوار نقاله، ماشین‌آلات تزریق پلاستیک و دستگاه‌های پرس.
  • صنایع دریایی و بندری
    به کارگیری در بالابرها، وینچ‌ها و تجهیزات جابه‌جایی بار که نیازمند موتور هیدرولیکی با توان خروجی پایدار هستند.
  • جنگلداری و صنایع معدنی
    مناسب برای ماشین‌های برش درختان، تجهیزات حفاری و ماشین‌آلات معدنی که در محیط‌های سخت کار می‌کنند.

چرا خرید هیدروموتور اوربیتالی پارکر؟

  • ایجاد گشتاور بالا در سرعت‌های پایین
  • کیفیت و طول عمر اثبات‌شده در صنایع مختلف
  • استفاده از سوپاپ بدون نشتی (Zero Leak Valve) برای راندمان بهتر
  • سازگاری کامل با اکثر سیستم‌های هیدرولیک استاندارد
  • عرضه در مدل‌ها و حجم‌های متنوع برای انتخاب راحت‌تر

قیمت هیدروموتور اوربیتالی پارکر

قیمت هیدروموتور پارکر بسته به مدل، حجم جابجایی، نوع شفت و فلنج متفاوت است. برای اطلاع از قیمت روز و شرایط فروش می‌توانید با کارشناسان ما تماس بگیرید.
