فشارشکن لوله ای ویکرز دستی و برقی (ECT-06/10، سری ۱۰؛ ECT5-06/10، سری ۳۰) در دو نسخه عرضه می‌شوند.

این فشارشکن‌های قابل تنظیم ویکرز که برای نصب روی لوله طراحی شده‌اند، وظیفه محدود کردن فشار سیستم هیدرولیک را بر عهده دارند. این شیرها زمانی که فشار سیستم به مقدار تنظیم‌شده برسد، جریان پمپ را به مخزن هدایت می‌کنند تا از اضافه‌بار و آسیب به سیستم جلوگیری شود.

برای آشنایی با عملکرد، کاربردها و انواع شیرهای هیدرولیکی، توصیه می‌کنیم مقاله ی “همه چیز درباره شیر هیدرولیک“ را مطالعه کنید. این مطلب می‌تواند به‌عنوان یک راهنمای کامل، شما را در انتخاب شیر مناسب با نیاز سیستم‌تان یاری کند.

چنانچه قصد دارید مدل‌های مختلف شیرهای هیدرولیکی را بررسی، مقایسه و انتخاب کنید، می‌توانید از طریق لینک زیر به صفحه محصولات مربوطه مراجعه کنید:

مشاهده محصولات شیر هیدرولیک

همچنین اگر به دنبال مشاهده و انتخاب انواع شیرهای کنترل فشار هستید، از لینک زیر استفاده کنید:

 مشاهده محصولات شیر کنترل فشار





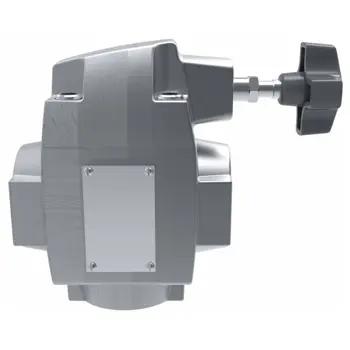

ECT (مدل دستی)

• بدون پیلوت برقی (سلونوئید)
• کنترل فشار به صورت تنظیم دستی از طریق پیچ قفل‌دار یا میکرومتر با قفل کلید
• مناسب برای سیستم‌هایی که نیاز به تغییر مکرر فشار به‌صورت اتوماتیک ندارند

ECT5 (مدل برقی)

• دارای پیلوت سلونوئیدی یکپارچه
• قابلیت انتخاب چند فشار مختلف یا حالت تخلیه فشار با فرمان برقی
• امکان کنترل فشار به صورت ترکیبی، برقی و دستی
• مناسب برای سیستم‌هایی که نیاز به تغییر سریع فشار یا کنترل از راه دور دارند



ویژگی های فشارشکن لوله ای ویکرز ECT و ECT5

ظرفیت فشار بالا: توانایی کار تا حداکثر 250 بار برای کاربردهای سنگین صنعتی و هیدرولیک.

طراحی دو مرحله‌ای: واکنش سریع و کاهش حداقل فشار اضافه برای افزایش ایمنی سیستم.

قابلیت Pilot Venting: امکان کاهش فشار سیستم تا نزدیک صفر یا یک سطح فشار پایین برای کاربردهای خاص.

انعطاف در کنترل فشار: قابلیت تنظیم فشار به صورت دستی یا ترکیب دستی و برقی (بسته به مدل).

امکان کنترل از راه دور: اتصال به شیرهای کنترلی خارجی برای تغییر فشار سیستم بدون نیاز به دسترسی مستقیم به شیر.

تنوع روش تنظیم فشار: پیچ قفل‌دار یا میکرومتر با قفل کلید برای دقت و امنیت بیشتر.

سازگاری با انواع سیالات هیدرولیک: از جمله روغن هیدرولیک ضدسایش، امولسیون معکوس، آب-گلیکول و استر فسفات.

کاربرد گسترده: مناسب برای ماشین‌آلات صنعتی، سیستم‌های هیدرولیک سنگین، خطوط تولید و تجهیزات معدنی.



ابعاد و اندازه‌های نصب به میلی‌متر و اینچ





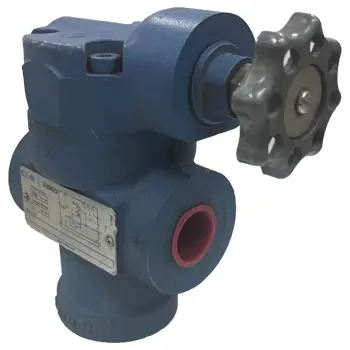

فشارشکن لوله ای ویکرز دستی و برقی، همچنین شامل محصولات سری‌های CG، CS و CS5 در اندازه‌های 03، 06 و 10 و سری‌های CT، CT5 و CG5 در اندازه‌های 06 و 10 ارائه می‌شوند.

• نوع دستی: تنظیم فشار به‌صورت مکانیکی از طریق پیچ تنظیم (مدل‌های CT، CS، CG).
• نوع برقی (Solenoid Controlled): ترکیب شیر اطمینان و شیر برقی برای کنترل و تخلیه فشار با فرمان الکتریکی (مدل‌های C*5).

این شیرها (Relief Valves) برای محدود کردن حداکثر فشار در سیستم‌های هیدرولیک استفاده می‌شوند.
وقتی فشار سیستم از مقدار تنظیم‌شده در شیر بالاتر برود، بخشی از سیال هیدرولیک به‌صورت کنترل‌شده از طریق پورت تخلیه (Tank Port) عبور کرده و فشار سیستم را در حد تنظیم‌شده نگه می‌دارد.

این شیرها دارای تنظیم دقیق و مرحله‌ای هستند که امکان کنترل بسیار دقیق فشار را در محدوده‌های گسترده فراهم می‌کند.

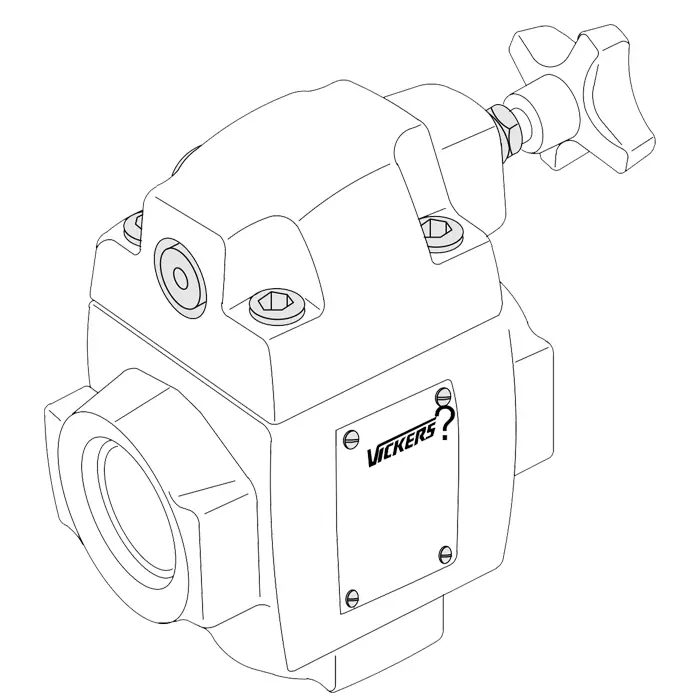

شیر اطمینان پیستونی بالانس برند Vickers به دلیل طراحی دو مرحله‌ای (Two-stage balanced piston) دارای واکنش سریع و افت فشار بسیار کم است. دلیل نام‌گذاری “پیستونی بالانس” این است که در شرایط عادی، پیستون در حالت تعادل هیدرولیکی قرار دارد.

اجزای اصلی فشارشکن‌های لوله‌ای دستی و برقی سری CG/CS/CS5-03/06/10 و CT/CT5/CG5-06/10

این شیرها از دو بخش تشکیل می‌شوند:

1. بخش درپوش (Cover Section)
   شامل پیچ تنظیم فشار، فنر اصلی (سنگین)، پاپت، نشیمنگاه (Seat) و محل اتصال ونت (Vent Connection) است.
2. بخش بدنه (Body Section)
   شامل پیستون، فنر سبک، نشیمنگاه و اتصالات ورودی و خروجی سیال (Port Connections) می‌باشد.

نحوه عملکرد

A. عملکرد فشارشکن (Pressure Relief)



فشار تنظیم‌شده شیر، توسط موقعیت پیچ تنظیم تعیین می‌شود که میزان فشردگی فنر اصلی را تغییر می‌دهد.
در حالت عادی، پیستون بالانس به وسیله فنر سبک روی نشیمنگاه خود قرار دارد و فشار در دو محفظه A و B از طریق یک اوریفیس (سوراخ کوچک) برابر می‌شود، در نتیجه پیستون در حالت تعادل هیدرولیکی باقی می‌ماند.

وقتی فشار سیستم از حد تنظیم‌شده بالاتر رود، فنر اصلی فشرده شده و پاپت باز می‌شود. این عمل باعث می‌شود سیال از طریق مسیر داخلی به پورت تخلیه (Tank) هدایت شده و فشار اضافی از سیستم خارج شود.
وقتی فشار دوباره به مقدار تنظیم‌شده یا کمتر برسد، پاپت بسته شده و جریان به حالت عادی باز می‌گردد.



B. ونتینگ (Venting)

زمانی استفاده می‌شود که نیاز به حفظ فشار پایلوت برای سایر شیرهای سیستم وجود دارد. این ویژگی باعث بسته شدن سریع‌تر شیر پس از ونت می‌شود و فشار حدود ۸۰ psi در حالت ونت حفظ می‌گردد.

برای تخلیه کامل فشار پمپ به مخزن، می‌توان پورت ونت شیر اصلی را به یک شیر قطع‌ و‌ وصل یا یک شیر برقی متصل کرد. در مدل‌های C*5 این شیر برقی مستقیماً روی فشارشکن نصب شده و یک پکیج یکپارچه ایجاد می‌کند.



C. کنترل از راه دور (Remote Control)

فشارشکن اصلی می‌تواند از طریق یک شیر کمکی قابل تنظیم (مشابه بخش پایلوت شیر اصلی) از فاصله دور کنترل شود. در این حالت، جریان پایلوت به مخزن هدایت می‌شود و با تغییر تنظیمات شیر کمکی می‌توان فشار سیستم را به‌صورت دقیق کنترل کرد.

برای عملکرد بهتر در این حالت، توصیه می‌شود طول لوله‌های هیدرولیک کوتاه باشد و فشار شیر اصلی کمی بالاتر از فشار کاری تنظیم شود. همچنین، استفاده از اوریفیس مناسب در مسیر ونت باعث پایداری و کاهش افت فشار می‌شود.



ویژگی های فشارشکن‌های لوله‌ای دستی و برقی سری CG/CS/CS5-03/06/10 و CT/CT5/CG5-06/10

ساختار دو مرحله‌ای برای کنترل نرم و دقیق فشار.

پیستون بالانس جهت پایداری عملکرد در فشارهای مختلف.

مسیرهای داخلی با افت فشار بسیار کم.

متریال مقاوم و آب‌بندی با کیفیت بالا برای عمر کاری طولانی.

تلرانس ساخت دقیق و طراحی مهندسی‌شده برای جلوگیری از نشتی و سایش.



تنوع مدل‌ها (دستی و برقی) و قابلیت‌هایی مانند High Flow و High Vent باعث شده این سری شیرها برای شرایط کاری مختلف، از فشارهای پایین تا فشارهای بالا، مناسب باشند.



نصب سریع و بی‌دردسر

فشارشکن لوله ای ویکرز دستی و برقی Vickers طوری طراحی شده که نصب آن ساده و بدون پیچیدگی باشد.

• طراحی جمع‌وجور و دسترسی آسان به پیچ تنظیم و پورت‌ها.
• قابلیت نصب افقی برای عملکرد بهینه پیستون و فنر.
• اتصال سریع به سیستم هیدرولیک بدون نیاز به تغییرات اساسی در لوله‌کشی.
• مدل‌های برقی مجهز به اتصال ایمن و استاندارد برق.
• مسیر ونت کوتاه و مستقیم برای واکنش سریع‌تر.



نگهداری آسان، عمر طولانی

این شیرها برای کارکرد طولانی‌مدت در شرایط سخت طراحی شده‌اند، با نگهداری ساده‌ای که خیال شما را راحت می‌کند:

• بررسی دوره‌ای برای اطمینان از عدم نشتی یا افت عملکرد.
• بازبینی اتصالات لوله برای جلوگیری از شل شدن.
• تغییر تنظیمات فشار به‌سادگی و تنها با یک ابزار مناسب.
• تعویض سریع آب‌بندها برای حفظ عملکرد و جلوگیری از نشتی.
• استفاده از روغن هیدرولیک تمیز جهت افزایش طول عمر و حفظ راندمان.
