فشارشکن لوله ای آتوس ARE و ARAM، تجهیزاتی هستند که در سیستم‌های هیدرولیکی برای کنترل و محدود کردن فشار سیال به کار می‌روند. عملکرد این دستگاه‌ها جلوگیری از افزایش بیش از حد فشار و حفاظت از اجزای سیستم در برابر آسیب‌های احتمالی است.

این فشارشکن‌ها به گونه‌ای طراحی شده‌اند که در مسیر لوله نصب می‌شوند و در مواقعی که فشار از حد مجاز فراتر رود، به‌صورت خودکار وارد عمل شده و سیال اضافی را از مدار تخلیه می‌کنند. این عملکرد، باعث پایداری فشار در محدوده‌ایمن و جلوگیری از بروز خرابی در سیستم می‌شود.

نصب صحیح فشار شکن لوله‌ای نقش مهمی در افزایش عمر مفید تجهیزات هیدرولیکی دارد، چرا که مانع از آسیب‌های ناشی از فشار بالا می‌شود.

برای آشنایی کامل با عملکرد، کاربردها و انواع شیرهای هیدرولیک، مطالعه مقاله “همه‌چیز درباره شیر هیدرولیک” را به شما توصیه می‌کنیم.

همچنین برای مشاهده و بررسی انواع محصولات مرتبط با شیرهای هیدرولیک، از طریق لینک زیر اقدام نمایید:

مشاهده محصولات شیر هیدرولیک

اگر به‌دنبال بررسی شیر کنترل فشار هستید، می‌توانید از طریق لینک زیر اقدام کنید:

مشاهده محصولات شیر کنترل فشار

اگر در حوزه هیدرولیک صنعتی فعالیت می‌کنید، احتمالاً با برند و شرکت آتوس (Atos) آشنایی دارید. در این مطلب، دو مدل پرکاربرد از فشارشکن‌های این برند یعنی ARE و ARAM را مورد بررسی و مقایسه قرار می‌دهیم.

معرفی فشارشکن لوله ای آتوس مدل ARE (مدل دستی)

مدل ARE یک فشارشکن پاپتی با عملکرد مستقیم است که برای نصب در خط (in-line mounting) طراحی شده. این مدل به صورت دستی قابل تنظیم است و با چرخاندن پیچ یا هندویل فشار موردنظر تنظیم می‌شود.

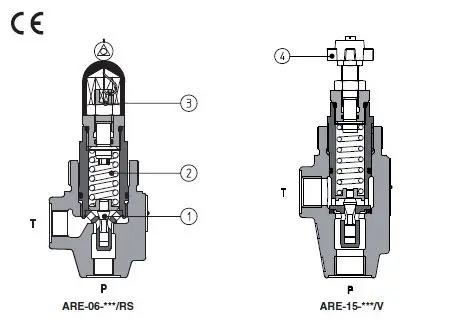

اجزای اصلی فشار شکن لوله ای آتوس مدل ARE

1. دسته تنظیم دستی (Handwheel)
   امکان تنظیم دستی فشار را با چرخاندن دسته فراهم می‌کند.
2. پاپت (Poppet)
   عنصر متحرکی که با نیروی فشار از جای خود بلند می‌شود و اجازه عبور جریان را می‌دهد.
3. فنر (Spring)
   نیروی مقاومتی تولید می‌کند تا پاپت بسته بماند. فشار سیستم باید بر نیروی این فنر غلبه کند تا پاپت باز شود.
4. پیچ تنظیم (Adjustment screw)
   برای تنظیم فشار فنر استفاده می‌شود.

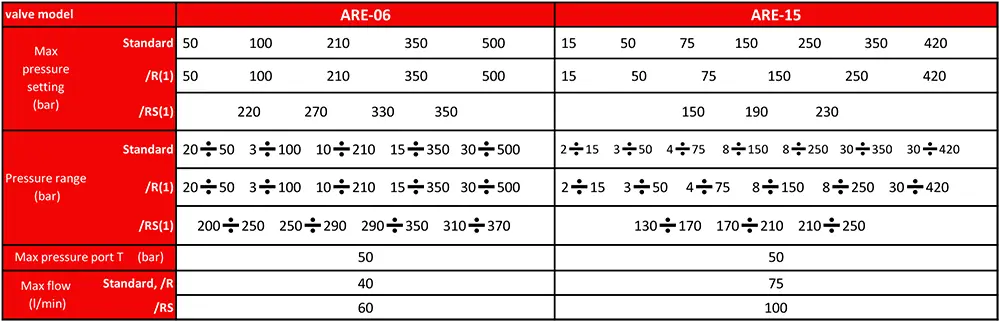

جدول مشخصات فنی فشارشکن لوله ای آتوس مدل ARE

کد شناسه محصول

معرفی فشارشکن لوله ای آتوس مدل ARAM (مدل برقی)

مدل ARAM یک فشارشکن دو مرحله‌ای با پاپت بالانس شده است که به صورت برقی (با شیر برقی پیلوت) عمل می‌کند. این مدل مناسب برای کاربردهایی است که به کنترل دقیق فشار و چند سطح تنظیم فشار نیاز دارند.

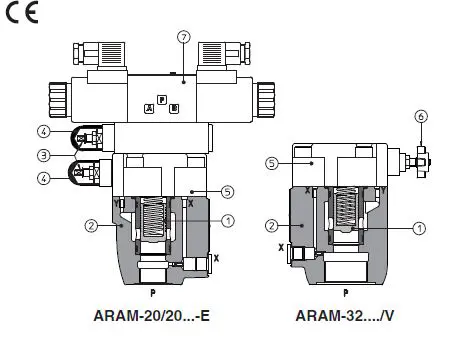

اجزای اصلی فشار شکن لوله ای آتوس مدل ARAM

1. پاپت اصلی (Main Stage Poppet)
   بخش اصلی که فشار را کنترل می‌کند و توسط فشار پیلوت باز می‌شود
2. فنر (Spring)
   نیروی مقاوم در برابر باز شدن پاپت
3. پیچ آلن تنظیم فشار پیلوت (Grub Screw)
   تنظیم‌کننده فشار پیلوت
4. درپوش تنظیم (Cover)
   محافظ پیچ تنظیم فشار پیلوت
5. محفظه پاپت و فنر
   ساختار مکانیکی داخلی شیر
6. دسته تنظیم دستی (Handwheel)
   جایگزین اختیاری برای پیچ آلن جهت تنظیم راحت‌تر فشار
7. شیر برقی پیلوت (Pilot Solenoid Valve)
   برای تخلیه یا تنظیم فشار متفاوت به صورت الکتریکی

جدول مشخصات فنی فشارشکن لوله ای آتوس مدل ARAM

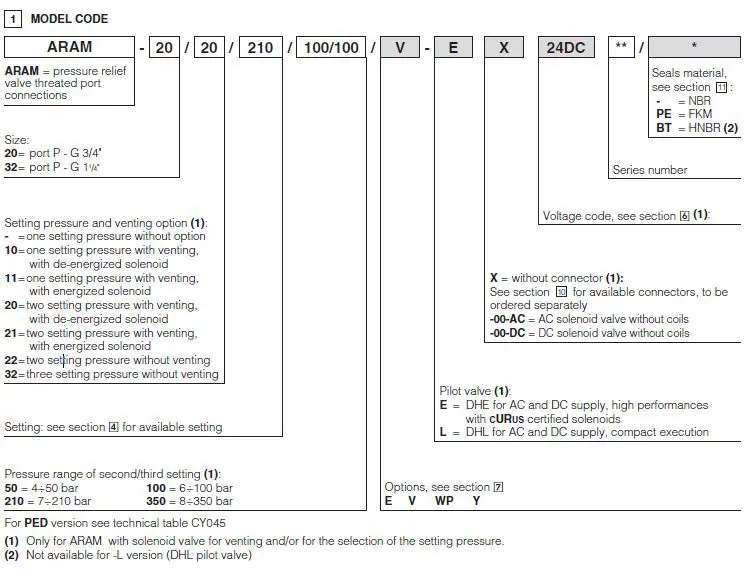

کد شناسه محصول

کدام مدل برای شما مناسب است؟

اگر به دنبال یک فشار شکن دستی برای سیستم‌های هیدرولیک با دبی پایین و نیاز به تنظیمات دستی ساده هستید، مدل ARE گزینه مناسبی است. اما اگر نیاز به یک سیستم پیشرفته‌تر با تنظیم فشار برقی و دبی بالا دارید، مدل ARAM انتخاب بهتری خواهد بود.
