فشارشکن بلوکی ویکرز دستی و برقی CG2V و CG5V برای محدود کردن یا کنترل فشار به کار می‌رود. در این مدل‌ها، CG2V-6/8 متعلق به سری 10 با سایز 1/2 است و CG5V-6/8 متعلق به سری 20 با سایز 3/4 می‌باشد.

عملکرد این شیر ها به این صورت است که وقتی فشار سیستم به میزان تنظیم‌شده برسد، کل جریان سیال سیستم را به مخزن هدایت می‌کنند. به این ترتیب، عملگرهای سیستم در برابر اضافه‌بار محافظت می‌شوند.
هر شیر دارای یک پورت تهویه (vent) است که می‌توان آن را به یک شیر کنترل پیلوتی جداگانه متصل کرد تا امکان کنترل از راه دور یا تخلیه فشار سیستم فراهم شود.

• CG2V – سری 10: با قابلیت تنظیم دستی فشار، مناسب برای کاربردهایی که نیاز به تنظیم دقیق دارند.
• CG5V – سری 20: مجهز به پیلوت برقی، مناسب برای بارگذاری یا تخلیه فشار به‌صورت کنترل‌شده و اتوماتیک



• برای آشنایی کامل با عملکرد، کاربردها و انواع مختلف شیرهای هیدرولیکی، پیشنهاد می‌کنیم مقاله “همه چیز درباره شیر هیدرولیک“ را مطالعه کنید. این مقاله می‌تواند راهنمای خوبی برای انتخاب صحیح شیر متناسب با نیاز سیستم شما باشد.

• اگر قصد دارید انواع شیرهای هیدرولیکی را بررسی، مقایسه و انتخاب کنید، از طریق لینک زیر وارد صفحه محصولات مرتبط شوید:

  مشاهده محصولات شیر هیدرولیک

• اگر به‌دنبال مشاهده و انتخاب انواع شیرهای کنترل فشار هستید، می‌توانید از لینک زیر استفاده کنید:

   مشاهده محصولات شیر کنترل فشار

ویژگی های فشارشکن بلوکی ویکرز دستی و برقی CG2V و CG5V

• قابلیت تنظیم دقیق فشار در بازه‌ی گسترده‌ای از ۳ تا ۳۵۰ بار.
• کنترل برقی روشن/خاموش در مدل‌های مجهز به پیلوت برقی.
• امکان کنترل از راه دور به‌صورت موازی از طریق اتصال سایر شیرهای پیلوت به پورت تهویه.
• افزایش راندمان دستگاه‌ها با استفاده حداکثری از جریان سیستم تا رسیدن به فشار تنظیم‌شده.
• کنترل دقیق فشار بدون افت کیفیت در سایر بخش‌های عملکردی سیستم.
• پایداری و دقت بالا در عملکرد به‌ دلیل طراحی کارتریجی اجزای داخلی شیر.
• مصرف انرژی کمتر در حالت بدون بار که به صرفه‌جویی در هزینه‌های عملیاتی کمک می‌کند.
• قابلیت نصب مطابق با استانداردهای جهانی، بدون نیاز به تغییرات خاص در ساختار سیستم.
• طراحی فشرده و به‌صرفه، با قدرت بالا نسبت به ابعاد، که فضای نصب کمتری اشغال می‌کند و هزینه کلی را کاهش می‌دهد.



نمادهای عملکردی شیرها (Functional Symbols)

• فشارشکن بلوکی ویکرز مدل CG2V (دستی)

این شیر، به‌صورت دستی قابل تنظیم بوده و برای محدود کردن فشار سیستم استفاده می‌شود. هنگامی که فشار از مقدار تنظیم‌شده فراتر رود، شیر باز شده و فشار اضافی را تخلیه می‌کند.
مناسب برای سیستم‌هایی با فشار ثابت و نیاز به اطمینان بالا.





• فشارشکن بلوکی ویکرز مدل CG2V-1 (دستی)

این شیر دارای تنظیم دستی می باشد و زمانی مسیر دوم را باز می‌کند که فشار ورودی به مقدار مشخص‌شده برسد. به این ترتیب، امکان ترتیب‌بندی عملکرد عملگرها در مدارهای هیدرولیک فراهم می‌شود.
مناسب برای سیستم‌هایی که نیاز به اجرای مرحله‌به‌مرحله جک‌ها و قطعات متحرک دارند.



• فشارشکن بلوکی ویکرز مدل CG5V (برقی)



مدل CG5V ترکیبی از تنظیم دستی فشار و تخلیه فشار به‌وسیله‌ی سلونوئید برقی را فراهم می‌کند. با دریافت فرمان الکتریکی، شیر به حالت “Unload” می‌رود و فشار سیستم را کاهش می‌دهد.
کاربردی برای سیستم‌های دائم‌کار که نیاز به کاهش فشار در حالت آماده‌به‌کار دارند.

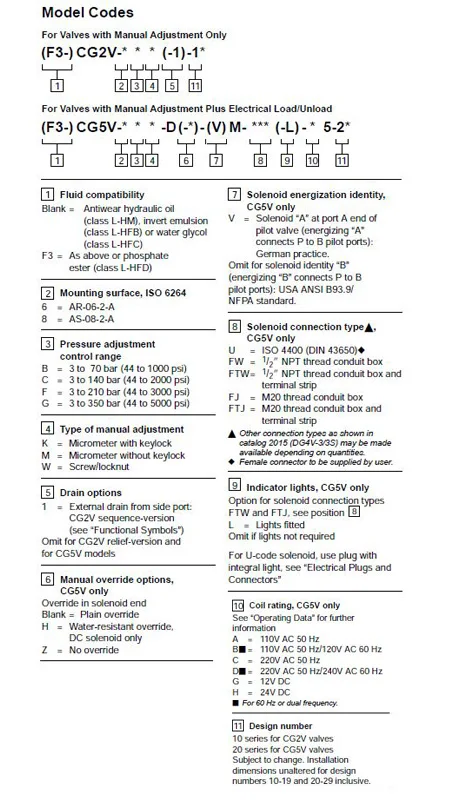

کد شناسه محصول





مشخصات عملکردی فشارشکن بلوکی ویکرز CG2V و CG5V

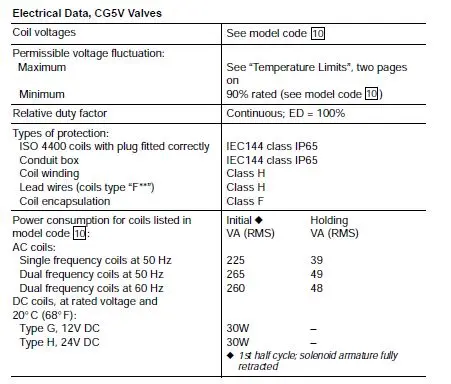

مشخصات الکتریکی شیرهای فشارشکن مدل CG5V

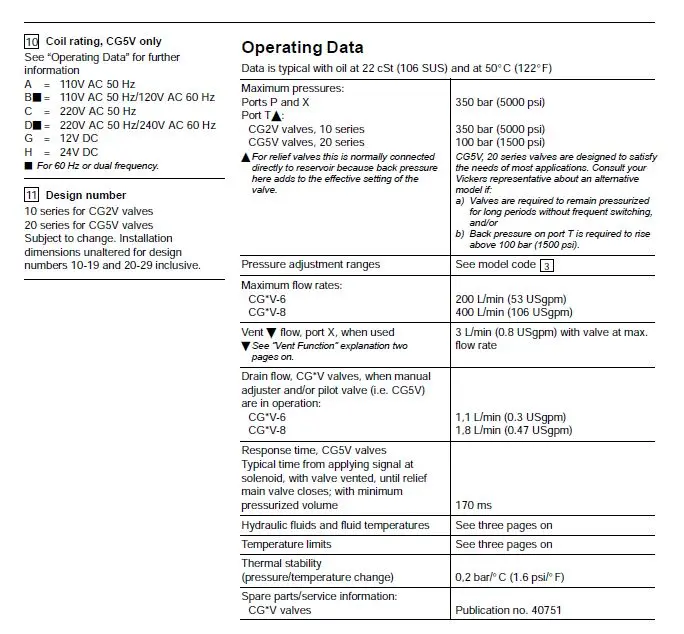

داده‌های کنترلی فشارشکن  CG2V و CG5V

عملکرد دریچه تخلیه در شیرهای CG5V

شیرهای مدل CG5V مجهز به یک شیر پیلوت الکترومغناطیسی (solenoid-operated pilot valve) هستند که وظیفه‌ی کنترل وضعیت بارگذاری و تخلیه فشار سیستم را بر عهده دارد. این شیر پیلوت از نوع DG4V-3S با اسپول مدل 0B است و در شرایط مختلف به‌صورت زیر عمل می‌کند:



• در حالت غیر فعال (بوبین خاموش):
  مسیر تخلیه باز می‌شود و فشار از طریق پورت T تخلیه می‌گردد، در نتیجه شیر در وضعیت بدون بار (Unloaded) قرار می‌گیرد.

  نکته: اگر در پورت T فشار برگشتی وجود داشته باشد، این فشار به تنظیم شیر اضافه شده و بر عملکرد آن اثرگذار خواهد بود.

• در حالت فعال (بوبین روشن):
  مسیر جریان مسدود می‌شود و شیر به وضعیت کاری (On-load) وارد می‌شود. در این حالت، معمولاً پورت X به جایی متصل نمی‌شود و مسدود باقی می‌ماند.

کنترل دستی فشار در شیرهای CG2V

مدل CG2V برای کاربردهایی طراحی شده که نیاز به تنظیم دستی فشار دارند. تنظیم فشار از طریق پیچ تنظیم تعبیه‌شده روی شیر انجام می‌شود. با چرخاندن پیچ در جهت عقربه‌های ساعت فشار افزایش و در خلاف جهت آن کاهش می‌یابد.

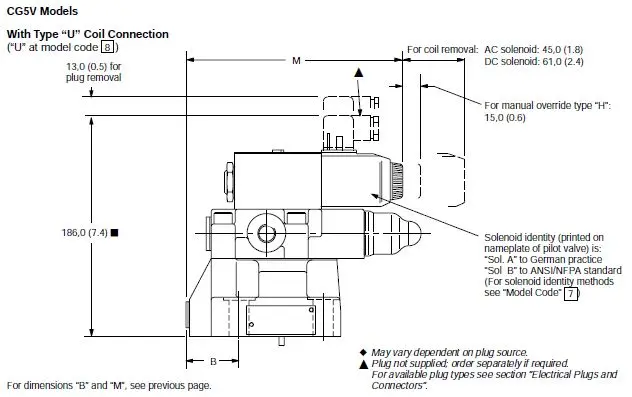

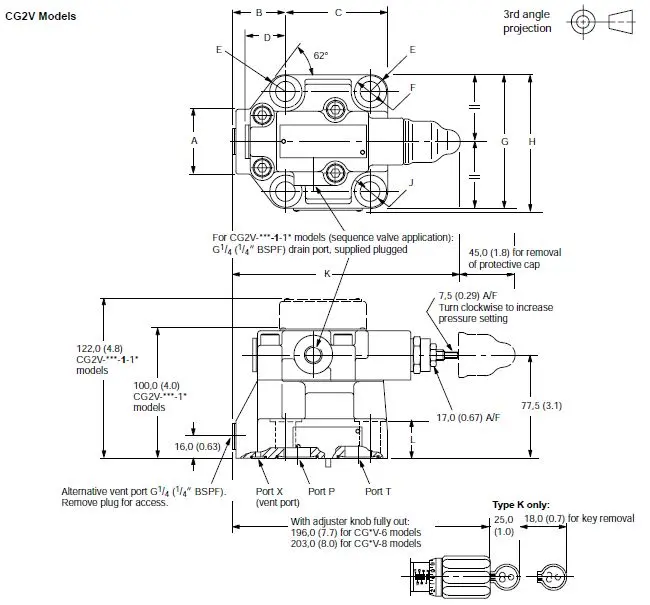

اطلاعات نصب و ابعاد شیر فشارشکن CG2V و CG5V

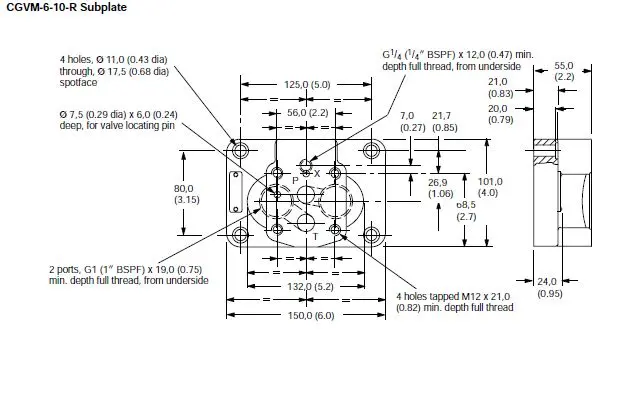

نقشه فنی زیرپلیت استاندارد CGVM-6-10-R برای شیرهای سری CGV



این زیرپلیت برای نصب شیرهای فشارشکن مدل CG2V-6 و CG5V-6 مطابق با استاندارد ISO 6264 طراحی شده و شامل پورت‌های فشار (P)، تخلیه (T) و ونت (X) می‌باشد.



استاندارد نصب ISO 6264 برای شیرهای CGV

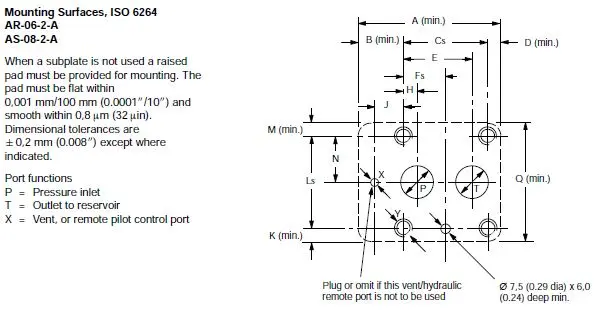

سطوح نصب برای شیرهای CG2V و CG5V مطابق با استاندارد بین‌المللی ISO 6264 طراحی شده‌اند.

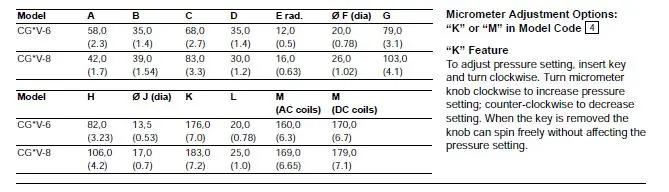

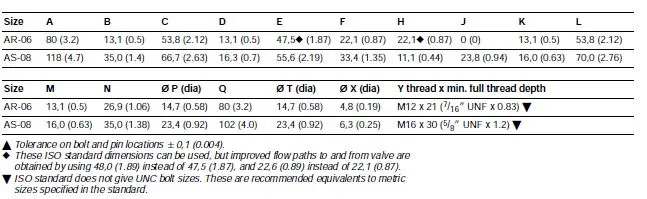

جدول زیر ابعاد دقیق مورد نیاز برای مونتاژ روی صفحه نصب را برای سایزهای AR-06 و AS-08 نشان می‌دهد.

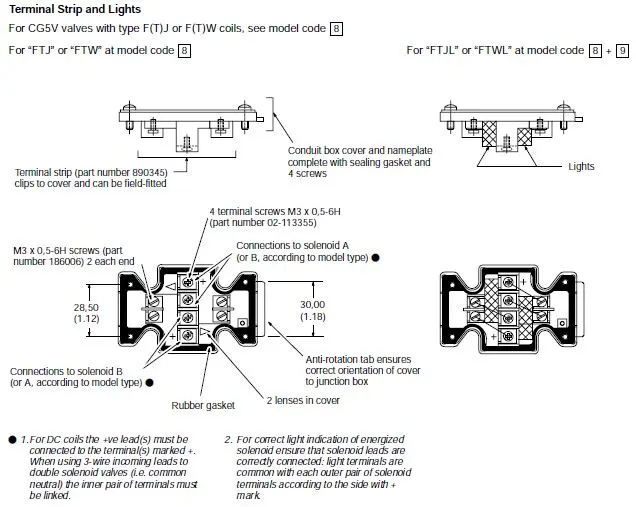

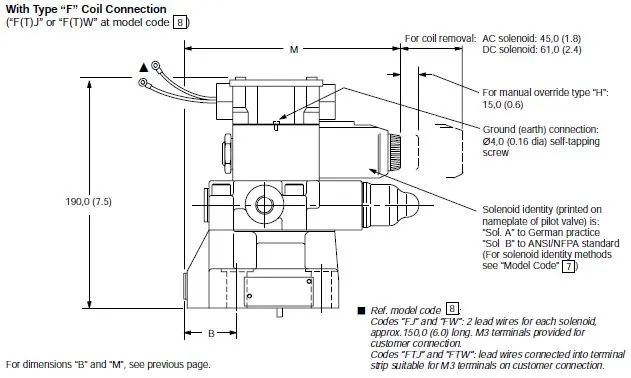

راهنمای ترمینال و چراغ‌های LED شیرهای CG5V
