شیر کنترل فشار

در حوزه فرآیندهای صنعتی، حفظ سطوح فشار بهینه برای عملیات کارآمد و ایمن بسیار مهم است. شیر کنترل فشار یکی از انواع شیر هیدرولیک، یک جزء محوری و بسیار مهم برای اطمینان از کنترل و تنظیم فشار دقیق می باشد. اما این دقیقا یعنی چی؟

شیر کنترل فشار یک وسیله مکانیکی است که برای مدیریت و حفظ سطوح فشار مطلوب در یک سیستم طراحی شده است. با تعدیل دقیق جریان سیالات یا گازها، اطمینان حاصل می شود که فشار در پارامترهای مشخص شده باقی می ماند و از آسیب های احتمالی، ناکارآمدی ها و خطرات جلوگیری می کند.

کنترل و تنظیم فشار در بسیاری از کاربردهای صنعتی، از تولید و فرآیندهای شیمیایی گرفته تا عملیات نفت و گاز، ضروری است. این شیرها نقش حیاتی در حفظ ثبات و ایمنی در سیستم های پیچیده ایفا می کنند.

برای درک بهتر شیرهای کنترل فشار، شناخت اجزای آنها ضروری است. این شیرها معمولاً از عناصری مانند بدنه شیر، محرک، عنصر کنترل و مکانیسم حسگر تشکیل شده اند. هر جزء نقش مهمی در تنظیم دقیق فشار و تضمین کنترل دقیق روی سیستم ایفا می کند.

با توجه به اینکه شیرهای کنترل فشار به عنوان دروازه فشار عمل می کنند، تسلط بر عملکرد و اهمیت آنها در بهینه سازی فرآیندهای صنعتی مهم است.

انواع شیر کنترل فشار

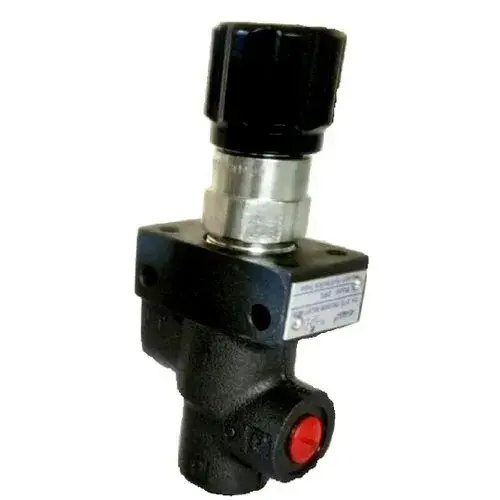

فشارشکن (pressure-relief valve)

فشارشکن بر اساس یک اصل اساسی آزادسازی فشار خودکار زمانی که از محدودیت های سیستم فراتر می رود، عمل می کند. این فشارشکن ها در پاسخ به فشار بالا باز می شوند و مایع یا گاز اضافی را از سیستم منحرف می کنند. با کاهش فشار، شیرهای تخلیه از آسیب احتمالی و خرابی های فاجعه بار جلوگیری می کنند و ایمنی و یکپارچگی سیستم را تضمین می کنند.

فشارشکن ها دارای کاربردهای گسترده ای در صنایع مختلف می باشند. آنها معمولاً در سیستم های هیدرولیک، دیگ های بخار، خطوط لوله و مخازن تحت فشار استفاده می شوند. مزایای فشارشکن ها شامل محافظت از تجهیزات در برابر فشار بیش از حد، جلوگیری از خرابی سیستم، تضمین ایمنی کارگران و حفظ یکپارچگی سیستم کلی است. این شیرها با ارائه فشار قابل اعتماد، به عملکرد کارآمد و ایمن فرآیندهای صنعتی کمک می کنند.

انواع فشارشکن ها

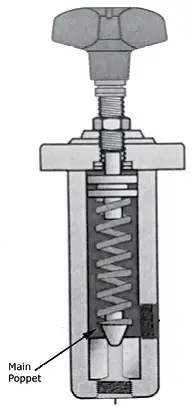

فشارشکن های مستقیم: فشارشکن های مستقیم به تغییرات فشار سیستم پاسخ می دهند. آنها به طور سریع و دقیق عمل می کنند و برای کاربردهایی با محدوده فشار متوسط ​​مناسب هستند.

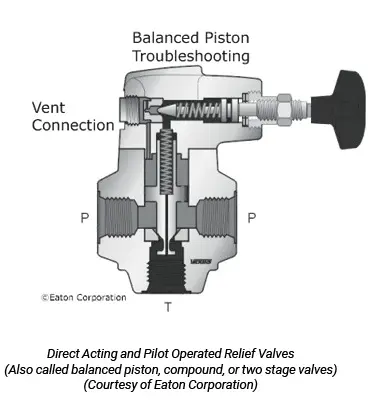

فشارشکن پیلوت دار: فشارشکن های پیلوت دار از مکانیزم پیلوت برای باز و بسته شدن شیر استفاده می‌کنند. آنها دقت بالایی را ارائه می دهند و آنها را برای کاربردهای فشار بالا و سیستم هایی با نرخ جریان بالا ایده آل می سازد.

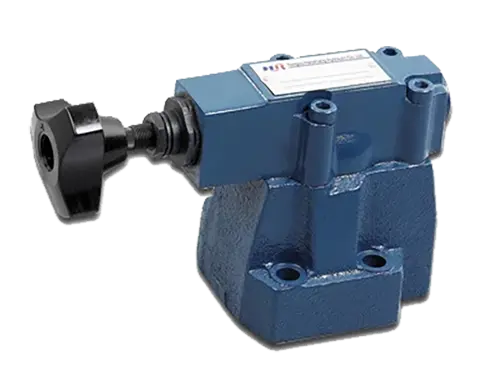

شیر کاهنده فشار (pressure-reducing valve)

شیرهای کاهنده فشار برای حفظ و کنترل فشار در سطح پایین تر و ثابت نسبت به فشار بالادست، طراحی شده اند. این شیرها بر اساس یک اصل ساده و در عین حال موثر عمل می کنند، با عبور سیال یا گاز از شیر، جریان را محدود کرده و فشار را تا نقطه تنظیم مورد نظر کاهش می دهد. با تنظیم فشار، این شیرها تضمین می کنند که تجهیزات و سیستم های پایین دستی در محدوده فشار مشخص شده عمل می کنند و از آسیب جلوگیری می کنند و عملکرد را بهینه می سازند.

شیرهای کاهنده فشار کاربردهای گسترده ای در صنایع مختلف دارند. آنها معمولا در سیستم های تامین آب، سیستم های HVAC، سیستم های پنوماتیک و شبکه های توزیع گاز استفاده می شوند. مزایای این شیرها شامل جلوگیری از فشار بیش از حدی است که می تواند به تجهیزات آسیب برساند، اطمینان از عملکرد ثابت و قابل اعتماد دستگاه های پایین دست، کاهش مصرف انرژی و افزایش طول عمر اجزای سیستم به این شیر بستگی دارد. این شیرها با کنترل موثر فشار، به عملیات کارآمد و ایمن در کاربردهای مختلف کمک می کنند.

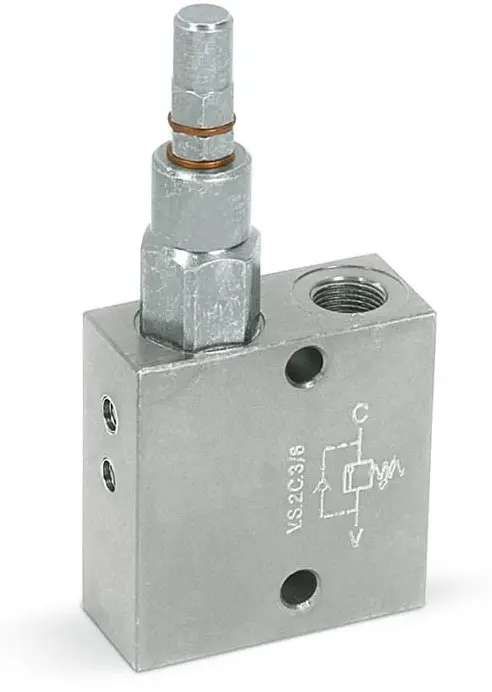

شیر ترتیبی (sequence valve)

شیرهای ترتیبی، شیرهای کنترل هیدرولیکی هستند که عملکرد متوالی محرک ها یا سیلندرهای هیدرولیک را امکان پذیر می کنند. این شیرها به گونه ای طراحی شده اند که در هنگام رسیدن به یک فشار مشخص در مدار اولیه، باز شوند و جریان داشته باشند. هنگامی که فشار از پیش تعیین شده به دست آمد، شیر ترتیبی باز می شود و سیال هیدرولیک را به مدار ثانویه هدایت می کند. این یک توالی سیستماتیک و کنترل شده از عملیات را تضمین می کند، جایی که محرک ها باید وظایف خود را قبل از درگیر شدن دیگر قطعات انجام دهند. اصل کار شیرهای ترتیبی شامل سنجش فشار و تنظیم دقیق می باشد.

شیر ترتیبی در سیستم های هیدرولیک مختلف کاربرد دارند که در آن ترتیب عملیات خاصی مورد نیاز است. آنها معمولاً در فرآیندهای تولید، ماشین ابزار، تجهیزات حمل مواد و سیستم های خودکار استفاده می شوند. از مزایای شیرهای ترتیبی می توان به بهبود راندمان عملیاتی، کنترل دقیق اعمال هیدرولیکی، جلوگیری از حرکات نامطلوب و افزایش ایمنی با اطمینان از توالی صحیح عملیات اشاره کرد. این دریچه‌ها سیستم‌های هیدرولیک پیچیده را قادر می‌سازند تا با اطمینان و به شیوه‌ای منظم عمل کنند و به افزایش بهره‌وری و عملکرد کمک کنند.

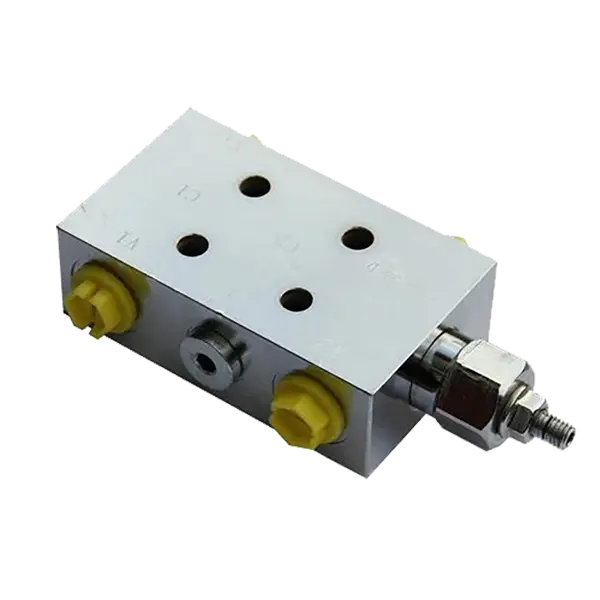

شیر کانتربالانس (counterbalance valve)

شیر کانتربالانس که به عنوان شیر نگهدارنده بار نیز شناخته می شود، شیرهای هیدرولیکی هستند که حرکت کنترل شده را تضمین می کنند و از فرار بار در سیستم های هیدرولیک جلوگیری می کنند. این شیرها بر اساس اصل تعادل فشار اعمال شده توسط بار در برابر نیروی فنر قابل تنظیم کار می کنند. هنگامی که فشار بار از نیروی فنر بیشتر شود، شیر باز می شود و به سیال اجازه می دهد آزادانه جریان یابد و حرکت بار را کنترل کند. هنگامی که فشار بار کاهش می یابد، شیر برای حفظ بار و جلوگیری از حرکت، بسته می شود. اصل کار شیرهای کانتربالانس، فراهم کردن تعادل، پایداری، کنترل و ایمنی در سیستم های هیدرولیک می باشد.

شیرهای کانتربالانس کاربردهای متنوعی در سیستم های هیدرولیک از جمله تجهیزات متحرک، جرثقیل ها و ماشین آلات صنعتی دارند. از مزایای این شیرها می توان به جلوگیری از افت بار، کنترل سرعت و حفظ پایداری در حین عملیات نگهداری بار اشاره کرد. این شیرها کنترل دقیق بارها را امکان پذیر می کنند، از قطعات هیدرولیکی در برابر آسیب محافظت می کنند و ایمنی کلی سیستم را افزایش می دهند. شیر های کانتربالانس با ارائه نگه ‌داری بار و حرکت کنترل‌شده، عملکرد کارآمد و قابل اعتماد را در کاربردهای مختلف هیدرولیک تضمین می‌کنند.

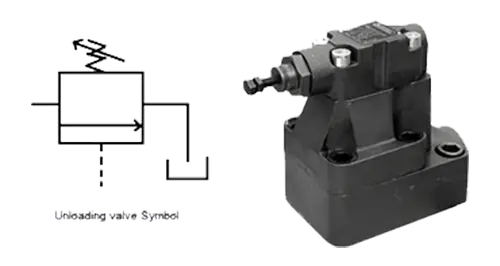

شیر بی بار کننده (unloading valve)

شیر بی بار کننده که به عنوان ریلیف فشار نیز شناخته می شود، شیرهای هیدرولیکی هستند که فشار را در یک سیستم هیدرولیک کنترل و تنظیم می کنند. این شیرها با منحرف کردن فشار اضافی از سیستم به مخزن کار می کنند و اطمینان حاصل می کنند که فشار از حد از پیش تعیین شده عبور نکند. هنگامی که فشار به نقطه تنظیم شده رسید، شیر بی بار کننده باز می شود و به سیال اضافی اجازه می دهد تا سیستم را دور بزند و به مخزن بازگردد. این باعث کاهش فشار و جلوگیری از آسیب به اجزای سیستم می شود. اصل کار شیر های بی بار کننده فراهم کردن امکان کنترل دقیق فشار و بهینه سازی عملکرد در سیستم های هیدرولیک می باشد.

شیرهای بی بار کننده در سیستم های هیدرولیک از جمله تجهیزات متحرک، ماشین آلات ساختمانی و واحدهای برق کاربردهای مختلفی دارند. مزایای شیرهای تخلیه شامل محافظت از سیستم در برابر فشار بیش از حد، جلوگیری از آسیب به اجزای هیدرولیک و اطمینان از عملکرد مداوم و قابل اعتماد است. این شیرها با حفظ فشار در محدوده مورد نظر، کاهش مصرف انرژی و افزایش طول عمر سیستم و بهینه شدن عملکرد را به ارمغان می آورند. شیرهای بی بار کننده نقش مهمی در حفظ کارایی و ایمنی سیستم در کاربردهای هیدرولیکی متنوع دارند.

ریگلاتور های فشار برگشتی (backpressure regulators)

ریگلاتور های فشار برگشتی دستگاه های هیدرولیکی یا پنوماتیکی هستند که با تنظیم جریان از طریق یک سیستم، فشار ثابتی را در بالادست حفظ می کنند. این ریگلاتورها با سنجش فشار بالادست و تعدیل در باز شدن شیر برای تنظیم جریان و حفظ فشار مورد نظر کار می کنند. هنگامی که فشار بالادست از نقطه تنظیم شده بیشتر می شود، ریگلاتور جریان را محدود می کند، مقاومت را افزایش می دهد و فشار را کاهش می دهد. برعکس، اگر فشار به زیر حد نقطه تنظیم کاهش یابد، ریگلاتور باز می شود تا جریان بیشتری داشته باشد و سطح فشار مورد نظر حفظ شود. کنترل دقیق ارائه شده توسط ریگلاتور های فشار برگشتی، تنظیم فشار پایدار و دقیق را در انواع سیستم ها تضمین می کند.

ریگلاتور های فشار برگشتی در صنایعی مانند فرآوری شیمیایی، نفت و گاز و تصفیه آب کاربرد دارند. آنها چندین مزیت از جمله کنترل فشار در سیستم های پیچیده، جلوگیری از آسیب تجهیزات، اطمینان از نرخ جریان ثابت و دقیق و بهینه سازی راندمان فرآیند را ارائه می دهند. ریگلاتور های فشار برگشتی همچنین نقش مهمی در حفظ تعادل فشار در مراحل مختلف یک سیستم ایفا می کنند و عملکرد ایمن و قابل اطمینان را ممکن می سازند. با توانایی خود در حفظ کنترل دقیق فشار، ریگلاتور های فشار برگشتی به افزایش بهبود عملکرد و اطمینان بیشتر در طیف گسترده ای از کاربردها کمک می کنند.

ریگلاتور های فشار دیفرانسیل (differential pressure regulators)

ریگلاتور های فشار دیفرانسیل شیرهای کنترلی هستند که اختلاف فشار بین دو سیستم سیال جداگانه را حفظ می کنند. این ریگلاتورها با تشخیص اختلاف فشار در درگاه های ورودی و خروجی و تنظیم موقعیت شیر ​​برای حفظ اختلاف فشار مورد نظر عمل می کنند. همانطور که اختلاف فشار از نقطه تنظیم منحرف می شود، ریگلاتور جریان را تعدیل می کند، یا محدود می کند و یا اجازه می دهد سیال بیشتری به اختلاف فشار مورد نظر برسد. مکانیسم کار ریگلاتور های فشار دیفرانسیل کنترل دقیق فشار دیفرانسیل را تضمین می کند و مدیریت موثر سیستم های سیال را ممکن می سازد.

ریگلاتور های فشار دیفرانسیل در صنایع مختلف از جمله سیستم های HVAC، تصفیه آب های خانگی و پالایشگاه های نفت کاربرد دارند. آنها چندین مزیت مانند حفظ نرخ جریان بهینه، جلوگیری از آسیب سیستم به دلیل اختلاف فشار بیش از حد، متعادل کردن توزیع جریان و کنترل اختلاف دما را ارائه می دهند. این ریگلاتور ها با تثبیت تغییرات فشار، بهبود عملکرد سیستم و به حداقل رساندن مصرف انرژی، عملکرد کارآمد را تضمین می کنند. ریگلاتور های فشار دیفرانسیل با توانایی خود در تنظیم دقیق اختلاف فشار، به عملکرد قابل اعتماد و مؤثر سیستم های مختلف سیال کمک می کنند.

نکاتی که قبل از خرید شیر کنترل فشار باید به آن توجه کنید:

• محدوده فشار کاری: هنگام انتخاب شیرهای کنترل فشار، در نظر گرفتن محدوده فشار کاری مورد نیاز بسیار مهم است. اطمینان حاصل کنید که شیر می تواند حداکثر و حداقل سطوح فشار را در سیستم تحمل کند تا کنترل بهینه را حفظ کند و از آسیب یا نقص عملکرد جلوگیری کند.
• نرخ جریان و ظرفیت مورد نیاز: نرخ جریان و ظرفیت مورد نیاز سیستم را برای تعیین اندازه شیر مناسب ارزیابی کنید. برای انتخاب شیری که بتواند به طور موثر حجم سیال مورد نیاز را کنترل کند، عواملی مانند سرعت جریان مطلوب، حداکثر ظرفیت جریان و هرگونه تغییرات احتمالی در شرایط جریان را در نظر بگیرید.
• سازگاری مواد و ساخت شیر: سازگاری مواد شیر با سیالات یا گازهای موجود در سیستم را در نظر بگیرید. عواملی مانند سازگاری شیمیایی، مقاومت در برابر دما و مقاومت در برابر خوردگی را در نظر بگیرید تا شیری را انتخاب کنید که از موادی ساخته شده باشد که بتواند در برابر شرایط کاری سخت مقاومت کند و به مدت طولانی قابل اطمینان باشد.
• شرایط محیطی و ملاحظات ایمنی: شرایط محیطی اطراف شیر، از جمله دما، رطوبت و وجود مواد خطرناک را ارزیابی کنید. علاوه بر این، ملاحظات ایمنی مانند مکانیسم‌های ایمن در برابر خرابی شیر، انطباق با استانداردهای صنعتی، و توانایی رسیدگی به خرابی‌های احتمالی سیستم یا شرایط اضطراری را در نظر بگیرید.

نصب و نگهداری شیر کنترل فشار

• دستورالعمل های نصب صحیح: توصیه ها و دستورالعمل های سازنده را برای نصب صحیح شیرهای کنترل فشار دنبال کنید. از تراز، آب بندی و اتصال ایمن به سیستم اطمینان حاصل کنید. عواملی مانند جهت گیری، جهت جریان و پشتیبانی مناسب را در نظر بگیرید تا از فشار بی مورد روی شیر جلوگیری کنید.
• رویه های تعمیر و نگهداری معمول: برنامه های تعمیر و نگهداری منظم را برای اطمینان از عملکرد مداوم شیرهای کنترل فشار اجرا کنید. این ممکن است شامل بازرسی، تمیز کردن، روغن کاری و کالیبراسیون باشد. دستورالعمل های سازنده را برای نگهداری بهتر و روش ها برای بهینه سازی عملکرد شیر و جلوگیری از مشکلات احتمالی را دنبال کنید.
• عیب یابی مشکلات رایج: با مشکلات رایجی که ممکن است در مورد شیرهای کنترل فشار ایجاد شود، مانند نشتی، تنظیم فشار نامنظم، یا خرابی آنها آشنا باشید. پروتکل‌های عیب ‌یابی را برای شناسایی و حل این مشکلات در نظر بگیرید، که ممکن است شامل بازرسی سیل ها، بررسی انسداد، تنظیم کردن تنظیمات مورد نیاز یا جایگزینی اجزای معیوب باشد.
