آشنایی با پمپ هیدرولیک در 1 دقیقه
برای مشاهده انواع پمپ‌ها و آشنایی با مشخصات فنی و مدل‌های متنوع، همین حالا کلیک کنید. با محصولات ما، کیفیت و کارایی را تجربه کنید! برای مشاهده کلیک کنید.
- مقایسه پمپ هیدرواستاتیک و پمپ هیدرودینامیک
- انواع پمپ هیدرولیک
- طرز کار پمپ هیدرولیک
- نکات مهم پیش از خرید پمپ هیدرولیک
- کاربرد های پمپ هیدرولیک
- مقایسه پمپ هیدرولیک با هیدروموتور
پمپ هیدرولیک یک دستگاه مکانیکی است که انرژی مکانیکی را به انرژی هیدرولیک (یعنی جریان و فشار) تبدیل می‌کند. این پمپ‌ها در سیستم‌های هیدرولیکی به‌کار می‌روند و به دو نوع هیدرواستاتیک و هیدرودینامیک تقسیم می‌شوند.
عملکرد پمپ هیدرولیک به این صورت است که جریانی تولید می‌کند که توان کافی برای غلبه بر فشار بار موجود در خروجی را داشته باشد. زمانی که پمپ کار می‌کند، در ورودی خود یک خلأ ایجاد می‌کند که باعث می‌شود مایع از مخزن به سمت پمپ جریان یابد. سپس، با حرکت مکانیکی، مایع به خروجی پمپ هدایت شده و وارد سیستم هیدرولیکی می‌شود.
مقایسه پمپ هیدرواستاتیک و پمپ هیدرودینامیک
پمپ‌های هیدرواستاتیک از نوع دبی مثبت هستند؛ به این معنا که جریان ثابتی را در هر چرخه تولید می‌کنند. اما پمپ‌های هیدرودینامیک ممکن است دبی ثابت (که در آن جریان قابل تنظیم نیست) یا دبی متغیر باشند. پمپ‌های دبی متغیر ساختاری پیچیده‌تر دارند که امکان تنظیم جریان را فراهم می‌کند.
انواع پمپ هیدرولیک
سه نوع رایج پمپ‌های هیدرولیکی شامل پمپ پره‌ای، پمپ دنده‌ای و پمپ پیستونی است. این پمپ‌ها برای کاربردهای معمول هیدرولیکی مناسب هستند، اما برای فشارهای بالا، پمپ پیستونی پیشنهاد می‌شود.
اغلب پمپ‌های مورد استفاده در سیستم‌های هیدرولیک، پمپ‌های دبی مثبت هستند. به این معنا که در هر چرخه عملکرد، مقدار مشخصی از سیال را جابه‌جا می‌کنند. این پمپ‌ها به دو دسته دبی ثابت و دبی متغیر تقسیم می‌شوند:
- در پمپ‌های دبی ثابت، خروجی سیال در هر چرخه ثابت است. این پمپ‌ها به دلیل صدای کم، برای استفاده در مکان‌هایی مانند تئاترها و سالن‌های اپرا ایده‌آل هستند.
- در پمپ‌های دبی متغیر، میزان دبی قابل تغییر است. این ویژگی باعث می‌شود که برای مدارهایی که از موتورهای هیدرولیکی استفاده می‌کنند یا نیاز به سرعت‌های متغیر دارند، گزینه مناسبی باشند.
پمپ پره ای
پمپ پره ای در دو پیکربندی مختلف وجود دارند: دبی متغیر یا دبی ثابت.
این پمپ ها از تعدادی پره تشکیل شده‌اند که در شیارهای روتور به‌صورت برون‌محور قرار دارند. خود روتور نیز درون یک رینگ جای می‌گیرد و سیال هیدرولیک از طریق این پمپ جریان می‌یابد. گاهی به‌جای پره‌های فلزی و سخت، از پره‌های لاستیکی استفاده می‌شود که با انعطاف‌پذیری، در امتداد بخش خارج از مرکز پوسته خم می‌شوند.
این پمپ‌ها جریان ثابتی ایجاد می‌کنند که در برخی کاربردها یک مزیت محسوب می‌شود. همچنین، پمپ‌های پره‌ای هیدرولیک، بسته به نوع برند، توانایی تحمل فشاری تا 3000 PSI را دارند.
اگر می‌خواهید اطلاعات بیشتری درباره پمپ پره‌ای و آشنایی با عملکرد، کاربردها و نکات مهم در خرید پمپ پره ای بدانید، کافی است اینجا کلیک کنید تا به صفحه مربوطه هدایت شوید.
پمپ دنده ای
پمپ دنده ای در حدود سال 1600 توسط یوهانس کپلر اختراع شد. امروزه پمپ های دنده ای یکی از رایج ترین انواع پمپ برای کاربرد های هیدرولیکی هستند. پمپ های دنده ای که نوعی پمپ دبی مثبت شناخته می شوند، همیشه همان مقدار سیال را در هر دور جابجا می کنند و راهی برای تغییر این حجم ارائه نمی دهند.
این مدل از پمپ ها، در بسیاری از کاربردها مورد استفاده قرار می‌گیرند و با هدایت سیال هیدرولیک از میان دو چرخ‌دنده کار می‌کنند.
پمپ های دنده ای به دو دسته اصلی تقسیم می‌شوند: پمپ‌های دنده‌ای داخلی و پمپ‌های دنده‌ای خارجی.
- پمپ دنده ای خارجی، از دو چرخ‌دنده تشکیل شده است که در جهت مخالف یکدیگر می‌چرخند. چرخ‌دنده‌ها در مرکز پمپ به هم متصل می‌شوند و از برگشت سیال جلوگیری می‌کنند. با چرخش چرخ‌دنده‌ها، سیال از طریق فضای اطراف آنها از ورودی پمپ به خروجی منتقل می‌شود.
- پمپ دنده‌ای داخلی شامل دو چرخ‌دنده است: یک چرخ‌دنده بزرگ‌تر که با چرخ‌دنده کوچک‌تر داخل آن درگیر می‌شود. این چرخ‌دنده‌ها به‌گونه‌ای طراحی شده‌اند که از مرکز منحرف باشند؛ به این صورت که تنها یک طرف آنها درگیر است، در حالی که طرف دیگر فضایی برای انتقال سیال از ورودی به خروجی ایجاد می‌کند.
پمپ های دنده ای کارآمد هستند و مقدار سیال ثابتی را در هر دور حمل می کنند. آن ها همچنین پمپ های انعطاف پذیری هستند و می توانند در برنامه هایی استفاده شوند که در آن آلودگی سیستم هیدرولیک یک نگرانی بزرگ است. آن ها معمولا می توانند در فشار های 3000 تا 3500 PSI کار کنند.
برای آشنایی بیشتر با پمپ‌های دنده‌ای، انواع آنها، کاربردهای متنوع و نکات مهم پیش از خرید، همین حالا کلیک کنید و اطلاعات کامل را در صفحه اختصاصی ما دریافت کنید!
پمپ پیستونی
برخلاف پمپ های دنده ای، پمپ پیستونی معمولاً پمپ هایی با دبی متغیر هستند. این بدان معنی است که شما می توانید مقدار سیال جابجا شده را در طول یک چرخش تغییر دهید، بنابراین می توانید جابجایی سیال را حتی زمانی که در همان دور در دقیقه کار می کند، کنترل کنید.
پمپ های پیستونی از نوع پمپ های هیدرولیک قوی و کم صدا هستند. آن ها قادر به تولید فشار تا 6000 PSI یا حتی بیشتر هستند که آن ها را برای کاربرد های فشار بالا ایده آل می سازد.
آن ها از چندین پیستون در یک حلقه استوانه ای تشکیل شده اند که به دور یک محور می چرخد. شفت حاوی صفحه ای است که به صورت زاویه ای می تواند حرکت پیستون ها را تعیین کند. شفت می چرخد و پیستون ها روی صفحه شیب دار حرکت می کنند. آن ها به طور متناوب به وسیله ایجاد خلاء در سمت ورودی با افزایش حجم سیلندر و سپس کاهش حجم سیلندر با حرکت پیستون در جهت مخالف به سمت خروجی، فشار ایجاد می کنند. خروجی پمپ های پیستونی را می توان با افزایش یا کاهش زاویه صفحه شیب دار در پمپ تغییر داد.
طرز کار پمپ هیدرولیک
هنگامی که یک پمپ هیدرولیک در حال کار است، دو وظیفه اصلی را انجام می‌دهد:
- ایجاد خلأ در ورودی پمپ: این عملکرد مکانیکی باعث ایجاد خلأ در ورودی پمپ می‌شود، که فشار اتمسفر را قادر می‌سازد مایع را از مخزن به سمت ورودی پمپ هدایت کند.
- انتقال مایع به خروجی: سپس، عملکرد مکانیکی پمپ مایع را به سمت خروجی منتقل کرده و آن را به داخل سیستم هیدرولیک می‌فرستد.
لازم به ذکر است که پمپ هیدرولیک تنها جریان یا حرکت مایع را ایجاد می‌کند و خود به تنهایی نیرویی تولید نمی‌کند. با این حال، جریان مایع فراهم‌شده توسط پمپ، پیش‌نیاز ایجاد نیرو است. نیروی نهایی در سیستم هیدرولیک به مقاومت مایع در برابر جریان درون سیستم بستگی دارد.
نکات مهم پیش از خرید پمپ هیدرولیک
انتخاب پمپ هیدرولیک مناسب به دقت و در نظر گرفتن عوامل مختلفی نیاز دارد تا سیستم هیدرولیکی شما عملکرد بهینه‌ای داشته باشد. در ادامه، نکات کلیدی که باید پیش از خرید در نظر بگیرید آورده شده است:
استراتژی کلی انتقال قدرت
انتقال نیروی هیدرولیک در بسیاری از کاربردهای حرفه‌ای بسیار مؤثر است، اما اتکا به یک نوع انتقال قدرت به‌تنهایی توصیه نمی‌شود. بهترین رویکرد، ترکیب چندین سیستم انتقال قدرت (هیدرولیکی، پنوماتیکی، مکانیکی و الکتریکی) است. برای این منظور:
- سیستم هیدرولیک باید به‌صورت منسجم و متناسب با نیازهای کاربرد شما طراحی و پیاده‌سازی شود.
- همکاری با تولیدکنندگان و تأمین‌کنندگان معتبر که بتوانند در طراحی و اجرای یک استراتژی جامع هیدرولیکی کمک کنند، اهمیت دارد.
نوع و کاربرد پمپ هیدرولیک
پمپ‌ها باید متناسب با نوع کاربری انتخاب شوند:
- برخی پمپ‌ها برای وظایف خاص طراحی شده‌اند.
- پمپ‌هایی که انعطاف‌پذیری بیشتری دارند، برای کاربردهای عمومی‌تر مناسب‌ترند.
مواد سازنده پمپ
پایداری و مقاومت مواد سازنده پمپ نقش مهمی در طول عمر و عملکرد آن دارد.
- اجزایی مانند سیلندر، پیستون و چرخ‌دنده اغلب از آلومینیوم یا فولاد ضدزنگ ساخته می‌شوند تا در برابر سایش و فشار بالا مقاومت کنند.
- مواد سازنده باید در برابر سیالات هیدرولیک نیز مقاوم باشند. برخی از سیالات شامل روغن، پلی‌آلکیلن گلیکول و بازدارنده‌های خوردگی هستند.
ویژگی‌های فنی پمپ
برای مطابقت پمپ با نیازهای سیستم، ویژگی‌های زیر را بررسی کنید:
- حداکثر فشار کاری
- سرعت عملیاتی
- نوع منبع قدرت
- وزن پمپ
- حداکثر دبی جریان
این ویژگی‌ها باید متناسب با تجهیزات سنگینی نظیر جرثقیل، بالابر و موتورهای هیدرولیکی باشند.
نرخ جریان (دبی)
نرخ جریان یکی از فاکتورهای اصلی است.
- دبی مورد نیاز سیستم را به‌دقت محاسبه کنید.
فشار کاری
پمپ، جریان ایجاد می‌کند، نه فشار.
- فشار توسط بار و سیستم تعیین می‌شود.
- حداکثر فشار کاری هر پمپ با دیگری متفاوت است.
به‌عنوان مثال، یک پمپ پره‌ای ممکن است تا 100 بار کار کند، درحالی‌که پمپ پیستونی شعاعی قادر به تحمل فشار تا 700 بار است.
توان هیدرولیک
توان هیدرولیکی برابر است با دبی ضرب‌در فشار.
- توان سیستم را دقیق محاسبه کنید.
- از حدس زدن توان پمپ اجتناب کنید؛ چرا که ممکن است ظرفیت پمپ فراتر از نیاز شما باشد.
سرعت پمپ
سرعت پمپ باید با نیازهای سیستم هماهنگ باشد:
- سرعت یک پمپ دنده‌ای ممکن است تا 4000 دور در دقیقه باشد، اما یک پمپ پیستونی محور خمیده معمولاً تا 3000 دور در دقیقه کار می‌کند.
- کارکردن در سرعت‌های غیر بهینه می‌تواند راندمان را کاهش دهد.
تعمیر و نگهداری
هزینه خرید تنها بخشی از هزینه کلی پمپ است.
- نگهداری منظم برای جلوگیری از خرابی زودرس ضروری است.
- برخی پمپ‌ها هزینه تعمیر بالاتری دارند. بررسی کنید که عمر مفید و هزینه نگهداری چگونه بر بودجه شما تأثیر می‌گذارد.
سیال هیدرولیک
سیال مورد استفاده باید با نوع پمپ سازگار باشد. گزینه‌های رایج:
- سیالات هیدرولیک معمولی: مبتنی بر روغن معدنی، مناسب برای اکثر پمپ‌ها.
- استر فسفات: مقاوم در برابر حرارت، مناسب برای محیط‌های با خطر آتش‌سوزی.
- سیالات زیست‌تخریب‌پذیر: مناسب برای محیط‌های حساس مانند ماشین‌آلات کشاورزی.
- گلیکول آب: مقاوم در برابر آتش، اما با محدودیت دمای کاری پایین‌تر.
نتیجه‌گیری
انتخاب پمپ هیدرولیک مناسب، به مطالعه دقیق نیازهای سیستم، نوع سیالات مورد استفاده و برنامه‌ریزی برای نگهداری وابسته است. با در نظر گرفتن این نکات، می‌توانید بهترین انتخاب را برای کاربرد خود داشته باشید و از عملکرد بهینه سیستم اطمینان حاصل کنید.

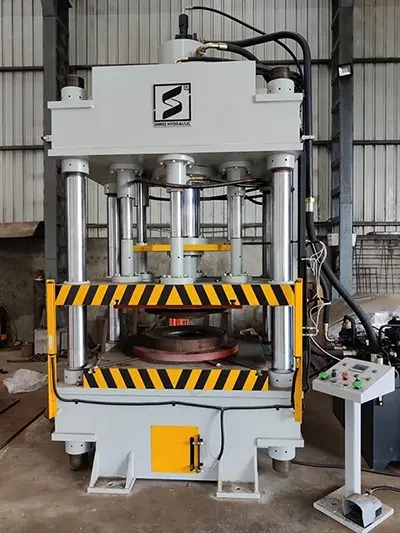

کاربرد های پمپ هیدرولیک
-
سیستم های هیدرولیک
-
ماشین آلات کشاورزی
-
سیستم های صنعتی موبیل
-
صنعت خودرو سازی
-
دستگاه های حفاری و پرس
-
کارگاه های نجاری
-
تجهیزات ساختمانی
-
خدمات تولیدی
مقایسه پمپ هیدرولیک با هیدروموتور
پمپ هیدرولیک و هیدروموتور دو بخش کلیدی در سیستم‌های هیدرولیکی هستند که کاربردها و ویژگی‌های متفاوتی دارند. این مقایسه به تفکیک خصوصیات هر کدام می‌پردازد:
پمپ هیدرولیک:
- وظیفه: تبدیل انرژی مکانیکی موتور به انرژی هیدرولیکی.
- ورودی و خروجی: دارای یک ورودی بزرگ برای مکش روغن و یک دریچه تخلیه روغن.
- سرعت کاری: سرعت کاری بالایی دارد.
- جهت کارکرد: معمولاً در یک جهت کار می‌کند.
- راندمان حجمی: راندمان حجمی بالایی دارد.
- نشتی داخلی: نشتی داخلی کمتری نسبت به هیدروموتور دارد.
- پره‌ها: پره‌ها به صورت مورب نصب می‌شوند.
- نیاز به خلاء: به خلاء در قسمت کم‌فشار نیاز ندارد.
- گشتاور: گشتاور کمتری نسبت به هیدروموتور ایجاد می‌کند.
- انواع: در سه نوع پره‌ای، دنده‌ای و پیستونی موجود است.
هیدروموتور:
- وظیفه: تبدیل انرژی فشار مایع به حرکت مکانیکی، گشتاور و سرعت.
- ورودی و خروجی: دارای پورت کوچک برای مکش و تخلیه روغن.
- سرعت کاری: سرعت کاری نسبتاً کم است.
- جهت کارکرد: معمولاً به صورت یک‌طرفه عمل می‌کند.
- راندمان حجمی: راندمان حجمی کمتر از پمپ هیدرولیک.
- نشتی داخلی: نشتی داخلی متوسط تا بالا.
- پره‌ها: پره‌ها به صورت شعاعی نصب می‌شوند.
- کارآمدی در قسمت کم‌فشار: دارای پره‌ای در بخش کم‌فشار برای تضمین جذب روغن.
- گشتاور: گشتاور بیشتری نسبت به پمپ تولید می‌کند.
- انواع: در چهار نوع پیستونی، پره‌ای، دنده‌ای و اوربیتالی عرضه می‌شود.
جمع‌بندی
- پمپ هیدرولیک برای ایجاد جریان سیال و تأمین انرژی هیدرولیکی استفاده می‌شود، در حالی که هیدروموتور وظیفه تبدیل انرژی هیدرولیکی به انرژی مکانیکی و تولید حرکت و گشتاور را بر عهده دارد.
- پمپ‌ها سرعت و راندمان بیشتری دارند، اما گشتاور کمتری ایجاد می‌کنند. از سوی دیگر، هیدروموتورها گشتاور بالا اما سرعت و راندمان حجمی کمتری دارند.
- پمپ‌ها معمولاً در ورودی و خروجی سیال بزرگ‌تر هستند، در حالی که هیدروموتورها برای عملکرد مؤثر در شرایط خاص به طراحی دقیق در بخش کم‌فشار نیاز دارند.
این تفاوت‌ها باعث می‌شود که هر یک از این اجزا در بخش‌های مختلف سیستم هیدرولیکی نقش منحصربه‌فردی ایفا کنند.
استانداردهای ایمنی در استفاده از پمپ‌های هیدرولیک
برای استفاده ایمن و بهینه از پمپ‌های هیدرولیک، رعایت استانداردهای زیر ضروری است:
- استفاده صحیح از پمپ
پمپ‌های هیدرولیک باید فقط برای اهداف و کاربردهای تعیین‌شده توسط سازنده مورد استفاده قرار گیرند.
- بازرسی قبل از راه‌اندازی
پیش از روشن کردن سیستم، یک بازرسی کامل برای اطمینان از سلامت اجزا و اتصال‌ها انجام دهید.
- واکنش به مشکلات سیستم
اگر دمای سیستم بیش از حد بالا رفت، فشار به‌طور ناگهانی کاهش یافت یا سیستم دچار اختلال شد، بلافاصله پمپ را خاموش کرده و علت را بررسی کنید.
- رعایت فاصله از تجهیزات
از نزدیک کردن اعضای بدن به پمپ یا تجهیزات مرتبط در حال کار خودداری کنید.
- استفاده از تجهیزات حفاظت فردی
همیشه از تجهیزات ایمنی مانند دستکش، کفش ایمنی و عینک محافظ هنگام کار با سیستم‌های هیدرولیکی استفاده کنید.
- آموزش کارکنان
اطمینان حاصل کنید که پرسنل به‌خوبی آموزش دیده‌اند و با نحوه صحیح کار با پمپ و الزامات ایمنی آشنا هستند.
- نظارت دائمی بر عملکرد پمپ
پمپ هیدرولیک در زمان کار نباید بدون نظارت رها شود؛ حضور یک فرد آگاه برای نظارت ضروری است.
رعایت این استانداردها به جلوگیری از حوادث، افزایش عمر تجهیزات و تضمین ایمنی کارکنان کمک می‌کند.
کلام آخر
پمپ‌های هیدرولیک دستگاه هایی در سیستم‌های هیدرولیکی هستند که با ایجاد جریان سیال، فرآیند تولید نیروی هیدرولیکی را آغاز می‌کنند. این دستگاه‌ها نقشی کلیدی در انتقال انرژی دارند، زیرا انرژی حاصل از سیالات تحت فشار را به انرژی مکانیکی تبدیل می‌کنند.
کاربرد گسترده پمپ‌های هیدرولیک در صنایعی مانند ساخت‌وساز، حفاری، خودروسازی، کشاورزی و تولید نشان‌دهنده اهمیت این فناوری در فرآیندهای روزمره صنعتی است. توانایی این پمپ‌ها در کنترل و انتقال قدرت با استفاده از سیالات تحت فشار، آنها را به یکی از اساسی‌ترین ابزارها برای انجام کارهای سنگین، دقیق و تکرارشونده تبدیل کرده است.
نیروی هیدرولیک با تکیه بر عملکرد بهینه پمپ‌ها، پایه‌ای برای پیشرفت فناوری‌های مدرن و افزایش بهره‌وری در صنایع مختلف است.
